ITAK Ex (i)

Unità pronta per il collegamento
Scaricatore incorporato, collaudato secondo ATEX e FISCO
Adatto alla protezione di circuiti di misura Ez (i)

ITAK EXI BXT

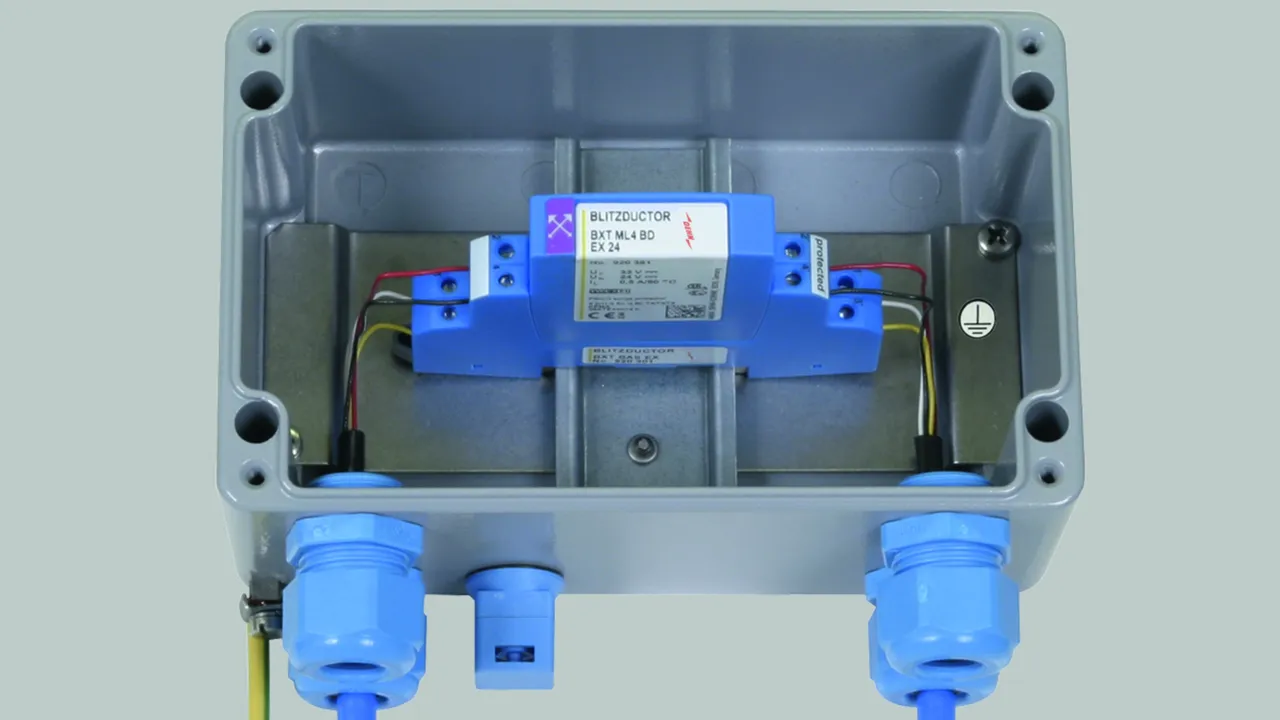

Limitatore di sovratensione, unità pronta per il collegamento, BXT ML4 BD EX 24 e BXT BAS EX montati in modo completo nella cassetta di allacciamento per circuiti a sicurezza intrinseca. Soddisfa i requisiti secondo FISCO.

1 Producto

N.º art. 989408 ITAK EXI BXT 24

GTIN 4013364120396, N.º de arancel aduanero (EU): 85371098, Peso bruto: 1.00 kg, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Limitatore di sovratensione ITAK EXI BXT

Tensione max. in ingresso secondo EN 60079-11: 30 V
Corrente max. in ingresso secondo EN 60079-11: 0,5 A
Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 20 kA

Fabbricato: DEHN
Tipo: ITAK EXI BXT 24
Art.: 989408
o similare.

Datos técnicos

Classe SPD	T
Tensione massima continuativa DC (U_C )	33 V
Corrente max. in ingresso secondo EN 60079-11 (I_i )	0,5 A
Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Frequenza limite filo-filo (f_G )	7,7 MHz
Grado di protezione	IP 65
Omologazioni del BXT installato	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL

Classe SPD	T
Controllo dell’SPD	LifeCheck
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	33 V
Tensione max. in ingresso secondo EN 60079-11 (U_i )	30 V
Corrente max. in ingresso secondo EN 60079-11 (I_i )	0,5 A
Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 52 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1400 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 45 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1100 V
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	7,7 MHz
Capacità filo-filo (C)	0,8 nF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 65
Montaggio su	parete in zona Ex 1, 2
Ingresso ingresso / uscita	pressacavo M20 x 1,5
Sezione di collegamento rigido	0,08-4 mm²
Sezione di collegamento flessibile	0,08-2,5 mm²
Sezione di collegamento verso l'equipotenzialità	4 mm²
Coppia di serraggio (morsetti di collegamento)	0,4 Nm
Messa a terra tramite	morsetto a vite su parete custodia
Materiale involucro	alluminio, colore grigio
Norma di riferimento per le prove del BXT installato	IEC 61643-21 / EN 61643-21
Omologazioni del BXT installato	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
