DEHNpipe

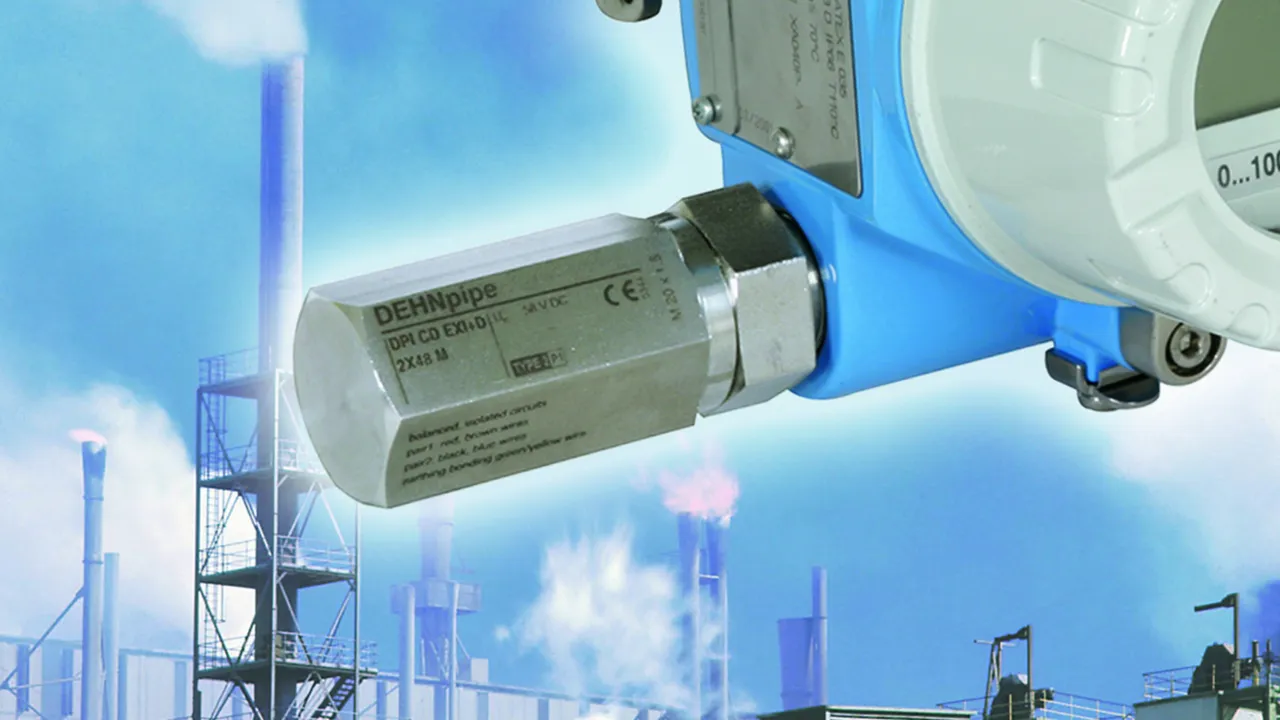

Limitatori di sovratensione da avvitare sugli apparecchi in campo

Con cablaggio di serie o parallelo
Esecuzione in acciaio inossidabile resistente alla corrosione
Disponibile limitatore per la protezione di una seconda interfaccia (lato dati o lato energia)

Varianti per applicazioni Ex (i) e Ex (d)

Per la protezione di circuiti di misura a sicurezza intrinseca e sistemi bus Ex (i)
Esecuzione resistente alla pressione Ex (d)

Diverse omologazioneOmologazioni in base al limitatore: IECEx, ATEX, FISCO, CSA Hazloc

Detalles

lorem ipsum — Omologazioni ATEX e IECEx.

Esecuzione robusta in acciaio inossidabile resistente alla corrosione.

DPI MD

Limitatore di sovratensione a due gradini, senza corrente di fuga, coordinato energeticamente per interfacce 4-20 mA con filetto da avvitare M20 x 1,5 (interno / esterno). Lo schermo può essere collegato in modo diretto, indiretto oppure può restare scollegato da terra. Pressacavo fornibile come accessorio.

1 Producto

N.º art. 929941 DPI MD 24 M 2S

GTIN 4013364098152, N.º de arancel aduanero (EU): 85363010, Peso bruto: 187.40 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Limitatori di sovratensione DEHNpipe DPI MD
Limitatore di sovratensione Tipo 2 / P2 DEHNpipe secondo EN 61643-11 a due gradini, senza corrente di fuga, coordinato energeticamente per interfacce 4-20 mA con filetto da avvitare M20 x 1,5 (interno/ esterno).
INOX (V4A), costruzione in IP 67 in esecuzione resistente alla pressione Ex (d)
Tensione massima continuativa DC: 34,8 V
Corrente nominale: 0,5 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA
Frequenza limite filo-filo: 14 MHz

Fabbricato: DEHN
Tipo: DPI MD 24 M 2S
Art.: 929941
o similare.

Certificados

Datos técnicos

Classe SPD	Q
Tensione massima continuativa DC (U_C )	34,8 V
Corrente nominale (I_L )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite filo-filo (f_G )	14 MHz
Montaggio lato campo / apparecchio	filetto interno M20 x 1,5 / filetto esterno M20 x 1,5
Omologazioni	SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	Q
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	34,8 V
Tensione massima continuativa AC (U_C )	24,5 V
Corrente nominale (I_L )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) schermo-PG (I_n )	20 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 65 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 650 V
Livello di protezione schermo-PG con I_nC2 (U_P )	≤ 650 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 500 V
Livello di protezione schermo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Frequenza limite filo-filo (f_G )	14 MHz
Capacità filo-filo (C)	≤ 400 pF
Capacità filo-PG (C)	≤ 20 pF
Capacità schermo-PG (C)	≤ 15 pF
Impedenza longitudinale per filo	2,2 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione con pressacavo	IP 67
Montaggio lato campo / apparecchio	filetto interno M20 x 1,5 / filetto esterno M20 x 1,5
Collegamento ingresso / uscita	vite / cavi di collegamento 1,5 mm²
Lunghezza cavo di collegamento	200 mm
Sezione di collegamento rigido	0,08-2,5 mm²
Sezione di collegamento flessibile	0,08-1,5 mm²
Messa a terra tramite	involucro oppure anello di terra (accessorio)
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	SIL
Classificazione SIL	fino a SIL3 *⁾
*⁾ per dettagli vedasi: www.dehn.it

Se ha añadido el artículo 929941 a favoritos.

Ir a favoritos

El artículo 929941 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DPI ME

Limitatore di sovratensione a due gradini, coordinato energeticamente, con scaricatori a gas e diodi verso terra. Per interfacce non simmetriche con filetto da avvitare 1/2-14 NPT (esterno / esterno). Cavo di messa a terra passante.

1 Producto

N.º art. 929921 DPI ME 24 N A2G

GTIN 4013364098169, N.º de arancel aduanero (EU): 85363010, Peso bruto: 255.20 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Limitatori di sovratensione DEHNpipe DPI ME
Limitatore di sovratensione Tipo 2 / P2 DEHNpipe secondo EN 61643-11 a due gradini, coordinato energeticamente, con scaricatori a gas e diodi verso terra. Per interfacce non simmetriche con filetto da avvitare 1/2” 14 npt (esterno/ esterno).
INOX (V4A), costruzione in IP 67 in esecuzione resistente alla pressione Ex (d)
Tensione massima continuativa DC: 34,8 V
Corrente nominale: 0,5 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA

Fabbricato: DEHN
Tipo: DPI ME 24 N A2G
Art.: 929921
o similare.

Certificados

Datos técnicos

Classe SPD	Q
Tensione massima continuativa DC (U_C )	34,8 V
Corrente nominale (I_L )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Montaggio lato campo / apparecchio	filetto esterno 1/2” 14 npt / filetto esterno 1/2” 14 npt
Omologazioni	UL, SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	Q
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	34,8 V
Tensione massima continuativa AC (U_C )	24,5 V
Corrente nominale (I_L )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 120 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 65 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 98 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 49 V
Capacità filo-filo (C)	≤ 250 pF
Capacità filo-PG (C)	≤ 450 pF
Impedenza longitudinale per filo	4,7 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 67
Montaggio lato campo / apparecchio	filetto esterno 1/2” 14 npt / filetto esterno 1/2” 14 npt
Collegamento ingresso / uscita	cavi di collegamento AWG 16
Lunghezza cavo di collegamento	500 mm
Messa a terra tramite	involucro e cavo di collegamento
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL, SIL
Classificazione SIL	fino a SIL3 *⁾
*⁾ per dettagli vedasi: www.dehn.it

Se ha añadido el artículo 929921 a favoritos.

Ir a favoritos

El artículo 929921 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DPI MD EX

Limitatore di sovratensione a 2 gradini con circuito di protezione con basso valore capacitivo, per la protezione di circuiti e sistemi bus a sicurezza intrinseca, soddisfa i requisiti secondo FISCO. Tenuta all'isolamento > 500 V verso terra. Pressacavo fornibile come accessorio.

2 Productos

N.º art. 929960 DPI MD EX 24 M 2

GTIN 4013364098145, N.º de arancel aduanero (EU): 85363010, Peso bruto: 185.80 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Limitatori di sovratensione DEHNpipe DPI MD EX
Limitatore di sovratensione Tipo 2 / P2 DEHNpipe secondo EN 61643-11 a 2 gradini con circuito di protezione con basso valore capacitivo, per la protezione di circuiti e sistemi bus a sicurezza intrinseca, soddisfa i requisiti secondo FISCO.
INOX (V4A), costruzione in IP 67 in esecuzione resistente alla pressione Ex (d)
Tensione massima continuativa DC: 34,8 V
Corrente nominale: 0,5 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA
Frequenza limite filo-filo: 7 MHz

Fabbricato: DEHN
Tipo: DPI MD EX 24 M 2
Art.: 929960
o similare.

Certificados

Datos técnicos

Classe SPD	T
Tensione massima continuativa DC (U_C )	34,8 V
Corrente nominale (I_L )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite filo-filo (f_G )	7 MHz
Montaggio lato campo / apparecchio	filetto interno M20 x 1,5 / filetto esterno M20 x 1,5
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	34,8 V
Tensione massima continuativa AC (U_C )	24,5 V
Tensione max. in ingresso secondo EN 60079-11 (U_i )	30 V
Corrente max. in ingresso secondo EN 60079-11 (I_i )	0,5 A
Corrente nominale (I_L )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 55 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1100 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 49 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1000 V
Frequenza limite filo-filo (f_G )	7 MHz
Capacità filo-filo (C)	≤ 850 pF
Capacità filo-PG (C)	≤ 15 pF
Impedenza longitudinale per filo	1,8 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 67
Montaggio lato campo / apparecchio	filetto interno M20 x 1,5 / filetto esterno M20 x 1,5
Collegamento ingresso / uscita	vite / cavi di collegamento 1,5 mm²
Lunghezza cavo di collegamento	200 mm
Sezione di collegamento rigido	0,08-2,5 mm²
Sezione di collegamento flessibile	0,08-1,5 mm²
Messa a terra tramite	involucro
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
Omologazioni IECEx	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA17CA.70144338: Ex ia [ia Ga] IIC T4 … T6 Gb
Omologazioni CSA & USA Hazloc (2)	CSA17CA.70144338: Class I Div 1; Class I Zone 1
China Compulsory Certification	CCC n. 2021312304001027
Classificazione SIL	fino a SIL3 *⁾
*⁾ per dettagli vedasi: www.dehn.it

Se ha añadido el artículo 929960 a favoritos.

Ir a favoritos

El artículo 929960 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 929965 DPI MD EX 24 N 2

GTIN 4013364360778, N.º de arancel aduanero (EU): 85363010, Peso bruto: 185.00 g, Empaquetado: 1.00 pz.

Figuras

Más información

Limitatori di sovratensione DEHNpipe DPI MD EX
Limitatore di sovratensione Tipo 2 / P2
DEHNpipe secondo EN 61643-11 a 2 gradini con circuito
di protezione con basso valore capacitivo, per la protezione
di circuiti e sistemi bus a sicurezza intrinseca,
soddisfa i requisiti secondo FISCO.
INOX (V4A), costruzione in IP 67 in esecuzione
resistente alla pressione Ex (d)
Tensione massima continuativa DC: 34,8 V
Corrente nominale: 0,5 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA
Frequenza limite filo-filo: 7 MHz

Fabbricato: DEHN
Tipo: DPI MD EX 24 N 2
Art.: 929965
o similare.

Certificados

Datos técnicos

Classe SPD	T
Tensione massima continuativa DC (U_C )	34,8 V
Corrente nominale (I_L )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite filo-filo (f_G )	7 MHz
Montaggio lato campo / apparecchio	1/2-14 NPT filetto interno / 1/2-14 NPT filetto esterno
Omologazioni	ATEX, IECEx, CCC, SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	34,8 V
Tensione massima continuativa AC (U_C )	24,5 V
Tensione max. in ingresso secondo EN 60079-11 (U_i )	30 V
Corrente max. in ingresso secondo EN 60079-11 (I_i )	0,5 A
Corrente nominale (I_L )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 55 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1100 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 49 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1000 V
Frequenza limite filo-filo (f_G )	7 MHz
Capacità filo-filo (C)	≤ 850 pF
Capacità filo-PG (C)	≤ 15 pF
Impedenza longitudinale per filo	1,8 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 67
Montaggio lato campo / apparecchio	1/2-14 NPT filetto interno / 1/2-14 NPT filetto esterno
Collegamento ingresso / uscita	vite / cavi di collegamento 1,5 mm²
Lunghezza cavo di collegamento	200 mm
Sezione di collegamento rigido	0,08-2,5 mm²
Sezione di collegamento flessibile	0,08-1,5 mm²
Messa a terra tramite	involucro
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, SIL
Omologazioni ATEX	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
Omologazioni IECEx	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
China Compulsory Certification	CCC n. 2021312304001027
Classificazione SIL	fino a SIL3 ^*)
*⁾ per dettagli vedasi: www.dehn.it

Se ha añadido el artículo 929965 a favoritos.

Ir a favoritos

El artículo 929965 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DPI CD EXI

Limitatore di sovratensione con circuito di protezione con basso valore capacitivo, per la protezione di circuiti e sistemi bus a sicurezza intrinseca, soddisfa i requisiti secondo FISCO. Tenuta all'isolamento > 500 V verso terra.

2 Productos

N.º art. 929961 DPI CD EXI 24 M

GTIN 4013364101784, N.º de arancel aduanero (EU): 85363010, Peso bruto: 183.00 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Limitatori di sovratensione DEHNpipe DPI CD EXI
Limitatore di sovratensione Tipo 2 / P2 DEHNpipe secondo EN 61643-11 in esecuzione resistente alle esplosioni, con circuito di protezione con basso valore capacitivo, per l'impiego in zone con pericolo d'esplosione per la protezione di circuiti e sistemi bus.
INOX (V4A), costruzione in IP 67 in esecuzione resistente alla pressione Ex (d)
Tensione massima continuativa DC: 32 V
Corrente nominale: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA
Frequenza limite filo-filo: 67 MHz

Fabbricato: DEHN
Tipo: DPI CD EXI 24 M
Art.: 929961
o similare.

Certificados

Datos técnicos

Classe SPD	T
Tensione massima continuativa DC (U_C )	32 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite filo-filo (f_G )	67 MHz
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	32 V
Tensione massima continuativa AC (U_C )	22,6 V
Tensione max. in ingresso secondo EN 60079-11 (U_i )	30 V
Corrente max. in ingresso secondo EN 60079-11 (I_i )	0,55 A
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-filo (I_n )	150 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-PG (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 58 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1700 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1200 V
Frequenza limite filo-filo (f_G )	67 MHz
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-50 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Collegamento	cavi di collegamento 1,3 mm²
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V4A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
Omologazioni IECEx	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Omologazioni CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC n. 2021312304001030
Classificazione SIL	fino a SIL3 *⁾
*⁾ per dettagli vedasi: www.dehn.it

Se ha añadido el artículo 929961 a favoritos.

Ir a favoritos

El artículo 929961 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 929963 DPI CD EXI 24 N

GTIN 4013364101807, N.º de arancel aduanero (EU): 85363010, Peso bruto: 196.00 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Limitatore di sovratensione DEHNpipe CD EX (i) DPI CD EXI 24 N
Limitatore di sovratensione Tipo 2 / P1
DEHNpipe, provato secondo
CEI EN 61643-21, in V4A, IP 67,
in esecuzione Ex (i)
da avvitare in dispositivi di campo
con tecnica di misurazione a due conduttori,
protezione parallela di coppia di fili
funzionante con separazione galvanica
e sistemi bus a sicurezza intrinseca.
Tensione massima continuativa DC: 32 V
Corrente nominale: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA
Frequenza limite filo-filo: 67 MHz

Fabbricato: DEHN
Tipo: DPI CD EXI 24 N
Art.: 929963
o similare.

Certificados

Datos técnicos

Classe SPD	T
Tensione massima continuativa DC (U_C )	32 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite filo-filo (f_G )	67 MHz
Montaggio lato campo / apparecchio	filetto esterno 1/2-14 NPT
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	32 V
Tensione massima continuativa AC (U_C )	22,6 V
Tensione max. in ingresso secondo EN 60079-11 (U_i )	30 V
Corrente max. in ingresso secondo EN 60079-11 (I_i )	0,55 A
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-filo (I_n )	150 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-PG (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 58 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1700 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1200 V
Frequenza limite filo-filo (f_G )	67 MHz
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-50 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno 1/2-14 NPT
Collegamento	cavi di collegamento 1,3 mm²
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V4A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
Omologazioni IECEx	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Omologazioni CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC n. 2021312304001030
Classificazione SIL	fino a SIL3 *⁾
*⁾ per dettagli vedasi: www.dehn.it

Se ha añadido el artículo 929963 a favoritos.

Ir a favoritos

El artículo 929963 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DPI CD EXD

Limitatore di sovratensione in esecuzione resistente alle esplosioni, con circuito di protezione con basso valore capacitivo, per l'impiego in zone con pericolo d'esplosione per la protezione di circuiti e sistemi bus. Tenuta all'isolamento > 500 V verso terra. Omologato secondo CSA e USA Hazloc-Standard.

2 Productos

N.º art. 929962 DPI CD EXD 24 M

GTIN 4013364101791, N.º de arancel aduanero (EU): 85363010, Peso bruto: 183.00 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Limitatori di sovratensione DEHNpipe DPI CD EXD
Limitatore di sovratensione Tipo 2 / P2 DEHNpipe secondo EN 61643-11 in esecuzione resistente alle esplosioni, con circuito di protezione con basso valore capacitivo, per l'impiego in zone con pericolo d'esplosione per la protezione di circuiti e sistemi bus.
INOX (V4A), costruzione in IP 67 in esecuzione resistente alla pressione Ex (d)
Tensione massima continuativa DC: 32 V
Corrente nominale: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA
Frequenza limite filo-filo: 67 MHz

Fabbricato: DEHN
Tipo: DPI CD EXD 24 M
Art.: 929962
o similare.

Certificados

Datos técnicos

Classe SPD	T
Tensione massima continuativa DC (U_C )	32 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite filo-filo (f_G )	67 MHz
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	32 V
Tensione massima continuativa AC (U_C )	22,6 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 58 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1700 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1200 V
Frequenza limite filo-filo (f_G )	67 MHz
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-50 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Collegamento	cavi di collegamento 1,3 mm2
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V4A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
Omologazioni IECEx	KEM 09.0064X: Ex db IIC T5 or T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Omologazioni CSA & USA Hazloc (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC n. 2021312304001029
Classificazione SIL	fino a SIL3 *⁾
*) per dettagli vedasi: www.dehn.it

Se ha añadido el artículo 929962 a favoritos.

Ir a favoritos

El artículo 929962 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 929964 DPI CD EXD 24 N

GTIN 4013364101814, N.º de arancel aduanero (EU): 85363010, Peso bruto: 183.00 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Certificados

Datos técnicos

Classe SPD	T
Tensione massima continuativa DC (U_C )	32 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite filo-filo (f_G )	67 MHz
Montaggio lato campo / apparecchio	filetto esterno 1/2-14 NPT
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	32 V
Tensione massima continuativa AC (U_C )	22,6 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 58 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1700 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1200 V
Frequenza limite filo-filo (f_G )	67 MHz
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-50 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno 1/2-14 NPT
Collegamento	cavi di collegamento 1,3 mm2
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V4A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
Omologazioni IECEx	KEM 09.0064X: Ex db IIC T5 or T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Omologazioni CSA & USA Hazloc (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC n. 2021312304001029
Classificazione SIL	fino a SIL3 *⁾
*) per dettagli vedasi: www.dehn.it

Se ha añadido el artículo 929964 a favoritos.

Ir a favoritos

El artículo 929964 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DPI CD HF EXD

Limitatore di sovratensione in esecuzione resistente alle esplosioni con circuito di protezione con basso valore capacitivo ed energeticamente coordinato, per l'impiego in zone con pericolo d'esplosione per la protezione di circuiti e sistemi bus.

1 Producto

N.º art. 929971 DPI CD HF EXD 5 M

GTIN 4013364120761, N.º de arancel aduanero (EU): 85363010, Peso bruto: 285.60 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Limitatori di sovratensione DEHNpipe DPI CD HF EXD
Limitatore di sovratensione Tipo 2 / Classe II DEHNpipe secondo EN 61643-11 in esecuzione resistente alle esplosioni con circuito di protezione con basso valore capacitivo ed energeticamente coordinato, per l'impiego in zone con pericolo d'esplosione per la protezione di circuiti e sistemi bus.
INOX (V4A), costruzione in IP 67 in esecuzione resistente alla pressione Ex (d)
Tensione massima continuativa DC: 6 V
Corrente nominale con 80 °C: 0,1 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 20 kA
Frequenza limite filo-filo: 100 MHz

Fabbricato: DEHN
Tipo: DPI CD HF EXD 5 M
Art.: 929971
o similare.

Certificados

Datos técnicos

Classe SPD	T
Tensione massima continuativa DC (U_C )	6 V
Corrente nominale con 80 °C (I_L )	0,1 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Frequenza limite filo-filo (f_G )	100 MHz
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	5 V
Tensione massima continuativa DC (U_C )	6 V
Tensione massima continuativa AC (U_C )	4,2 V
Corrente nominale con 80 °C (I_L )	0,1 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 55 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1000 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 12 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 700 V
Frequenza limite filo-filo (f_G )	100 MHz
Capacità filo-filo (C)	≤ 40 pF
Capacità filo-PG (C)	≤ 30 pF
Impedenza longitudinale per filo	4,7 Ohm
Temperatura d'esercizio (TU) per ATEX / IECEx	-50 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Collegamento	cavi di collegamento 1,3 mm²
Lunghezza cavo di collegamento	300 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
Omologazioni IECEx	KEM 09.0064X: Ex db IIC T5 or T6 Gb
China Compulsory Certification	CCC n. 2021312304001029
Classificazione SIL	fino a SIL3 *⁾
*) per dettagli vedasi: www.dehn.it

Se ha añadido el artículo 929971 a favoritos.

Ir a favoritos

El artículo 929971 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DPI CD EXD 230 24

Limitatore di sovratensione in esecuzione doppia per il lato energia e dati. Esecuzione resistente alle esplosioni per l'impiego in zone con pericolo d'esplosione in zona 1 e 2, per la protezione di una linea di alimentazione 120 / 230 V e una interfaccia a 24 V di apprecchi in campo.
Maggiore sicurezza contro le inversioni di collegamento, grazie al circuito di protezione a Y per il lato alimentazione a 120 / 230 V.

Applicazione universale in zona ex 1 e 2 grazie all'esecuzione II 2 G Ex d IIC T5/T6. Omologato secondo CSA e USA Hazloc-Standard.

2 Productos

N.º art. 929969 DPI CD EXD 230 24 M

GTIN 4013364127418, N.º de arancel aduanero (EU): 85363010, Peso bruto: 280.00 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Doppio limitatore di sovratensione DEHNpipe CD Ex (d) DPI CD EXD 230 24 M
Doppio limitatore di sovratensione
della classe SPD tipo 2 e tipo 2 / P2
DEHNpipe, collaudato secondo
EN 61643-11 e -21, in V2A, IP 67,
nella versione Ex (d),
da avvitare su apparecchi in campo
con collegamento per l'alimentazione elettrica e tecnologia di misurazione a 2 conduttori,
Protezione parallela di un'alimentazione di rete a 230 V
e di un'interfaccia 0/4-20 mA
nella zona Ex 1 o 2.
Tensione massima continuativa DC: 32 V
Corrente nominale con 80 °C: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA

Fabbricato: DEHN
Tipo: DPI CD EXD 230 24 M
Art.: 929969
o similare.

Certificados

Datos técnicos

Protezione del lato dati
Classe SPD	U
Tensione massima continuativa DC (U_C )	32 V
Corrente nominale con 80 °C (I_L )	0,55 A
D1 Corrente impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) dettagli vedasi: www.dehn.it
Protezione del lato alimentazione
SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva di scarica complessiva (8/20 µs) L+N-PE (I_total )	5 kA
Livello di protezione L-N (U_P )	≤ 1,4 kV
Protezione max. di sovraccorente in rete	16 A gG oppure B 16 A

Protezione del lato dati
Classe SPD	U
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	32 V
Tensione massima continuativa AC (U_C )	22,6 V
Corrente nominale con 80 °C (I_L )	0,55 A
D1 Corrente impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 58 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 900 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 850 V
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Collegamento	cavi di collegamento 1,3 mm²
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
Omologazioni IECEx	DEK 11.0006X: Ex db IIC T5 or T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Omologazioni CSA & USA Hazloc (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC n. 2021312304001026
Classificazione SIL	fino a SIL3 *)
*) dettagli vedasi: www.dehn.it
Protezione del lato alimentazione
SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione nominale AC (U_N )	120/230 V
Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva nominale di scarica (8/20 µs) L-N (I_n )	3 kA
Corrente impulsiva di scarica complessiva (8/20 µs) L+N-PE (I_total )	5 kA
Livello di protezione L-N (U_P )	≤ 1,4 kV
Livello di protezione L/N-PE (U_P )	≤ 1,5 kV
Corrente impulsiva di scarica max L-N (I_max )	3 kA
Protezione max. di sovraccorente in rete	16 A gG oppure B 16 A
Tenuta al corto circuito con protezione in rete di 16 A gG	6 kA_eff
Tensione TOV L-N (U_T )	335 V / 5 sec
Tensione TOV L/N-PE (1) (U_T )	400 V / 5 sec
Tensione TOV L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Indicazione del dispositivo di sezionamento	elemento di protezione inserito a monte

Se ha añadido el artículo 929969 a favoritos.

Ir a favoritos

El artículo 929969 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 929970 DPI CD EXD 230 24 N

GTIN 4013364127425, N.º de arancel aduanero (EU): 85363010, Peso bruto: 273.00 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Doppio limitatore di sovratensione DEHNpipe CD Ex (d) DPI CD EXD 230 24 N
Doppio limitatore di sovratensione
della classe SPD tipo 2 e tipo 2 / P2
DEHNpipe, collaudato secondo
EN 61643-11 e -21, in V2A, IP 67,
nella versione Ex (d),
da avvitare su apparecchi in campo
con collegamento per l'alimentazione elettrica e tecnologia di misurazione a 2 conduttori,
Protezione parallela di un'alimentazione di rete a 230 V
e di un'interfaccia 0/4-20 mA
nella zona Ex 1 o 2.
Tensione massima continuativa DC: 32 V
Corrente nominale con 80 °C: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA

Fabbricato: DEHN
Tipo: DPI CD EXD 230 24 N
Art.: 929970
o similare.

Certificados

Datos técnicos

Protezione del lato dati
Classe SPD	U
Tensione massima continuativa DC (U_C )	32 V
Corrente nominale con 80 °C (I_L )	0,55 A
D1 Corrente impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Montaggio lato campo / apparecchio	filetto esterno 1/2-14 NPT
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) dettagli vedasi: www.dehn.it
Protezione del lato alimentazione
SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva di scarica complessiva (8/20 µs) L+N-PE (I_total )	5 kA
Livello di protezione L-N (U_P )	≤ 1,4 kV
Protezione max. di sovraccorente in rete	16 A gG oppure B 16 A

Protezione del lato dati
Classe SPD	U
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	32 V
Tensione massima continuativa AC (U_C )	22,6 V
Corrente nominale con 80 °C (I_L )	0,55 A
D1 Corrente impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 58 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 900 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 850 V
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno 1/2-14 NPT
Collegamento	cavi di collegamento 1,3 mm²
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
Omologazioni IECEx	DEK 11.0006X: Ex db IIC T5 or T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Omologazioni CSA & USA Hazloc (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC n. 2021312304001026
Classificazione SIL	fino a SIL3 *)
*) dettagli vedasi: www.dehn.it
Protezione del lato alimentazione
SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione nominale AC (U_N )	120 / 230 V
Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva nominale di scarica (8/20 µs) L-N (I_n )	3 kA
Corrente impulsiva di scarica complessiva (8/20 µs) L+N-PE (I_total )	5 kA
Livello di protezione L-N (U_P )	≤ 1,4 kV
Livello di protezione L/N-PE (U_P )	≤ 1,5 kV
Corrente impulsiva di scarica max L-N (I_max )	3 kA
Protezione max. di sovraccorente in rete	16 A gG oppure B 16 A
Tenuta al corto circuito con protezione in rete di 16 A gG	6 kA_eff
Tensione TOV L-N (U_T )	335 V / 5 sec
Tensione TOV L/N-PE (1) (U_T )	400 V / 5 sec
Tensione TOV L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Indicazione del dispositivo di sezionamento	elemento di protezione inserito a monte

Se ha añadido el artículo 929970 a favoritos.

Ir a favoritos

El artículo 929970 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DPI CD EXI+D 2X24

Limitatore di sovratensione in esecuzione resistente alle esplosioni, per l'impiego in zone con rischio d'esplosione, per la protezione di due interfacce 24 V.

2 Productos

N.º art. 929950 DPI CD EXI+D 2X24 M

GTIN 4013364137387, N.º de arancel aduanero (EU): 85363010, Peso bruto: 247.00 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Doppio limitatore di sovratensione DEHNpipe CD EX (i) + Ex (d) DPI CD EXI+D 2X24 M
Limitatori di sovratensione
della classe SPD tipo 2 / P1
DEHNpipe, collaudato secondo
EN 61643-21, in V2A, IP 67,
in esecuzione Ex (i) + (d),
per la protezione di due
circuiti di segnale con separazione galvanica
oppure del circuito di alimentazione
dell’apparecchio in campo e del
circuito di segnale in zona Ex 1 o 2.
Tensione massima continuativa DC: 36 V
Corrente nominale: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 20 kA

Fabbricato: DEHN
Tipo: DPI CD EXI+D 2X24 M
Art.: 929950
o similare.

Certificados

Datos técnicos

Classe SPD	T
Tensione massima continuativa DC (U_C )	36 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	36 V
Tensione massima continuativa AC (U_C )	25,4 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-PG (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 65 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 2000 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1200 V
Capacità filo-filo (C)	≤ 2000 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Collegamento	cavi di collegamento 1,3 mm²
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Omologazioni ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
Omologazioni IECEx (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
Omologazioni IECEx (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Omologazioni CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification (1)	CCC n. 2021312304001028 (Ex ia)
China Compulsory Certification (2)	CCC n. 2021312304001025 (Ex d)
Classificazione SIL	fino a SIL3 *)
*⁾ per dettagli vedasi: www.dehn.it

Se ha añadido el artículo 929950 a favoritos.

Ir a favoritos

El artículo 929950 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 929951 DPI CD EXI+D 2X24 N

GTIN 4013364137394, N.º de arancel aduanero (EU): 85363010, Peso bruto: 247.00 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Limitatore di sovratensione DEHNpipe CD EX (i) + Ex (d) DPI CD EXI+D 2X24 N
Limitatori di sovratensione
della classe SPD tipo 2 / P1
DEHNpipe, collaudato secondo
EN 61643-21, in V2A, IP 67,
in esecuzione Ex (i) + (d),
da avvitare su apparecchi in campo
per la protezione di due
circuiti di segnale con separazione galvanica
oppure del circuito di alimentazione
dell’apparecchio in campo e del
circuito di segnale in zona Ex 1 o 2.
Tensione massima continuativa DC: 36 V
Corrente nominale: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 20 kA

Fabbricato: DEHN
Tipo: DPI CD EXI+D 2X24 N
Art.: 929951
o similare.

Certificados

Datos técnicos

Classe SPD	T
Tensione massima continuativa DC (U_C )	36 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Montaggio lato campo / apparecchio	filetto esterno 1/2-14 NPT
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	36 V
Tensione massima continuativa AC (U_C )	25,4 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-PG (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 65 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 2000 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1200 V
Capacità filo-filo (C)	≤ 2000 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno 1/2-14 NPT
Collegamento	cavi di collegamento 1,3 mm²
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Omologazioni ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
Omologazioni IECEx (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
Omologazioni IECEx (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Omologazioni CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification (1)	CCC n. 2021312304001028 (Ex ia)
China Compulsory Certification (2)	CCC n. 2021312304001025 (Ex d)
Classificazione SIL	fino a SIL3 *)
*⁾ per dettagli vedasi: www.dehn.it

Se ha añadido el artículo 929951 a favoritos.

Ir a favoritos

El artículo 929951 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DPI CD EXI+D 2X48

Limitatore di sovratensione in esecuzione resistente alle esplosioni, per l'impiego in zone con rischio d'esplosione, per la protezione di due interfacce 48 V.

2 Productos

N.º art. 929952 DPI CD EXI+D 2X48 M

GTIN 4013364137400, N.º de arancel aduanero (EU): 85363010, Peso bruto: 247.00 g, Empaquetado: 1.00 pz.

Figuras

Más información

Limitatore di sovratensione DEHNpipe CD Ex (i) + Ex (d) DPI CD EXI+D 2x48 M
Limitatore di sovratensione Tipo 2 / P1
DEHNpipe, provato secondo
CEI EN 61643-21, in V4A, IP 67,
in esecuzione Ex (i) + (d)
da avvitare in dispositivi di campo
per la protezione di due
circuiti di segnale con separazione galvanica
o del circuito di approvvigionamento
del dispositivo di campo e di un
circuito di segnale nella zona Ex 1 o 2.

Tensione massima continuativa DC: 58 V
Corrente nominale: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 20 kA

Fabbricato: DEHN
Tipo: DPI CD EXI+D 2X48 M
Art.: 929952
o similare.

Datos técnicos

Classe SPD	T
Tensione massima continuativa DC (U_C )	58 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Omologazioni	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	48 V
Tensione massima continuativa DC (U_C )	58 V
Tensione massima continuativa AC (U_C )	41 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-PG (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 95 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 2000 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 80 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1200 V
Capacità filo-filo (C)	≤ 1200 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Collegamento	cavi di collegamento 1,3 mm²
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V4A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CSA & USA Hazloc, SIL
Omologazioni ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Omologazioni ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
Omologazioni IECEx (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
Omologazioni IECEx (2)	DEK 11.0079X: Ex d IIC T5 / T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Omologazioni CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
Classificazione SIL	fino a SIL3 *)
*⁾ per dettagli vedasi: www.dehn.it

Se ha añadido el artículo 929952 a favoritos.

Ir a favoritos

El artículo 929952 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 929953 DPI CD EXI+D 2X48 N

GTIN 4013364137417, N.º de arancel aduanero (EU): 85363010, Peso bruto: 247.00 g, Empaquetado: 1.00 pz.

Figuras

Más información

Limitatore di sovratensione DEHNpipe CD Ex (i) + Ex (d) DPI CD EXI+D 2x48 N
Limitatore di sovratensione Tipo 2 / P1
DEHNpipe, provato secondo
CEI EN 61643-21, in V4A, IP 67,
in esecuzione Ex (i) +(d)
da avvitare in dispositivi di campo
da avvitare in dispositivi di campo
per la protezione di due
circuiti di segnale con separazione galvanica
o del circuito di approvvigionamento
del dispositivo di campo e di un
circuito di segnale nella zona Ex 1 o 2.
Tensione massima continuativa DC: 58 V
Corrente nominale: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 20 kA

Fabbricato: DEHN
Tipo: DPI CD EXI+D 2X48 N
Art.: 929953
o similare.

Datos técnicos

Classe SPD	T
Tensione massima continuativa DC (U_C )	58 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Montaggio lato campo / apparecchio	filetto esterno 1/2" 14 npt
Omologazioni	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	48 V
Tensione massima continuativa DC (U_C )	58 V
Tensione massima continuativa AC (U_C )	41 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-PG (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 95 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 2000 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 80 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1200 V
Capacità filo-filo (C)	≤ 1200 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno 1/2" 14 npt
Collegamento	cavi di collegamento 1,3 mm²
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V4A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CSA & USA Hazloc, SIL
Omologazioni ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Omologazioni ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
Omologazioni IECEx (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
Omologazioni IECEx (2)	DEK 11.0079X: Ex d IIC T5 / T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Omologazioni CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
Classificazione SIL	fino a SIL3 *)
*⁾ per dettagli vedasi: www.dehn.it

Se ha añadido el artículo 929953 a favoritos.

Ir a favoritos

El artículo 929953 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNpipe

Detalles

DPI MD

N.º art. 929941 DPI MD 24 M 2S

Debe estar registrado para descargar 929941.stp.

Debe estar registrado para descargar 929941.igs.

Debe estar registrado para descargar 929941.jt.

Debe estar registrado para descargar 929941.dwg.

Debe estar registrado para descargar 929941m_D.dxf.

Debe estar registrado para descargar DEHN.929941.wspak.

Debe estar registrado para descargar DEHN.929941.edz.

Se ha añadido el artículo 929941 a favoritos.

El artículo 929941 ha sido añadido a la cesta de compra.

DPI ME

N.º art. 929921 DPI ME 24 N A2G

Debe estar registrado para descargar 929921.stp.

Debe estar registrado para descargar 929921.igs.

Debe estar registrado para descargar 929921.jt.

Debe estar registrado para descargar 929921.dwg.

Debe estar registrado para descargar 929921m_D.dxf.

Debe estar registrado para descargar DEHN.929921.wspak.

Debe estar registrado para descargar DEHN.929921.edz.

Se ha añadido el artículo 929921 a favoritos.

El artículo 929921 ha sido añadido a la cesta de compra.

DPI MD EX

N.º art. 929960 DPI MD EX 24 M 2

Debe estar registrado para descargar 929960.stp.

Debe estar registrado para descargar 929960.igs.

Debe estar registrado para descargar 929960.jt.

Debe estar registrado para descargar 929960.dwg.

Debe estar registrado para descargar 929960m_D.dxf.

Debe estar registrado para descargar DEHN.929960.wspak.

Debe estar registrado para descargar DEHN.929960.edz.

Se ha añadido el artículo 929960 a favoritos.

El artículo 929960 ha sido añadido a la cesta de compra.

N.º art. 929965 DPI MD EX 24 N 2

Debe estar registrado para descargar 929965.dxf.

Debe estar registrado para descargar DEHN.929965.wspak.

Debe estar registrado para descargar DEHN.929965.edz.

Se ha añadido el artículo 929965 a favoritos.

El artículo 929965 ha sido añadido a la cesta de compra.

DPI CD EXI

N.º art. 929961 DPI CD EXI 24 M

Debe estar registrado para descargar 929961.stp.

Debe estar registrado para descargar 929961.igs.

Debe estar registrado para descargar 929961.jt.

Debe estar registrado para descargar 929961.dwg.

Debe estar registrado para descargar 929961m_D.dxf.

Debe estar registrado para descargar DEHN.929961.wspak.

Debe estar registrado para descargar DEHN.929961.edz.

Se ha añadido el artículo 929961 a favoritos.

El artículo 929961 ha sido añadido a la cesta de compra.

N.º art. 929963 DPI CD EXI 24 N

Debe estar registrado para descargar 929963.stp.

Debe estar registrado para descargar 929963.igs.

Debe estar registrado para descargar 929963.jt.

Debe estar registrado para descargar 929963.dwg.

Debe estar registrado para descargar 929963_964m_D.dxf.

Debe estar registrado para descargar DEHN.929963.wspak.

Debe estar registrado para descargar DEHN.929963.edz.

Se ha añadido el artículo 929963 a favoritos.

El artículo 929963 ha sido añadido a la cesta de compra.

DPI CD EXD

N.º art. 929962 DPI CD EXD 24 M

Debe estar registrado para descargar 929961.stp.

Debe estar registrado para descargar 929961.igs.

Debe estar registrado para descargar 929961.jt.

Debe estar registrado para descargar 929961.dwg.

Debe estar registrado para descargar 929961_962m_D.dxf.

Debe estar registrado para descargar DEHN.929962.wspak.

Debe estar registrado para descargar DEHN.929962.edz.

Se ha añadido el artículo 929962 a favoritos.

El artículo 929962 ha sido añadido a la cesta de compra.

N.º art. 929964 DPI CD EXD 24 N

Debe estar registrado para descargar 929963.stp.

Debe estar registrado para descargar 929963.igs.

Debe estar registrado para descargar 929963.jt.

Debe estar registrado para descargar 929963.dwg.

Debe estar registrado para descargar 929963_964m_D.dxf.

Debe estar registrado para descargar DEHN.929964.wspak.
