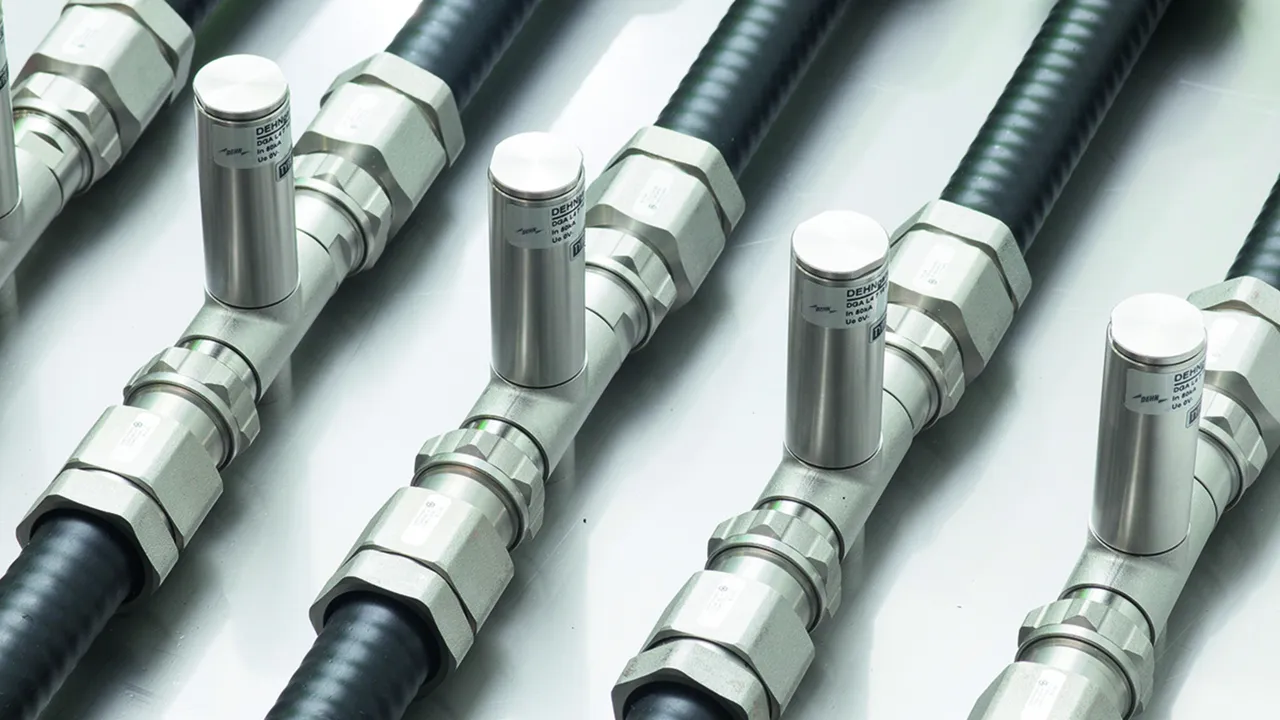

DEHNgate – limitatore per connessione coassiale

Scaricatori universali per corrente da fulmine e combinati
Capacità di scarica molto elevata per sistemi coassiali
Livello di protezione basso, adatto anche per la protezione di utenze finali
Materiali di contatto estremamente durevoli

Detalles

Limitatore di sovratensioni per impianti satellitari e a banda larga.

lorem ipsum — Limitatore di sovratensioni per impianti satellitari e a banda larga.

Limitatore per connessione coassiale con scaricatore a gas sostituibile.

La tecnologia lambda/4 che non richiede manutenzione, per la protezione di applicazioni ad alta fequenza (ad es. l'LTE)

DGA BNC VC

Limitatore di sovratensione in costruzione stretta con connettori femmina BNC.
Adatto per il montaggio su guida profilata per la protezione di sistemi video e telecamere di TV a circuito chiuso. A seconda del tipo con messa a terra diretta (VCD) oppure indiretta (VCID) dello schermo, per evitare la formazione di spire di ronzio.

2 Productos

N.º art. 909710 DGA BNC VCD

GTIN 4013364118942, N.º de arancel aduanero (EU): 85366910, Peso bruto: 126.00 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Limitatore di sovratensione con connettore femmina BNC DEHNgate DGA BNC VCD
Limitatore di sovratensione Tipo 2 / P1,
DEHngate, norme di riferimento per le prove IEC 61643-21
per la protezione di sistemi video
o sistemi computer Arcnet
con connettore femmina coassiale BNC.
Con messa a terra sempre diretta dello schermo.
Tensione massima continuativa DC: 6,4 V
D1 Corrente impulsiva di fulmine (10/350 µs): 1 kA
Campo di frequenza: 0-300 MHz

Fabbricato: DEHN
Tipo: DGA BNC VCD
Art.: 909710
o similare.

Certificados

Datos técnicos

Classe SPD	T
Tensione massima continuativa DC (U_C )	6,4 V
Corrente nominale (I_L )	0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-schermo (I_n )	5 kA
Campo di frequenza	0-300 MHz
Collegamenti ingresso / uscita	connettore femmina BNC / connettore femmina BNC
Omologazioni	CSA, UL

Classe SPD	T
Tensione nominale (U_N )	5 V
Tensione massima continuativa DC (U_C )	6,4 V
Corrente nominale (I_L )	0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) schermo-PG (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-schermo (I_n )	5 kA
Livello di protezione filo-schermo con I_nC2 (U_P )	≤ 35 V
Livello di protezione filo-schermo con 1 kV/µs C3 (U_P )	≤ 13 V
Campo di frequenza	0-300 MHz
Attenuazione tipica con 160 MHz	≤ 0,4 dB
Attenuazione tipica con 300 MHz	≤ 3 dB
Attenuazione del flusso di ritorno con 130 MHz	≥ 20 dB
Attenuazione del flusso di ritorno con 300 MHz	≥ 8 dB
Resistenza d'onda (Z)	50 Ohm
Impedenza longitudinale	4,7 Ohm
Capacità filo-schermo (C)	≤ 25 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 10
Montaggio su	guida profilata 35 mm secondo EN 60715
Collegamenti ingresso / uscita	connettore femmina BNC / connettore femmina BNC
Messa a terra tramite	guida profilata 35 mm secondo EN 60715
Materiale involucro	zama
Colore	lucido
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, UL

Se ha añadido el artículo 909710 a favoritos.

Ir a favoritos

El artículo 909710 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 909711 DGA BNC VCID

GTIN 4013364118980, N.º de arancel aduanero (EU): 85366910, Peso bruto: 127.50 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Limitatore di sovratensione con connettore femmina BNC DEHNgate DGA BNC VCD
Limitatore di sovratensione Tipo 2 / P1,
DEHngate, norme di riferimento per le prove IEC 61643-21
per la protezione di sistemi video
o sistemi computer Arcnet
con connettore femmina coassiale BNC.
Con messa a terra sempre indiretta dello schermo
per evitare la formazione di spire di ronzio.
Tensione massima continuativa DC: 6,4 V
D1 Corrente impulsiva di fulmine (10/350 µs): 1 kA
Campo di frequenza: 0-300 MHz

Fabbricato: DEHN
Tipo: DGA BNC VCID
Art.: 909711
o similare.

Certificados

Datos técnicos

Classe SPD	T
Tensione massima continuativa DC (U_C )	6,4 V
Corrente nominale (I_L )	0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-schermo (I_n )	5 kA
Campo di frequenza	0-300 MHz
Collegamenti ingresso / uscita	connettore femmina BNC / connettore femmina BNC
Omologazioni	CSA, UL

Classe SPD	T
Tensione nominale (U_N )	5 V
Tensione massima continuativa DC (U_C )	6,4 V
Corrente nominale (I_L )	0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) schermo-PG (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-schermo (I_n )	5 kA
Livello di protezione filo-schermo con I_nC2 (U_P )	≤ 35 V
Livello di protezione schermo-PG con I_nC2 (U_P )	≤ 650 V
Livello di protezione filo-schermo con 1 kV/µs C3 (U_P )	≤ 13 V
Livello di protezione schermo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Campo di frequenza	0-300 MHz
Attenuazione tipica con 160 MHz	≤ 0,4 dB
Attenuazione tipica con 300 MHz	≤ 3 dB
Attenuazione del flusso di ritorno con 130 MHz	≥ 20 dB
Attenuazione del flusso di ritorno con 300 MHz	≥ 10 dB
Resistenza d'onda (Z)	50 Ohm
Impedenza longitudinale	4,7 Ohm
Capacità filo-schermo (C)	≤ 25 pF
Capacità schermo-PG (C)	≤ 20 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 10
Montaggio su	guida profilata 35 mm secondo EN 60715
Collegamenti ingresso / uscita	connettore femmina BNC / connettore femmina BNC
Messa a terra tramite	guida profilata 35 mm secondo EN 60715
Materiale involucro	zama
Colore	lucido
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, UL

Se ha añadido el artículo 909711 a favoritos.

Ir a favoritos

El artículo 909711 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DGA TV

DGA ... TV sono limitatori adatti per alimentazioni remote con connettori "F" per impianti satellitari ed a banda larga a 75 Ohm. Gli scaricatori sono conformi alle richieste per la schermatura in classe A secondo EN 50083-2. Adatti per l'installazione con risparmio di spazio nelle più comuni applicazioni TV e SAT sono disponibili le esecuzioni di scaricatore per corrente di fulmine come anche limitatore di sovratensione oppure scaricatore combinato con integrata presa per misure per le prove nell'impianto.

3 Productos

N.º art. 909703 DGA FF TV

GTIN 4013364085664, N.º de arancel aduanero (EU): 85363010, Peso bruto: 233.00 g, Empaquetado: 1.00 pz.

Figuras

Más información

Scaricatore combinato DEHNgate DGA FF TV
Scaricatore combinato Tipo 3 / P1,
DEHNgate con uscita di prova / misurazione integrata per
sistemi coassiali 75 Ohm per televisione e satellitari
norme di riferimento per le prove IEC 61643-21.
Coordinamento energetico ai limitatori
di corrente di fulmine DGA GF TV, adatto per alimentazioni remote. Compresi
gli adattatori per il montaggio a parete e due
connettori F. Prodotto classe A.

Tensione massima continuativa DC: 24 V
D1 Corrente impulsiva di fulmine (10/350 µs): 0,2 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs): 1,5 kA
Campo di frequenza: DC / 5-3000 MHz

Fabbricato: DEHN
Tipo: DGA FF TV
Art.: 909703
o similare.

Certificados

Datos técnicos

Classe SPD	{
Tensione massima continuativa DC (U_C )	24 V
Corrente nominale (I_L )	2 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	0,2 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	1,5 kA
Campo di frequenza	DC / 5-3000 MHz
Collegamenti ingresso / uscita	connettore femmina F / connettore maschio F

Classe SPD	{
Tensione massima continuativa DC (U_C )	24 V
Corrente nominale (I_L )	2 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	0,2 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	1,5 kA
Livello di protezione con I_impD1 (U_P )	≤ 230 V
Livello di protezione con I_nC2 (U_P )	≤ 300 V
Livello di protezione con 1 kV/µs C3 (U_P )	≤ 60 V
Campo di frequenza	DC / 5-3000 MHz
Attenuazione tipica 5-862 MHz	1,2 dB
Attenuazione tipica 862-2400 MHz	1,4 dB
Attenuazione tipica 2400-3000 MHz	2 dB
Attenuazione del flusso di ritorno	≥ 14 dB
Attenuazione del flusso di ritorno (47-2400 MHz)	≥ 18 dB (-1,5 dB/ ottava)
Attenuazione del flusso di ritorno presa di misura (5-47 MHz)	≥ 18 dB
Attenuazione di collegamento alla presa di misure	20 dB
Attenuazione dello schermo 5-300 MHz	≥ 85 dB
Attenuazione dello schermo 300-470 MHz	≥ 80 dB
Attenuazione dello schermo 470-1000 MHz	≥ 75 dB
Attenuazione dello schermo 1000-2400 MHz	≥ 55 dB
Resistenza d'onda (Z)	75 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (con conduttori collegati)	IP 30
Montaggio su	guida profilata 35 mm secondo EN 60715 oppure a parete
Collegamenti ingresso / uscita	connettore femmina F / connettore maschio F
Messa a terra tramite	guida profilata oppure blocco di connessione
Materiale involucro	metallo
Colore	lucido
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21
Accessori	2 connettori F

Se ha añadido el artículo 909703 a favoritos.

Ir a favoritos

El artículo 909703 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 909704 DGA GF TV

GTIN 4013364105690, N.º de arancel aduanero (EU): 85363010, Peso bruto: 85.50 g, Empaquetado: 1.00 pz.

Figuras

Más información

Scaricatore di corrente di fulmine DEHNgate DGA FF TV
Scaricatore di corrente di fulmine Tipo 1
DEHNgate per sistemi coassiali 75 Ohm
per televisione e satellitari
norme di riferimento per le prove IEC 61643-21.
Coordinamento energetico ai limitatori
di sovratensione DGA FF TV,
adatto per alimentazioni remote, messa a terra tramite
mrsettiera di terra. Compresa
morsettiera di terra e due
connettori F. Prodotto classe A.

Tensione massima continuativa DC: 60 V
D1 Corrente impulsiva di fulmine (10/350 µs): 2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Campo di frequenza: 0-2400 MHz

Fabbricato: DEHN
Tipo: DGA GF TV
Art.: 909704
o similare.

Certificados

Datos técnicos

Classe SPD	H
Tensione massima continuativa DC (U_C )	60 V
Corrente nominale (I_L )	2 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Campo di frequenza	0-2400 MHz
Collegamenti ingresso / uscita	connettore femmina F / connettore maschio F

Classe SPD	H
Tensione massima continuativa DC (U_C )	60 V
Corrente nominale (I_L )	2 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Livello di protezione con I_impD1 (U_P )	≤ 700 V
Livello di protezione con I_nC2 (U_P )	≤ 700 V
Livello di protezione con 1 kV/µs C3 (U_P )	≤ 600 V
Campo di frequenza	0-2400 MHz
Attenuazione tipica	0,5 dB
Attenuazione del flusso di ritorno	≥ 18 dB (-1,5 dB/ ottava)
Attenuazione dello schermo 5-300 MHz	≥ 85 dB
Attenuazione dello schermo 300-470 MHz	≥ 80 dB
Attenuazione dello schermo 470-1000 MHz	≥ 75 dB
Attenuazione dello schermo 1000-2400 MHz	≥ 55 dB
Resistenza d'onda (Z)	75 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (con conduttori collegati)	IP 30
Montaggio su	blocco di connessione a terra
Collegamenti ingresso / uscita	connettore femmina F / connettore maschio F
Messa a terra tramite	blocco di connessione a terra con morsetto a vite
Materiale involucro	metallo
Colore	lucido
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21
Accessori	blocco di connessione a terra e 2 connettori F

Se ha añadido el artículo 909704 a favoritos.

Ir a favoritos

El artículo 909704 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 909705 DGA GFF TV

GTIN 4013364105706, N.º de arancel aduanero (EU): 85363010, Peso bruto: 282.70 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Scaricatore combinato DEHNgate DGA GFF TV
Scaricatore combinato Tipo 1 / P1,
DEHNgate con uscita di prova / misurazione integrata per
sistemi coassiali 75 Ohm per televisione e satellitari
provato secondo CEI EN 61643-21
e coordinato energeticamente secondo
IEC 61643-22. Adatto per alimentazioni remote. Compresi
gli adattatori per il montaggio a parete e due
connettori F. Prodotto classe A.

Tensione massima continuativa DC: 24 V
D1 Corrente impulsiva di fulmine (10/350 µs): 2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Campo di frequenza: DC / 5-2400 MHz

Fabbricato: DEHN
Tipo: DGA GFF TV
Art.: 909705
o similare.

Certificados

Datos técnicos

Classe SPD	H{
Tensione massima continuativa DC (U_C )	24 V
Corrente nominale (I_L )	2 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Campo di frequenza	DC / 5-2400 MHz
Collegamenti ingresso / uscita	connettore femmina F / connettore maschio F

Classe SPD	H{
Tensione massima continuativa DC (U_C )	24 V
Corrente nominale (I_L )	2 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Livello di protezione con I_impD1 (U_P )	≤ 230 V
Livello di protezione con I_nC2 (U_P )	≤ 300 V
Livello di protezione con 1 kV/µs C3 (U_P )	≤ 60 V
Campo di frequenza	DC / 5-2400 MHz
Attenuazione tipica 5-862 MHz	1,7 dB
Attenuazione tipica 862-2400 MHz	1,9 dB
Attenuazione del flusso di ritorno (5-8 MHz)	≥ 10 dB
Attenuazione del flusso di ritorno (8-47 MHz)	≥ 14 dB
Attenuazione del flusso di ritorno (47-2400 MHz)	≥ 18 dB (-1,5 dB/ ottava)
Attenuazione del flusso di ritorno presa di misura (5-47 MHz)	≥ 18 dB
Attenuazione di collegamento alla presa di misure	20 dB
Attenuazione dello schermo 5-300 MHz	≥ 85 dB
Attenuazione dello schermo 300-470 MHz	≥ 80 dB
Attenuazione dello schermo 470-1000 MHz	≥ 75 dB
Attenuazione dello schermo 1000-2400 MHz	≥ 55 dB
Resistenza d'onda (Z)	75 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (con conduttori collegati)	IP 30
Montaggio su	guida profilata 35 mm secondo EN 60715 oppure a parete
Collegamenti ingresso / uscita	connettore femmina F / connettore maschio F
Messa a terra tramite	guida profilata oppure blocco di connessione
Materiale involucro	metallo
Colore	lucido
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21
Accessori	2 connettori F

Se ha añadido el artículo 909705 a favoritos.

Ir a favoritos

El artículo 909705 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DGA FF5 TV

Limitatore di sovratensione a 5 moduli per sistemi d’antenna 75 Ohm. Forma costruttiva speciale per distributori d’antenna satellitari e commutatori multipli. Il limitatore corrisponde ai requisiti di schermatura della classe A secondo EN 50083-2.
Compresi nella fornitura sono il materiale di fissaggio e il cavo PA.

1 Producto

N.º art. 909706 DGA FF5 TV

GTIN 4013364362437, N.º de arancel aduanero (EU): 85363010, Peso bruto: 284.00 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Limitatore di sovratensione DEHNgate DGA FF5 TV
Limitatore di sovratensione Tipo 2 / P1
DEHNgate a cinque canali per
sistemi coassiali TV e SAT 75 Ohm,
provato secondo CEI EN 61643-21
Accessori per il montaggio per l’equipotenzialità esterna sull'involucro
Prodotto classe A
Tensione massima continuativa DC: 20 V
D1 Corrente impulsiva di fulmine (10/350 µs): 0,5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs): 2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA
Campo di frequenza: 47-2200 MHz

Fabbricato: DEHN
Tipo: DGA FF5 TV
Art.: 909706
o similare.

Certificados

Datos técnicos

Classe SPD	T
Tensione massima continuativa DC (U_C )	20 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	0,5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Campo di frequenza	47-2200 MHz
Collegamenti ingresso / uscita	connettore femmina F / connettore femmina F

Classe SPD	T
Tensione massima continuativa DC (U_C )	20 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	0,5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Livello di protezione con I_nC2 (U_P )	≤ 500 V
Livello di protezione con 1 kV/µs C3 (U_P )	≤ 120 V
Campo di frequenza	47-2200 MHz
Attenuazione di inserzione 5-2200 MHz tip.	≤ 1 dB
Attenuazione di inserzione 5-2200 MHz tip.	≤ 3 dB
Attenuazione di paradiafonia 5-2400 MHz tip.	≥ 40 dB
Resistenza d'onda (Z)	75 Ohm
Temperatura d'esercizio (T_U )	-25 °C ... +55 °C
Grado di protezione	IP 40
Montaggio	montaggio a parete
Collegamenti ingresso / uscita	connettore femmina F / connettore femmina F
Messa a terra tramite	involucro
Materiale involucro	metallo
Colore	argento
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21
Accessori	viti di fissaggio, tassello, cavo PA

Se ha añadido el artículo 909706 a favoritos.

Ir a favoritos

El artículo 909706 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DGA G

Limitatore di sovratensione con scaricatore a gas integrato, adatto anche in sistemi con alimentazione remota. Particolarmente indicato in campi d'applicazione Wireless per interfacce di apparecchi e antenne con connessione coassiale. Disponibile con connettori SMA, BNC oppure N per il montaggio passante.

3 Productos

N.º art. 929039 DGA G SMA

GTIN 4013364135185, N.º de arancel aduanero (EU): 85366910, Peso bruto: 24.00 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Limitatore di sovratensione DEHNgate DGA G SMA
Limitatore di sovratensione Tipo 2
DEHNgate, per sistemi
coassiali di antenna 50 Ohm,
provato secondo CEI EN 61643-21.
Adatto per alimentazione remota, messa a terra
tramite passante, con scaricatore a gas
coassiale integrato in modo fisso.
Tensione massima continuativa DC: 135 V
D1 Corrente impulsiva di fulmine (10/350 µs): 1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs): 5 kA
Campo di frequenza: 0-5,8 GHz

Fabbricato: DEHN
Tipo: DGA G SMA
Art.: 929039
o similare.

Certificados

Datos técnicos

Classe SPD	B
Tensione massima continuativa DC (U_C )	135 V
Corrente nominale (I_L )	2 A
Potenza di trasmissione max	60 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Campo di frequenza	0-5,8 GHz
Collegamento	connettore femmina SMA / connettore maschio SMA

Classe SPD	B
Tensione massima continuativa DC (U_C )	135 V
Corrente nominale (I_L )	2 A
Potenza di trasmissione max	60 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Livello di protezione con I_nC2 (U_P )	≤ 700 V
Campo di frequenza	0-5,8 GHz
Attenuazione tipica	≤ 0,2 dB
Attenuazione del flusso di ritorno (DC - 3 GHz)	≥ 20 dB
Attenuazione del flusso di ritorno (3-5,8 GHz)	≥ 18 dB
Resistenza d'onda (Z)	50 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +85 °C
Grado di protezione (con conduttori collegati)	IP 65
Collegamento	connettore femmina SMA / connettore maschio SMA
Messa a terra tramite	passante Ø11,2 mm
Materiale involucro	ottone, dorato
Colore	oro
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21

Se ha añadido el artículo 929039 a favoritos.

Ir a favoritos

El artículo 929039 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 929042 DGA G BNC

GTIN 4013364091030, N.º de arancel aduanero (EU): 85366910, Peso bruto: 39.20 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Limitatore di sovratensione DEHNgate DGA G BNC
Limitatore di sovratensione Tipo 2
DEHNgate, per sistemi
coassiali di antenna 50 Ohm,
provato secondo CEI EN 61643-21.
Adatto per alimentazione remota, messa a terra
tramite passante, con scaricatore a gas
coassiale integrato in modo fisso.
Tensione massima continuativa DC: 135 V
D1 Corrente impulsiva di fulmine (10/350 µs): 1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs): 5 kA
Campo di frequenza: 0-4 GHz

Fabbricato: DEHN
Tipo: DGA G BNC
Art.: 929042
o similare.

Certificados

Datos técnicos

Classe SPD	B
Tensione massima continuativa DC (U_C )	135 V
Corrente nominale (I_L )	3,5 A
Potenza di trasmissione max	25 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Campo di frequenza	0-4 GHz
Collegamento	connettore femmina BNC / connettore maschio BNC

Classe SPD	B
Tensione massima continuativa DC (U_C )	135 V
Corrente nominale (I_L )	3,5 A
Potenza di trasmissione max	25 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Livello di protezione con I_nC2 (U_P )	≤ 650 V
Campo di frequenza	0-4 GHz
Attenuazione tipica	≤ 0,2 dB
Attenuazione del flusso di ritorno (DC - 3 GHz)	≥ 20 dB
Attenuazione del flusso di ritorno (3-4 GHz)	≥ 20 dB
Resistenza d'onda (Z)	50 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +85 °C
Grado di protezione (con conduttori collegati)	IP 20
Collegamento	connettore femmina BNC / connettore maschio BNC
Messa a terra tramite	passante Ø12,9 mm
Materiale involucro	ottone, dorato
Colore	oro
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21

Se ha añadido el artículo 929042 a favoritos.

Ir a favoritos

El artículo 929042 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 929044 DGA G N

GTIN 4013364091054, N.º de arancel aduanero (EU): 85366910, Peso bruto: 86.30 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Limitatore di sovratensione DEHNgate DGA G N
Limitatore di sovratensione Tipo 2
DEHNgate, per sistemi
coassiali di antenna 50 Ohm,
provato secondo CEI EN 61643-21.
Adatto per alimentazione remota, messa a terra
tramite passante, con scaricatore a gas
coassiale integrato in modo fisso.
Tensione massima continuativa DC: 135 V
D1 Corrente impulsiva di fulmine (10/350 µs): 1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs): 5 kA
Campo di frequenza: 0-5,8 GHz

Fabbricato: DEHN
Tipo: DGA G N
Art.: 929044
o similare.

Certificados

Datos técnicos

Classe SPD	B
Tensione massima continuativa DC (U_C )	135 V
Corrente nominale (I_L )	6 A
Potenza di trasmissione max	60 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Campo di frequenza	0-5,8 GHz
Collegamento	connettore femmina N / connettore maschio N

Classe SPD	B
Tensione massima continuativa DC (U_C )	135 V
Corrente nominale (I_L )	6 A
Potenza di trasmissione max	60 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	5 kA
Livello di protezione con I_nC2 (U_P )	≤ 650 V
Campo di frequenza	0-5,8 GHz
Attenuazione tipica	≤ 0,2 dB
Attenuazione del flusso di ritorno (DC - 5,6 GHz)	≥ 20 dB
Attenuazione del flusso di ritorno (5,6-5,8 GHz)	≥ 18,5 dB
Resistenza d'onda (Z)	50 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +85 °C
Grado di protezione (con conduttori collegati)	IP 65
Collegamento	connettore femmina N / connettore maschio N
Messa a terra tramite	Passante Ø16,2 mm
Materiale involucro	ottone, dorato
Colore	oro
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21

Se ha añadido el artículo 929044 a favoritos.

Ir a favoritos

El artículo 929044 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DGA AG

Scaricatore adatto anche in sistemi con alimentazione remota con scaricatore a gas sostituibile. Eccellente comportamento HF a lunga durata per la minima asportazione di materiale dei contatti durante la scarica dovuta alla grande superficie di contatto dello scaricatore a gas.

2 Productos

N.º art. 929043 DGA AG BNC

GTIN 4013364091047, N.º de arancel aduanero (EU): 85366910, Peso bruto: 89.60 g, Empaquetado: 1.00 pz.

Figuras

Más información

Scaricatore per corrente di fulmine DEHNgate DGA AG BNC
Scaricatore per corrente di fulmine Tipo 1
DEHNgate per sistemi
coassiali di antenna 50 Ohm,
provato secondo CEI EN 61643-21.
Adatto per alimentazione remota, messa a terra
tramite passante, adatto per la guida per
scaricatore a gas sostituibile.

Tensione massima continuativa DC: 180 V
D1 Corrente impulsiva di fulmine (10/350 µs): 5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs): 20 kA
Campo di frequenza: 0-1 GHz

Fabbricato: DEHN
Tipo: DGA AG BNC
Art.: 929043
o similare.

Certificados

Datos técnicos

Classe SPD	A
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale (I_L )	3,5 A
Potenza di trasmissione max	150 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Campo di frequenza	0-1 GHz
Collegamento	connettore femmina BNC / connettore maschio BNC

Classe SPD	A
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale (I_L )	3,5 A
Potenza di trasmissione max	150 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Livello di protezione con I_nC2 (U_P )	≤ 850 V
Campo di frequenza	0-1 GHz
Attenuazione tipica	< 0,1 dB
Attenuazione del flusso di ritorno	≥ 19 dB
Resistenza d'onda (Z)	50 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +85 °C
Grado di protezione	IP 20
Collegamento	connettore femmina BNC / connettore maschio BNC
Messa a terra tramite	passante Ø 16,1 mm
Materiale involucro	ottone, superficie affinata con 3 metalli
Colore	lucido
Scaricatore a gas sostituibile	si
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21

Se ha añadido el artículo 929043 a favoritos.

Ir a favoritos

El artículo 929043 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 929045 DGA AG N

GTIN 4013364091061, N.º de arancel aduanero (EU): 85366910, Peso bruto: 266.00 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Scaricatore per corrente di fulmine DEHNgate DGA AG N
Scaricatore per corrente di fulmine Tipo 1
DEHNgate per sistemi
coassiali di antenna 50 Ohm,
provato secondo CEI EN 61643-21.
Adatto per alimentazione remota, messa a terra
tramite passante o vite di terra, adatto per la guida per
scaricatore a gas sostituibile.
Tensione massima continuativa DC: 180 V
D1 Corrente impulsiva di fulmine (10/350 µs): 5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs): 20 kA
Campo di frequenza: 0-2,5 GHz

Fabbricato: DEHN
Tipo: DGA AG N
Art.: 929045
o similare.

Certificados

Datos técnicos

Classe SPD	A
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale (I_L )	6 A
Potenza di trasmissione max	150 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Campo di frequenza	0-2,5 GHz
Collegamento	N femmina / N maschio

Classe SPD	A
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale (I_L )	6 A
Potenza di trasmissione max	150 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Livello di protezione con I_nC2 (U_P )	≤ 850 V
Campo di frequenza	0-2,5 GHz
Attenuazione tipica	< 0,2 dB
Attenuazione del flusso di ritorno	≥ 20 dB
Resistenza d'onda (Z)	50 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +85 °C
Grado di protezione	IP 65
Collegamento	N femmina / N maschio
Messa a terra tramite	passante Ø 16,1 mm oppure vite di messa a terra
Materiale involucro	ottone, superficie affinata con tre metalli
Colore	lucido
Scaricatore a gas sostituibile	si
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21

Se ha añadido el artículo 929045 a favoritos.

Ir a favoritos

El artículo 929045 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DGA LG

Scaricatore adatto anche per alimentazione remota, con tecnologia combinata di spinterometro e lambda/4 per applicazioni in multifrequenza (sistemi multicarrier), vista la minima intermodulazione passiva. Banda particolarmente larga per tutti i servizi 4+3G e LTE.

1 Producto

N.º art. 929146 DGA LG 7 16 MFA

GTIN 4013364157156, N.º de arancel aduanero (EU): 85366910, Peso bruto: 493.00 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Scaricatore per corrente di fulmine DEHNgate DGA LG 7 16 MFA
Scaricatore per corrente di fulmine Tipo 1
DEHNgate per sistemi
coassiali di antenna 50 Ohm,
provato secondo CEI EN 61643-21.
Adatto per alimentazione remota,
costruito con tecnica Lambda/4 senza necessità di manutenzione
su misura per applicazioni Multi-Carrier
per servizi 3+4G e LTE.

Tensione massima continuativa DC: 65 V
D1 Corrente impulsiva di fulmine (10/350 µs): 5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs): 20 kA
Campo di frequenza: 690 MHz - 2,7 GHz

Fabbricato: DEHN
Tipo: DGA LG 7 16 MFA
Art.: 929146
o similare.

Certificados

Datos técnicos

Classe SPD	A
Tensione massima continuativa DC (U_C )	65 V
Corrente nominale (I_L )	13 A
Potenza di trasmissione max	1500 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Campo di frequenza	690 MHz - 2,7 GHz
Collegamento	connettore femmina 7/16 / connettore maschio 7/16

Classe SPD	A
Tensione massima continuativa DC (U_C )	65 V
Corrente nominale (I_L )	13 A
Potenza di trasmissione max	1500 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Livello di protezione con I_nC2 (U_P )	≤ 800 V
Campo di frequenza	690 MHz - 2,7 GHz
Attenuazione tipica	≤ 0,1 dB
Attenuazione del flusso di ritorno	≥ 28 dB
Resistenza d'onda (Z)	50 Ohm
Intermodulazione	tipicamente -160 dBc @ 2*43 dBm
Temperatura d'esercizio (T_U )	-40 °C ... +85 °C
Grado di protezione	IP 67
Collegamento	connettore femmina 7/16 / connettore maschio 7/16
Messa a terra tramite	passaggio Ø 29,5 mm o vite di messa a terra M8
Materiale involucro	ottone, superficie affinata con 3 metalli
Colore	lucido
Scaricatore a gas sostituibile	sì
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21

Se ha añadido el artículo 929146 a favoritos.

Ir a favoritos

El artículo 929146 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DGA L4

Scaricatore combinato in tecnica lambda/4, privo di manutenzione per applicazioni in multifrequenza (sistemi multicarrier). Gli apparecchi di protezione possono anche scaricare elevate correnti parziali di fulmine. L'alimentazione remota non è possibile, perché lo scaricatore costituisce per segnali a bassa frequenza un corto circuito galvanico. A banda particolarmente larga per tutti i servizi 4+3G e LTE.

2 Productos

N.º art. 929047 DGA L4 7 16 S

GTIN 4013364091085, N.º de arancel aduanero (EU): 85366910, Peso bruto: 467.00 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Scaricatore combinato DEHNgate DGA LG 7 16 S
Scaricatore combinato Tipo 1
DEHNgate per sistemi
coassiali di antenna 50 Ohm,
provato secondo CEI EN 61643-21.
Costruito con
tecnica Lambda/4 senza necessità di manutenzione
con attenuazione minima di intermodulazione.
A lunga resistenza per mezzo del
connettore CuBe e
rivestimento triplo in metallo senza nichel.
Messa a terra tramite vite di terra.

Tensione massima continuativa DC: 0 V
D1 Corrente impulsiva di fulmine (10/350 µs): 25 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs): 50 kA
Campo di frequenza: 380-512 MHz

Fabbricato: DEHN
Tipo: DGA L4 7 16 S
Art.: 929047
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	0 V
Corrente nominale (I_L )	0 A
Potenza di trasmissione max	3000 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	50 kA
Campo di frequenza	380-512 MHz
Collegamento	connettore femmina 7/16 / connettore maschio 7/16

Classe SPD	M
Tensione massima continuativa DC (U_C )	0 V
Corrente nominale (I_L )	0 A
Potenza di trasmissione max	3000 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	50 kA
Livello di protezione con I_nC2 (U_P )	≤ 130 V
Campo di frequenza	380-512 MHz
Attenuazione tipica	< 0,1 dB
Attenuazione del flusso di ritorno	≥ 20 dB
Resistenza d'onda (Z)	50 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +85 °C
Grado di protezione	IP 65
Collegamento	connettore femmina 7/16 / connettore maschio 7/16
Messa a terra tramite	vite di messa a terra
Materiale involucro	ottone, superficie affinata con 3 metalli
Colore	lucido
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21

Se ha añadido el artículo 929047 a favoritos.

Ir a favoritos

El artículo 929047 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 929148 DGA L4 7 16 MFA

GTIN 4013364157163, N.º de arancel aduanero (EU): 85366910, Peso bruto: 476.00 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Scaricatore combinato DEHNgate DGA L4 7 16 MFA
Scaricatore combinato Tipo 1 / P1
DEHNgate per sistemi
coassiali di antenna 50 Ohm,
provato secondo CEI EN 61643-21.
Costruito con
tecnica Lambda/4 senza necessità di manutenzione,
su misura per applicazioni Multi-Carrier,
con intermodulazione passiva minima.
A banda molto larga per tutti i
servizi 3+4G e LTE
Messa a terra tramite passante
o vite di terra.

Tensione massima continuativa DC: 0 V
D1 Corrente impulsiva di fulmine (10/350 µs): 40 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs): 80 kA
Campo di frequenza: 690 MHz - 2,7 GHz

Fabbricato: DEHN
Tipo: DGA L4 7 16 MFA
Art.: 929148
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	0 V
Corrente nominale (I_L )	0 A
Potenza di trasmissione max	1500 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	40 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	80 kA
Campo di frequenza	690 MHz - 2,7 GHz
Collegamento	7/16 femmina / 7/16 maschio

Classe SPD	M
Tensione massima continuativa DC (U_C )	0 V
Corrente nominale (I_L )	0 A
Potenza di trasmissione max	1500 W
D1 Corrente impulsiva di fulmine (10/350 µs) (I_imp )	40 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	80 kA
Livello di protezione con I_nC2 (U_P )	≤ 300 V
Campo di frequenza	690 MHz - 2,7 GHz
Attenuazione tipica	≤ 0,1 dB
Attenuazione del flusso di ritorno	≥ 28 dB
Resistenza d'onda (Z)	50 Ohm
Intermodulazione	tipicamente -160 dBc @ 2*43 dBm
Temperatura d'esercizio (T_U )	-40 °C ... +85 °C
Grado di protezione	IP 67
Collegamento	7/16 femmina / 7/16 maschio
Messa a terra tramite	Passaggio Ø 29,5 mm o vite di messa a terra M8
Materiale involucro	ottone, superficie affinata con 3 metalli
Colore	lucido
Norma di riferimento per le prova	IEC 61643-21 / EN 61643-21

Se ha añadido el artículo 929148 a favoritos.

Ir a favoritos

El artículo 929148 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNgate – limitatore per connessione coassiale

Detalles

DGA BNC VC

N.º art. 909710 DGA BNC VCD

Debe estar registrado para descargar 909710.stp.

Debe estar registrado para descargar 909710.igs.

Debe estar registrado para descargar 909710.jt.

Debe estar registrado para descargar 909710.dwg.

Debe estar registrado para descargar 909710m_E.dxf.

Debe estar registrado para descargar DEHN.909710.wspak.

Debe estar registrado para descargar DEHN.909710.edz.

Se ha añadido el artículo 909710 a favoritos.

El artículo 909710 ha sido añadido a la cesta de compra.

N.º art. 909711 DGA BNC VCID

Debe estar registrado para descargar 909710.stp.

Debe estar registrado para descargar 909710.igs.

Debe estar registrado para descargar 909710.jt.

Debe estar registrado para descargar 909710.dwg.

Debe estar registrado para descargar 909710m_E.dxf.

Debe estar registrado para descargar DEHN.909711.wspak.

Debe estar registrado para descargar DEHN.909711.edz.

Se ha añadido el artículo 909711 a favoritos.

El artículo 909711 ha sido añadido a la cesta de compra.

DGA TV

N.º art. 909703 DGA FF TV

Se ha añadido el artículo 909703 a favoritos.

El artículo 909703 ha sido añadido a la cesta de compra.

N.º art. 909704 DGA GF TV

Se ha añadido el artículo 909704 a favoritos.

El artículo 909704 ha sido añadido a la cesta de compra.

N.º art. 909705 DGA GFF TV

Debe estar registrado para descargar 909705.stp.

Debe estar registrado para descargar 909705.igs.

Debe estar registrado para descargar 909705.jt.

Debe estar registrado para descargar 909705.dwg.

Debe estar registrado para descargar 909703_909704_909705m_E.dxf.

Se ha añadido el artículo 909705 a favoritos.

El artículo 909705 ha sido añadido a la cesta de compra.

DGA FF5 TV

N.º art. 909706 DGA FF5 TV

Debe estar registrado para descargar 909706.stp.

Debe estar registrado para descargar 909706.igs.

Debe estar registrado para descargar 909706.jt.

Debe estar registrado para descargar 909706.dwg.

Debe estar registrado para descargar 909706.dxf.

Debe estar registrado para descargar DEHN.909706.wspak.

Debe estar registrado para descargar DEHN.909706.edz.

Se ha añadido el artículo 909706 a favoritos.

El artículo 909706 ha sido añadido a la cesta de compra.

DGA G

N.º art. 929039 DGA G SMA

Debe estar registrado para descargar 929039.stp.

Debe estar registrado para descargar 929039.igs.

Debe estar registrado para descargar 929039.jt.

Debe estar registrado para descargar 929039.dwg.

Debe estar registrado para descargar 929039m_D.dxf.

Debe estar registrado para descargar DEHN.929039.wspak.

Debe estar registrado para descargar DEHN.929039.edz.

Se ha añadido el artículo 929039 a favoritos.

El artículo 929039 ha sido añadido a la cesta de compra.

N.º art. 929042 DGA G BNC

Debe estar registrado para descargar 929042.stp.

Debe estar registrado para descargar 929042.igs.

Debe estar registrado para descargar 929042.jt.

Debe estar registrado para descargar 929042.dwg.

Debe estar registrado para descargar 929042m_D.dxf.

Debe estar registrado para descargar DEHN.929042.wspak.

Debe estar registrado para descargar DEHN.929042.edz.

Se ha añadido el artículo 929042 a favoritos.

El artículo 929042 ha sido añadido a la cesta de compra.

N.º art. 929044 DGA G N

Debe estar registrado para descargar 929044.stp.

Debe estar registrado para descargar 929044.igs.

Debe estar registrado para descargar 929044.jt.

Debe estar registrado para descargar 929044.dwg.

Debe estar registrado para descargar 929044m_D.dxf.

Debe estar registrado para descargar DEHN.929044.wspak.

Debe estar registrado para descargar DEHN.929044.edz.

Se ha añadido el artículo 929044 a favoritos.

El artículo 929044 ha sido añadido a la cesta de compra.
