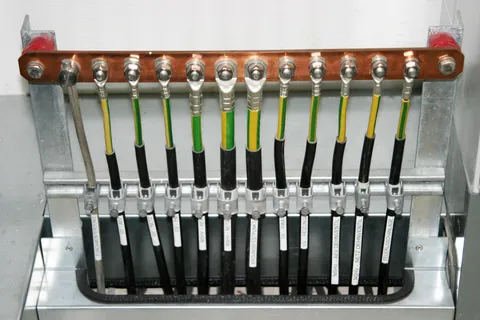

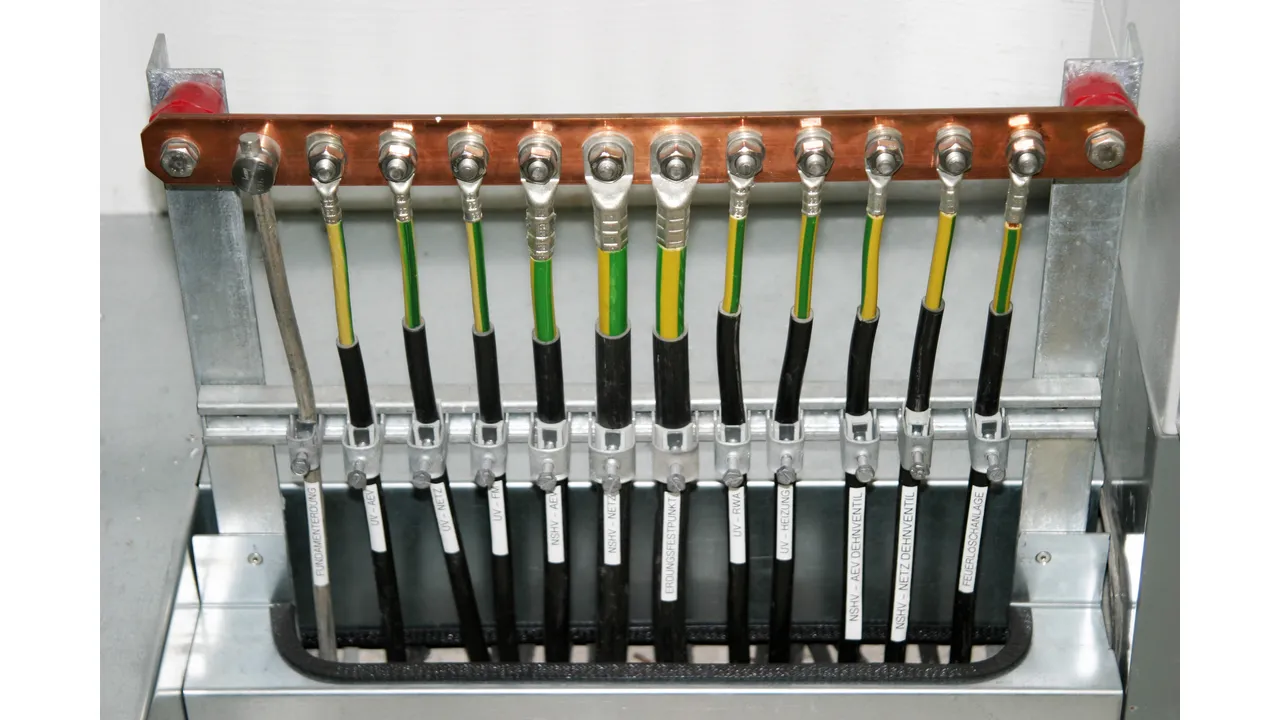

Barres de liaison équipotentielle – Industrie

Barres de liaison équipotentielle pour la protection et la liaison équipotentielle fonctionnelle selon DIN VDE 0100-410/540 et pour la liaison équipotentielle de protection contre la foudre selon DIN EN 62305-3 (VDE 0185-305-3).
Également pour l’utilisation dans les zones EX 2/22 (vis protégées contre l’auto-desserrage).

Version :
– Avec rondelle élastique
– Isolant UP (thermodurcissable, rouge) avec filetage M10
– Résistant aux UV, non halogéné

6 raccordements

2 Productos

N.º art. 472207 PAS I 6AP M10 CU

GTIN 4013364090927, N.º de arancel aduanero (EU): 85359000, Peso bruto: 964.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Nombre - raccordements: 6
Matériau: Cu
Dimensions: 295 x 40 x 5 mm
Section: 200 mm2
Courant de court-circuit (AC 50 Hz/DC): 39 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 6AP M10 CU
Référence: 472207
ou équivalent

Certificados

Datos técnicos

Nombre - raccordements	6
Matériau	Cu
Dimensions (l x b x t1)	295 x 40 x 5 mm
Section	200 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	39 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Nombre - raccordements	6
Matériau	Cu
Dimensions (l x b x t1)	295 x 40 x 5 mm
Section	200 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	39 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Couleur - isolant	rouge ●
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Se ha añadido el artículo 472207 a favoritos.

Ir a favoritos

El artículo 472207 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 472209 PAS I 6AP M10 V2A

GTIN 4013364090934, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.01 kg, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Nombre - raccordements: 6
Matériau: INOX
Matériau n°: 1.4301 / 1.4303
Dimensions: 295 x 40 x 6 mm
Section: 240 mm2
Courant de court-circuit (AC 50 Hz/DC): 8,9 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 6AP M10 V2A
Référence: 472209
ou équivalent

Certificados

Datos técnicos

Nombre - raccordements	6
Matériau	INOX
Dimensions (l x b x t1)	295 x 40 x 6 mm
Section	240 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,9 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Nombre - raccordements	6
Matériau	INOX
Matériau n°	1.4301 / 1.4303
Dimensions (l x b x t1)	295 x 40 x 6 mm
Section	240 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,9 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Couleur - isolant	rouge ●
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Se ha añadido el artículo 472209 a favoritos.

Ir a favoritos

El artículo 472209 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

8 raccordements

2 Productos

N.º art. 472227 PAS I 8AP M10 CU

GTIN 4013364096424, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.14 kg, Empaquetado: 1.00 pièce(s)

Predecesor

Figuras

Open PDF

Más información

Archivos CAD

Nombre - raccordements: 8
Matériau: Cu
Dimensions: 365 x 40 x 5 mm
Section: 200 mm2
Courant de court-circuit (AC 50 Hz/DC): 39 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 8AP M10 CU
Référence: 472227
ou équivalent

Certificados

Datos técnicos

Nombre - raccordements	8
Matériau	Cu
Dimensions (l x b x t1)	365 x 40 x 5 mm
Section	200 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	39 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Nombre - raccordements	8
Matériau	Cu
Dimensions (l x b x t1)	365 x 40 x 5 mm
Section	200 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	39 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Couleur - isolant	rouge ●
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Se ha añadido el artículo 472227 a favoritos.

Ir a favoritos

El artículo 472227 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 472229 PAS I 8AP M10 V2A

GTIN 4013364096431, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.18 kg, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Nombre - raccordements: 8
Matériau: INOX
Matériau n°: 1.4301 / 1.4303
Dimensions: 365 x 40 x 6 mm
Section: 240 mm2
Courant de court-circuit (AC 50 Hz/DC): 8,9 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 8AP M10 V2A
Référence: 472229
ou équivalent

Certificados

Datos técnicos

Nombre - raccordements	8
Matériau	INOX
Dimensions (l x b x t1)	365 x 40 x 6 mm
Section	240 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,9 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Nombre - raccordements	8
Matériau	INOX
Matériau n°	1.4301 / 1.4303
Dimensions (l x b x t1)	365 x 40 x 6 mm
Section	240 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,9 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Couleur - isolant	rouge ●
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Se ha añadido el artículo 472229 a favoritos.

Ir a favoritos

El artículo 472229 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

10 raccordements

2 Productos

N.º art. 472217 PAS I 10AP M10 CU

GTIN 4013364090941, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.35 kg, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Nombre - raccordements: 10
Matériau: Cu
Dimensions: 435 x 40 x 5 mm
Section: 200 mm2
Courant de court-circuit (AC 50 Hz/DC): 39 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 10AP M10 CU
Référence: 472217
ou équivalent

Certificados

Datos técnicos

Nombre - raccordements	10
Matériau	Cu
Dimensions (l x b x t1)	435 x 40 x 5 mm
Section	200 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	39 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Nombre - raccordements	10
Matériau	Cu
Dimensions (l x b x t1)	435 x 40 x 5 mm
Section	200 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	39 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Couleur - isolant	rouge ●
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Se ha añadido el artículo 472217 a favoritos.

Ir a favoritos

El artículo 472217 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 472219 PAS I 10AP M10 V2A

GTIN 4013364090958, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.41 kg, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Nombre - raccordements: 10
Matériau: INOX
Matériau n°: 1.4301 / 1.4303
Dimensions: 435 x 40 x 6 mm
Section: 240 mm2
Courant de court-circuit (AC 50 Hz/DC): 8,9 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 10AP M10 V2A
Référence: 472219
ou équivalent

Certificados

Datos técnicos

Nombre - raccordements	10
Matériau	INOX
Dimensions (l x b x t1)	435 x 40 x 6 mm
Section	240 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,9 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Nombre - raccordements	10
Matériau	INOX
Matériau n°	1.4301 / 1.4303
Dimensions (l x b x t1)	435 x 40 x 6 mm
Section	240 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,9 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Couleur - isolant	rouge ●
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Se ha añadido el artículo 472219 a favoritos.

Ir a favoritos

El artículo 472219 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

12 raccordements

2 Productos

N.º art. 472237 PAS I 12AP M10 CU

GTIN 4013364096448, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.53 kg, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Nombre - raccordements: 12
Matériau: Cu
Dimensions: 505 x 40 x 5 mm
Section: 200 mm2
Courant de court-circuit (AC 50 Hz/DC): 39 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 12AP M10 CU
Référence: 472237
ou équivalent

Certificados

Datos técnicos

Nombre - raccordements	12
Matériau	Cu
Dimensions (l x b x t1)	505 x 40 x 5 mm
Section	200 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	39 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Nombre - raccordements	12
Matériau	Cu
Dimensions (l x b x t1)	505 x 40 x 5 mm
Section	200 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	39 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Couleur - isolant	rouge ●
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Se ha añadido el artículo 472237 a favoritos.

Ir a favoritos

El artículo 472237 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 472239 PAS I 12AP M10 V2A

GTIN 4013364096455, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.59 kg, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Nombre - raccordements: 12
Matériau: INOX
Matériau n°: 1.4301 / 1.4303
Dimensions: 505 x 40 x 6 mm
Section: 240 mm2
Courant de court-circuit (AC 50 Hz/DC): 8,9 kA
Vis: M10 x 25 mm
Matériau - vis / écrou: INOX
Version: avec rondelle Grower
Matériau - isolant: UP
Normes: NF EN 62561-1

produit : DEHN
Type: PAS I 12AP M10 V2A
Référence: 472239
ou équivalent

Certificados

Datos técnicos

Nombre - raccordements	12
Matériau	INOX
Dimensions (l x b x t1)	505 x 40 x 6 mm
Section	240 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,9 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Nombre - raccordements	12
Matériau	INOX
Matériau n°	1.4301 / 1.4303
Dimensions (l x b x t1)	505 x 40 x 6 mm
Section	240 mm²
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,9 kA
Vis	di M10 x 25 mm
Matériau - vis / écrou	INOX
Version	avec rondelle Grower
Matériau - isolant	UP
Couleur - isolant	rouge ●
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Se ha añadido el artículo 472239 a favoritos.

Ir a favoritos

El artículo 472239 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Resultados de los productos (0)

Results for content (0)

Barres de liaison équipotentielle – Industrie

6 raccordements

N.º art. 472207 PAS I 6AP M10 CU

Se ha añadido el artículo 472207 a favoritos.

El artículo 472207 ha sido añadido a la cesta de compra.

N.º art. 472209 PAS I 6AP M10 V2A

Se ha añadido el artículo 472209 a favoritos.

El artículo 472209 ha sido añadido a la cesta de compra.

8 raccordements

N.º art. 472227 PAS I 8AP M10 CU

Se ha añadido el artículo 472227 a favoritos.

El artículo 472227 ha sido añadido a la cesta de compra.

N.º art. 472229 PAS I 8AP M10 V2A

Se ha añadido el artículo 472229 a favoritos.

El artículo 472229 ha sido añadido a la cesta de compra.

10 raccordements

N.º art. 472217 PAS I 10AP M10 CU

Se ha añadido el artículo 472217 a favoritos.

El artículo 472217 ha sido añadido a la cesta de compra.

N.º art. 472219 PAS I 10AP M10 V2A

Se ha añadido el artículo 472219 a favoritos.

El artículo 472219 ha sido añadido a la cesta de compra.

12 raccordements

N.º art. 472237 PAS I 12AP M10 CU

Se ha añadido el artículo 472237 a favoritos.

El artículo 472237 ha sido añadido a la cesta de compra.

N.º art. 472239 PAS I 12AP M10 V2A

Se ha añadido el artículo 472239 a favoritos.

El artículo 472239 ha sido añadido a la cesta de compra.

Barres de liaison équipotentielle – Industrie

6 raccordements

N.º art. 472207 PAS I 6AP M10 CU

Debe estar registrado para descargar 472207.stp.

Debe estar registrado para descargar 472207.igs.

Debe estar registrado para descargar 472207.dwg.

Debe estar registrado para descargar 472207m_D.dxf.

Se ha añadido el artículo 472207 a favoritos.

El artículo 472207 ha sido añadido a la cesta de compra.

N.º art. 472209 PAS I 6AP M10 V2A

Debe estar registrado para descargar 472207.stp.

Debe estar registrado para descargar 472207.igs.

Debe estar registrado para descargar 472207.dwg.

Debe estar registrado para descargar 472207m_D.dxf.

Se ha añadido el artículo 472209 a favoritos.

El artículo 472209 ha sido añadido a la cesta de compra.

8 raccordements

N.º art. 472227 PAS I 8AP M10 CU

Debe estar registrado para descargar 472227.stp.

Debe estar registrado para descargar 472227.igs.

Debe estar registrado para descargar 472227.jt.

Debe estar registrado para descargar 472227.dwg.

Debe estar registrado para descargar 472227m_D.dxf.

Se ha añadido el artículo 472227 a favoritos.

El artículo 472227 ha sido añadido a la cesta de compra.

N.º art. 472229 PAS I 8AP M10 V2A

Debe estar registrado para descargar 472227.stp.

Debe estar registrado para descargar 472227.igs.

Debe estar registrado para descargar 472227.jt.

Debe estar registrado para descargar 472227.dwg.

Debe estar registrado para descargar 472227m_D.dxf.

Se ha añadido el artículo 472229 a favoritos.

El artículo 472229 ha sido añadido a la cesta de compra.

10 raccordements

N.º art. 472217 PAS I 10AP M10 CU

Debe estar registrado para descargar 472219.stp.

Debe estar registrado para descargar 472219.igs.

Debe estar registrado para descargar 472219.jt.

Debe estar registrado para descargar 472219.dwg.

Debe estar registrado para descargar 472217m_D.dxf.

Se ha añadido el artículo 472217 a favoritos.

El artículo 472217 ha sido añadido a la cesta de compra.

N.º art. 472219 PAS I 10AP M10 V2A

Debe estar registrado para descargar 472219.stp.

Debe estar registrado para descargar 472219.igs.

Debe estar registrado para descargar 472219.jt.

Debe estar registrado para descargar 472219.dwg.

Debe estar registrado para descargar 472217m_D.dxf.

Se ha añadido el artículo 472219 a favoritos.

El artículo 472219 ha sido añadido a la cesta de compra.

12 raccordements

N.º art. 472237 PAS I 12AP M10 CU

Debe estar registrado para descargar 472237.stp.

Debe estar registrado para descargar 472237.igs.

Debe estar registrado para descargar 472237.jt.

Debe estar registrado para descargar 472237.dwg.

Debe estar registrado para descargar 472237m_D.dxf.

Se ha añadido el artículo 472237 a favoritos.

El artículo 472237 ha sido añadido a la cesta de compra.

N.º art. 472239 PAS I 12AP M10 V2A

Debe estar registrado para descargar 472237.stp.

Debe estar registrado para descargar 472237.igs.

Debe estar registrado para descargar 472237.jt.

Debe estar registrado para descargar 472237.dwg.

Debe estar registrado para descargar 472237m_D.dxf.

Se ha añadido el artículo 472239 a favoritos.

El artículo 472239 ha sido añadido a la cesta de compra.
