Barres d'équilibrage de potentiel R15 avec bornes de jonction/kit d'assemblage

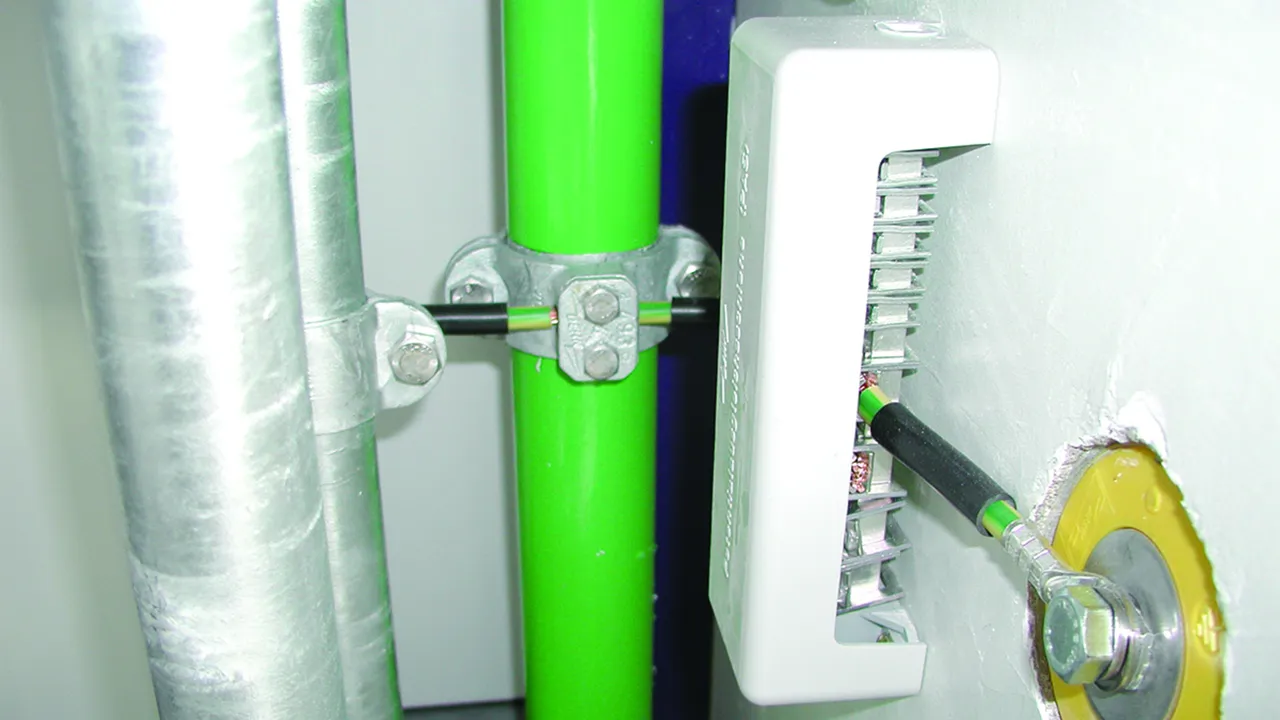

Barre d'équilibrage de potentiel pour l'équilibrage principal de potentiel pour la protection contre la foudre selon NF EN 62305-3.Version :

testée selon DIN VDE 0609
15 modules
supports de fixation et couvercle en matière plastique, gris (non halogéné)
couvercle plombable/étiquetable
bornes à cage en St/gal Zn

Version A

Raccordements pour :
7 conducteurs 2,5-25 mm²(rigide/multi-brins).
2 conducteurs 16-95 mm²(rigide/multi-brins) ou rond Ø8-10 mm.
1 conducteur plat jusqu'à 30 x 4 mm.

1 Producto

N.º art. 563010 PAS AH RK 7X25 2X8.10 1XFL30

GTIN 4013364027800, N.º de arancel aduanero (EU): 85359000, Peso bruto: 469.10 g, Empaquetado: 1.00 pièce(s)

Predecesor

Figuras

Open PDF

Más información

Archivos CAD

Raccordement (rigide / multi-brins): 7x 2,5-25 mm2
Raccordement rond (rigide / multi-brins / câble): 2x 8-10 mm ou 16-95 mm2
Raccordement plat: 1x -30 x 4 mm
Barre d'assemblage: Ms/gal Sn
Section: 100 mm2
Fixation: [4x] 6 x 12 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PAS AH RK 7X25 2X8.10 1XFL30
Référence: 563010
ou équivalent

Certificados

Datos técnicos

Barre d'assemblage	Ms/gal Sn
Section	100 mm²
Fixation	[4x] 6 x 12 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Raccordement (rigide / multi-brins)	7x 2,5-25 mm²
Raccordement rond (rigide / multi-brins / câble)	2x 8-10 mm ou 16-95 mm²
Raccordement plat	1x -30 x 4 mm
Barre d'assemblage	Ms/gal Sn
Section	100 mm²
Fixation	[4x] 6 x 12 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Courant de court-circuit (50 Hz) (1 s ; ≤ 300 °C)	9,2 kA *⁾
Contrôle du courant continu (25 A; ≤ 45 K)	réussi *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Se ha añadido el artículo 563010 a favoritos.

Ir a favoritos

El artículo 563010 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Version B

Raccordements pour :
5 conducteurs 2,5-25 mm²(rigide/multi-brins).
3 conducteurs 16-95 mm² (rigide/multi-brins) ou rond Ø8-10 mm.
1 conducteur plat jusqu'à 30 x 4 mm.

1 Producto

N.º art. 563020 PAS AH RK 5X25 3X8.10 1XFL30

GTIN 4013364027817, N.º de arancel aduanero (EU): 85359000, Peso bruto: 481.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Raccordement (rigide / multi-brins): 5x 2,5-25 mm2
Raccordement rond (rigide / multi-brins / câble): 3x 8-10 mm ou 16-95 mm2
Raccordement plat: 1x -30 x 4 mm
Barre d'assemblage: Ms/gal Sn
Section: 100 mm2
Fixation: [4x] 6 x 12 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PAS AH RK 5X25 3X8.10 1XFL30
Référence: 563020
ou équivalent

Certificados

Datos técnicos

Barre d'assemblage	Ms/gal Sn
Section	100 mm²
Fixation	[4x] 6 x 12 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Raccordement (rigide / multi-brins)	5x 2,5-25 mm²
Raccordement rond (rigide / multi-brins / câble)	3x 8-10 mm ou 16-95 mm²
Raccordement plat	1x -30 x 4 mm
Barre d'assemblage	Ms/gal Sn
Section	100 mm²
Fixation	[4x] 6 x 12 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Se ha añadido el artículo 563020 a favoritos.

Ir a favoritos

El artículo 563020 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Version C

Raccordements pour :
13 conducteurs 2,5-25 mm²(rigide/multi-brins).
1 conducteur 16-95 mm² (rigide/multi-brins) ou rond Ø8-10 mm.

1 Producto

N.º art. 563030 PAS AH RK 13X25 1X8.10

GTIN 4013364027824, N.º de arancel aduanero (EU): 85359000, Peso bruto: 444.20 g, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Raccordement (rigide / multi-brins): 13x 2,5-25 mm2
Raccordement rond (rigide / multi-brins / câble): 1x 8-10 mm ou 16-95 mm2
Barre d'assemblage: Ms/gal Sn
Section: 100 mm2
Fixation: [4x] 6 x 12 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PAS AH RK 13X25 1X8.10
Référence: 563030
ou équivalent

Certificados

Datos técnicos

Barre d'assemblage	Ms/gal Sn
Section	100 mm²
Fixation	[4x] 6 x 12 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Raccordement (rigide / multi-brins)	13x 2,5-25 mm²
Raccordement rond (rigide / multi-brins / câble)	1x 8-10 mm ou 16-95 mm²
Barre d'assemblage	Ms/gal Sn
Section	100 mm²
Fixation	[4x] 6 x 12 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Contrôle du courant continu (25 A; ≤ 45 K)	réussi *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Se ha añadido el artículo 563030 a favoritos.

Ir a favoritos

El artículo 563030 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Version D

Raccordements pour :
7 conducteurs 2,5-25 mm²(rigide/multi-brins).
1 conducteur 16-95 mm² (rigide/multi-brins) ou rond Ø8-10 mm.
1 conducteur plat jusqu'à 40 x 5.

1 Producto

N.º art. 563040 PAS AH RK 7X25 2X8.10 1XFL40

GTIN 4013364082861, N.º de arancel aduanero (EU): 85359000, Peso bruto: 460.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Raccordement (rigide / multi-brins): 7x 2,5-25 mm2
Raccordement rond (rigide / multi-brins / câble): 2x 8-10 mm ou 16-95 mm2
Raccordement plat: 1x -40 x 5 mm
Barre d'assemblage: Ms/gal Sn
Section: 100 mm2
Fixation: [4x] 6 x 12 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PAS AH RK 7X25 2X8.10 1XFL40
Référence: 563040
ou équivalent

Certificados

Datos técnicos

Barre d'assemblage	Ms/gal Sn
Section	100 mm²
Fixation	[4x] 6 x 12 mm
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Raccordement (rigide / multi-brins)	7x 2,5-25 mm²
Raccordement rond (rigide / multi-brins / câble)	2x 8-10 mm ou 16-95 mm²
Raccordement plat	1x -40 x 5 mm
Barre d'assemblage	Ms/gal Sn
Section	100 mm²
Fixation	[4x] 6 x 12 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Courant de court-circuit (50 Hz) (1 s ; ≤ 300 °C)	9,4 kA *⁾
Normes	NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Se ha añadido el artículo 563040 a favoritos.

Ir a favoritos

El artículo 563040 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
