Raccords de croisement avec vis à tête bombée pour connexions se trouvant sous terre ou en surface

pour conducteurs perpendiculaires, parallèles ou en T. Version avec protection anti-torsion, montage avec outil.

Avec plaque intermédiaire pour conducteurs ronds et plats

2 Productos

N.º art. 318203 KS 8.10 8.10 FL30 ZP FRSM8 STTZN

GTIN 4013364159914, N.º de arancel aduanero (EU): 85359000, Peso bruto: 333.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

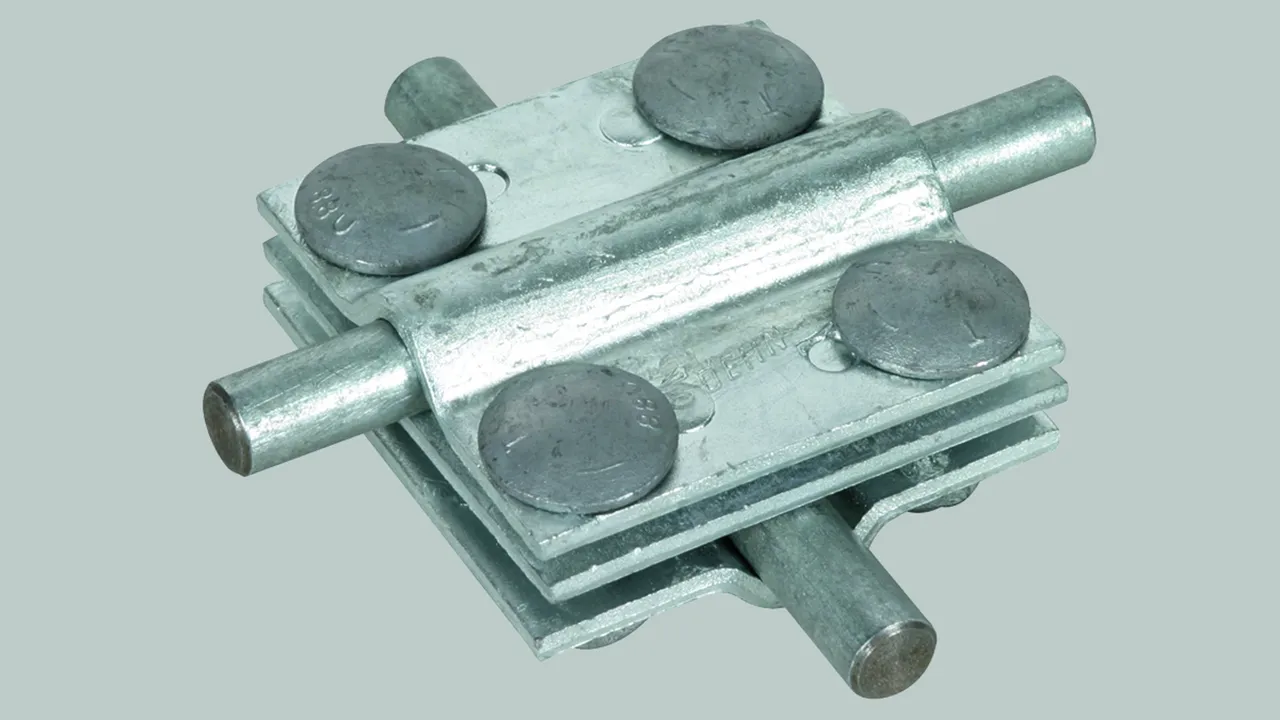

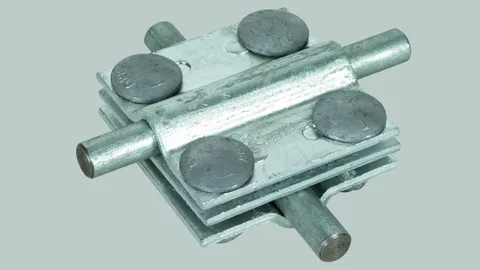

Raccords de croisement avec plaquette intermédiaire pour conducteurs ronds et plats St/tZn
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: St/tZn
Plage de serrage rd / rd: 8-10 / 8-10 mm
Plage de serrage rd / pl: 8-10 / 30 mm
Plage de serrage pl / pl: 30 / 30 mm
Plaquette intermédiaire: oui
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 8.10 FL30 ZP FRSM8 STTZN
Référence: 318203
ou équivalent

Certificados

Datos técnicos

Matériau - borne	St/tZn
Plage de serrage rd / rd	8-10 / 8-10 mm
Plage de serrage rd / pl	8-10 / 30 mm
Plage de serrage pl / pl	30 / 30 mm
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	14 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage rd / rd	8-10 / 8-10 mm
Plage de serrage rd / pl	8-10 / 30 mm
Plage de serrage pl / pl	30 / 30 mm
Vis	e M8 x 25 mm
Matériau - vis / écrou	St/tZn
Dimensions	60 x 60 x 3 mm
Plaquette intermédiaire	oui
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	14 kA
Revêtement de zinc selon NF EN 1461	~50 µm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 318203 a favoritos.

Ir a favoritos

El artículo 318203 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 318229 KS 8.10 8.10 FL30 ZP FRSM8 V4A

GTIN 4013364159938, N.º de arancel aduanero (EU): 85359000, Peso bruto: 327.00 g, Empaquetado: 25.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Raccords de croisement avec plaquette intermédiaire pour conducteurs ronds et plats INOX (V4A)
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: INOX (V4A)
Plage de serrage rd / rd: 8-10 / 8-10 mm
Plage de serrage rd / pl: 8-10 / 30 mm
Plage de serrage pl / pl: 30 / 30 mm
Matériau n°: 1.4571 / 1.4404 / 1.4401
Plaquette intermédiaire: oui
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 8.10 FL30 ZP FRSM8 V4A
Référence: 318229
ou équivalent

Certificados

Datos técnicos

Matériau - borne	INOX (V4A)
Plage de serrage rd / rd	8-10 / 8-10 mm
Plage de serrage rd / pl	8-10 / 30 mm
Plage de serrage pl / pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-70 mm²
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	7 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	INOX (V4A)
Plage de serrage rd / rd	8-10 / 8-10 mm
Plage de serrage rd / pl	8-10 / 30 mm
Plage de serrage pl / pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-70 mm²
Vis	e M8 x 25 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Dimensions	60 x 60 x 3 mm
Plaquette intermédiaire	oui
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	7 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 318229 a favoritos.

Ir a favoritos

El artículo 318229 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Sans plaque intermédiaire pour conducteurs ronds et plats

2 Productos

N.º art. 318205 KS 8.10 FL30 FRSM8 STTZN

GTIN 4013364159921, N.º de arancel aduanero (EU): 85359000, Peso bruto: 249.00 g, Empaquetado: 25.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Raccords de croisement sans plaquette intermédiaire pour conducteurs ronds et plats St/tZn
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: St/tZn
Plage de serrage rd / pl: 8-10 / 30 mm
Plage de serrage pl / pl: 30 / 30 mm
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 FL30 FRSM8 STTZN
Référence: 318205
ou équivalent

Certificados

Datos técnicos

Matériau - borne	St/tZn
Plage de serrage rd / pl	8-10 / 30 mm
Plage de serrage pl / pl	30 / 30 mm
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	14 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage rd / pl	8-10 / 30 mm
Plage de serrage pl / pl	30 / 30 mm
Vis	e M8 x 25 mm
Matériau - vis / écrou	St/tZn
Dimensions	60 x 60 x 3 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	14 kA
Revêtement de zinc selon NF EN 1461	~50 µm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 318205 a favoritos.

Ir a favoritos

El artículo 318205 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 318239 KS 8.10 FL30 FRSM8 V4A

GTIN 4013364159945, N.º de arancel aduanero (EU): 85359000, Peso bruto: 244.00 g, Empaquetado: 25.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Raccords de croisement sans plaquette intermédiaire pour conducteurs ronds et plats INOX (V4A)
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: INOX (V4A)
Plage de serrage rd / pl: 8-10 / 30 mm
Plage de serrage pl / pl: 30 / 30 mm
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 FL30 FRSM8 V4A
Référence: 318239
ou équivalent

Certificados

Datos técnicos

Matériau - borne	INOX (V4A)
Plage de serrage rd / pl	8-10 / 30 mm
Plage de serrage pl / pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-120 mm²
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	7,4 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	INOX (V4A)
Plage de serrage rd / pl	8-10 / 30 mm
Plage de serrage pl / pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-120 mm²
Vis	e M8 x 25 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Dimensions	60 x 60 x 3 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	7,4 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 318239 a favoritos.

Ir a favoritos

El artículo 318239 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
