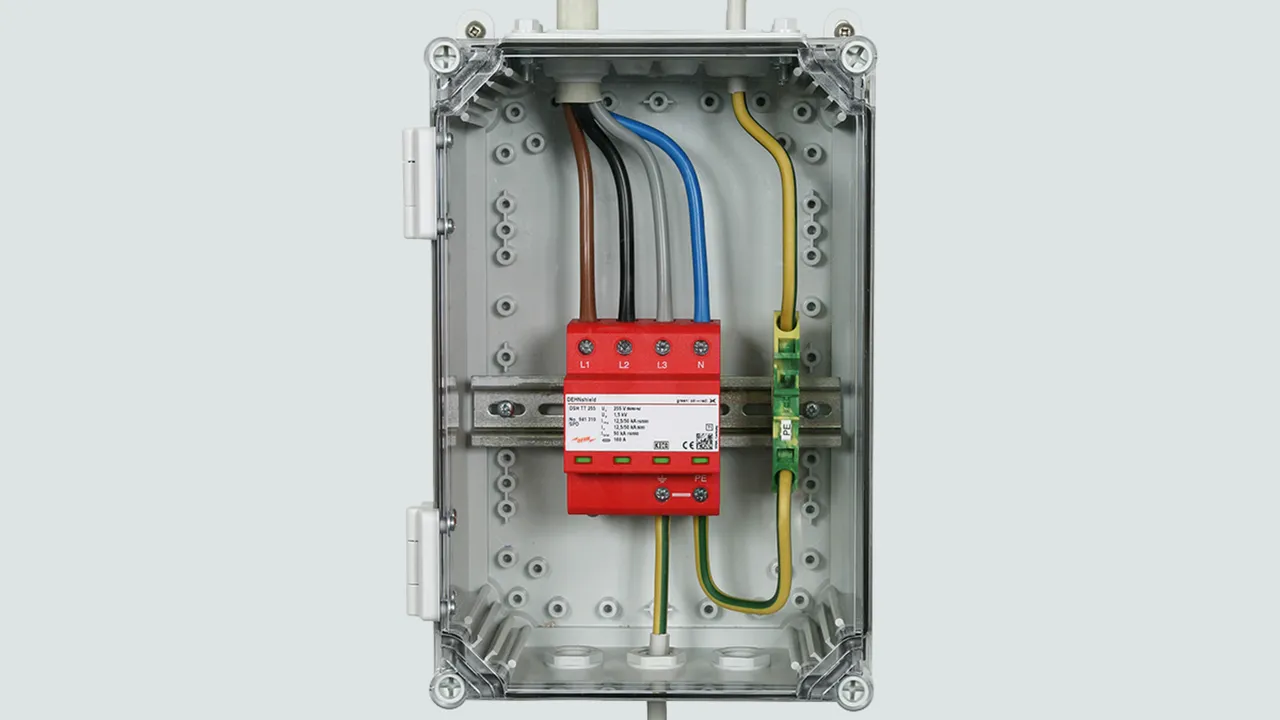

DEHNshield

Parafoudre compact combiné de type 1 + type 2, multipolaire et prêt au raccordement, à base d'éclateurs à air
Technologie à base d'éclateurs à air sans soufflage d'arc avec un seul module / pôle ; version compacte et peu encombrante
Selon les exigences minimales concernant la capacité d'écoulement d'un impact de foudre (VDE 0100-534)
Permet un équilibrage de potentiel dans la protection contre la foudre et protège les équipements terminaux
Capacité d'écoulement jusqu'à 50 kA (10/350 µs)
Indication optique de fonctionnement/défaut grâce à un voyant vert/rouge
Haute capacité d'extinction du courant de suite (I_fi = 25 kA_eff)

Detalles

Câblage en V avec borne de raccordement mâle STAK 25 résistant au courant de foudre.

lorem ipsum — Câblage en V avec borne de raccordement mâle STAK 25 résistant au courant de foudre.

DEHNshield TNC

Parafoudre compact combiné, prêt au raccordement, pour le système TN-C avec une tension nominale de 230 / 400 V (mode de connexion 3 + 0).

1 Producto

N.º art. 941300 DSH TNC 255

GTIN 4013364133556, N.º de arancel aduanero (EU): 85363090, Peso bruto: 415.80 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

produit : DEHN
Type: DSH TNC 255
Référence: 941300
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3 -PEN] (I_total )	37,5 kA
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE, UL

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3 -PEN] (I_total )	37,5 kA
Énergie spécifique [L1+L2+L3-PEN] (W/R)	352,00 kJ/ohm
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Énergie spécifique [L-PEN] (W/R)	39,06 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5/37,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, PEN) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, PEN) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE, UL

Se ha añadido el artículo 941300 a favoritos.

Ir a favoritos

El artículo 941300 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TNC FM

Parafoudre compact combiné, prêt au raccordement, pour le système TN-C avec une tension nominale de 230 / 400 V (mode de connexion 3 + 0) ; avec contact sec de télésignalisation.

1 Producto

N.º art. 941305 DSH TNC 255 FM

GTIN 4013364275317, N.º de arancel aduanero (EU): 85363090, Peso bruto: 420.60 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

produit : DEHN
Type: DSH TNC 255 FM
Référence: 941305
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3 -PEN] (I_total )	37,5 kA
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3 -PEN] (I_total )	37,5 kA
Énergie spécifique [L1+L2+L3-PEN] (W/R)	352,00 kJ/ohm
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Énergie spécifique [L-PEN] (W/R)	39,06 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5/37,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, PEN) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, PEN) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples

Se ha añadido el artículo 941305 a favoritos.

Ir a favoritos

El artículo 941305 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TNC Basic FM

Parafoudre compact combiné, prêt au raccordement, pour le système TN-C ; avec contact sec de télésignalisation.

1 Producto

N.º art. 941306 DSH B TNC 255 FM

GTIN 4013364328068, N.º de arancel aduanero (EU): 85363090, Peso bruto: 422.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

Parafoudre combiné DEHNshield B TNC 255 FM
Parafoudre combiné à 3 pôles pour des systèmes 230/400 V- TN C, largeur 4 modules
Avec contact de signalisation à distance
Parafoudre type 1 + 2 selon la norme EN 61643-11
Satisfait à toutes les exigences de la norme DIN VDE 0100-534 et DIN VDE 0100-443
La technologie éclateur avec limitation du courant
Indication de défaut
Tension continue maximale 255 V AC
Niveau de protection: <= 1.5 kV
Courant de choc contre la foudre (10/350): 22.5 kA
Coordination de l'énergie selon la norme DIN EN 62305-4
Parafoudre de la famille RED/Line

produit : DEHN
Type: DSH B TNC 255 FM
Référence: 941306
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3 -PEN] (I_total )	22,5 kA
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3 -PEN] (I_total )	22,5 kA
Courant de foudre (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5/37,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, PEN) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, PEN) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples

Se ha añadido el artículo 941306 a favoritos.

Ir a favoritos

El artículo 941306 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TNS

Parafoudre compact combiné, prêt au raccordement, pour le système TN-S avec une tension nominale de 230 / 400 V (mode de connexion 4 + 0).

1 Producto

N.º art. 941400 DSH TNS 255

GTIN 4013364133563, N.º de arancel aduanero (EU): 85363090, Peso bruto: 555.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

produit : DEHN
Type: DSH TNS 255
Référence: 941400
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE, UL

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Énergie spécifique [L, N-PE] (W/R)	39,06 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5/50 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE, 9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE, UL

Se ha añadido el artículo 941400 a favoritos.

Ir a favoritos

El artículo 941400 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TNS FM

Parafoudre compact combiné, prêt au raccordement, pour le système TN-S avec une tension nominale de 230 / 400 V (mode de connexion 4 + 0) ; avec contact sec de télésignalisation.

1 Producto

N.º art. 941405 DSH TNS 255 FM

GTIN 4013364275331, N.º de arancel aduanero (EU): 85363090, Peso bruto: 488.30 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

produit : DEHN
Type: DSH TNS 255 FM
Référence: 941405
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Énergie spécifique [L, N-PE] (W/R)	39,06 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5/50 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE, 9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples

Se ha añadido el artículo 941405 a favoritos.

Ir a favoritos

El artículo 941405 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TNS Basic FM

Parafoudre compact combiné, prêt au raccordement, pour les régimes TN-S ; avec contact sec de télésignalisation.

1 Producto

N.º art. 941406 DSH B TNS 255 FM

GTIN 4013364328082, N.º de arancel aduanero (EU): 85363090, Peso bruto: 489.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

produit : DEHN
Type: DSH B TNS 255 FM
Référence: 941406
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5/50 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE, 9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples

Se ha añadido el artículo 941406 a favoritos.

Ir a favoritos

El artículo 941406 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TT

Parafoudre compact combiné, prêt au raccordement, pour les systèmes TT et TN avec une tension nominale de 230 / 400 V (mode de connexion 3 + 1).

1 Producto

N.º art. 941310 DSH TT 255

GTIN 4013364131798, N.º de arancel aduanero (EU): 85363090, Peso bruto: 509.90 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

produit : DEHN
Type: DSH TT 255
Référence: 941310
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/50 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	39,06/625,00 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	12,5/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	25 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE, 9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

Se ha añadido el artículo 941310 a favoritos.

Ir a favoritos

El artículo 941310 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TT FM

Parafoudre compact combiné, prêt au raccordement, pour les systèmes TT et TN-S avec une tension nominale de 230 / 400 V (mode de connexion 3 + 1) ; avec contact sec de télésignalisation.

1 Producto

N.º art. 941315 DSH TT 255 FM

GTIN 4013364275324, N.º de arancel aduanero (EU): 85363090, Peso bruto: 508.80 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

produit : DEHN
Type: DSH TT 255 FM
Référence: 941315
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/50 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	39,06/625,00 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	12,5/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	25 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE, 9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

Se ha añadido el artículo 941315 a favoritos.

Ir a favoritos

El artículo 941315 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TT Basic FM

Parafoudre combiné prêt au raccordement et optimisé pour l’application pour les systèmes TT et TN à utiliser dans les systèmes de distribution principaux (circuit 3+1) dans les bâtiments d’habitation sans protection externe contre la foudre (également avec alimentation par ligne aérienne) ; avec contact sec de télésignalisation.

1 Producto

N.º art. 941316 DSH B TT 255 FM

GTIN 4013364328075, N.º de arancel aduanero (EU): 85363090, Peso bruto: 510.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

produit : DEHN
Type: DSH B TT 255 FM
Référence: 941316
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	12,5/50 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	25 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L1, L2, L3, N, PE, 9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L1, L2, L3, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

Se ha añadido el artículo 941316 a favoritos.

Ir a favoritos

El artículo 941316 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TN

Parafoudre compact combiné, prêt au raccordement, pour le système uniphasé TN avec une tension nominale de 230 V (mode de connexion 2 + 0).

1 Producto

N.º art. 941200 DSH TN 255

GTIN 4013364138209, N.º de arancel aduanero (EU): 85363090, Peso bruto: 266.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

produit : DEHN
Type: DSH TN 255
Référence: 941200
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	25 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE, UL

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	25 kA
Énergie spécifique [L+N-PE] (W/R)	156,25 kJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Énergie spécifique [L, N-PE] (W/R)	39,06 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5/25 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N, PE,9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA, VDE, UL

Se ha añadido el artículo 941200 a favoritos.

Ir a favoritos

El artículo 941200 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TN FM

Parafoudre compact combiné, prêt au raccordement, pour le système uniphasé TN avec une tension nominale de 230 V (mode de connexion 2 + 0) ; avec contact sec de télésignalisation.

1 Producto

N.º art. 941205 DSH TN 255 FM

GTIN 4013364289185, N.º de arancel aduanero (EU): 85363090, Peso bruto: 276.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

produit : DEHN
Type: DSH TN 255 FM
Référence: 941205
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	25 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	25 kA
Énergie spécifique [L+N-PE] (W/R)	156,25 kJ/ohm
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Énergie spécifique [L, N-PE] (W/R)	39,06 kJ/ohm
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5/25 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N, PE,9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples

Se ha añadido el artículo 941205 a favoritos.

Ir a favoritos

El artículo 941205 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TN Basic FM

Parafoudre combiné prêcâblé pour systèmes TN monophasés; avec un contact de télécommunications sans potentiel.

1 Producto

N.º art. 941206 DSH B TN 255 FM

GTIN 4013364373839, N.º de arancel aduanero (EU): 85363090, Peso bruto: 276.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

Parafoudre DEHNshield B TN 255 FM
Parafoudre combiné bipolaire pour systèmes TN 230/400 V
Largeur 2TE, avec contact de signalisation à distance
Parafoudre type 1 + type 2 selon EN 61643-11
Conforme à toutes les exigences de DIN VDE 0100-534 et DIN VDE 0100-443
Technologie d'espace d'étincelle avec limitation de courant
indication de défaut
Tension continue la plus élevée: 255 V AC
Niveau de protection: <= 1,5 kV
Courant impulsionnel de foudre (10/350): 15 kA
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la famille Red / Line, ainsi que directement au terminal

produit : DEHN
Type: DSH B TN 255 FM
Référence: 941206
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	15 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	15 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5/25 kA
Niveau de protection en tension [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N, PE,9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples

Se ha añadido el artículo 941206 a favoritos.

Ir a favoritos

El artículo 941206 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TT 2P

Parafoudre compact combiné, pour les systèmes TT et TN uniphasés avec une tension nominale de 230 V (mode de connexion 1 + 1).

1 Producto

N.º art. 941110 DSH TT 2P 255

GTIN 4013364137899, N.º de arancel aduanero (EU): 85363090, Peso bruto: 291.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

produit : DEHN
Type: DSH TT 2P 255
Référence: 941110
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	25 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/25 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	25 kA
Énergie spécifique [L+N-PE] (W/R)	156,25 kJ/ohm
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/25 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	39,06/156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	25 kA_eff/ 100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N, PE,9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA, VDE, UL
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

Se ha añadido el artículo 941110 a favoritos.

Ir a favoritos

El artículo 941110 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TT 2P FM

Parafoudre compact combiné, pour les systèmes TT et TN uniphasés avec une tension nominale de 230 V (mode de connexion 1 + 1) ; avec contact sec de télésignalisation.

1 Producto

N.º art. 941115 DSH TT 2P 255 FM

GTIN 4013364289208, N.º de arancel aduanero (EU): 85363090, Peso bruto: 301.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

produit : DEHN
Type: DSH TT 2P 255 FM
Référence: 941115
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	25 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/25 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	25 kA
Énergie spécifique [L+N-PE] (W/R)	156,25 kJ/ohm
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/25 kA
Énergie spécifique [L-N]/[N-PE] (W/R)	39,06/156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	12,5/25 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	25 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N, PE,9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

Se ha añadido el artículo 941115 a favoritos.

Ir a favoritos

El artículo 941115 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TT 2P Basic FM

Parafoudre combiné prêcâblé pour systèmes TT et TN monophasés (circuit 1 + 1); avec un contact de télécommunications sans potentiel.

1 Producto

N.º art. 941116 DSH B TT 2P 255 FM

GTIN 4013364373235, N.º de arancel aduanero (EU): 85363090, Peso bruto: 301.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

Parafoudres combinés DEHNshield B TT 2P 255 FM
Parafoudre combiné bipolaire pour les systèmes TT 230/400 V
Largeur 2 TE, avec contact de télécommunication
Parafoudre type 1 + type 2 selon EN 61643-11
Conforme à toutes les exigences de DIN VDE 0100-534 et DIN VDE 0100-443
Technologie d'espace d'étincelle avec limitation de courant
indication de défaut
Tension continue la plus élevée: 255 V AC
Niveau de protection: <= 1,5 kV
Courant impulsionnel de foudre (10/350): 15 kA
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la famille Red / Line, ainsi que directement au terminal

produit : DEHN
Type: DSH B TT 2P 255 FM
Référence: 941116
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	15 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5/15 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Protection max. contre les surintensités	160 A gG
Contacts de télésignalisation/Type de contact	Inverseur
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de foudre (10/350 µs) [L+N-PE] (I_total )	15 kA
Courant de foudre (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5/15 kA
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	12,5/25 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N]/[N-PE] (I_fi )	25 kA_eff/100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N, PE,9) (min.)	1,5 mm²rigide/brins souples
Section de raccordement (L, N, PE,9) (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2.0 kV

Se ha añadido el artículo 941116 a favoritos.

Ir a favoritos

El artículo 941116 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield

Detalles

DEHNshield TNC

N.º art. 941300 DSH TNC 255

Debe estar registrado para descargar 941300.stp.

Debe estar registrado para descargar 941300.igs.

Debe estar registrado para descargar 941300.jt.

Debe estar registrado para descargar 941300.dwg.

Debe estar registrado para descargar 941300m_E.dxf.

Debe estar registrado para descargar DEHN.941300.wspak.

Debe estar registrado para descargar 941300_eplan.zip.

Se ha añadido el artículo 941300 a favoritos.

El artículo 941300 ha sido añadido a la cesta de compra.

DEHNshield TNC FM

N.º art. 941305 DSH TNC 255 FM

Debe estar registrado para descargar 941305.stp.

Debe estar registrado para descargar 941305.igs.

Debe estar registrado para descargar 941305.jt.

Debe estar registrado para descargar 941305.dwg.

Debe estar registrado para descargar 941305+306m_E.dxf.

Debe estar registrado para descargar DEHN.941305.wspak.

Debe estar registrado para descargar DEHN.941305.edz.

Se ha añadido el artículo 941305 a favoritos.

El artículo 941305 ha sido añadido a la cesta de compra.

DEHNshield TNC Basic FM

N.º art. 941306 DSH B TNC 255 FM

Debe estar registrado para descargar 941305.stp.

Debe estar registrado para descargar 941305.igs.

Debe estar registrado para descargar 941305.jt.

Debe estar registrado para descargar 941305.dwg.

Debe estar registrado para descargar 941305+306m_E.dxf.

Debe estar registrado para descargar DEHN.941306.wspak.

Debe estar registrado para descargar DEHN.941306.edz.

Se ha añadido el artículo 941306 a favoritos.

El artículo 941306 ha sido añadido a la cesta de compra.

DEHNshield TNS

N.º art. 941400 DSH TNS 255

Debe estar registrado para descargar 941400.stp.

Debe estar registrado para descargar 941400.igs.

Debe estar registrado para descargar 941400.jt.

Debe estar registrado para descargar 941400.dwg.

Debe estar registrado para descargar 941310+400m_E.dxf.

Debe estar registrado para descargar DEHN.941400.wspak.

Debe estar registrado para descargar 941400_eplan.zip.

Se ha añadido el artículo 941400 a favoritos.

El artículo 941400 ha sido añadido a la cesta de compra.

DEHNshield TNS FM

N.º art. 941405 DSH TNS 255 FM

Debe estar registrado para descargar 941315.stp.

Debe estar registrado para descargar 941315.igs.

Debe estar registrado para descargar 941315.jt.

Debe estar registrado para descargar 941315.dwg.

Debe estar registrado para descargar 941315+316+405+406m_E.dxf.

Debe estar registrado para descargar DEHN.941405.wspak.

Debe estar registrado para descargar 941315_eplan.zip.

Se ha añadido el artículo 941405 a favoritos.

El artículo 941405 ha sido añadido a la cesta de compra.

DEHNshield TNS Basic FM

N.º art. 941406 DSH B TNS 255 FM

Debe estar registrado para descargar 941315.stp.

Debe estar registrado para descargar 941315.jt.

Debe estar registrado para descargar 941315.jt.

Debe estar registrado para descargar 941315.dwg.

Debe estar registrado para descargar 941315+316+405+406m_E.dxf.

Debe estar registrado para descargar DEHN.941406.wspak.

Debe estar registrado para descargar 941315_eplan.zip.

Se ha añadido el artículo 941406 a favoritos.

El artículo 941406 ha sido añadido a la cesta de compra.

DEHNshield TT

N.º art. 941310 DSH TT 255

Debe estar registrado para descargar 941400.stp.

Debe estar registrado para descargar 941400.igs.

Debe estar registrado para descargar 941400.jt.

Debe estar registrado para descargar 941400.dwg.

Debe estar registrado para descargar 941310+400m_E.dxf.

Debe estar registrado para descargar DEHN.941310.wspak.

Debe estar registrado para descargar 941400_eplan.zip.

Se ha añadido el artículo 941310 a favoritos.

El artículo 941310 ha sido añadido a la cesta de compra.

DEHNshield TT FM
