Conducteur HVI / HVI long

Conducteur HVI comme conducteur de descente isolé résistant aux hautes tensions pour le respect de la distance de séparation avec les parties électriquement conductrices selon NF EN 62305-3.

Distance de séparation équivalente s ≤ 75 cm (distance dans l'air) ou s ≤ 150 cm (matériau solide).
Le conducteur HVI satisfait aux exigences de la norme NF EN 62561-1.
La température de mise en œuvre -5 jusqu'à +40 °C et la plage de température de -30 jusqu'à +70 °C sont à respecter.

Conducteur HVI (préconfectionné pour poser à l‘intérieur)

Avec une pièce de tête et un élément de raccordement (indépendant).
Longueur de commande minimale : 6 m ; veuillez indiquer la longueur du conducteur lors de la commande.

2 Productos

N.º art. 819220 HVI RIV 75 20 L6M SW M

GTIN 4013364244238, N.º de arancel aduanero (EU): 85446010, Peso bruto: 3.10 kg, Empaquetado: 1.00 pièce(s)

Predecesor

Figuras

Open PDF

Más información

Archivos CAD

Conducteur HVI (préconfectionné pour la pose dans un tube support) Couleur noire
Conducteur HVI
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 75 cm (à l’air)
ou s ≤ 150 cm (matériau solide).
préconfectionné pour la pose dans un tube support
avec un embout et un élément de mise à la terre inclus
Résistant aux intempéries, résistant aux UV
Matériau - conducteur: Cu
Matériau - isolant: PE
Matériau - enveloppe: PE
Couleur - conducteur: noir ●
Diamètre Ø - conducteur: 20 mm
Commande min.: 6 m
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI RIV 75 20 L6M SW M
Référence: 819220
ou équivalent

Certificados

Datos técnicos

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Diamètre Ø - conducteur	20 mm
Commande min.	6 m
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Couleur RAL	similaire 9011
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	20 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Diamètre de raccordement	10 mm
Matériau - éléments de raccordement	INOX
Commande min.	6 m
Normes	IEC/TS 62561-8

Se ha añadido el artículo 819220 a favoritos.

Ir a favoritos

El artículo 819220 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 819223 HVI RIV 75 23 L6M GR M

GTIN 4013364157675, N.º de arancel aduanero (EU): 85446010, Peso bruto: 5.30 kg, Empaquetado: 1.00 pièce(s)

Predecesor

Figuras

Open PDF

Más información

Conducteur HVI (préconfectionné pour la pose dans un tube support) Couleur grise
Conducteur HVI
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 75 cm (à l’air)
ou s ≤ 150 cm (matériau solide).
préconfectionné pour la pose dans un tube support
avec un embout et un élément de mise à la terre inclus
Résistant aux intempéries, résistant aux UV
Matériau - conducteur: Cu
Matériau - isolant: PE
Matériau - enveloppe: PE
Couleur - conducteur: gris ●
Diamètre Ø - conducteur: 23 mm
Commande min.: 6 m
Protection contre les contacts: Oui (selon DS2094)
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI RIV 75 23 L6M GR M
Référence: 819223
ou équivalent

Certificados

Datos técnicos

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Diamètre Ø - conducteur	23 mm
Commande min.	6 m
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Couleur RAL	similaire 7035
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	23 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Diamètre de raccordement	10 mm
Matériau - éléments de raccordement	INOX
Commande min.	6 m
Protection contre les contacts	Oui (selon DS2094)
Normes	IEC/TS 62561-8

Se ha añadido el artículo 819223 a favoritos.

Ir a favoritos

El artículo 819223 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Conducteur HVI (préconfectionné pour poser à l‘extérieur)

Avec une pièce de tête et un élément de raccordement (indépendant).
Longueur de commande minimale : 6 m ; veuillez indiquer la longueur du conducteur lors de la commande.

2 Productos

N.º art. 819226 HVI RAV 75 20 L6M SW M

GTIN 4013364260528, N.º de arancel aduanero (EU): 85446010, Peso bruto: 13.86 kg, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Matériau - conducteur: Cu
Matériau - isolant: PE
Matériau - enveloppe: PE
Couleur - conducteur: noir ●
Diamètre Ø - conducteur: 20 mm
Commande min.: 6 m
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI RAV 75 20 L6M SW M
Référence: 819226
ou équivalent

Certificados

Datos técnicos

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Diamètre Ø - conducteur	20 mm
Commande min.	6 m
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Couleur RAL	similaire 9011
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	20 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Diamètre de raccordement	10 mm
Matériau - éléments de raccordement	INOX
Commande min.	6 m
Normes	IEC/TS 62561-8

Se ha añadido el artículo 819226 a favoritos.

Ir a favoritos

El artículo 819226 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 819227 HVI RAV 75 23 L6M GR M

GTIN 4013364157712, N.º de arancel aduanero (EU): 85446010, Peso bruto: 5.20 kg, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Matériau - conducteur: Cu
Matériau - isolant: PE
Matériau - enveloppe: PE
Couleur - conducteur: gris ●
Diamètre Ø - conducteur: 23 mm
Commande min.: 6 m
Protection contre les contacts: Oui (selon DS2094)
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI RAV 75 23 L6M GR M
Référence: 819227
ou équivalent

Certificados

Datos técnicos

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Diamètre Ø - conducteur	23 mm
Commande min.	6 m
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Couleur RAL	similaire 7035
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	23 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Diamètre de raccordement	10 mm
Matériau - éléments de raccordement	INOX
Commande min.	6 m
Protection contre les contacts	Oui (selon DS2094)
Normes	IEC/TS 62561-8

Se ha añadido el artículo 819227 a favoritos.

Ir a favoritos

El artículo 819227 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Conducteur HVI long (sur touret)

Le conducteur de descente HVI long, est livré sur touret en contreplaqué à usage unique, clé allen incluse.

4 Productos

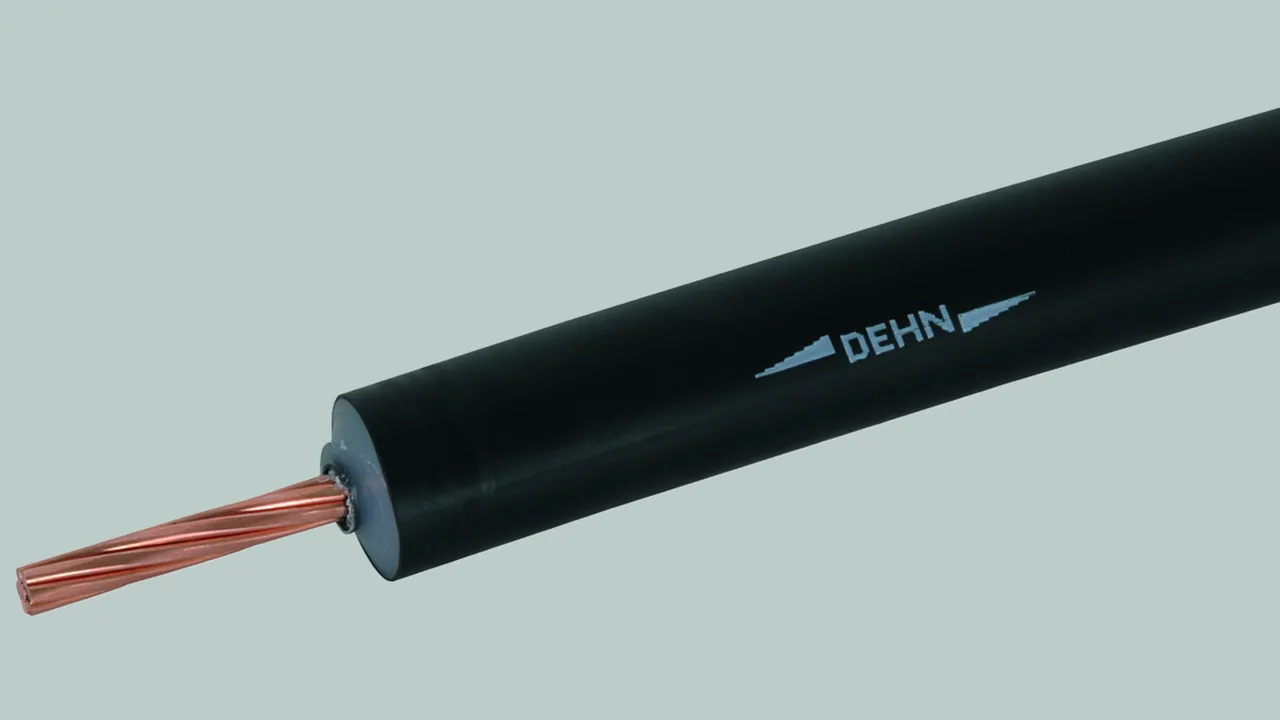

N.º art. 819135 HVI LO 75 20 L100M SW M

GTIN 4013364141759, N.º de arancel aduanero (EU): 85446010, Peso bruto: 488.00 g/m, Empaquetado: 100.00 m

Figuras

Más información

Matériau - conducteur: Cu
Matériau - isolant: PE
Matériau - enveloppe: PE
Couleur - conducteur: noir ●
Diamètre Ø - conducteur: 20 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI LO 75 20 L100M SW M
Référence: 819135
ou équivalent

Certificados

Datos técnicos

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Diamètre Ø - conducteur	20 mm
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Couleur RAL	similaire 9011
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	20 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Normes	IEC/TS 62561-8

Se ha añadido el artículo 819135 a favoritos.

Ir a favoritos

El artículo 819135 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 819136 HVI LO 75 23 L100M GR M

GTIN 4013364147140, N.º de arancel aduanero (EU): 85446010, Peso bruto: 0.00 PAL/m, Empaquetado: 100.00 m

Figuras

Más información

Matériau - conducteur: Cu
Matériau - isolant: PE
Matériau - enveloppe: PE
Couleur - conducteur: gris ●
Diamètre Ø - conducteur: 23 mm
Protection contre les contacts: Oui (selon DS2094)
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI LO 75 23 L100M GR M
Référence: 819136
ou équivalent

Certificados

Datos técnicos

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Diamètre Ø - conducteur	23 mm
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Couleur RAL	similaire 7035
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	23 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Protection contre les contacts	Oui (selon DS2094)
Normes	IEC/TS 62561-8

Se ha añadido el artículo 819136 a favoritos.

Ir a favoritos

El artículo 819136 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 819138 HVI LO 75 20 L500M SW M

GTIN 4013364434523, N.º de arancel aduanero (EU): 85446010, Peso bruto: 488.00 g/m, Empaquetado: 500.00 m

Figuras

Más información

Certificados

Datos técnicos

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Diamètre Ø - conducteur	20 mm
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Couleur RAL	similaire 9011
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	20 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Normes	IEC/TS 62561-8

Se ha añadido el artículo 819138 a favoritos.

Ir a favoritos

El artículo 819138 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 819110 HVI LO 75 23 L400M GR M

GTIN 4013364436008, N.º de arancel aduanero (EU): 85446010, Peso bruto: 630.00 g/m, Empaquetado: 400.00 m

Figuras

Más información

Certificados

Datos técnicos

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Diamètre Ø - conducteur	23 mm
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Couleur RAL	similaire 7035
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	23 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Protection contre les contacts	Oui (selon DS2094)
Normes	IEC/TS 62561-8

Se ha añadido el artículo 819110 a favoritos.

Ir a favoritos

El artículo 819110 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Conducteur HVI long (coupé)

Conducteur HVI long confectionné sur place en fonction de la longueur désirée. Le conducteur est livré par longueurs différentes.
Veuillez indiquer la longueur du conducteur lors de la commande (tranches de 0,5 m).

2 Productos

N.º art. 819131 HVI LO 75 20 L... SW M

GTIN 4013364223189, N.º de arancel aduanero (EU): 85446010, Peso bruto: 4.22 kg, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Matériau - conducteur: Cu
Matériau - isolant: PE
Matériau - enveloppe: PE
Couleur - conducteur: noir ●
Diamètre Ø - conducteur: 20 mm
Commande min.: 6 m
Commande max.: 70 m
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI LO 75 20 L... SW M
Référence: 819131
ou équivalent

Certificados

Datos técnicos

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Diamètre Ø - conducteur	20 mm
Commande min.	6 m
Commande max.	70 m
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Couleur RAL	similaire 9011
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	20 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Commande min.	6 m
Commande max.	70 m
Normes	IEC/TS 62561-8

Se ha añadido el artículo 819131 a favoritos.

Ir a favoritos

El artículo 819131 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 819132 HVI LO 75 23 L... GR M

GTIN 4013364223172, N.º de arancel aduanero (EU): 85446010, Peso bruto: 4.95 kg, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Conducteur HVI long (longueur spécifique) couleur grise
Conducteur HVI
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 75 cm (à l’air)
ou s ≤ 150 cm (matériau solide).
Résistant aux intempéries, résistant aux UV
Conducteur à longueur spécifique 6,0 - 60,0 m
Matériau - conducteur: Cu
Matériau - isolant: PE
Matériau - enveloppe: PE
Couleur - conducteur: gris ●
Diamètre Ø - conducteur: 23 mm
Commande min.: 6 m
Commande max.: 60 m
Protection contre les contacts: Oui (selon DS2094)
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI LO 75 23 L... GR M
Référence: 819132
ou équivalent

Certificados

Datos técnicos

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Diamètre Ø - conducteur	23 mm
Commande min.	6 m
Commande max.	60 m
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Couleur RAL	similaire 7035
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	23 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Commande min.	6 m
Commande max.	60 m
Protection contre les contacts	Oui (selon DS2094)
Normes	IEC/TS 62561-8

Se ha añadido el artículo 819132 a favoritos.

Ir a favoritos

El artículo 819132 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Resultados de los productos (0)

Results for content (0)

Conducteur HVI / HVI long

Conducteur HVI (préconfectionné pour poser à l‘intérieur)

N.º art. 819220 HVI RIV 75 20 L6M SW M

Se ha añadido el artículo 819220 a favoritos.

El artículo 819220 ha sido añadido a la cesta de compra.

N.º art. 819223 HVI RIV 75 23 L6M GR M

Se ha añadido el artículo 819223 a favoritos.

El artículo 819223 ha sido añadido a la cesta de compra.

Conducteur HVI (préconfectionné pour poser à l‘extérieur)

N.º art. 819226 HVI RAV 75 20 L6M SW M

Se ha añadido el artículo 819226 a favoritos.

El artículo 819226 ha sido añadido a la cesta de compra.

N.º art. 819227 HVI RAV 75 23 L6M GR M

Se ha añadido el artículo 819227 a favoritos.

El artículo 819227 ha sido añadido a la cesta de compra.

Conducteur HVI long (sur touret)

N.º art. 819135 HVI LO 75 20 L100M SW M

Se ha añadido el artículo 819135 a favoritos.

El artículo 819135 ha sido añadido a la cesta de compra.

N.º art. 819136 HVI LO 75 23 L100M GR M

Se ha añadido el artículo 819136 a favoritos.

El artículo 819136 ha sido añadido a la cesta de compra.

N.º art. 819138 HVI LO 75 20 L500M SW M

Se ha añadido el artículo 819138 a favoritos.

El artículo 819138 ha sido añadido a la cesta de compra.

N.º art. 819110 HVI LO 75 23 L400M GR M

Se ha añadido el artículo 819110 a favoritos.

El artículo 819110 ha sido añadido a la cesta de compra.

Conducteur HVI long (coupé)

N.º art. 819131 HVI LO 75 20 L... SW M

Se ha añadido el artículo 819131 a favoritos.

El artículo 819131 ha sido añadido a la cesta de compra.

N.º art. 819132 HVI LO 75 23 L... GR M

Se ha añadido el artículo 819132 a favoritos.

El artículo 819132 ha sido añadido a la cesta de compra.

Conducteur HVI / HVI long

Conducteur HVI (préconfectionné pour poser à l‘intérieur)

N.º art. 819220 HVI RIV 75 20 L6M SW M

Debe estar registrado para descargar 819220.stp.

Debe estar registrado para descargar 819220.igs.

Debe estar registrado para descargar 819220.jt.

Debe estar registrado para descargar 819220.dwg.

Debe estar registrado para descargar 819220m_D.dxf.

Se ha añadido el artículo 819220 a favoritos.

El artículo 819220 ha sido añadido a la cesta de compra.

N.º art. 819223 HVI RIV 75 23 L6M GR M

Debe estar registrado para descargar 819220m_D.dxf.

Se ha añadido el artículo 819223 a favoritos.

El artículo 819223 ha sido añadido a la cesta de compra.

Conducteur HVI (préconfectionné pour poser à l‘extérieur)

N.º art. 819226 HVI RAV 75 20 L6M SW M

Se ha añadido el artículo 819226 a favoritos.

El artículo 819226 ha sido añadido a la cesta de compra.

N.º art. 819227 HVI RAV 75 23 L6M GR M

Se ha añadido el artículo 819227 a favoritos.

El artículo 819227 ha sido añadido a la cesta de compra.

Conducteur HVI long (sur touret)

N.º art. 819135 HVI LO 75 20 L100M SW M

Se ha añadido el artículo 819135 a favoritos.

El artículo 819135 ha sido añadido a la cesta de compra.

N.º art. 819136 HVI LO 75 23 L100M GR M

Se ha añadido el artículo 819136 a favoritos.

El artículo 819136 ha sido añadido a la cesta de compra.

N.º art. 819138 HVI LO 75 20 L500M SW M

Se ha añadido el artículo 819138 a favoritos.

El artículo 819138 ha sido añadido a la cesta de compra.

N.º art. 819110 HVI LO 75 23 L400M GR M

Se ha añadido el artículo 819110 a favoritos.

El artículo 819110 ha sido añadido a la cesta de compra.

Conducteur HVI long (coupé)

N.º art. 819131 HVI LO 75 20 L... SW M

Se ha añadido el artículo 819131 a favoritos.

El artículo 819131 ha sido añadido a la cesta de compra.

N.º art. 819132 HVI LO 75 23 L... GR M

Se ha añadido el artículo 819132 a favoritos.

El artículo 819132 ha sido añadido a la cesta de compra.
