Raccords parallèles

Pour le raccordement parallèle de deux conducteurs.

Pour diamètres identiques avec une vis

2 Productos

N.º art. 306020 PV 7.10 FRM10X35 STTZN

GTIN 4013364096264, N.º de arancel aduanero (EU): 85359000, Peso bruto: 147.00 g, Empaquetado: 50.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Matériau - borne: St/tZn
Plage de serrage rd/rd: 7-10 mm
Vis: M10 x 35 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 7.10 FRM10X35 STTZN
Référence: 306020
ou équivalent

Certificados

Datos técnicos

Matériau - borne	St/tZn
Plage de serrage rd/rd	7-10 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,0 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage rd/rd	7-10 mm
Vis	e M10 x 35 mm
Matériau - vis / écrou	St/tZn
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,0 kA
Epaisseur - matériel	4 mm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 306020 a favoritos.

Ir a favoritos

El artículo 306020 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

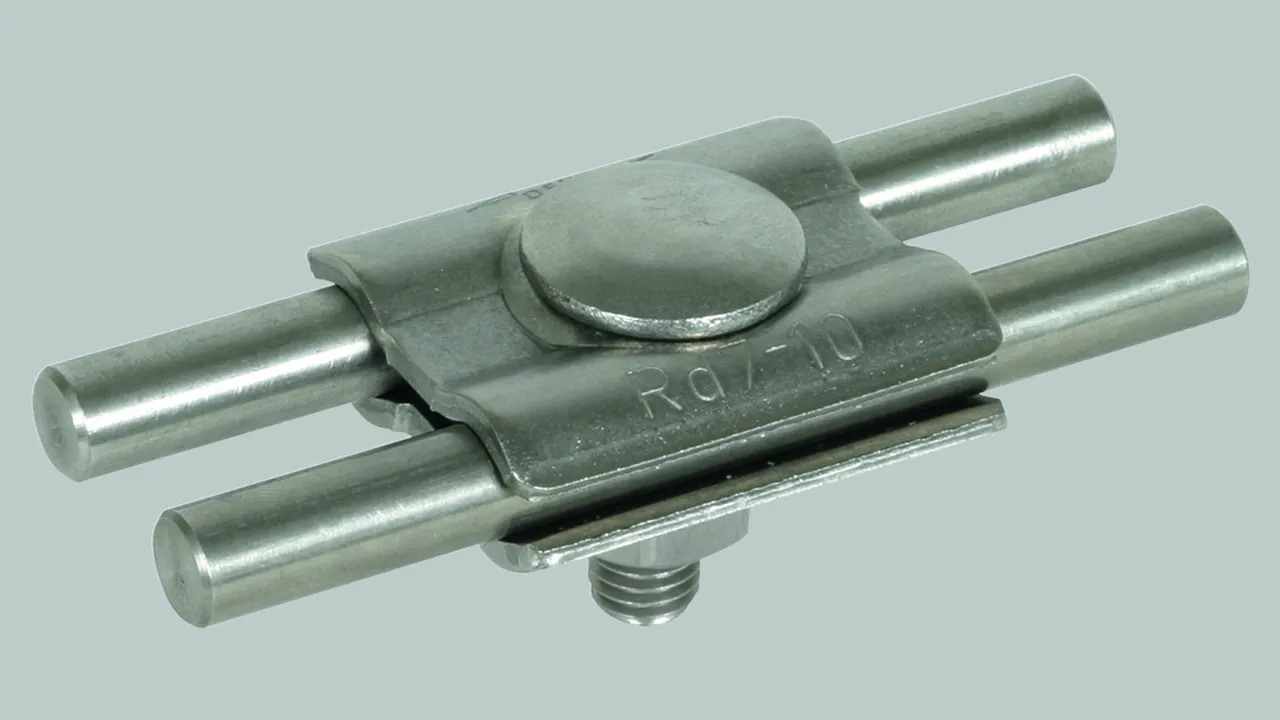

N.º art. 306029 PV 7.10 FRM10X35 V4A

GTIN 4013364129467, N.º de arancel aduanero (EU): 85359000, Peso bruto: 122.00 g, Empaquetado: 50.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Matériau - borne: INOX (V4A)
Plage de serrage rd/rd: 7-10 mm
Plage de serrage (multi-brins / câble): 25-120 mm2
Vis: M10 x 35 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 7.10 FRM10X35 V4A
Référence: 306029
ou équivalent

Certificados

Datos técnicos

Matériau - borne	INOX (V4A)
Plage de serrage rd/rd	7-10 mm
Plage de serrage (multi-brins / câble)	25-120 mm²
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	2,9 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	INOX (V4A)
Plage de serrage rd/rd	7-10 mm
Plage de serrage (multi-brins / câble)	25-120 mm²
Vis	e M10 x 35 mm
Matériau - vis / écrou	INOX (V4A)
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Type	également pour une utilisation en souterrain
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	2,9 kA
Epaisseur - matériel	3 mm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 306029 a favoritos.

Ir a favoritos

El artículo 306029 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Pour diamètres identiques avec deux vis

2 Productos

N.º art. 307000 PV 7.10 SKM8X20 STTZN

GTIN 4013364024151, N.º de arancel aduanero (EU): 85359000, Peso bruto: 107.00 g, Empaquetado: 50.00 pièce(s)

Figuras

Open PDF

Más información

Matériau - borne: St/tZn
Plage de serrage rd/rd: 7-10 mm
Vis: M8 x 20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 7.10 SKM8X20 STTZN
Référence: 307000
ou équivalent

Certificados

Datos técnicos

Matériau - borne	St/tZn
Plage de serrage rd/rd	7-10 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 307000 a favoritos.

Ir a favoritos

El artículo 307000 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 307007 PV 7.10 SKM8X20 CU

GTIN 4013364024168, N.º de arancel aduanero (EU): 85359000, Peso bruto: 106.00 g, Empaquetado: 50.00 pièce(s)

Figuras

Open PDF

Más información

Matériau - borne: Cu
Plage de serrage rd/rd: 7-10 mm
Plage de serrage (multi-brins / câble): 16-95 mm2
Vis: M8 x 20 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 7.10 SKM8X20 CU
Référence: 307007
ou équivalent

Certificados

Datos técnicos

Matériau - borne	Cu
Plage de serrage rd/rd	7-10 mm
Plage de serrage (multi-brins / câble)	16-95 mm²
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 307007 a favoritos.

Ir a favoritos

El artículo 307007 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Pour différents diamètres avec une vis

2 Productos

N.º art. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, N.º de arancel aduanero (EU): 85359000, Peso bruto: 163.16 g, Empaquetado: 50.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Connecteur parallèle avec une vis St / tZn
Connecteur parallèle pour la connexion de deux conducteurs en disposition parallèle
Matériau - borne: St/nu
Plage de serrage rd/rd: 6-22 / 6-22 mm
Vis: M10 x 40 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 6.22 FRM10X40 STBLANK
Référence: 306121
ou équivalent

Certificados

Datos técnicos

Matériau - borne	St/nu
Plage de serrage rd/rd	6-22 / 6-22 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,1 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/nu
Plage de serrage rd/rd	6-22 / 6-22 mm
Vis	e M10 x 40 mm
Matériau - vis / écrou	St/tZn
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,1 kA
Epaisseur - matériel	4 mm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 306121 a favoritos.

Ir a favoritos

El artículo 306121 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, N.º de arancel aduanero (EU): 85359000, Peso bruto: 167.12 g, Empaquetado: 50.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Connecteur parallèle avec une vis St / tZn
Connecteur parallèle pour la connexion de deux conducteurs en disposition parallèle
Matériau - borne: St/tZn
Plage de serrage rd/rd: 6-22 / 6-22 mm
Vis: M10 x 40 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 6.22 FRM10X40 STTZN
Référence: 306122
ou équivalent

Certificados

Datos técnicos

Matériau - borne	St/tZn
Plage de serrage rd/rd	6-22 / 6-22 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,1 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage rd/rd	6-22 / 6-22 mm
Vis	e M10 x 40 mm
Matériau - vis / écrou	St/tZn
Tenue au courant de foudre (10/350 µs)	& *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,1 kA
Epaisseur - matériel	4 mm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 306122 a favoritos.

Ir a favoritos

El artículo 306122 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Pour différents diamètres 4-10 mm avec deux vis

2 Productos

N.º art. 305000 PV 4.10 SKM8X30 STTZN

GTIN 4013364041936, N.º de arancel aduanero (EU): 85359000, Peso bruto: 148.00 g, Empaquetado: 50.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Matériau - borne: St/tZn
Plage de serrage rd/rd: 4-10 mm
Vis: M8 x 30 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 4.10 SKM8X30 STTZN
Référence: 305000
ou équivalent

Certificados

Datos técnicos

Matériau - borne	St/tZn
Plage de serrage rd/rd	4-10 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 305000 a favoritos.

Ir a favoritos

El artículo 305000 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 305007 PV 4.10 SKM8X30 CU

GTIN 4013364052307, N.º de arancel aduanero (EU): 85369095, Peso bruto: 153.00 g, Empaquetado: 50.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Matériau - borne: Cu
Plage de serrage rd/rd: 4-10 mm
Plage de serrage (multi-brins / câble): 10-70 mm2
Vis: M8 x 30 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 4.10 SKM8X30 CU
Référence: 305007
ou équivalent

Certificados

Datos técnicos

Matériau - borne	Cu
Plage de serrage rd/rd	4-10 mm
Plage de serrage (multi-brins / câble)	10-70 mm²
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	Cu
Plage de serrage rd/rd	4-10 mm
Plage de serrage (multi-brins / câble)	10-70 mm²
Vis	di M8 x 30 mm
Matériau - vis / écrou	INOX (V4A)
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 305007 a favoritos.

Ir a favoritos

El artículo 305007 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Pour différents diamètres de conducteurs (petit)

Avec filetage dans la partie inférieure et contre-écrou M8.
Le courant de court-circuit indiqué dans le tableau est valable pour un conducteur 70 mm² en Cu.

1 Producto

N.º art. 306100 PV 5.12.5 SKM8X45 CU

GTIN 4013364024113, N.º de arancel aduanero (EU): 85359000, Peso bruto: 238.30 g, Empaquetado: 25.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Matériau - borne: Cu
Plage de serrage rd/rd: 5-12,5 mm
Plage de serrage (multi-brins / câble): 16-95 mm2
Vis: M8 x 45 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 5.12.5 SKM8X45 CU
Référence: 306100
ou équivalent

Certificados

Datos técnicos

Matériau - borne	Cu
Plage de serrage rd/rd	5-12,5 mm
Plage de serrage (multi-brins / câble)	16-95 mm²
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	Cu
Plage de serrage rd/rd	5-12,5 mm
Plage de serrage (multi-brins / câble)	16-95 mm²
Vis	di M8 x 45 mm
Matériau - vis / écrou	INOX (V4A)
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 306100 a favoritos.

Ir a favoritos

El artículo 306100 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Pour différents diamètres de conducteurs (grand)

Avec filetage dans la partie inférieure et contre-écrou M10.
Le courant de court-circuit indiqué dans le tableau est valable pour un conducteur 70 mm² en Cu.

1 Producto

N.º art. 306101 PV 5.16 SKM10X50 CU

GTIN 4013364024120, N.º de arancel aduanero (EU): 85359000, Peso bruto: 412.00 g, Empaquetado: 25.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Matériau - borne: Cu
Plage de serrage rd/rd: 5-16 mm
Plage de serrage (multi-brins / câble): 16-150 mm2
Vis: M10 x 50 mm
Normes: NF EN 62561-1

produit : DEHN
Type: PV 5.16 SKM10X50 CU
Référence: 306101
ou équivalent

Certificados

Datos técnicos

Matériau - borne	Cu
Plage de serrage rd/rd	5-16 mm
Plage de serrage (multi-brins / câble)	16-150 mm²
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	Cu
Plage de serrage rd/rd	5-16 mm
Plage de serrage (multi-brins / câble)	16-150 mm²
Vis	di M10 x 50 mm
Matériau - vis / écrou	INOX (V4A)
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 306101 a favoritos.

Ir a favoritos

El artículo 306101 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Resultados de los productos (0)

Results for content (0)

Raccords parallèles

Pour diamètres identiques avec une vis

N.º art. 306020 PV 7.10 FRM10X35 STTZN

Se ha añadido el artículo 306020 a favoritos.

El artículo 306020 ha sido añadido a la cesta de compra.

N.º art. 306029 PV 7.10 FRM10X35 V4A

Se ha añadido el artículo 306029 a favoritos.

El artículo 306029 ha sido añadido a la cesta de compra.

Pour diamètres identiques avec deux vis

N.º art. 307000 PV 7.10 SKM8X20 STTZN

Se ha añadido el artículo 307000 a favoritos.

El artículo 307000 ha sido añadido a la cesta de compra.

N.º art. 307007 PV 7.10 SKM8X20 CU

Se ha añadido el artículo 307007 a favoritos.

El artículo 307007 ha sido añadido a la cesta de compra.

Pour différents diamètres avec une vis

N.º art. 306121 PV 6.22 FRM10X40 STBLANK

Se ha añadido el artículo 306121 a favoritos.

El artículo 306121 ha sido añadido a la cesta de compra.

N.º art. 306122 PV 6.22 FRM10X40 STTZN

Se ha añadido el artículo 306122 a favoritos.

El artículo 306122 ha sido añadido a la cesta de compra.

Pour différents diamètres 4-10 mm avec deux vis

N.º art. 305000 PV 4.10 SKM8X30 STTZN

Se ha añadido el artículo 305000 a favoritos.

El artículo 305000 ha sido añadido a la cesta de compra.

N.º art. 305007 PV 4.10 SKM8X30 CU

Se ha añadido el artículo 305007 a favoritos.

El artículo 305007 ha sido añadido a la cesta de compra.

Pour différents diamètres de conducteurs (petit)

N.º art. 306100 PV 5.12.5 SKM8X45 CU

Se ha añadido el artículo 306100 a favoritos.

El artículo 306100 ha sido añadido a la cesta de compra.

Pour différents diamètres de conducteurs (grand)

N.º art. 306101 PV 5.16 SKM10X50 CU

Se ha añadido el artículo 306101 a favoritos.

El artículo 306101 ha sido añadido a la cesta de compra.

Raccords parallèles

Pour diamètres identiques avec une vis

N.º art. 306020 PV 7.10 FRM10X35 STTZN

Debe estar registrado para descargar 306020.stp.

Debe estar registrado para descargar 306020.igs.

Debe estar registrado para descargar 306020.jt.

Debe estar registrado para descargar 306020.dwg.

Debe estar registrado para descargar 306020m_D.dxf.

Se ha añadido el artículo 306020 a favoritos.

El artículo 306020 ha sido añadido a la cesta de compra.

N.º art. 306029 PV 7.10 FRM10X35 V4A

Debe estar registrado para descargar 306020.stp.

Debe estar registrado para descargar 306020.igs.

Debe estar registrado para descargar 306020.jt.

Debe estar registrado para descargar 306020.dwg.

Debe estar registrado para descargar 306020m_D.dxf.

Se ha añadido el artículo 306029 a favoritos.

El artículo 306029 ha sido añadido a la cesta de compra.

Pour diamètres identiques avec deux vis

N.º art. 307000 PV 7.10 SKM8X20 STTZN

Debe estar registrado para descargar 307000m_D.dxf.

Se ha añadido el artículo 307000 a favoritos.

El artículo 307000 ha sido añadido a la cesta de compra.

N.º art. 307007 PV 7.10 SKM8X20 CU

Debe estar registrado para descargar 307007m_D.dxf.

Se ha añadido el artículo 307007 a favoritos.

El artículo 307007 ha sido añadido a la cesta de compra.

Pour différents diamètres avec une vis

N.º art. 306121 PV 6.22 FRM10X40 STBLANK

Debe estar registrado para descargar 306121.stp.

Debe estar registrado para descargar 306121.igs.

Debe estar registrado para descargar 306121.jt.

Debe estar registrado para descargar 306121.dwg.

Debe estar registrado para descargar 306121_306122m_D.dxf.

Se ha añadido el artículo 306121 a favoritos.

El artículo 306121 ha sido añadido a la cesta de compra.

N.º art. 306122 PV 6.22 FRM10X40 STTZN

Debe estar registrado para descargar 306122.stp.

Debe estar registrado para descargar 306122.igs.

Debe estar registrado para descargar 306122.jt.

Debe estar registrado para descargar 306122.dwg.

Debe estar registrado para descargar 306121_306122m_D.dxf.

Se ha añadido el artículo 306122 a favoritos.

El artículo 306122 ha sido añadido a la cesta de compra.

Pour différents diamètres 4-10 mm avec deux vis

N.º art. 305000 PV 4.10 SKM8X30 STTZN

Debe estar registrado para descargar 305000.stp.

Debe estar registrado para descargar 305000.igs.

Debe estar registrado para descargar 305000.jt.

Debe estar registrado para descargar 305000.dwg.

Debe estar registrado para descargar 305000m_D.dxf.

Se ha añadido el artículo 305000 a favoritos.

El artículo 305000 ha sido añadido a la cesta de compra.

N.º art. 305007 PV 4.10 SKM8X30 CU

Debe estar registrado para descargar 305000.stp.

Debe estar registrado para descargar 305000.igs.

Debe estar registrado para descargar 305000.jt.

Debe estar registrado para descargar 305000.dwg.

Debe estar registrado para descargar 305000m_D.dxf.

Se ha añadido el artículo 305007 a favoritos.

El artículo 305007 ha sido añadido a la cesta de compra.

Pour différents diamètres de conducteurs (petit)

N.º art. 306100 PV 5.12.5 SKM8X45 CU

Debe estar registrado para descargar 306100.stp.

Debe estar registrado para descargar 306100.igs.

Debe estar registrado para descargar 306100.jt.

Debe estar registrado para descargar 306100.dwg.

Debe estar registrado para descargar 306100m_D.dxf.

Se ha añadido el artículo 306100 a favoritos.

El artículo 306100 ha sido añadido a la cesta de compra.

Pour différents diamètres de conducteurs (grand)

N.º art. 306101 PV 5.16 SKM10X50 CU

Debe estar registrado para descargar 306101.stp.

Debe estar registrado para descargar 306101.igs.

Debe estar registrado para descargar 306101.jt.

Debe estar registrado para descargar 306101.dwg.

Debe estar registrado para descargar 306101m_D.dxf.

Se ha añadido el artículo 306101 a favoritos.

El artículo 306101 ha sido añadido a la cesta de compra.
