VC 280 2

Parafoudre type 3 bipolaire avec dispositif de surveillance et de déconnexion
Circuit de protection complet contre les surtensions pour des appareils alimentés en courant alternatif
Sécurité élevée grâce au circuit de protection en étoile anti-méprise
Contact sec de télésignalisation (signal d'ouverture) avec possibilité de test pour indication de défaut

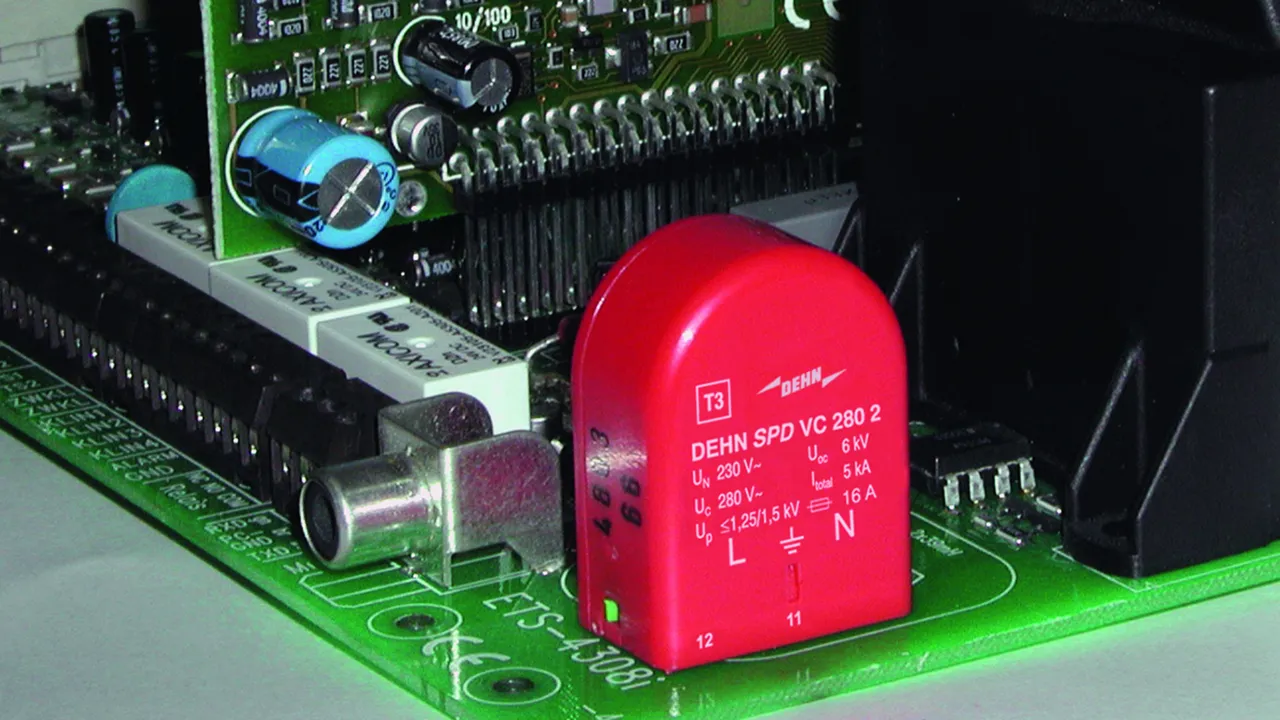

Pour montage sur circuits imprimés

VC 280 2

Module de protection contre les surtensions pour montage dans l'équipement à protéger avec contact de télésignalisation.

1 Producto

N.º art. 900471 VC 280 2

GTIN 4013364067547, N.º de arancel aduanero (EU): 85363010, Peso bruto: 27.50 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

produit : DEHN
Type: VC 280 2
Référence: 900471
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension max. de régime permanent AC (U_C )	280 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Protection max. contre les surintensités	B 16 A
Indication de fonctionnement/de défaut	Contact de télésignalisation (signal d'ouverture)

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	280 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Choc combiné (U_OC )	6 kV
Choc combiné [L+N+PE] (U_{OC total} )	10 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	B 16 A
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	1 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [L/N-PE], caractéristique (U_T)	335 V/120 min. – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	440 V/5 s – résistance
Surtension temporaire [L+N-PE], caractéristique (U_T)	1200 V + U_REF / 200 ms – défaillance sécurisée
Indication de fonctionnement/de défaut	Contact de télésignalisation (signal d'ouverture)
Nombre de ports	1
Température d'utilisation (U_T )	-25 °C ... +40 °C
Montage sur	circuit imprimé
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-2
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	32 x 24 x 15 mm
Contacts de télésignalisation/Type de contact	ouverture
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
