Mástil captador para cable HVI light plus en cubiertas planas

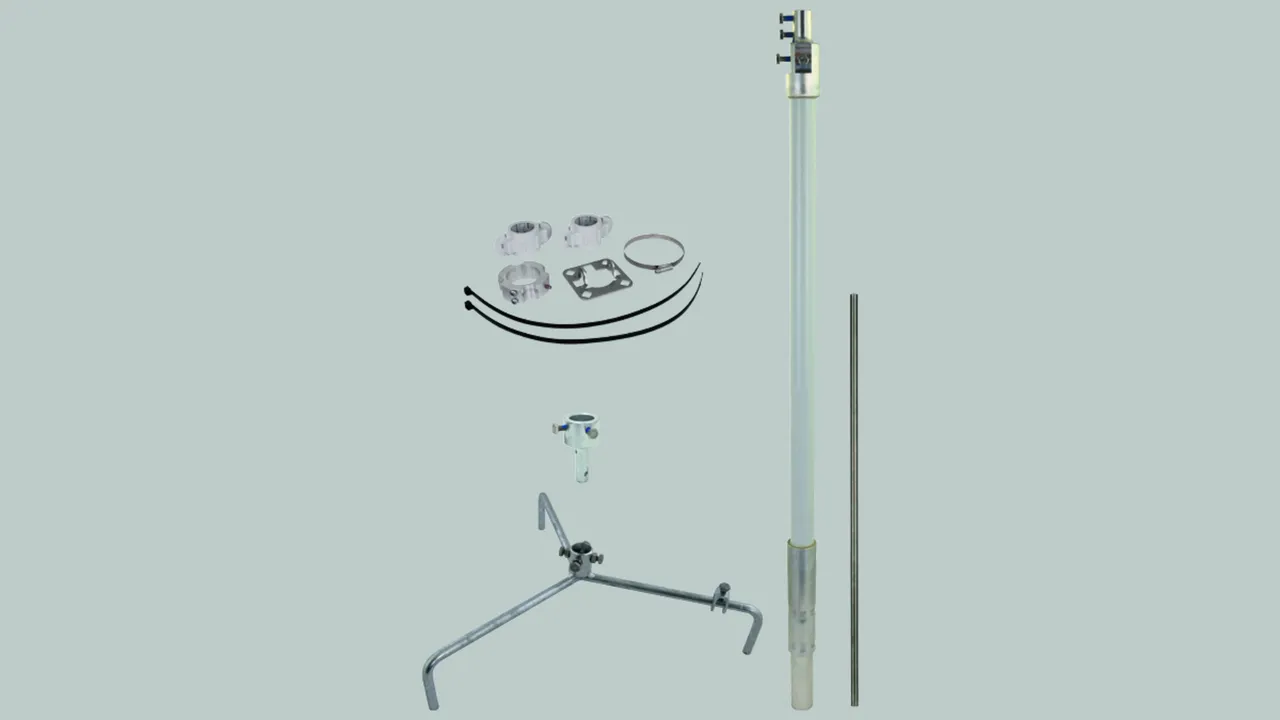

Kit completo compuesto de punta captadora / varilla captadora, tubo autosoportado, set de fijación (con placa de conexión, soportes de plástico, brida de cable y toma de equipotencialidad) y trípode.
Con adaptación a una pendiente de cubierta de máx. 10°.
El zócalo de hormigón (peso 17 kg) y la placa protectora deben pedirse por separado.

Mástil captador con trípode pequeño y punta captadora

2 Productos

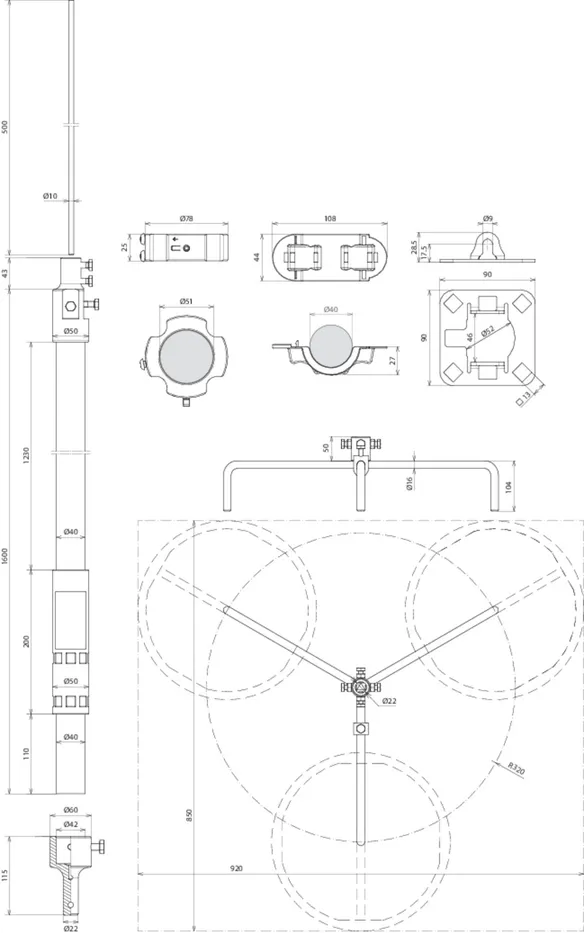

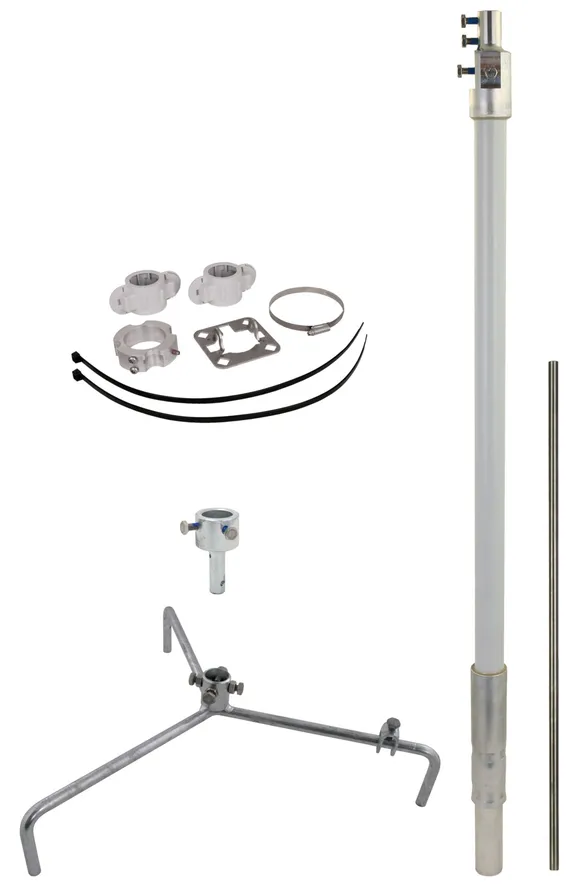

N.º art. 819685 FM D40 L2200 GFK AL V2A DBS R320 STTZN

GTIN 4013364494459, N.º de arancel aduanero (EU): 85389099, Peso bruto: 6.34 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Mástiles captadores para cable HVI light plus en cubiertas planas
Completo con placa de conexión de 4 orificios para el
cable HVI light plus y set de fijación para montaje
del cable al mástil captador
Para asegurar la distancia de separación de componentes
conductores según EN 62305-3 (VDE 0185-305-3).
Distancia de aislamiento de poliéster reforzado con fibra de vidrio (PRFV)
Tubo de Ø40 mm
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta
Mástiles captadores dimensionados
según el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Adaptación a una pendiente de cubierta de máx. 10 grados
Mástil captador para cable HVI light plus
Altura total 2200 mm
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado.
Material del trípode: St/tZn
Radio del trípode: 320 mm
Material del tubo autosoportado: PRFV / Al
Longitud del tubo autosoportado: 1600 mm
Distancia de aislamiento: 1230 mm
Longitud de la punta captadora: 500 mm
Material de la punta captadora: INOX
Referencia normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: FM D40 L2200 GFK AL V2A DBS R320 STTZN
art. no.: 819685
o equivalente

Certificados



Datos técnicos

Altura 2200 mm
Material del trípode St/tZn
Radio del trípode 320 mm
Material del tubo autosoportado PRFV / Al
Longitud del tubo autosoportado 1600 mm
Longitud de la punta captadora 500 mm
Material de la punta captadora INOX
Referencia normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 819685 a favoritos.

Ir a favoritos

El artículo 819685 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

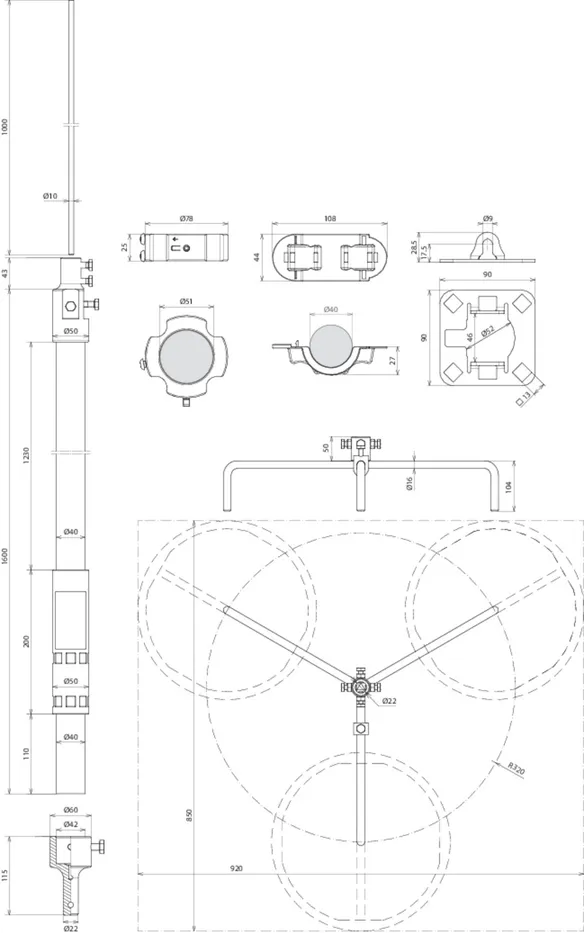

N.º art. 819690 FM D40 L2700 GFK AL V2A DBS R320 STTZN

GTIN 4013364494466, N.º de arancel aduanero (EU): 85389099, Peso bruto: 6.61 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Mástil captador para cable HVI light plus sobre cubierta plana
completo con placa de conexión de 4 orificios para el
cable HVI light plus y set de fijación para el montaje
del cable al mástil captador
Para asegurar la distancia de separación de componentes
conductores según EN 62305-3 (VDE 0185-305-3).
Distancia de aislamiento de poliéster reforzado con fibra de vidrio (PRFV)
Tubo de Ø40 mm
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta
Mástiles captadores dimensionados
según el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Adaptación a una pendiente de cubierta de máx. 10 grados
Mástil captador para cable HVI light plus
Altura total 2700 mm
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Material del trípode: St/tZn
Radio del trípode: 320 mm
Material del tubo autosoportado: PRFV / Al
Longitud del tubo autosoportado: 1600 mm
Distancia de aislamiento: 1230 mm
Longitud de la punta captadora: 1000 mm
Material de la punta captadora: INOX
Referencia normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: FM D40 L2700 GFK AL V2A DBS R320 STTZN
art. no.: 819690
o equivalente

Certificados



Datos técnicos

Altura 2700 mm
Material del trípode St/tZn
Radio del trípode 320 mm
Material del tubo autosoportado PRFV / Al
Longitud del tubo autosoportado 1600 mm
Longitud de la punta captadora 1000 mm
Material de la punta captadora INOX
Referencia normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 819690 a favoritos.

Ir a favoritos

El artículo 819690 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Mástil captador con trípode grande y punta captadora

1 Producto

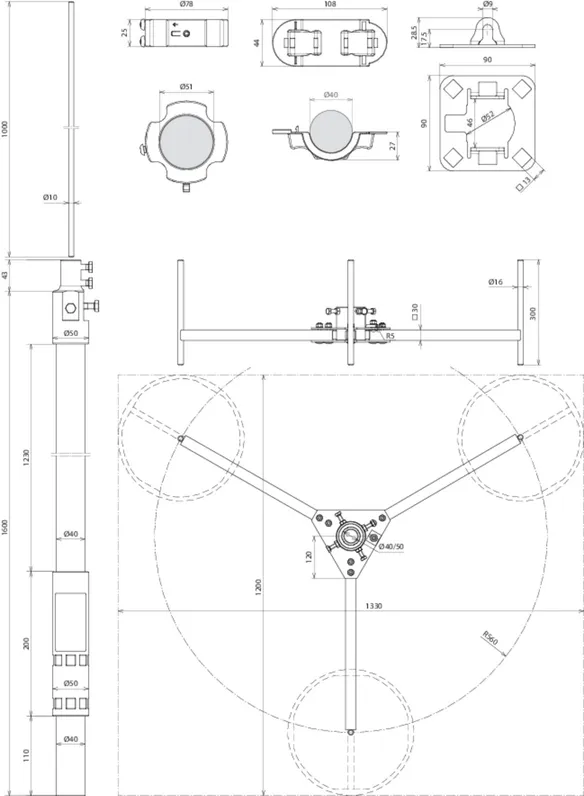

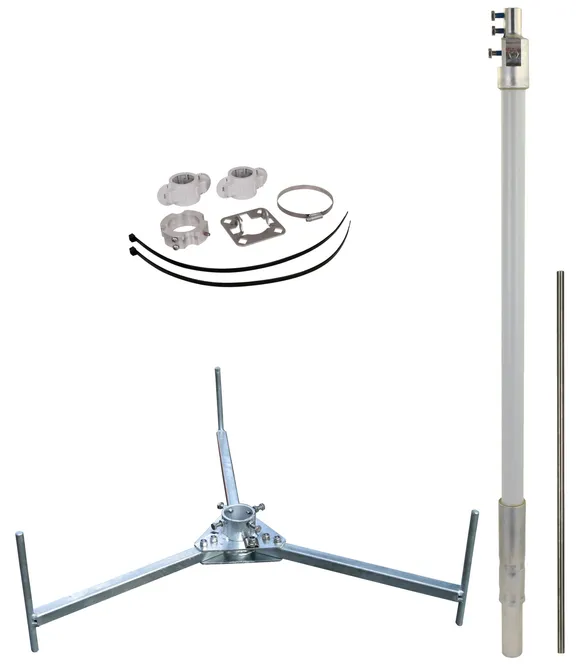

N.º art. 819682 FM D40 L2700 GFK AL V2A DBS R560 STTZN

GTIN 4013364494428, N.º de arancel aduanero (EU): 85389099, Peso bruto: 12.86 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Mástiles captadores para cable HVI light plus en cubiertas planas
Completo con placa de conexión de 4 orificios para el
Cable HVI light y set de fijación para montaje
del cable al mástil captador.
Para asegurar la distancia de separación de componentes
conductores según EN 62305-3 (VDE 0185-305-3).
Distancia de aislamiento de poliéster reforzado con fibra de vidrio (PRFV)
Tubo de Ø40 mm
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta
Los mástiles captadores se dimensionan según el
Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 200 km/h.
Adaptación a una pendiente de cubierta de máx. 10 grados
Mástil captador para cable HVI light plus
Altura total 2700 mm
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Material del trípode: St/tZn
Radio del trípode: 560 mm
Material del tubo autosoportado: PRFV / Al
Longitud del tubo autosoportado: 1600 mm
Distancia de aislamiento: 1230 mm
Longitud de la punta captadora: 1000 mm
Material de la punta captadora: INOX
Referencia normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: FM D40 L2700 GFK AL V2A DBS R560 STTZN
art. no.: 819682
o equivalente

Certificados



Datos técnicos

Altura 2700 mm
Material del trípode St/tZn
Radio del trípode 560 mm
Material del tubo autosoportado PRFV / Al
Longitud del tubo autosoportado 1600 mm
Longitud de la punta captadora 1000 mm
Material de la punta captadora INOX
Referencia normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 819682 a favoritos.

Ir a favoritos

El artículo 819682 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

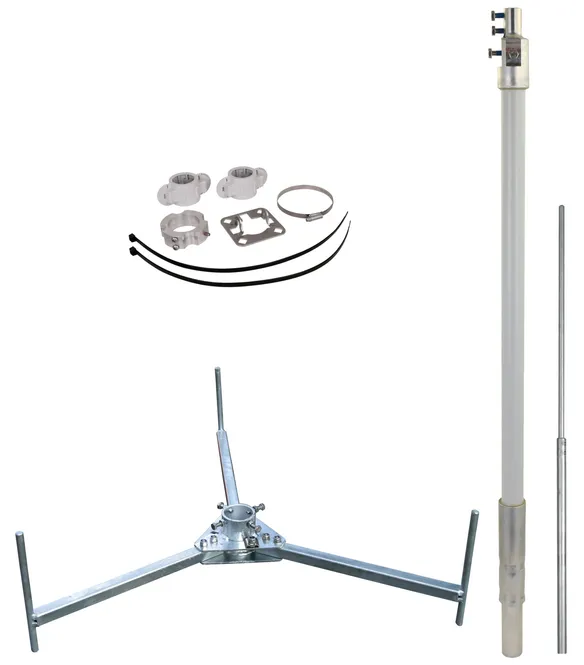

Mástil captador con trípode grande y varilla captadora

2 Productos

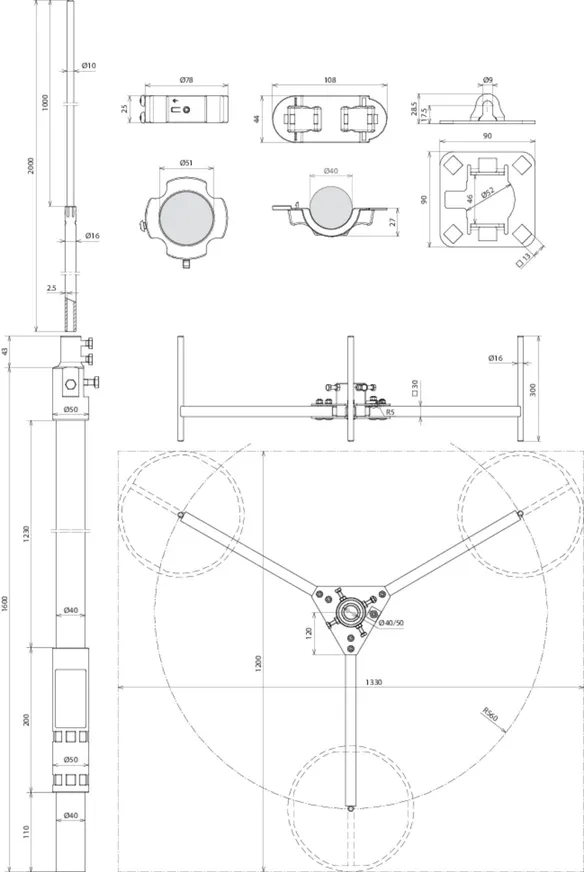

N.º art. 819687 FM D40 L3700 GFK AL DBS R560 STTZN

GTIN 4013364494435, N.º de arancel aduanero (EU): 85389099, Peso bruto: 13.02 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Mástil captador para cable HVI light plus sobre cubierta plana
completo con placa de conexión de 4 orificios para el
cable HVI light plus y set de fijación para el montaje
del cable al mástil captador
Para asegurar la distancia de separación de componentes
conductores según EN 62305-3 (VDE 0185-305-3).
Distancia de aislamiento de poliéster reforzado con fibra de vidrio (PRFV)
Tubo de Ø40 mm
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta
Los mástiles captadores se dimensionan según el
Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 159 km/h.
Adaptación a una pendiente de cubierta de máx. 10 grados
Mástil captador de 40 para cable HVI light plus
Altura total 3700 mm
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado.
Material del trípode: St/tZn
Radio del trípode: 560 mm
Material del tubo autosoportado: PRFV / Al
Longitud del tubo autosoportado: 1600 mm
Distancia de aislamiento: 1230 mm
Longitud de la varilla captadora: 2000 mm
Material de la varilla captadora: AlMgSi
Referencia normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: FM D40 L3700 GFK AL DBS R560 STTZN
art. no.: 819687
o equivalente

Certificados



Datos técnicos

Altura 3700 mm
Material del trípode St/tZn
Radio del trípode 560 mm
Material del tubo autosoportado PRFV / Al
Longitud del tubo autosoportado 1600 mm
Longitud de la varilla captadora 2000 mm
Material de la varilla captadora AlMgSi
Referencia normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 819687 a favoritos.

Ir a favoritos

El artículo 819687 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

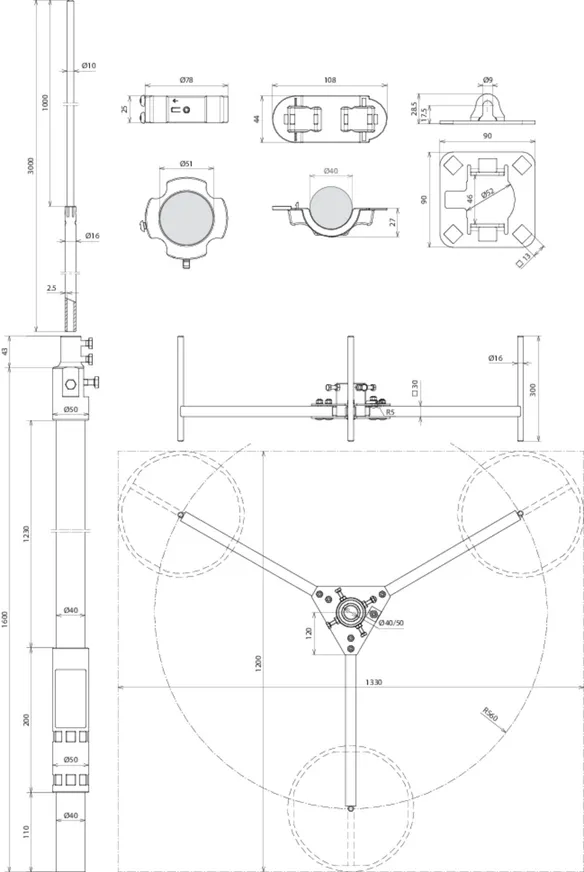

N.º art. 819680 FM D40 L4700 GFK AL DBS R560 STTZN

GTIN 4013364494442, N.º de arancel aduanero (EU): 85389099, Peso bruto: 13.06 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Mástil captador para cable HVI light plus sobre cubierta plana
completo con placa de conexión de 4 orificios para el
cable HVI light plus y set de fijación para el montaje
del cable al mástil captador
Para asegurar la distancia de separación de componentes
conductores según EN 62305-3 (VDE 0185-305-3).
Distancia de aislamiento de poliéster reforzado con fibra de vidrio (PRFV)
Tubo de Ø40 mm
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta
Los mástiles captadores se dimensionan según el
Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 99 km/h.
Adaptación a una pendiente de cubierta de máx. 10 grados
Mástil captador de 40 para cable HVI light plus
Altura total 4700 mm
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Material del trípode: St/tZn
Radio del trípode: 560 mm
Material del tubo autosoportado: PRFV / Al
Longitud del tubo autosoportado: 1600 mm
Distancia de aislamiento: 1230 mm
Longitud de la varilla captadora: 3000 mm
Material de la varilla captadora: AlMgSi
Referencia normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: FM D40 L4700 GFK AL DBS R560 STTZN
art. no.: 819680
o equivalente

Certificados



Datos técnicos

Altura 4700 mm
Material del trípode St/tZn
Radio del trípode 560 mm
Material del tubo autosoportado PRFV / Al
Longitud del tubo autosoportado 1600 mm
Longitud de la varilla captadora 3000 mm
Material de la varilla captadora AlMgSi
Referencia normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 819680 a favoritos.

Ir a favoritos

El artículo 819680 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
