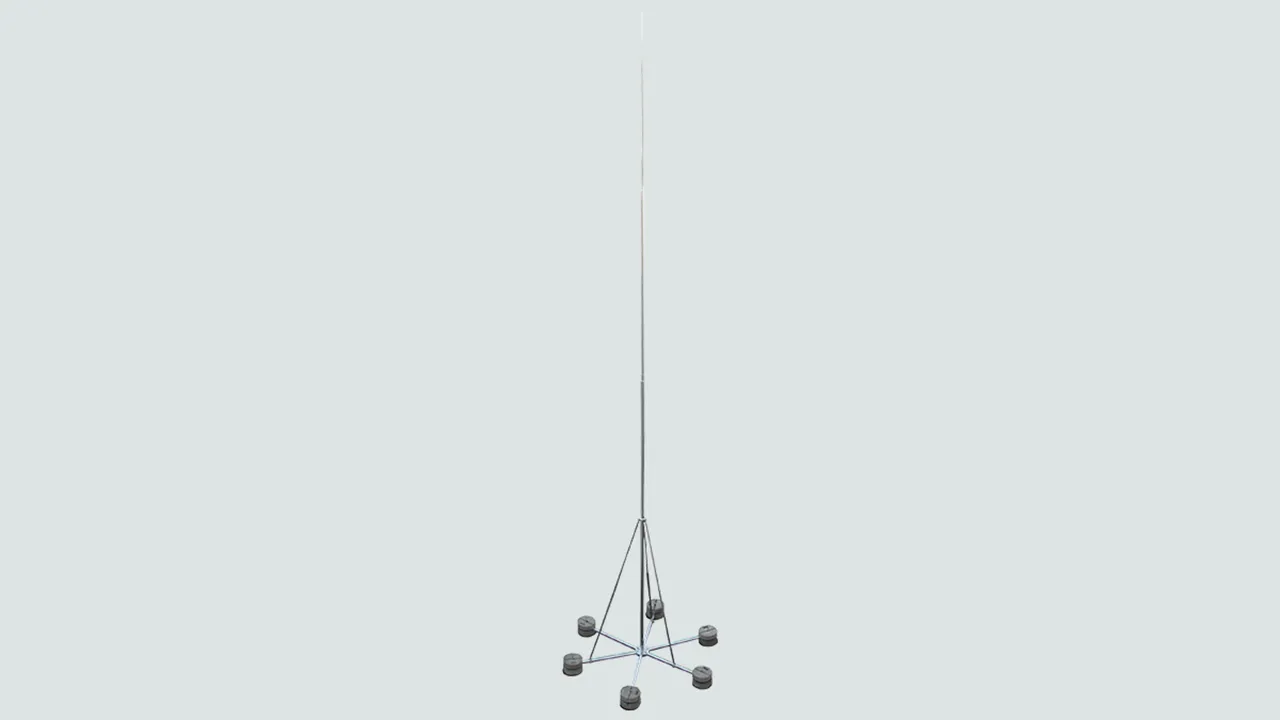

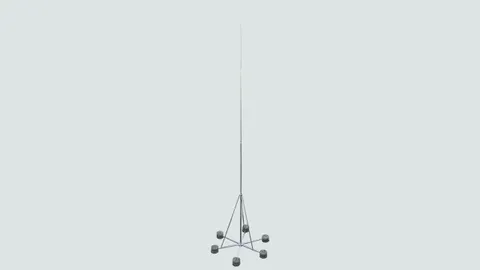

Varillas captadoras autosoportadas de 10 y 11 m

Con soporte de seis patas plegable para la protección de construcciones grandes sobre tejado o para la realización encima del suelo sólido sin trabajos de fijación. Ajustable a la pendiente de tejado hasta máx. 10°.
El zócalo de hormigón apilable (Art Nº 102 010) y el soporte (Art Nº 102 050) deben pedirse aparte.

Se fijan y se atornillan los tubos con extremo rebajado
La longitud de transporte es de aprox. 5000 mm.

Componentes:
Varilla captadora en segmentos de aluminio con extremo rebajado
– Tubo Ø60 x 5 mm, longitud aprox. 5000 mm
– Tubo Ø40 x 5 mm, longitud aprox. 2500 mm o sea 3000 mm
– Tubo Ø22/16/10 mm, longitud aprox. 2500 mm o sea 3000 mm
Soporte de seis patas para zócalo en hormigón con técnica de cuña incluido puntal en Al 20 x 20 x 2 mm
– Caballete doble para 2x redondos 8-10 mm

Nota: Los pesos del techo permisibles tienen que tenerse en cuenta y, si necesario, hay que consultar el constructor del edificio.

Altura libre 10 m

1 Producto

N.º art. 105910 FS D60 10 10M AL SBS STTZN

GTIN 4013364256941, N.º de arancel aduanero (EU): 85389099, Peso bruto: 53.30 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

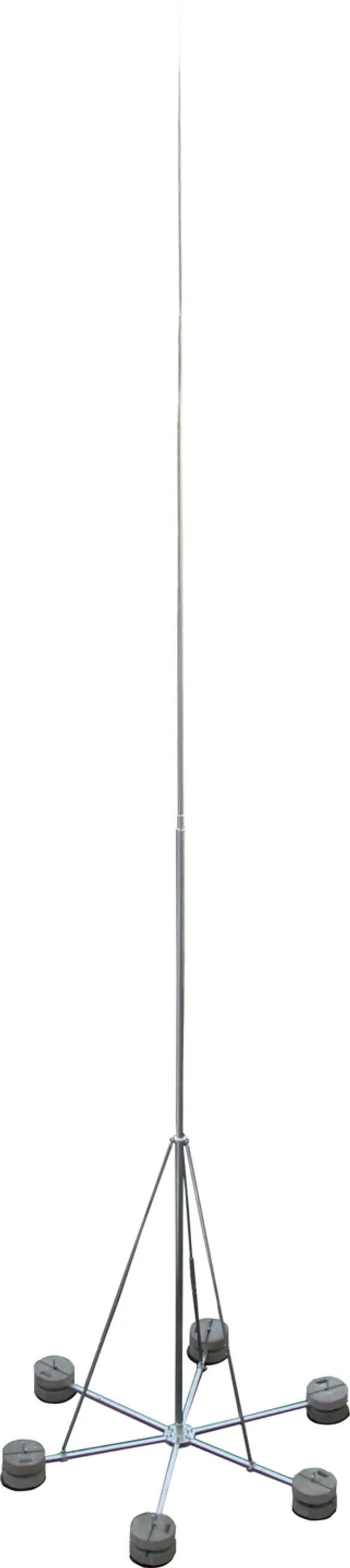

Varilla captadora autosoportada con altura de 10 m
Varilla captadora autosoportada de 10 m con soporte de seis patas
plegable
para protección de estructuras en cubierta mayores
o para su montaje sobre suelo sólido
sin trabajos de fijación.
Adaptación a pendientes de máx. 10 grados.
Las dimensiones de las varillas captadoras se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 140 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Altura: 10000 mm
Radio: 1200 mm
Máx. velocidad del viento con 12 zócalos de 17 kg: 121 km/h
Máx. velocidad del viento con 18 zócalos de 17 kg: 140 km/h
Espacio necesario para el soporte de seis patas: 2900 x 2560 mm
Material del soporte de seis patas: St/tZn
Material del mástil captador/varilla captadora: Al
Norma: EN 62561-(1+2)
Peso de la superficie con 12 zócalos de 17 kg: 268 kg
Peso de la superficie con 18 zócalos de 17 kg: 370 kg

Producto DEHN
Tipo: FS D60 10 10M AL SBS STTZN
art. no.: 105910
o equivalente

Certificados



Datos técnicos

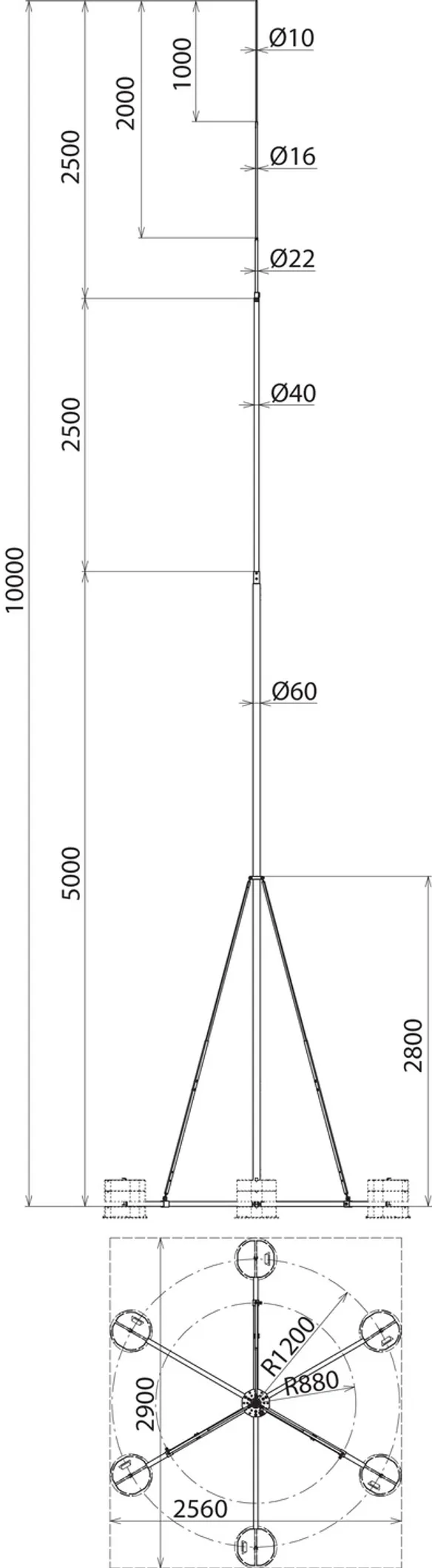

Altura 10000 mm
Radio 1200 mm
Máx. velocidad del viento con 12 zócalos de 17 kg 121 km/h
Máx. velocidad del viento con 18 zócalos de 17 kg 140 km/h
Espacio necesario para el soporte de seis patas 2900 x 2560 mm
Material del soporte de seis patas St/tZn
Material del mástil captador/varilla captadora Al
Norma EN 62561-(1+2)
Peso de la superficie con 12 zócalos de 17 kg 268 kg
Peso de la superficie con 18 zócalos de 17 kg 370 kg

Se ha añadido el artículo 105910 a favoritos.

Ir a favoritos

El artículo 105910 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Altura libre 11 m

1 Producto

N.º art. 105911 FS D60 10 11M AL SBS STTZN

GTIN 4013364256958, N.º de arancel aduanero (EU): 85389099, Peso bruto: 54.40 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Varilla captadora autosoportada con altura de 11 m
Varilla captadora autosoportada de 11 m con soporte de seis patas
plegable
para protección de estructuras en cubierta mayores
o para su montaje sobre suelo sólido
sin trabajos de fijación.
Adaptación a pendientes de máx. 10 grados.
Las dimensiones de las varillas captadoras se realizan según el
Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 135 km/h.
El zócalo de hormigón apilable (Art. Nr. 102 010) y la
placa protectora (ref. 102 050) deben pedirse por separado
Altura: 11000 mm
Radio: 1200 mm
Máx. velocidad del viento con 12 zócalos de 17 kg: 112 km/h
Máx. velocidad del viento con 18 zócalos de 17 kg: 135 km/h
Espacio necesario para el soporte de seis patas: 2900 x 2560 mm
Material del soporte de seis patas: St/tZn
Material del mástil captador/varilla captadora: Al
Norma: EN 62561-(1+2)
Peso de la superficie con 12 zócalos de 17 kg: 269 kg
Peso de la superficie con 18 zócalos de 17 kg: 371 kg

Producto DEHN
Tipo: FS D60 10 11M AL SBS STTZN
art. no.: 105911
o equivalente

Certificados



Datos técnicos

Altura 11000 mm
Radio 1200 mm
Máx. velocidad del viento con 12 zócalos de 17 kg 112 km/h
Máx. velocidad del viento con 18 zócalos de 17 kg 135 km/h
Espacio necesario para el soporte de seis patas 2900 x 2560 mm
Material del soporte de seis patas St/tZn
Material del mástil captador/varilla captadora Al
Norma EN 62561-(1+2)
Peso de la superficie con 12 zócalos de 17 kg 269 kg
Peso de la superficie con 18 zócalos de 17 kg 371 kg
