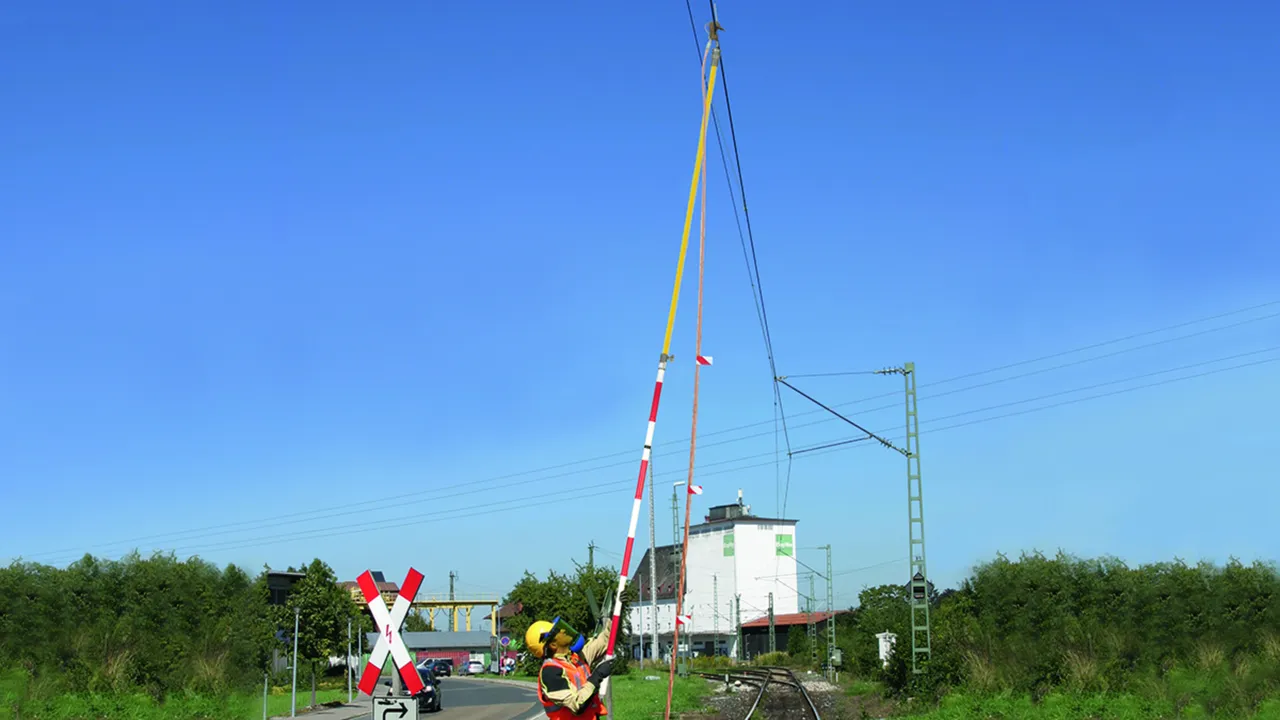

Pértigas de puesta a tierra para aplicaciones ferroviarias

Para utilizar en instalaciones de exterior

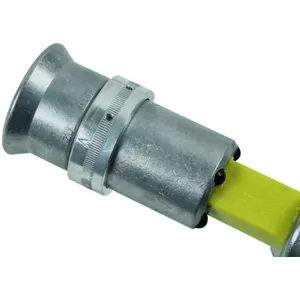

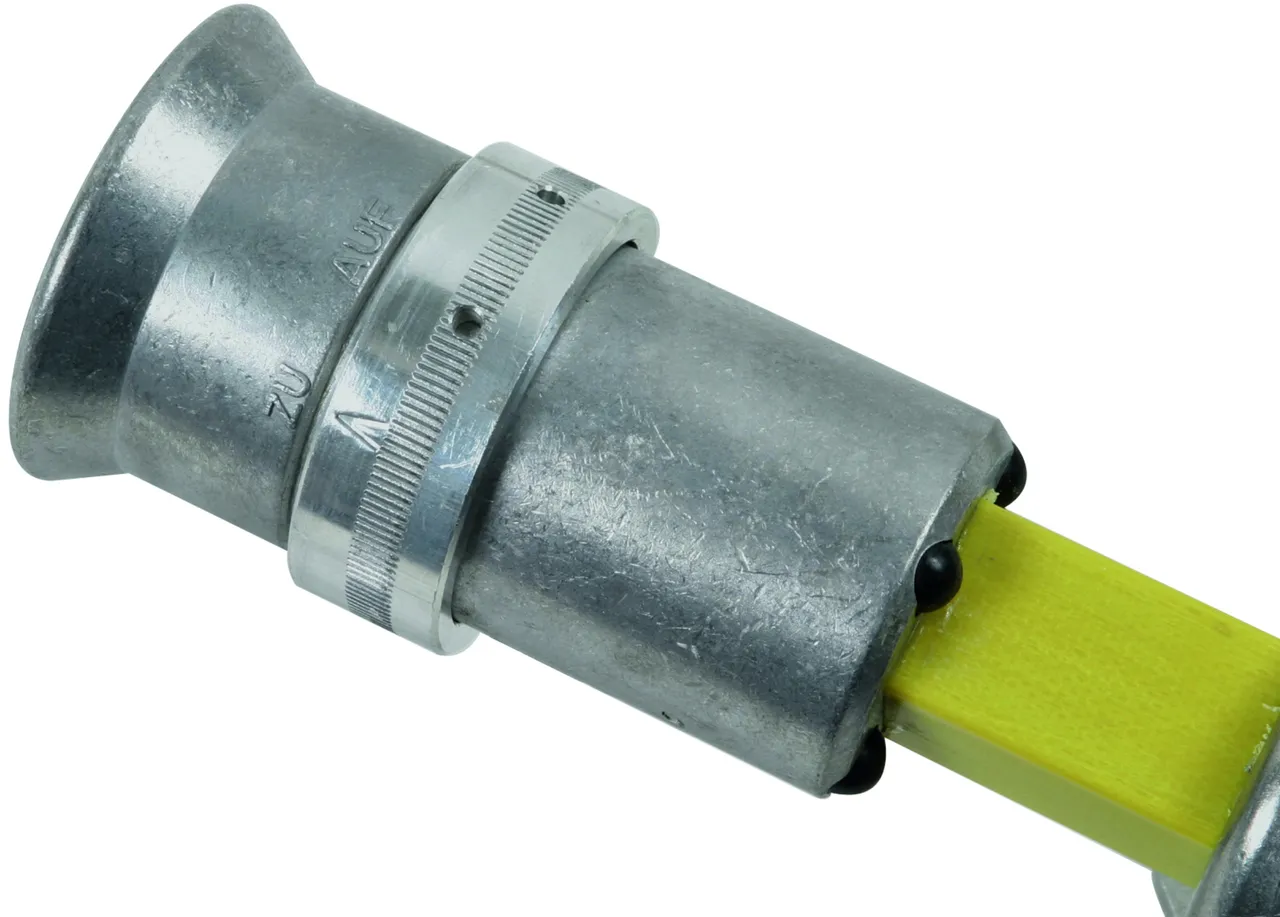

Acoplo de embudo robusto de aluminio
Pértiga telescópica ajustable sin progresión a través de una maneta en cruz
Idóneo sólo para bornas de fase con tornillo y bornas con husillo largo con pasador

Detalles

Telescópica con soporte para pasadores

Para husillos con tornillo y con pasador (enclavamiento de bayoneta)

2 Productos

N.º art. 769352 ESTC SQL RW 3500

GTIN 4013364007345, N.º de arancel aduanero (EU): 82055980, Peso bruto: 4.60 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Datos técnicos

Longitud total (l_{G max} / I_{G min} )	3515 / 1935 mm
DB dibujo no.	3 Ebgw 01.58
DB material no.	157 534

Longitud total (l_{G max} / I_{G min} )	3515 / 1935 mm
Longitud de la maneta (I_H )	1150 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
DB dibujo no.	3 Ebgw 01.58
DB material no.	157 534
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
Material de la maneta en cruz	aleación Al
Versión de la pieza terminal	ojete anular, Al/goma
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C

Se ha añadido el artículo 769352 a favoritos.

Ir a favoritos

El artículo 769352 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 769502 ESTC SQL RW 5000

GTIN 4013364004542, N.º de arancel aduanero (EU): 82055980, Peso bruto: 5.30 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Datos técnicos

Longitud total (l_{G max} / I_{G min} )	5015 / 2685 mm
DB dibujo no.	3 Ebgw 01.52
DB material no.	157 533

Longitud total (l_{G max} / I_{G min} )	5015 / 2685 mm
Longitud de la maneta (I_H )	1900 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
DB dibujo no.	3 Ebgw 01.52
DB material no.	157 533
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
Material de la maneta en cruz	aleación Al
Versión de la pieza terminal	ojete anular, Al/goma
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C

Se ha añadido el artículo 769502 a favoritos.

Ir a favoritos

El artículo 769502 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Telescópica con acoplamiento de pasador y guía de cable

Para husillos con tornillo y pasador (enclavamiento de bayoneta).
El acoplo de apriete está adicionalmente equipado con una guía de cable y un gancho par acoplar lateralmente el cable de puesta a tierra y la pértiga de puesta a tierra al mástil (sin función de anillo ajustable).

1 Producto

N.º art. 769508 ESTC SQL H RW 5000

GTIN 4013364052383, N.º de arancel aduanero (EU): 82055980, Peso bruto: 5.30 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Datos técnicos

Longitud total (l_{G max} / I_{G min} )	5015 / 2685 mm
DB dibujo no.	3 Ebgw 01.55
DB material no.	612 142

Longitud total (l_{G max} / I_{G min} )	5015 / 2685 mm
Longitud de la maneta (I_H )	1900 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
DB dibujo no.	3 Ebgw 01.55
DB material no.	612 142
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
Material de la maneta en cruz	aleación Al
Versión de la pieza terminal	ojete anular, Al/goma
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C

Se ha añadido el artículo 769508 a favoritos.

Ir a favoritos

El artículo 769508 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

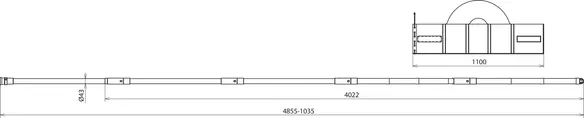

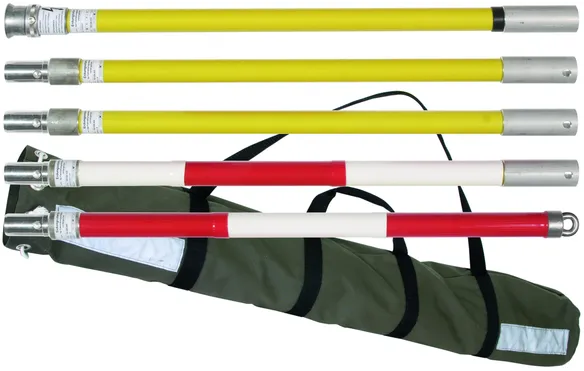

De seis partes con soporte de pasadores y elemento de acoplo en aluminio

Para husillos con tornillo y pasador (enclavamiento de bayoneta)

1 Producto

N.º art. 769515 EST SQL RW 4855 TA

GTIN 4013364157361, N.º de arancel aduanero (EU): 82055980, Peso bruto: 6.69 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Datos técnicos

Longitud total (l_{G max} / I_{G min} )	4855 / 1035 mm
DB dibujo no.	3 Ebgw 01.68-1
