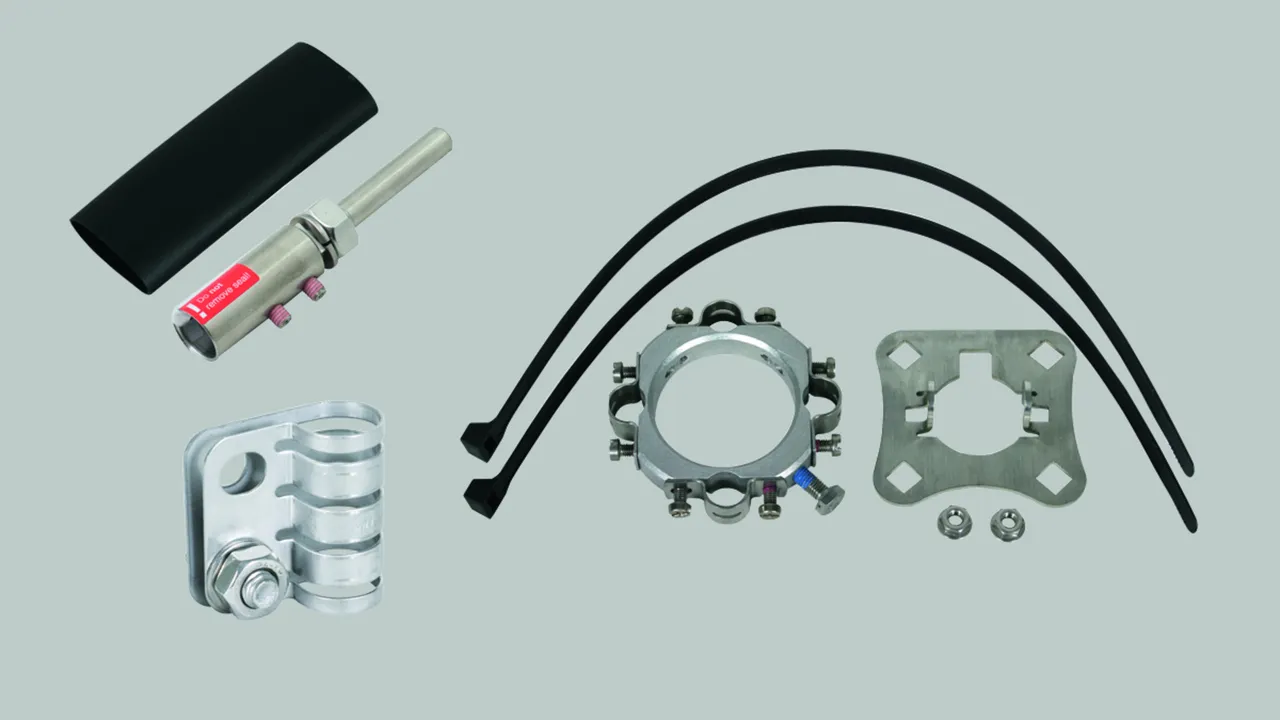

Elementos de conexión para el cable HVI light

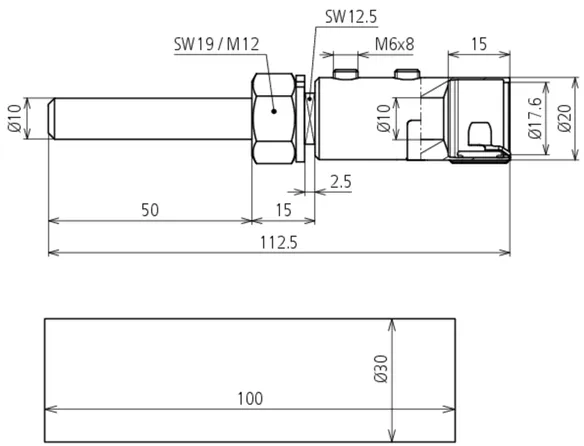

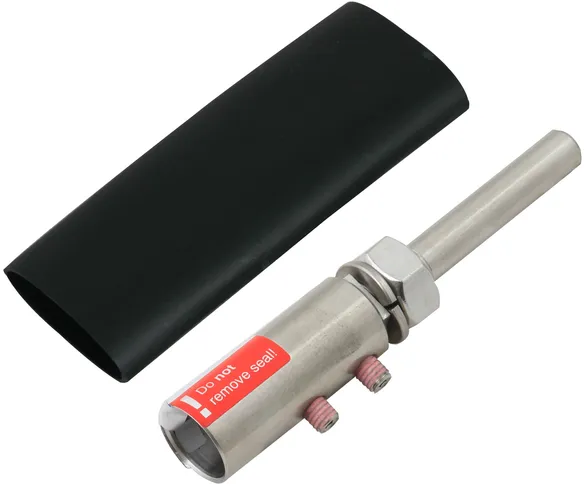

Elemento de conexión para el cable HVI light

Elemento de conexión para conectar el cable HVI light con otras partes de la protección externa contra rayos o con instalaciones de tierra. Incluye un tubo termorretráctil.

1 Producto

N.º art. 819299 AE BO10 KF HVI LI V2A

GTIN 4013364118911, N.º de arancel aduanero (EU): 85359000, Peso bruto: 140.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Elemento de conexión para el cable HVI light INOX
Elementos de conexión para el cable HVI light
para terminar el cable HVI light en ambos lados
para establecer las conexiones del cable
p. ej. con la placa de conexión fijada al mástil captador
u otras partes de la protección externa contra rayos.
tubo termoretráctil incluido
Material : INOX
Conexión: perno Ø10 mm, L 50 mm
Versión: con arandela elástica

Producto DEHN
Tipo: AE BO10 KF HVI LI V2A
art. no.: 819299
o equivalente

Certificados



Datos técnicos

Material INOX
Conexión perno Ø10 mm, L 50 mm
Versión con arandela elástica
Tornillo roscado M6 x 8 mm

Se ha añadido el artículo 819299 a favoritos.

Ir a favoritos

El artículo 819299 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

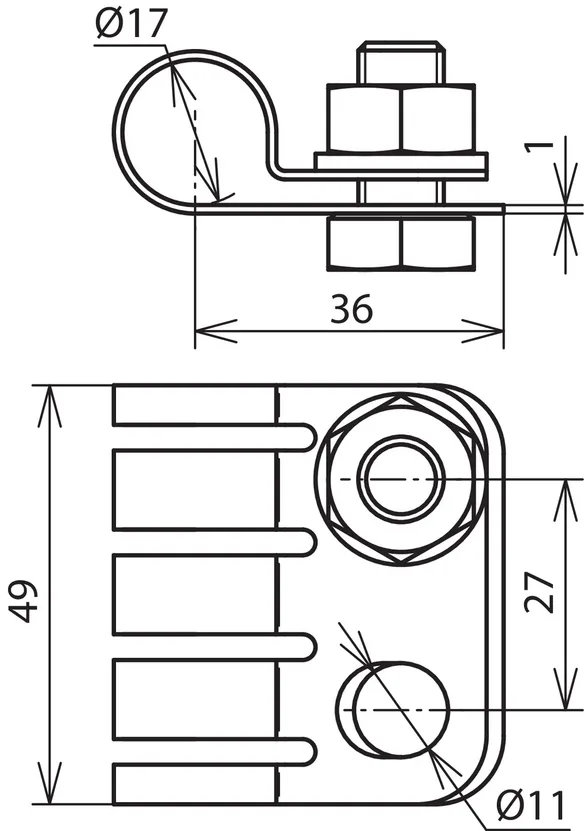

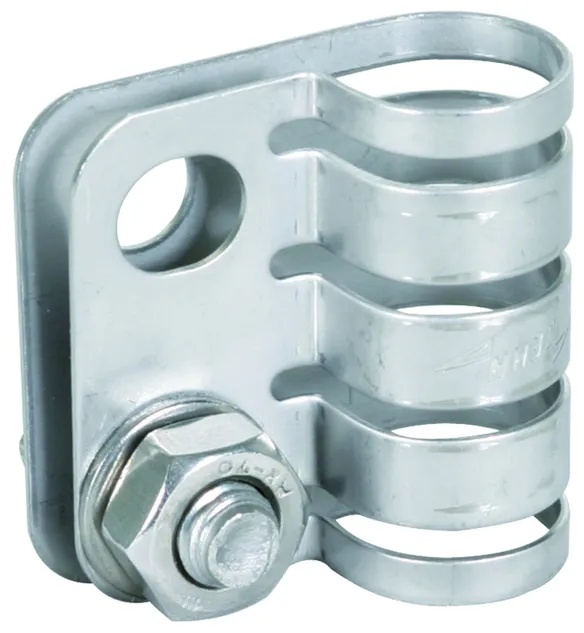

Elemento de conexión PA con compensación de potencial para el cable HVI light

Para controlar el campo eléctrico en la zona terminal del cable HVI light.
Superficie de contacto especialmente ranurada para el contacto eléctrico del revestimiento semiconductor.

1 Producto

N.º art. 410219 PAE 17 20 AB11 V2A

GTIN 4013364118829, N.º de arancel aduanero (EU): 85359000, Peso bruto: 74.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Elemento de conexión PA con compensación de potencial
para el cable HVI light, INOX
Elemento de conexión PA con compensación de potencial
para el cable HVI light para descargar el campo eléctrico
del cable HVI light en la zona terminal
Superficie de contacto especialmente ranurada
para el contacto eléctrico del revestimiento semiconductor.
Material : INOX
Margen de apriete Ø: 17 mm
Taladro de conexión Ø: 11 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: PAE 17 20 AB11 V2A
art. no.: 410219
o equivalente

Certificados



Datos técnicos

Material INOX
Margen de apriete Ø 17 mm
Taladro de conexión Ø 11 mm
Tornillo di M10 x 20 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 410219 a favoritos.

Ir a favoritos

El artículo 410219 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

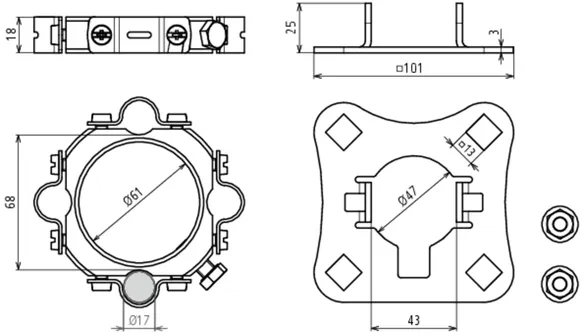

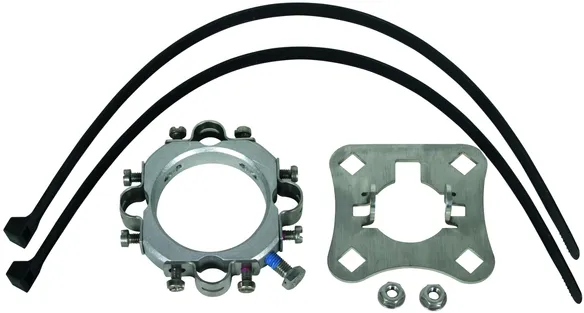

Set de fijación para el cable HVI light

Set de fijación para el montaje del cable HVI light en un tubo autosoportado Ø50 mm (por ejemplo, tubo autosoportado HVI long); consta de placa de conexión (cuatro orificios, con dos tuercas de bloqueo) y anillo de fijación con cuatro soportes de conductores ranurados (Ø17 mm) para el rango de ajuste (incluye dos bridas de cable).

1 Producto

N.º art. 819289 BFS SR D50 4AE HVI LI AL V2A

GTIN 4013364236486, N.º de arancel aduanero (EU): 85389099, Peso bruto: 530.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Kit de fijación
Kit de fijación para montar el cable HVI light
al tubo autosoportado D 50 mm, compuesto por
la placa de conexión (cuádruple, incl. dos tuercas de bloqueo)
y anillo de fijación con cuatro soportes de conductores ranurados
para la conexión terminal (incl. dos bridas de cable)
Material : INOX / Al
Conexión de la placa: orificios cuadrados 13 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: BFS SR D50 4AE HVI LI AL V2A
art. no.: 819289
o equivalente



Datos técnicos

Material INOX / Al
Conexión de la placa orificios cuadrados 13 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 819289 a favoritos.

Ir a favoritos

El artículo 819289 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

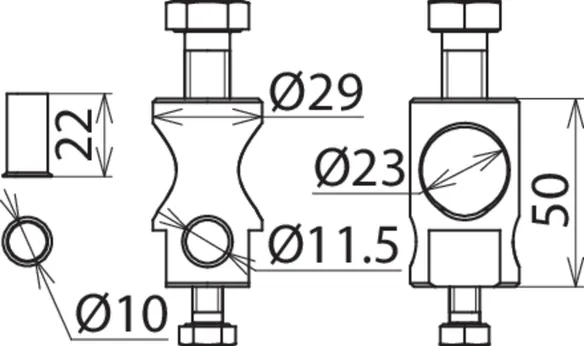

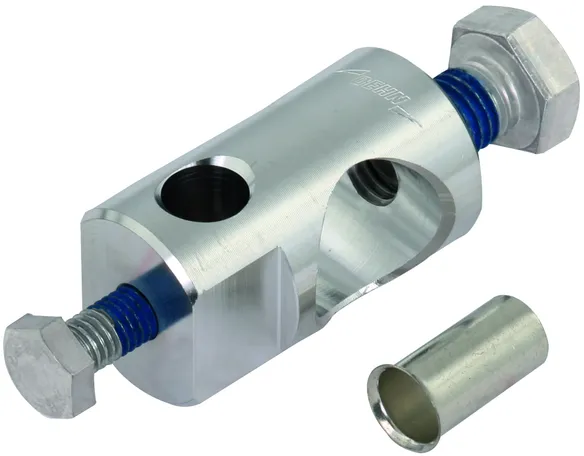

Perno de fijación

Perno de fijación para fijar cables encima a una punta captadora (Ø22 / Ø16 mm) o placa de conexión (p. ej. Art.-Nr. 819 289 o 819 288).

1 Producto

N.º art. 105229 BB 1XB11GSM8 1XB23GSM12 AL

GTIN 4013364280625, N.º de arancel aduanero (EU): 85389099, Peso bruto: 98.80 g, Empaquetado: 10.00 unidad(es)

Figuras

Más información

Perno de fijación
Perno de fijación para montar encima
un cable de aluminio de 50 mm² (Art.-Nr. 840 050)
a una punta captadora (Ø22 / Ø16 mm) o placa de conexión
(p. ej. Art.-Nr. 819 289 o 819 288).
Material : Al
Conexión: 1x B 11 mm, 1x B 23 mm
Terminal: 50 mm²
Material del terminal: Cu/gal Sn

Producto DEHN
Tipo: BB 1XB11GSM8 1XB23GSM12 AL
art. no.: 105229
o equivalente

Certificados



Datos técnicos

Material Al
Conexión 1x B 11 mm, 1x B 23 mm
Tornillo di M8 x 10 di M12 x 20 mm
Terminal 50 mm²
Material del terminal Cu /gal Sn
