Bandas de puenteado

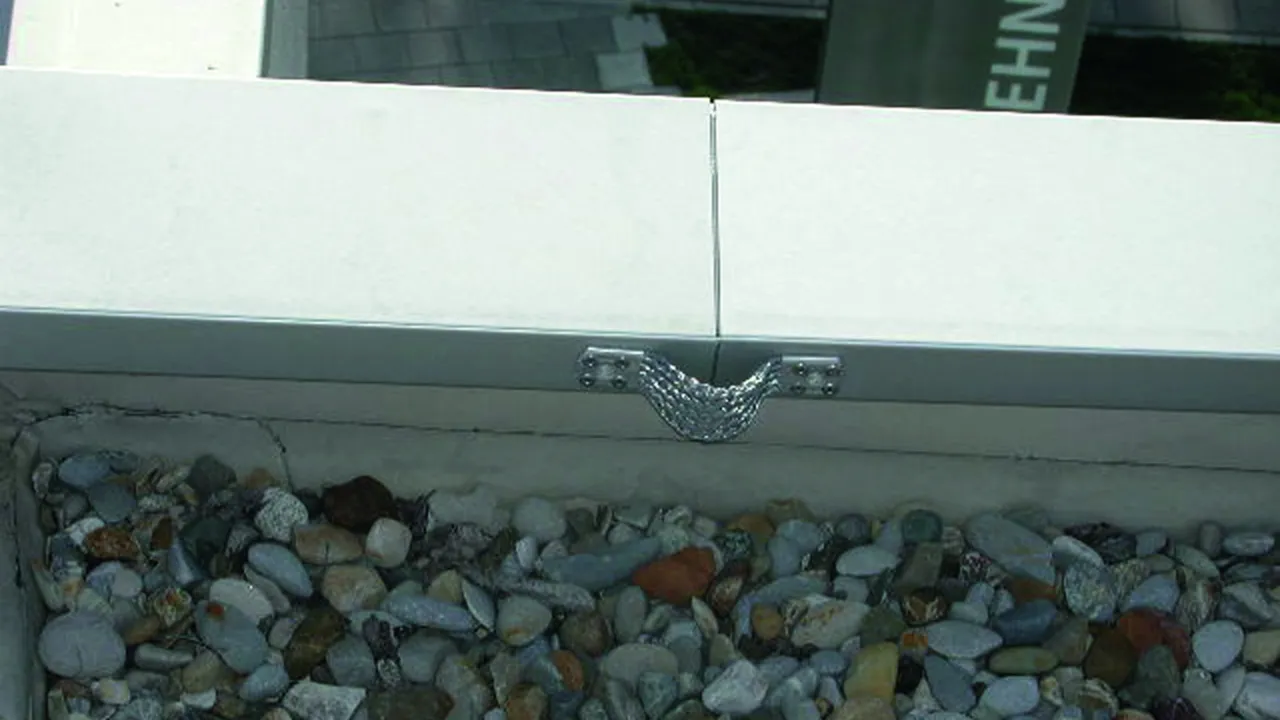

Para la conexión de revestimientos metálicos (mediante remaches o tornillos), como pieza de compensación de dilatación para hilos redondos o como compensación de determinadas variaciones de longitud debidas a la temperatura para conductores redondos; conexión con, por ejemplo, conector KS con ref. 301 019

Nota de aplicación:
Según UNE EN 62305-3 parte 1, para la conexión con espesor de material ≥0,5 mm se utilizan cuatro remaches de Ø5 mm, o bien con espesor de material ≥2 mm se utilizan dos tornillos roscados de Ø6,3 mm de INOX (en ambos lados).

Versión corta

2 Productos

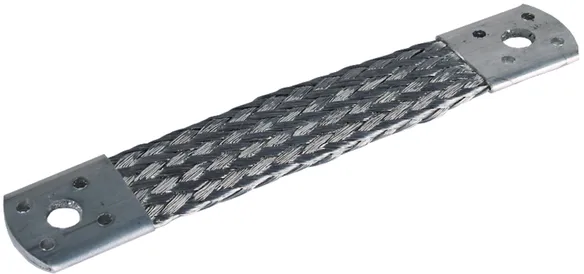

N.º art. 377015 UEBB L180 B10.5 B5.2 AL

GTIN 4013364092693, N.º de arancel aduanero (EU): 85359000, Peso bruto: 36.00 g, Empaquetado: 10.00 unidad(es)

Figuras

Open PDF

Más información

Archivos CAD

Material: Al
Longitud: 180 mm
Fijación: [8x] Ø5,2 / [2x] Ø10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L180 B10.5 B5.2 AL
art. no.: 377015
o equivalente

Certificados

Datos técnicos

Material	Al
Longitud (l_G )	180 mm
Sección	50 mm²
Fijación	[8x] Ø5,2 / [2x] Ø10,5 mm
Sujeción	remaches / tornillos
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	Al
Longitud (l_G )	180 mm
Sección	50 mm²
Fijación	[8x] Ø5,2 / [2x] Ø10,5 mm
Aplicación	según EN 62305-3 parte 1 para la sujeción a espesor de material ≥ 0,5 mm se deben utilizar cuatro remaches Ø5 mm
Sujeción	remaches / tornillos
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 377015 a favoritos.

Ir a favoritos

El artículo 377015 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

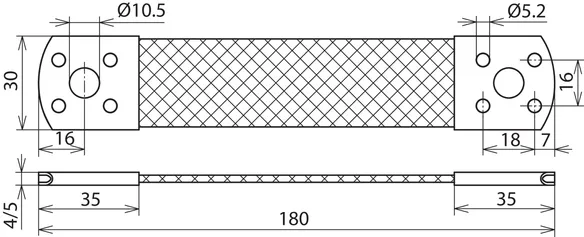

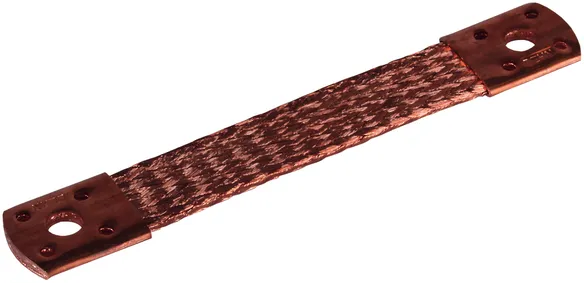

N.º art. 377007 UEBB L180 B10.5 B5.2 CU

GTIN 4013364092686, N.º de arancel aduanero (EU): 85359000, Peso bruto: 107.00 g, Empaquetado: 10.00 unidad(es)

Figuras

Open PDF

Más información

Archivos CAD

Material: Cu
Longitud: 180 mm
Fijación: [8x] Ø5,2 / [2x] Ø10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L180 B10.5 B5.2 CU
art. no.: 377007
o equivalente

Certificados

Datos técnicos

Material	Cu
Longitud (l_G )	180 mm
Sección	50 mm²
Fijación	[8x] Ø5,2 / [2x] Ø10,5 mm
Sujeción	remaches / tornillos
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	Cu
Longitud (l_G )	180 mm
Sección	50 mm²
Fijación	[8x] Ø5,2 / [2x] Ø10,5 mm
Aplicación	según EN 62305-3 parte 1 para la sujeción a espesor de material ≥ 0,5 mm se deben utilizar cuatro remaches Ø5 mm
Sujeción	remaches / tornillos
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 377007 a favoritos.

Ir a favoritos

El artículo 377007 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Versión corta para la fijación con tornillos

1 Producto

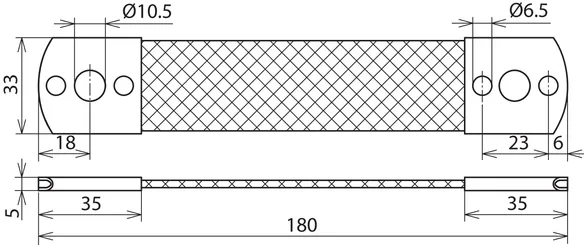

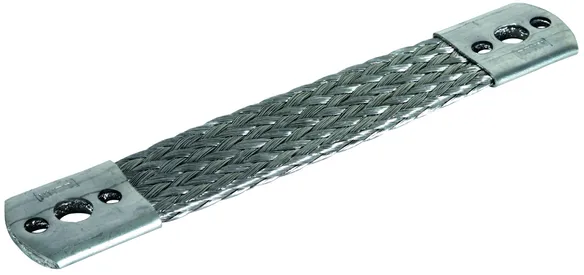

N.º art. 377045 UEBB L180 B10.5 B6.5 AL

GTIN 4013364099296, N.º de arancel aduanero (EU): 85359000, Peso bruto: 37.05 g, Empaquetado: 100.00 unidad(es)

Figuras

Open PDF

Más información

Archivos CAD

Material: Al
Longitud: 180 mm
Fijación: [4x] Ø6,5 / [2x] Ø10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L180 B10.5 B6.5 AL
art. no.: 377045
o equivalente

Certificados

Datos técnicos

Material	Al
Longitud (l_G )	180 mm
Sección	50 mm²
Fijación	[4x] Ø6,5 / [2x] Ø10,5 mm
Sujeción	tornilllos
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	Al
Longitud (l_G )	180 mm
Sección	50 mm²
Fijación	[4x] Ø6,5 / [2x] Ø10,5 mm
Aplicación	según EN 62305-3 parte 1 para la sujeción a espesor de material ≥ 0,5 mm se deben utilizar dos remaches Ø6mm o a espesor de material ≥ 2 mm dos tornillos Ø6,3 mm de acero inoxidable
Sujeción	tornilllos
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 377045 a favoritos.

Ir a favoritos

El artículo 377045 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Versión larga con taladro central

Nota: en puntos de cruce se pueden unir dos bandas de dilatación con un tornillo M10 x 20 mm y con tuerca.

2 Productos

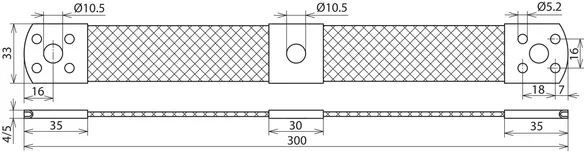

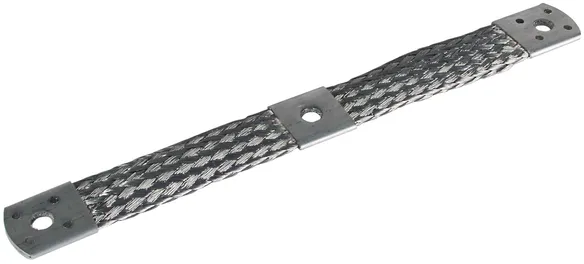

N.º art. 377115 UEBB L300 3XB10.5 B5,2 AL

GTIN 4013364092716, N.º de arancel aduanero (EU): 85359000, Peso bruto: 59.00 g, Empaquetado: 10.00 unidad(es)

Predecesor

Figuras

Open PDF

Más información

Archivos CAD

Material: Al
Longitud: 300 mm
Fijación: [8x] Ø5,2 / [3x] Ø10,5 mm
Taladro central: 10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L300 3XB10.5 B5,2 AL
art. no.: 377115
o equivalente

Certificados

Datos técnicos

Material	Al
Longitud (l_G )	300 mm
Sección	50 mm²
Fijación	[8x] Ø5,2 / [3x] Ø10,5 mm
Taladro central	10,5 mm
Sujeción	remaches / tornillos
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	Al
Longitud (l_G )	300 mm
Sección	50 mm²
Fijación	[8x] Ø5,2 / [3x] Ø10,5 mm
Aplicación	según EN 62305-3 parte 1 para la sujeción a espesor de material ≥ 0,5 mm se deben utilizar cuatro remaches Ø5 mm
Taladro central	10,5 mm
Sujeción	remaches / tornillos
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 377115 a favoritos.

Ir a favoritos

El artículo 377115 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

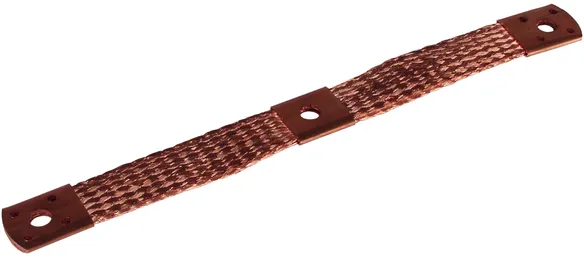

N.º art. 377107 UEBB L300 3XB10.5 B5.2 CU

GTIN 4013364092709, N.º de arancel aduanero (EU): 85359000, Peso bruto: 172.00 g, Empaquetado: 10.00 unidad(es)

Figuras

Open PDF

Más información

Archivos CAD

Material: Cu
Longitud: 300 mm
Fijación: [8x] Ø5,2 / [3x] Ø10,5 mm
Taladro central: 10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L300 3XB10.5 B5.2 CU
art. no.: 377107
o equivalente

Certificados

Datos técnicos

Material	Cu
Longitud (l_G )	300 mm
Sección	50 mm²
Fijación	[8x] Ø5,2 / [3x] Ø10,5 mm
Taladro central	10,5 mm
Sujeción	remaches / tornillos
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	Cu
Longitud (l_G )	300 mm
Sección	50 mm²
Fijación	[8x] Ø5,2 / [3x] Ø10,5 mm
Aplicación	según EN 62305-3 parte 1 para la sujeción a espesor de material ≥ 0,5 mm se deben utilizar cuatro remaches Ø5 mm
Taladro central	10,5 mm
Sujeción	remaches / tornillos
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 377107 a favoritos.

Ir a favoritos

El artículo 377107 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
