DEHNguard YPV SCI ... – compact

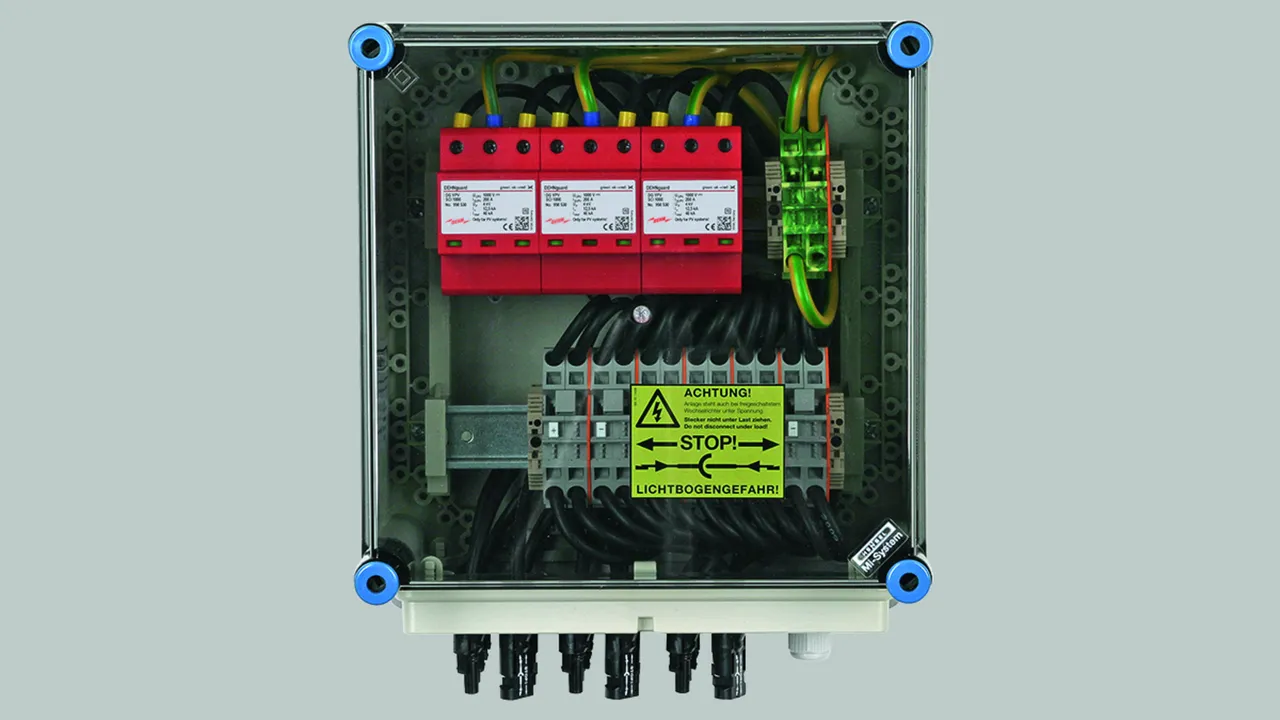

Unidad completa precableada para instalaciones fotovoltaicas
Dispositivo combinado de aislamiento y cortocircuito con aislamiento eléctrico seguro (tecnología SCI patentada)
El circuito Y contrastado y resistente a fallos del DEHNguard YPV SCI … evita daños en la protección contra sobretensiones debidos a fallos de aislamiento en el circuito del generador
Probado según EN 61643-31
Utilizable en sistemas PV según IEC 60364-7-712

Detalles

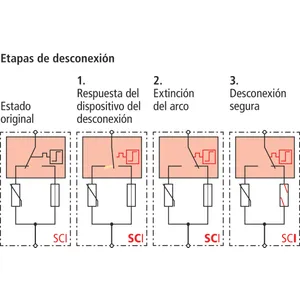

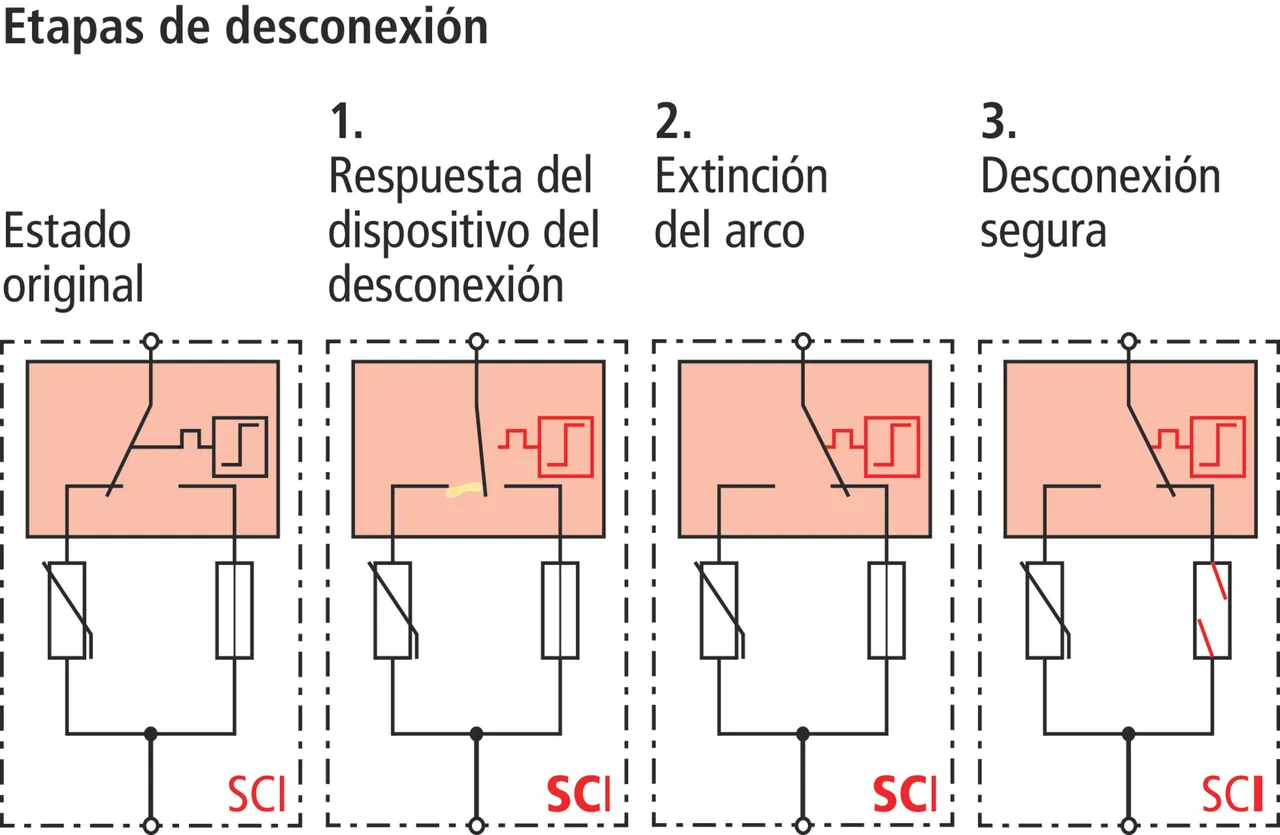

Dispositivo de desconexión en DC en tres etapas (tecnología SCI patentada).

lorem ipsum — Dispositivo de desconexión en DC en tres etapas (tecnología SCI patentada).

DEHNguard compact YPV SCI ...

Descargador contra sobretensiones multipolar, con dispositivo de conmutación DC de 3 etapas para uso en sistemas fotovoltaicos.

2 Productos

N.º art. 950531 DG YPV SCI 600

GTIN 4013364152953, N.º de arancel aduanero (EU): 85363030, Peso bruto: 296.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard reducido YPV SCI 600
Descargador fotovoltaico multipolo hasta 600 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 3 módulos
Indicación de fallo
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Aislamiento eléctrico seguro
Tensión PV máxima: <= 600 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 2,5 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 1000 A

Producto DEHN
Tipo: DG YPV SCI 600
art. no.: 950531
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máx. tensión PV (U_CPV )	600 V
Resistencia de cortocircuito (I_SCPV )	1000 A
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máx. de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 2,5 kV
Certificados	KEMA, UL

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máx. tensión PV (U_CPV )	600 V
Resistencia de cortocircuito (I_SCPV )	1000 A
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máx. de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 2,5 kV
Nivel de protección con 5 kA (U_P )	≤ 2 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20

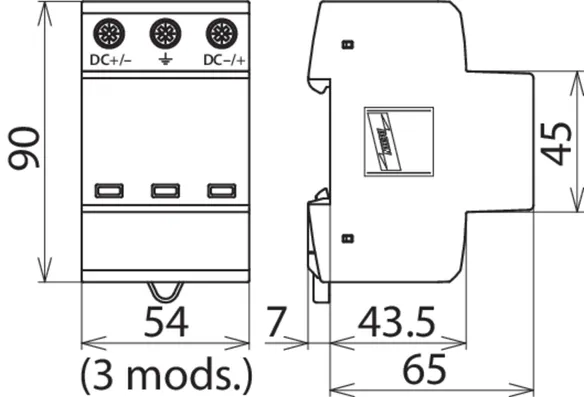

Capacidad	3 módulo(s), DIN 43880
Certificados	KEMA, UL

Se ha añadido el artículo 950531 a favoritos.

Ir a favoritos

El artículo 950531 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 950530 DG YPV SCI 1000

GTIN 4013364152960, N.º de arancel aduanero (EU): 85363030, Peso bruto: 321.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

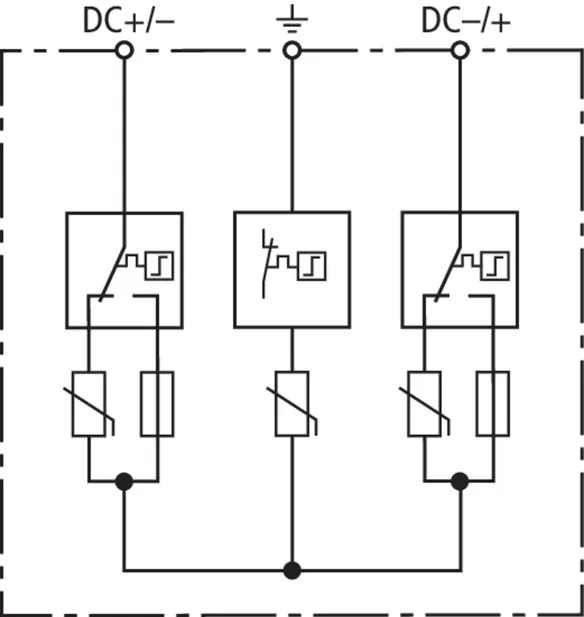

Descargador de sobretensiones DEHNguard reducido YPV SCI 1000
Descargador fotovoltaico multipolo hasta 1000 V CC
Con mecanismo de conmutación de CC en 3 etapas, ancho de 3 módulos
Indicación de fallo
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-71
Aislamiento eléctrico seguro
Tensión PV máxima: <= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 1000 A

Producto DEHN
Tipo: DG YPV SCI 1000
art. no.: 950530
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máx. tensión PV (U_CPV )	1000 V
Resistencia de cortocircuito (I_SCPV )	1000 A
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máx. de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Certificados	KEMA, UL

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máx. tensión PV (U_CPV )	1000 V
Resistencia de cortocircuito (I_SCPV )	1000 A
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máx. de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Capacidad	3 módulo(s), DIN 43880
Certificados	KEMA, UL

Se ha añadido el artículo 950530 a favoritos.

Ir a favoritos

El artículo 950530 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNguard compact YPV SCI ... FM

Descargador contra sobretensiones multipolar, con dispositivo de conmutación DC de 3 etapas para uso en sistemas fotovoltaicos, con contacto de señalización a distancia para la monitorización del dispositivo (contacto libre de potencial).

2 Productos

N.º art. 950536 DG YPV SCI 600 FM

GTIN 4013364154995, N.º de arancel aduanero (EU): 85363030, Peso bruto: 306.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard reducido YPV SCI 600 FM
Descargador fotovoltaico multipolo hasta 600 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 3 módulos
Indicación de fallo, con contacto de señalización remota
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Aislamiento eléctrico seguro
Tensión PV máxima: <= 600 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 2,5 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 1000 A

Producto DEHN
Tipo: DG YPV SCI 600 FM
art. no.: 950536
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máx. tensión PV (U_CPV )	600 V
Resistencia de cortocircuito (I_SCPV )	1000 A
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máx. de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 2,5 kV
Certificados	KEMA, UL
Contacto de señalización a distancia	contacto libre de potencial

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máx. tensión PV (U_CPV )	600 V
Resistencia de cortocircuito (I_SCPV )	1000 A
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máx. de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 2,5 kV
Nivel de protección con 5 kA (U_P )	≤ 2 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	15 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Capacidad	3 módulo(s), DIN 43880
Certificados	KEMA, UL
Contacto de señalización a distancia	contacto libre de potencial
Potencia de conmutación AC	250 V / 0.5 A
Potencia de conmutación DC	250 V / 0,1 A, 125 V / 0,2 A, 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm² rígido / flexible

Se ha añadido el artículo 950536 a favoritos.

Ir a favoritos

El artículo 950536 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 950535 DG YPV SCI 1000 FM

GTIN 4013364154988, N.º de arancel aduanero (EU): 85363030, Peso bruto: 331.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

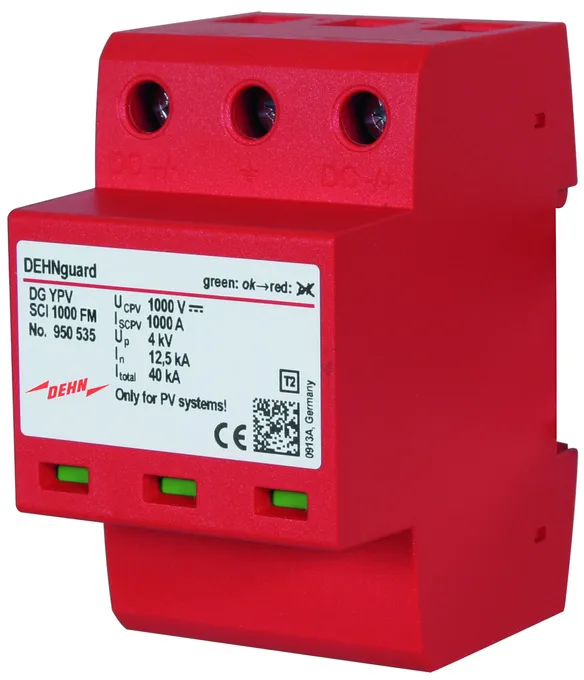

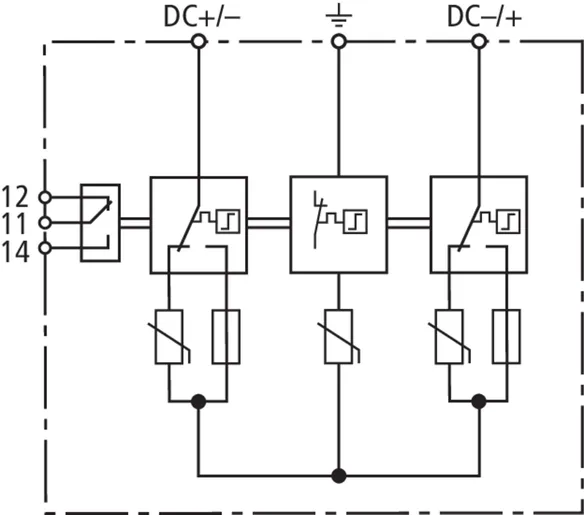

Descargador de sobretensiones DEHNguard reducido YPV SCI 1000 FM
Descargador fotovoltaico multipolo hasta 1000 V CC
con mecanismo de conmutación de CC en 3 etapas, ancho de 3 módulos
Indicación de fallo, con contacto de señalización remota
Tipo 2 según EN 61643-31
Utilizable según IEC 60364-7-712
Aislamiento eléctrico seguro
Tensión PV máxima:<= 1000 V CC
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 1000 A

Producto DEHN
Tipo: DG YPV SCI 1000 FM
art. no.: 950535
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máx. tensión PV (U_CPV )	1000 V
Resistencia de cortocircuito (I_SCPV )	1000 A
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máx. de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Certificados	KEMA, UL
Contacto de señalización a distancia	contacto libre de potencial

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máx. tensión PV (U_CPV )	1000 V
Resistencia de cortocircuito (I_SCPV )	1000 A
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corriente máx. de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	15 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20

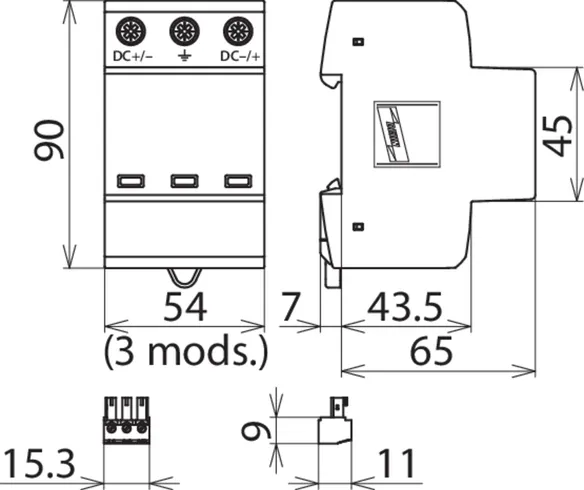

Capacidad	3 módulo(s), DIN 43880
Certificados	KEMA, UL
Contacto de señalización a distancia	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A, 125 V / 0,2 A, 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm² rígido / flexible

Se ha añadido el artículo 950535 a favoritos.

Ir a favoritos

El artículo 950535 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Resultados de los productos (0)

Results for content (0)

DEHNguard YPV SCI ... – compact

Detalles

DEHNguard compact YPV SCI ...

N.º art. 950531 DG YPV SCI 600

Se ha añadido el artículo 950531 a favoritos.

El artículo 950531 ha sido añadido a la cesta de compra.

N.º art. 950530 DG YPV SCI 1000

Se ha añadido el artículo 950530 a favoritos.

El artículo 950530 ha sido añadido a la cesta de compra.

DEHNguard compact YPV SCI ... FM

N.º art. 950536 DG YPV SCI 600 FM

Se ha añadido el artículo 950536 a favoritos.

El artículo 950536 ha sido añadido a la cesta de compra.

N.º art. 950535 DG YPV SCI 1000 FM

Se ha añadido el artículo 950535 a favoritos.

El artículo 950535 ha sido añadido a la cesta de compra.

DEHNguard YPV SCI ... – compact

Detalles

DEHNguard compact YPV SCI ...

N.º art. 950531 DG YPV SCI 600

Debe estar registrado para descargar 950531.stp.

Debe estar registrado para descargar 950531.igs.

Debe estar registrado para descargar 950531.jt.

Debe estar registrado para descargar 950531.dwg.

Debe estar registrado para descargar 950530m_E.dxf.

Debe estar registrado para descargar DEHN.950531.wspak.

Debe estar registrado para descargar DEHN.950531.edz.

Se ha añadido el artículo 950531 a favoritos.

El artículo 950531 ha sido añadido a la cesta de compra.

N.º art. 950530 DG YPV SCI 1000

Debe estar registrado para descargar 950531.stp.

Debe estar registrado para descargar 950531.igs.

Debe estar registrado para descargar 950531.jt.

Debe estar registrado para descargar 950531.dwg.

Debe estar registrado para descargar 950530m_E.dxf.

Debe estar registrado para descargar DEHN.950530.wspak.

Debe estar registrado para descargar DEHN.950530.edz.

Se ha añadido el artículo 950530 a favoritos.

El artículo 950530 ha sido añadido a la cesta de compra.

DEHNguard compact YPV SCI ... FM

N.º art. 950536 DG YPV SCI 600 FM

Debe estar registrado para descargar 950536.stp.

Debe estar registrado para descargar 950536.igs.

Debe estar registrado para descargar 950536.jt.

Debe estar registrado para descargar 950536.dwg.

Debe estar registrado para descargar 950535m_E.dxf.

Debe estar registrado para descargar DEHN.950536.wspak.

Debe estar registrado para descargar DEHN.950536.edz.

Se ha añadido el artículo 950536 a favoritos.

El artículo 950536 ha sido añadido a la cesta de compra.

N.º art. 950535 DG YPV SCI 1000 FM

Debe estar registrado para descargar 950536.stp.

Debe estar registrado para descargar 950536.igs.

Debe estar registrado para descargar 950536.jt.

Debe estar registrado para descargar 950536.dwg.

Debe estar registrado para descargar 950535m_E.dxf.

Debe estar registrado para descargar DEHN.950535.wspak.

Debe estar registrado para descargar DEHN.950535.edz.

Se ha añadido el artículo 950535 a favoritos.

El artículo 950535 ha sido añadido a la cesta de compra.
