BLITZDUCTOR XT Ex (i) – Módulos de protección

Descargador de sobretensiones para circuitos de medida con seguridad intrínseca y sistemas de bus

Capacidad máxima de descarga para interfaces de dos, tres o cuatro hilos
Nivel de protección bajo, capaz de proteger a los equipos terminales
Homologaciones: ATEX, IECEx, CSA, HAZLOC

Descargador formado por un módulo de protección y una base

Fácil sustitución de módulos de protección
Todos los componentes están integrados en el módulo de protección
Disponible descargador con vigilancia preventiva RFID LifeCheck integrada

Diseño funcional

Montaje sobre carril DIN con puesta a tierra integrada

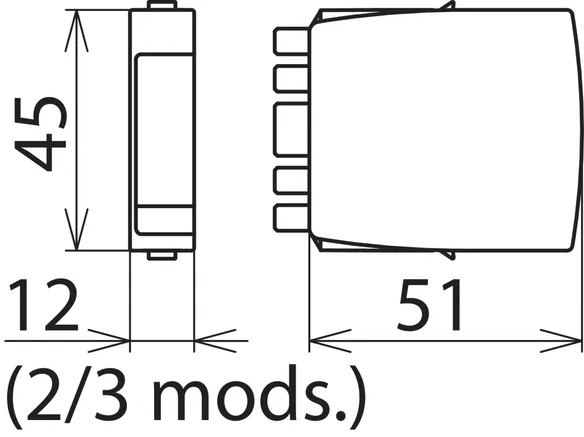

Requisitos mínimos de espacio, dos pares en módulo de 12 mm de ancho
Resistente a vibración y choques

Detalles

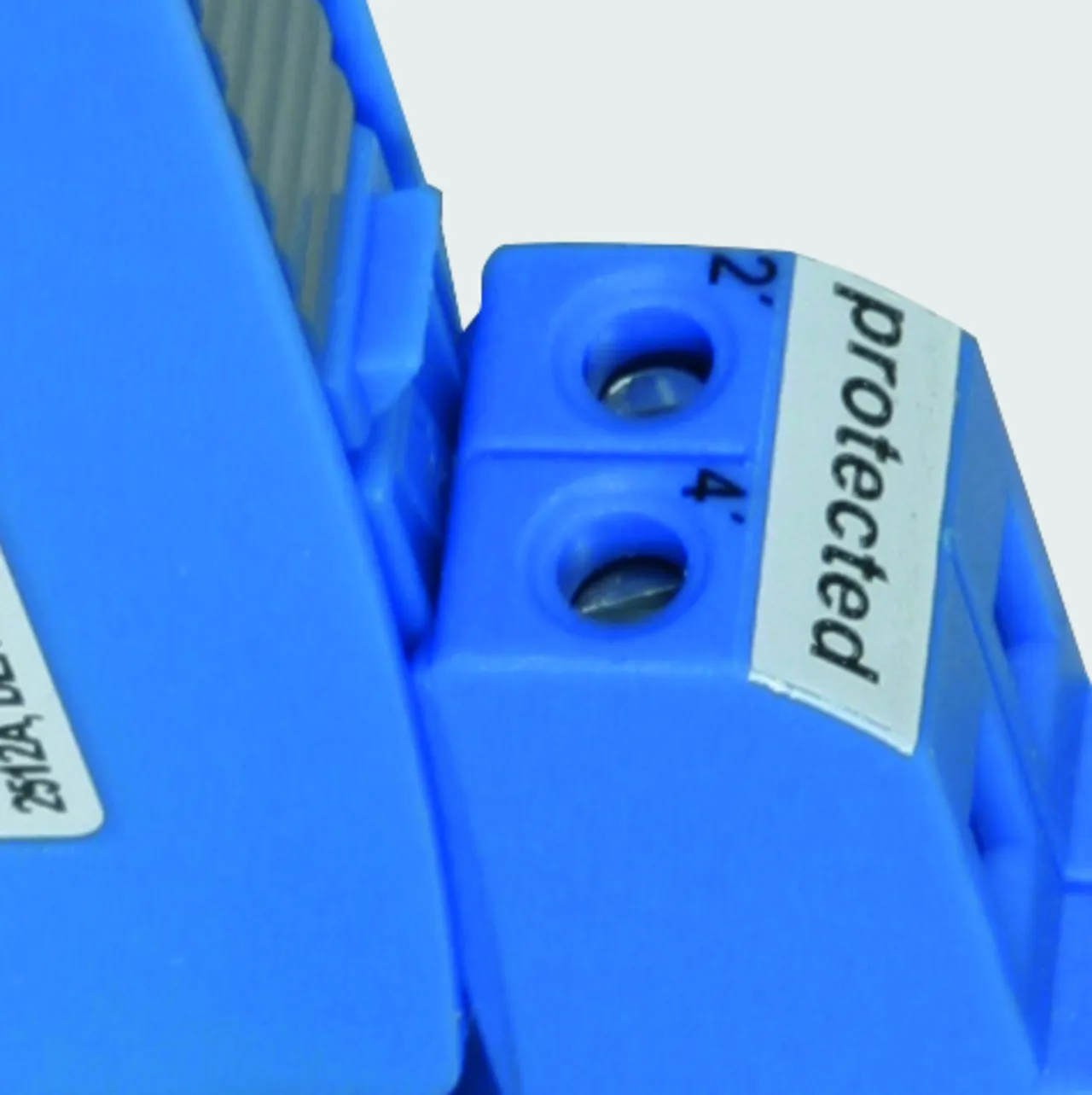

Mecanismo de bloqueo a prueba de vibraciones, protegido contra polaridad inversa.

lorem ipsum — Mecanismo de bloqueo a prueba de vibraciones, protegido contra polaridad inversa.

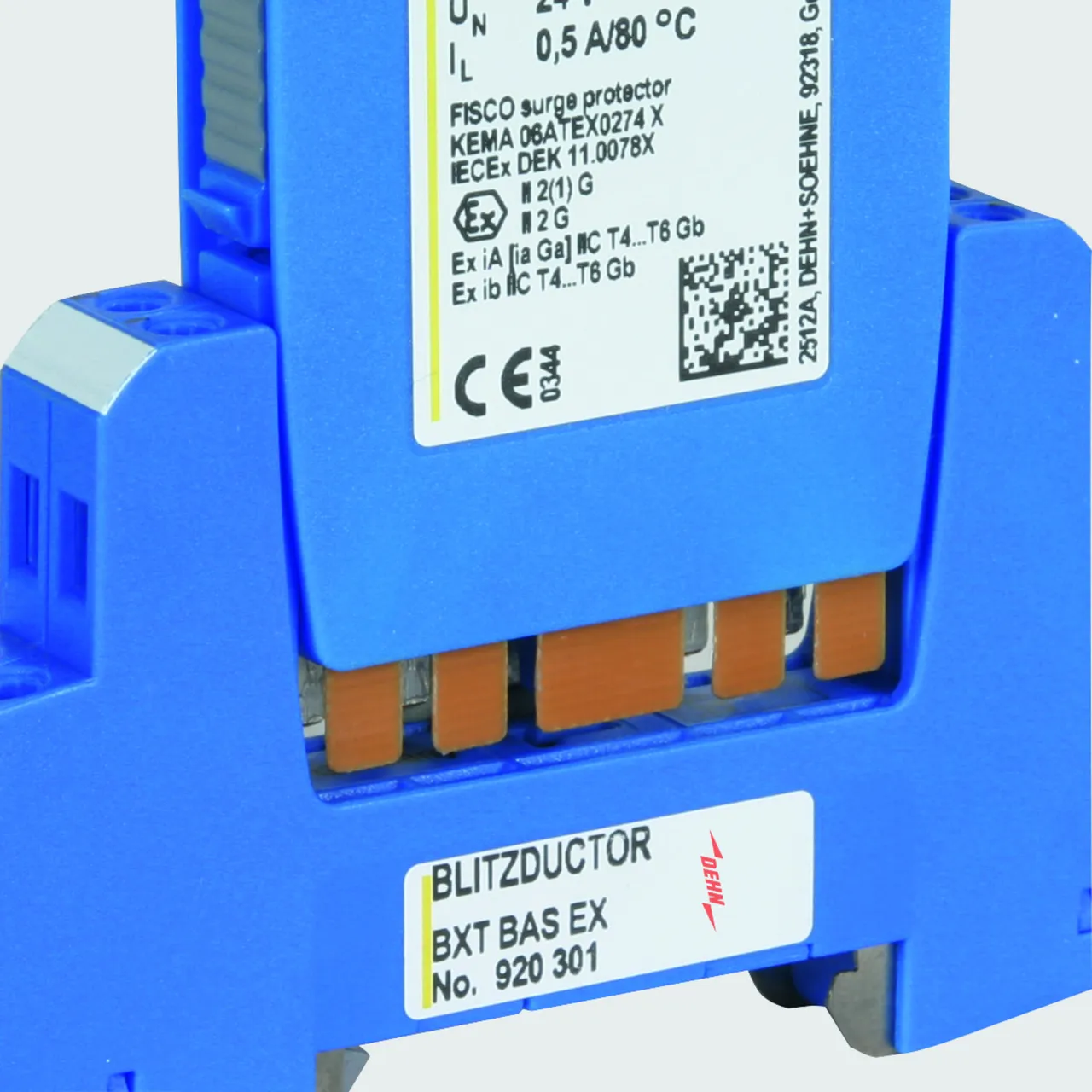

Diseñado en dos partes, una base y un módulo de protección específico de la aplicación.

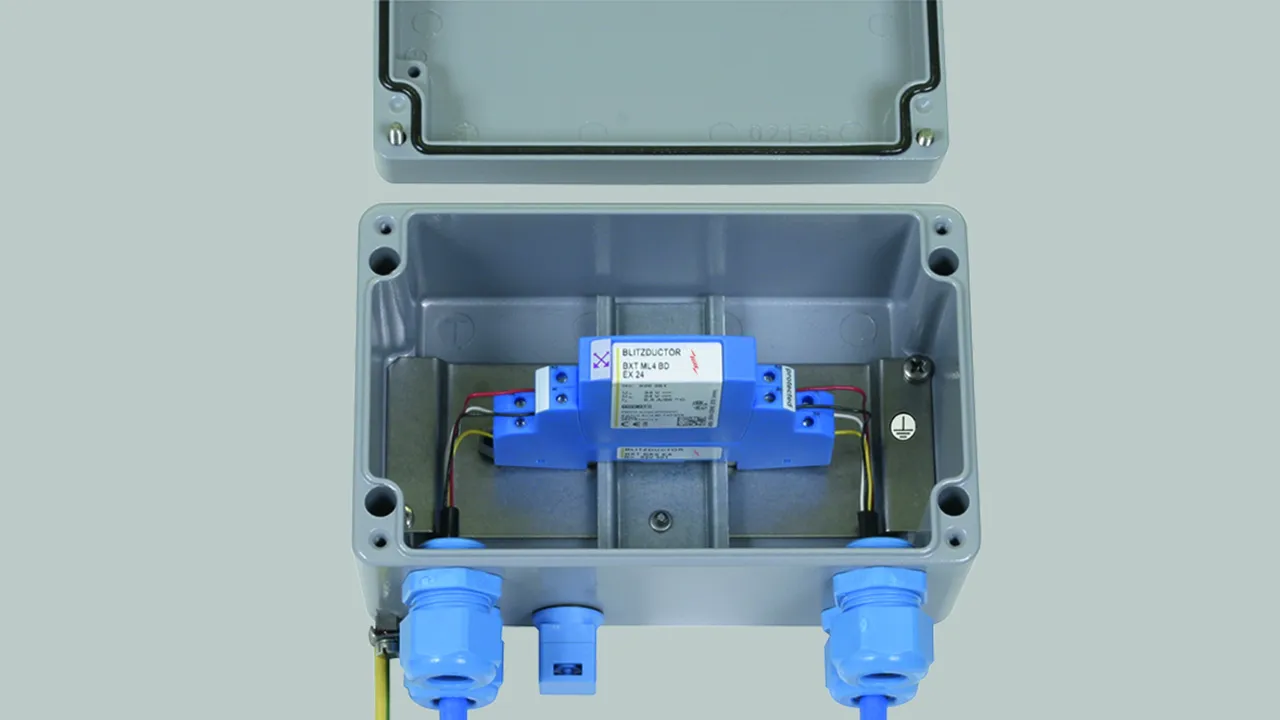

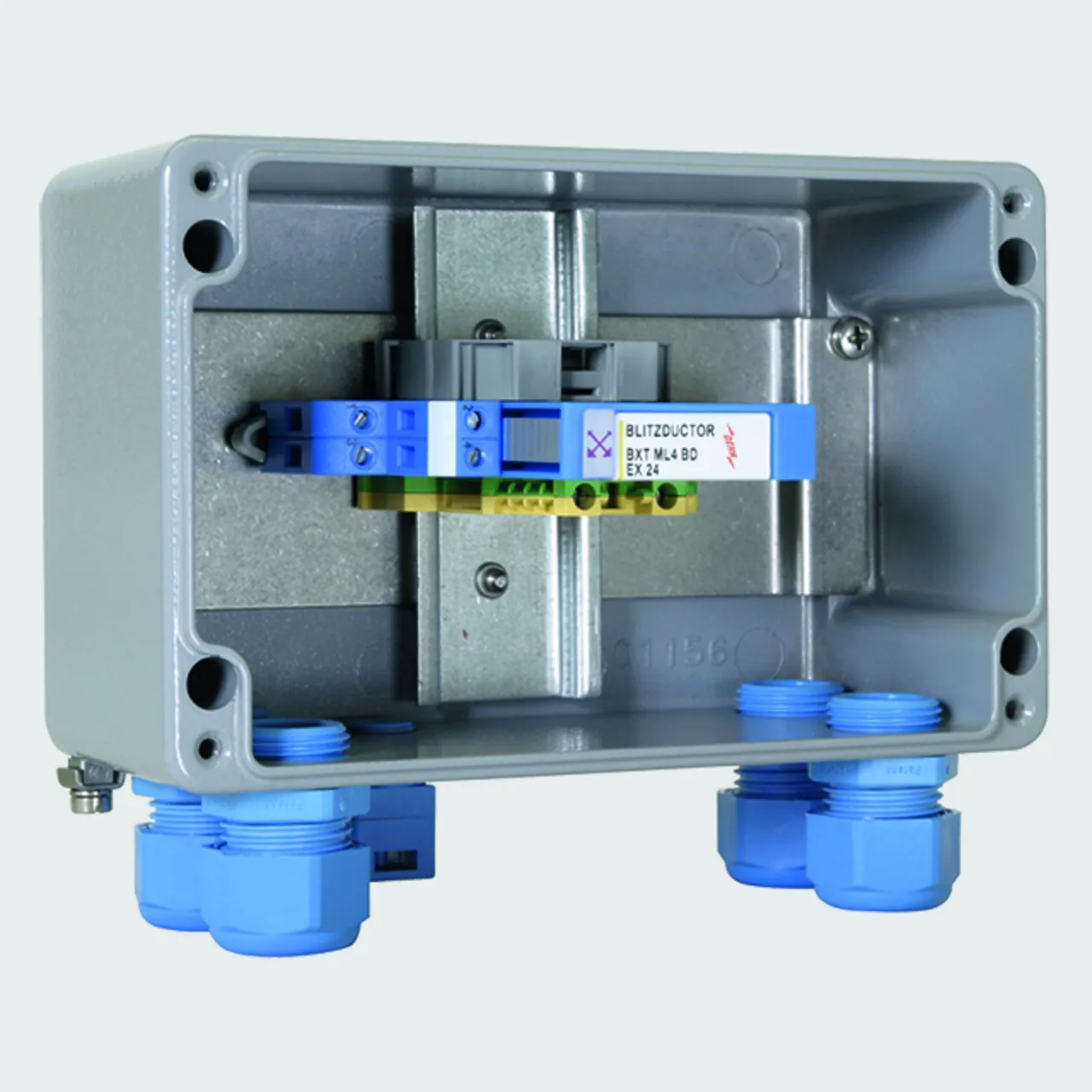

Descargador de sobretesiones precableado ITAK EXI BXT 24.

Todos los elementos de protección y la supervisión LifeCheck están integrados en el módulo echufable.

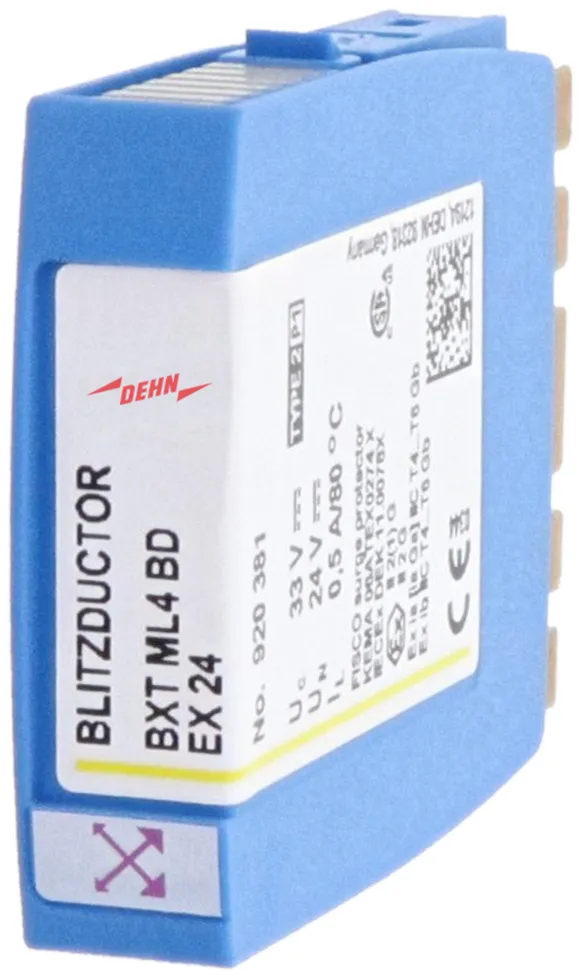

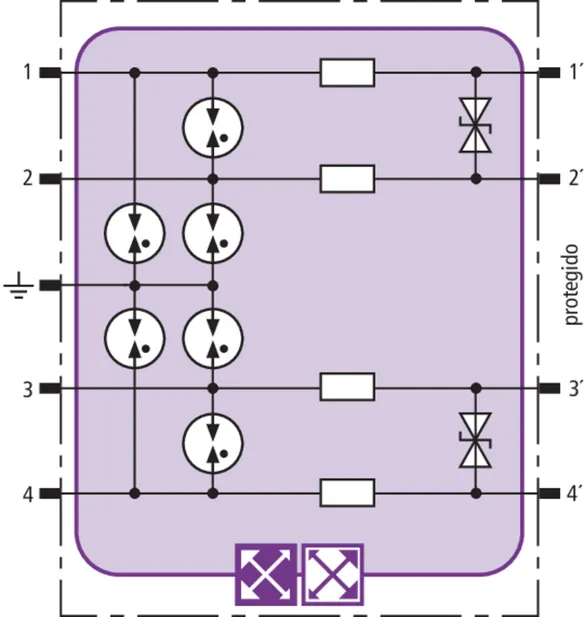

BXT ML4 BD EX 24

Módulo descargador de sobretensiones con gran ahorro de espacio con función RFID Life Check para la protección de 2 pares de hilos en circuitos de medida con seguridad intrínseca y sistemas de bus, cumple requerimientos FISCO. ATEX. resistencia de aislamiento >500 V línea-tierra.
Si el sistema LifeCheck detecta sobrecarga térmica o eléctrica, el descargador de sobretensiones tiene que ser reemplazado. Este estado se indica sin contacto mediante DEHNrecord LC / MCM.

1 Producto

N.º art. 920381 BXT ML4 BD EX 24

GTIN 4013364109025, N.º de arancel aduanero (EU): 85363010, Peso bruto: 29.90 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Máx. tensión de entrada según EN 60079-11: 30 V
Máx. corriente de entrada según EN 60079-11: 0.5 A
C2 Corriente nominal de descarga total (8/20 µs): 20 kA

Producto DEHN
Tipo: BXT ML4 BD EX 24
art. no.: 920381
o equivalente

Certificados

Datos técnicos

Clase DPS	T
Máx. tensión permisible de servicio DC (U_c )	33 V
Máx. corriente de entrada según EN 60079-11 (I_i )	0.5 A
D1 Corriente de impulso de rayo total (10/350 µs) (I_imp )	4 kA
D1Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
Frecuencia límite hilo-hilo (f_G )	7.7 MHz
Certificaciones ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*⁾Para más información, por favor visite www.dehn.es

Clase DPS	T
Sistema de supervisión DPS	LifeCheck
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_c )	33 V
Máx. tensión permisible de servicio AC (U_c )	23 V
Máx. tensión de entrada según EN 60079-11 (U_i )	30 V
Máx. corriente de entrada según EN 60079-11 (I_i )	0.5 A
D1 Corriente de impulso de rayo total (10/350 µs) (I_imp )	4 kA
D1Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Tensión del nivel de protección hilo-hilo para I_n C2 (U_P )	≤ 52 V
Tensión del nivel de protección hilo-PG para I_n C2 (U_P )	≤ 1400 V
Tensión del nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 45 V
Tensión del nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 1100 V
Impedancia de serie por hilo	1.0 Ω
Frecuencia límite hilo-hilo (f_G )	7.7 MHz
Capacidad hilo-hilo (C)	≤ 0.8 nF
Capacidad hilo-PG (C)	≤ 16 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Grado de protección (con módulo de protección enchufado)	IP 20
Enchufable en	base BXT BAS
Puesta a tierra a través de	base BXT BAS
Material de la carcasa	poliamida PA 6.6
Color	azúl
Normas de ensayo	IEC 61643-21 / EN 61643-21
Certificaciones ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
Clasificación SIL	hasta SIL3 *)
Certificaciones ATEX (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
Certificaciones ATEX (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
Certificaciones IECEx (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
Certificaciones IECEx (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
Certificaciones CSA & USA Hazloc (1)	70000011: Class I Div. 1; Class I Zone 1
Certificaciones CSA & USA Hazloc (2)	70000011: Ex ia [ia] IIC T6 ... T4
Certificación Obligatoria China	CCC No. 2021312304001156
Homologaciones Inmetro	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*⁾Para más información, por favor visite www.dehn.es

Se ha añadido el artículo 920381 a favoritos.

Ir a favoritos

El artículo 920381 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

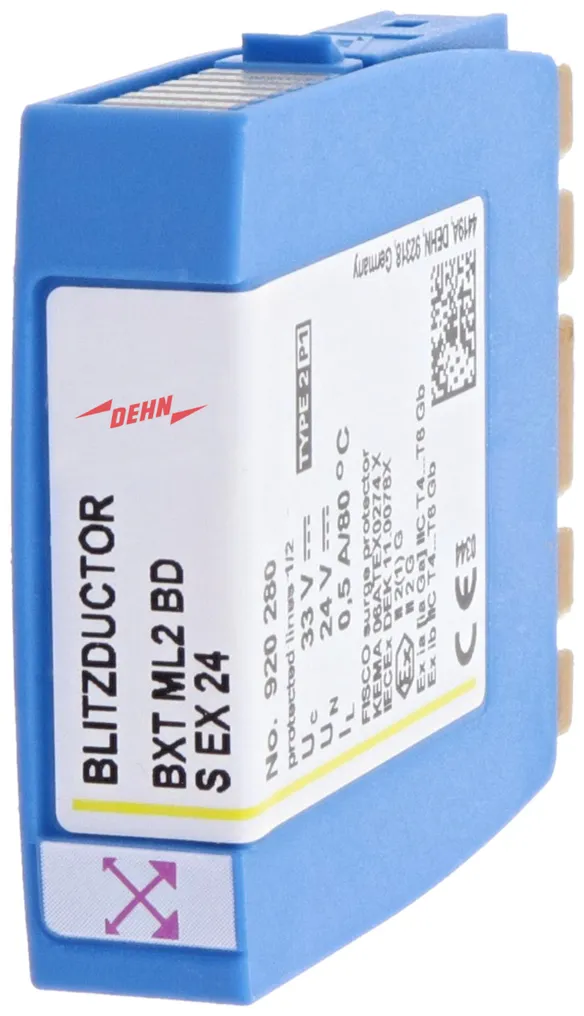

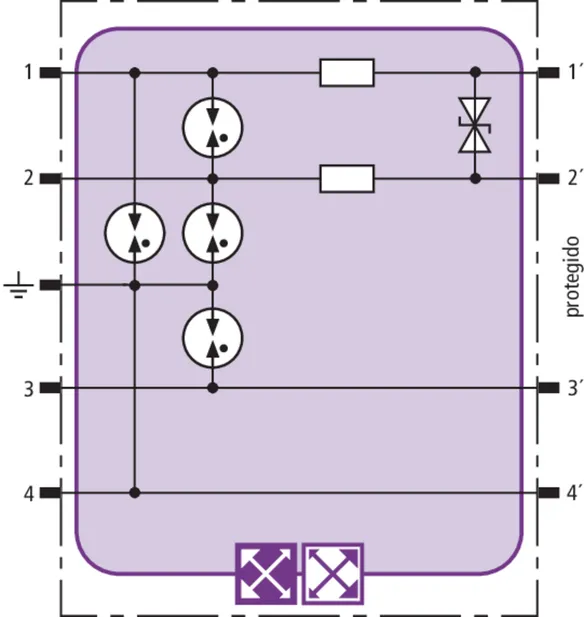

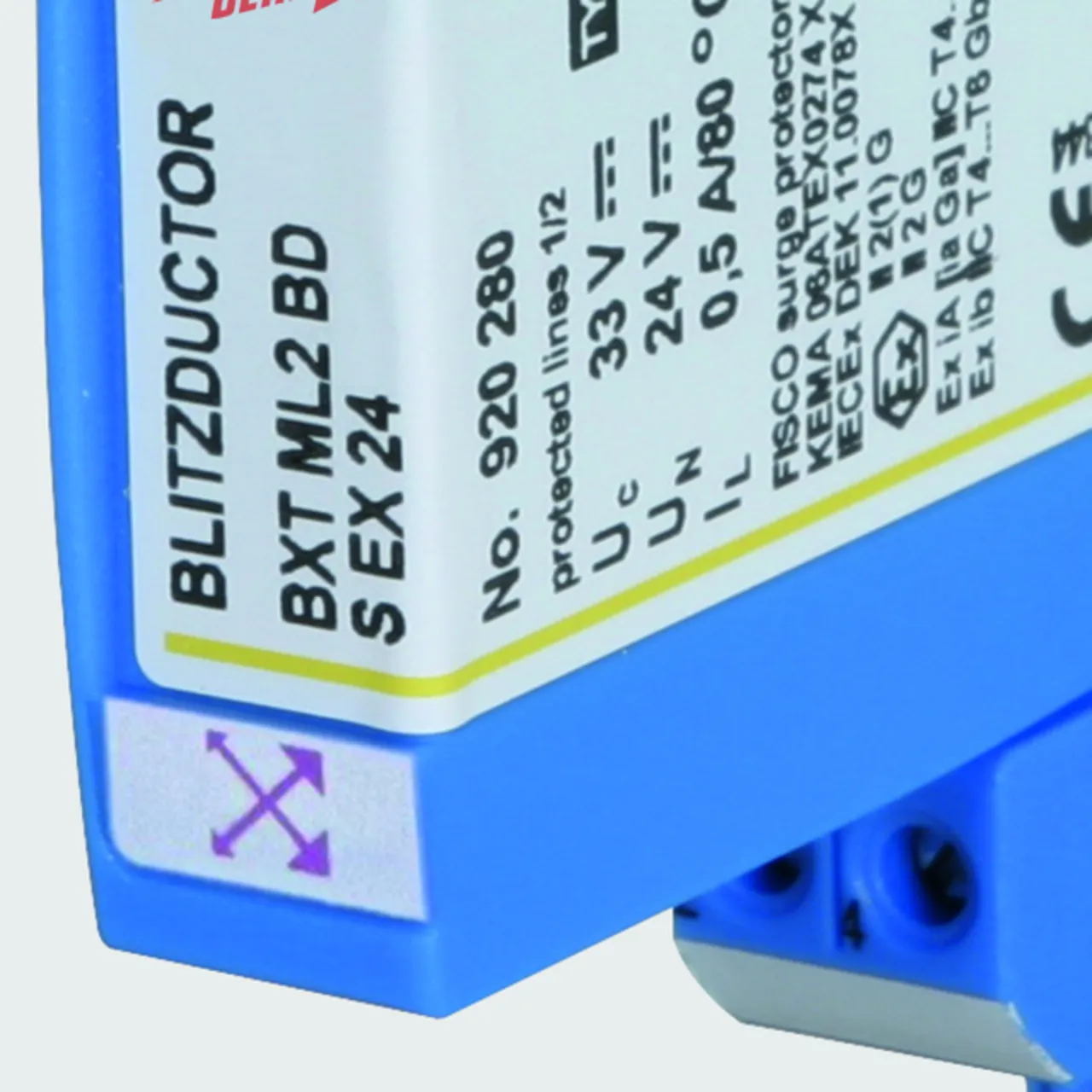

BXT ML2 BD S EX 24

Módulo descargador de sobretensiones con gran ahorro de espacio con función RFID LifeCheck para la protección de 1 par de hilos en circuitos de medida con seguridad intrínseca y sistemas de bus, puesta a tierra directa o indirecta. Resistencia de aislamiento >500 V línea-tierra.
Si el sistema LifeCheck detecta sobrecarga térmica o eléctrica, el descargador de sobretensiones tiene que ser reemplazado. Este estado se indica sin contacto mediante DEHNrecord LC / SCM / MCM.

1 Producto

N.º art. 920280 BXT ML2 BD S EX 24

GTIN 4013364142138, N.º de arancel aduanero (EU): 85363010, Peso bruto: 29.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Máx. tensión de entrada según EN 60079-11: 30 V
Máx. corriente de entrada según EN 60079-11: 0.5 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA

Producto DEHN
Tipo: BXT ML2 BD S EX 24
art. no.: 920280
o equivalente

Certificados

Datos técnicos

Clase DPS	T
Máx. tensión permisible de servicio DC (U_c )	33 V
Máx. corriente de entrada según EN 60079-11 (I_i )	0.5 A
D1 Corriente de impulso de rayo total (10/350 µs) (I_imp )	4 kA
D1Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	6 MHz
Certificaciones ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Sistema de supervisión DPS	LifeCheck
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_c )	33 V
Máx. tensión permisible de servicio AC (U_c )	23.3 V
Máx. tensión de entrada según EN 60079-11 (U_i )	30 V
Máx. corriente de entrada según EN 60079-11 (I_i )	0.5 A
D1 Corriente de impulso de rayo total (10/350 µs) (I_imp )	4 kA
D1Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Tensión del nivel de protección hilo-hilo para I_imp D1 (U_P )	≤ 50 V
Tensión del nivel de protección hilo-PG para I_imp D1 (U_P )	≤ 1300 V
Tensión del nivel de protección hilo-hilo para I_n C2 (U_P )	≤ 52 V
Tensión del nivel de protección hilo-PG para I_n C2 (U_P )	≤ 1400 V
Tensión del nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 45 V
Tensión del nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 1100 V
Impedancia de serie por hilo	1.0 Ω
Frecuencia límite hilo-hilo (f_G )	6 MHz
Capacidad hilo-hilo (C)	≤ 1.0 nF
Capacidad hilo-PG (C)	≤ 16 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Grado de protección (con módulo de protección enchufado)	IP 20
Enchufable en	base BXT BAS
Puesta a tierra a través de	base BXT BAS
Material de la carcasa	poliamida PA 6.6
Color	azúl
Normas de ensayo	IEC 61643-21 / EN 61643-21
Certificaciones ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
Certificaciones ATEX (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
Certificaciones ATEX (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
Certificaciones IECEx (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
Certificaciones IECEx (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
Certificaciones CSA & USA Hazloc (1)	70000011: Class I Div. 1; Class I Zone 1
Certificaciones CSA & USA Hazloc (2)	70000011: Ex ia [ia] IIC T6 ... T4
Certificación Obligatoria China	CCC No. 2021312304001156
Homologaciones Inmetro	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*⁾ Para más información, por favor visite www.dehn.es

Se ha añadido el artículo 920280 a favoritos.

Ir a favoritos

El artículo 920280 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

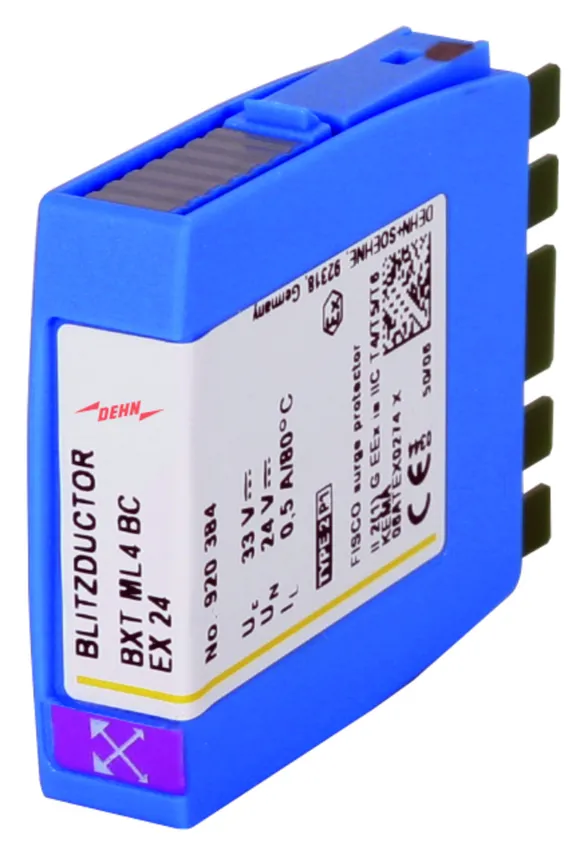

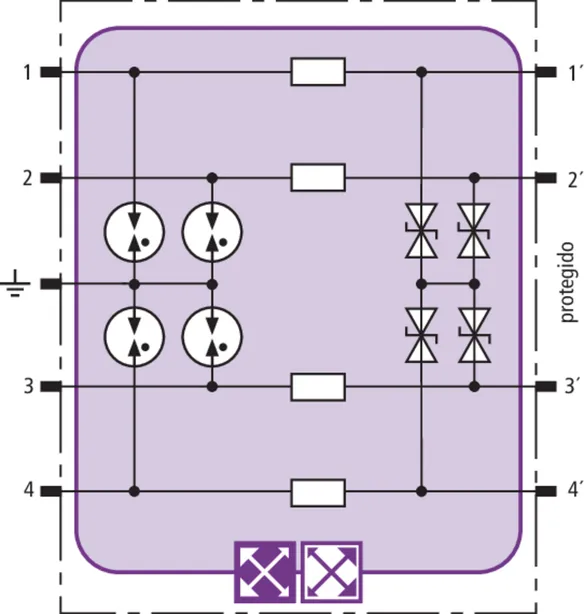

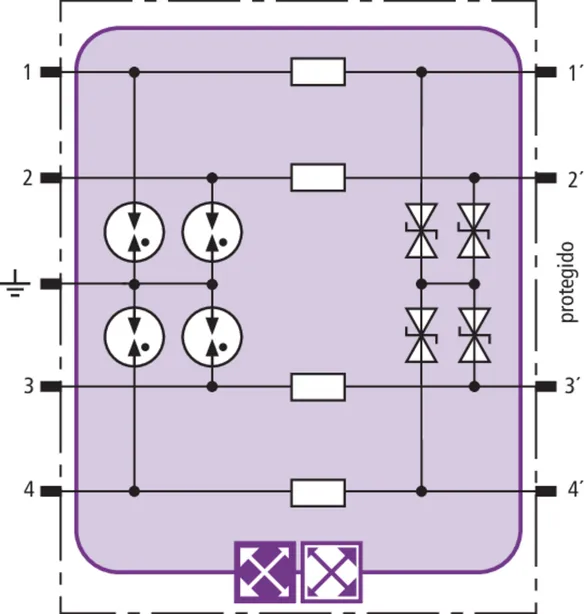

BXT ML4 BC EX 24

Módulo descargador de sobretensiones con gran ahorro de espacio con función RFID LifeCheck para la protección de hasta cuatro hilos individuales con potencial de referencia común para circuitos de medida con seguridad intrínseca, cumple requerimientos FISCO. ATEX. Resistencia de aislamiento >500 V línea-tierra.
Si el sistema LifeCheck detecta sobrecarga térmica o eléctrica, el descargador de sobretensiones tiene que ser reemplazado. Este estado se indica sin contacto mediante DEHNrecord LC / SCM / MCM.

1 Producto

N.º art. 920384 BXT ML4 BC EX 24

GTIN 4013364109162, N.º de arancel aduanero (EU): 85363010, Peso bruto: 28.60 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Certificados

Datos técnicos

Clase DPS	T
Máx. tensión permisible de servicio DC (U_c )	33 V
Máx. corriente de entrada según EN 60079-11 (I_i )	0.5 A
D1 Corriente de impulso de rayo total (10/350 µs) (I_imp )	4 kA
D1Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
Frecuencia límite hilo-hilo (f_G )	6.4 MHz
Certificaciones ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Sistema de supervisión DPS	LifeCheck
Tensión nominal (U_N )	24 V
Máx. tensión permisible de servicio DC (U_c )	33 V
Máx. tensión permisible de servicio AC (U_c )	23.3 V
Máx. tensión de entrada según EN 60079-11 (U_i )	30 V
Máx. corriente de entrada según EN 60079-11 (I_i )	0.5 A
D1 Corriente de impulso de rayo total (10/350 µs) (I_imp )	4 kA
D1Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	20 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Tensión del nivel de protección hilo-hilo para I_imp D1 (U_P )	≤ 53 V
Tensión del nivel de protección hilo-PG para I_imp D1 (U_P )	≤ 1300 V
Tensión del nivel de protección hilo-hilo para I_n C2 (U_P )	≤ 55 V
Tensión del nivel de protección hilo-PG para I_n C2 (U_P )	≤ 1400 V
Tensión del nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 45 V
Tensión del nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 1100 V
Impedancia de serie por hilo	1 Ω
Frecuencia límite hilo-hilo (f_G )	6.4 MHz
Capacidad hilo-hilo (C)	≤ 0.8 nF
Capacidad hilo-PG (C)	≤ 16 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Grado de protección (con módulo de protección enchufado)	IP 20
Enchufable en	base BXT BAS
Puesta a tierra a través de	base BXT BAS
Material de la carcasa	poliamida PA 6.6
Color	azúl
Normas de ensayo	IEC 61643-21 / EN 61643-21
Certificaciones ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
Clasificación SIL	hasta SIL3 *)
Certificaciones ATEX (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
Certificaciones ATEX (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
Certificaciones IECEx (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
Certificaciones IECEx (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
Certificaciones CSA & USA Hazloc (1)	70000011: Class I Div. 1; Class I Zone 1
Certificaciones CSA & USA Hazloc (2)	70000011: Ex ia [ia] IIC T6 ... T4
Certificación Obligatoria China	CCC No. 2021312304001156
Homologaciones Inmetro	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*⁾ Para más información, por favor visite www.dehn.es

Se ha añadido el artículo 920384 a favoritos.

Ir a favoritos

El artículo 920384 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

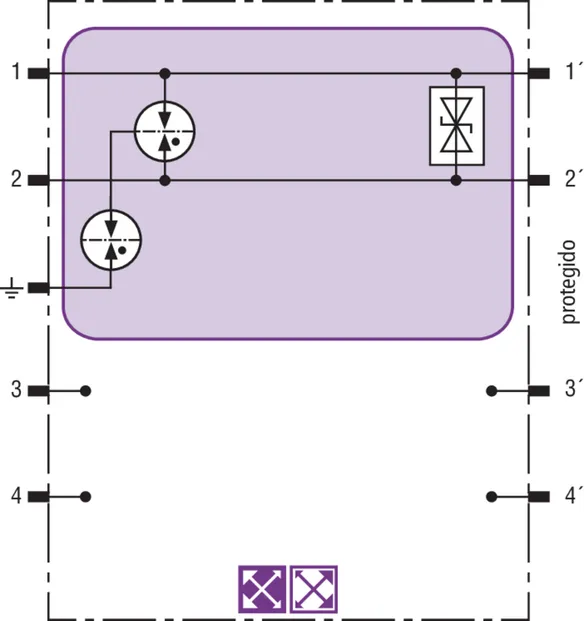

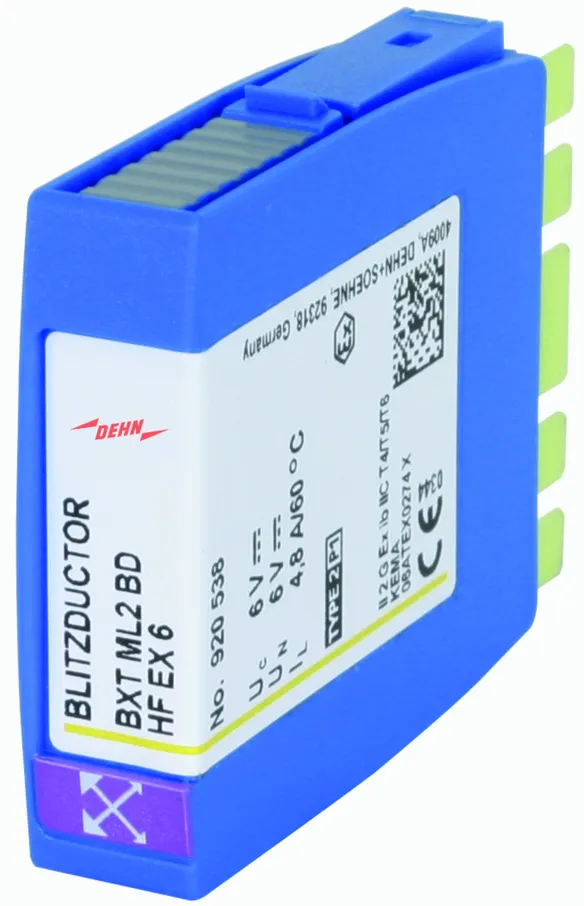

BXT ML2 BD HF EX 6

Módulo descargador de sobretensiones con gran ahorro de espacio con función RFID LifeCheck para la protección de 1 par de hilos en circuitos de medida con seguridad intrínseca y sistemas de bus, cumple requerimientos FISCO. ATEX. Resistencia de aislamiento >500 V línea-tierra.
Si el sistema LifeCheck detecta sobrecarga térmica o eléctrica, el descargador de sobretensiones tiene que ser reemplazado. Este estado se indica sin contacto mediante DEHNrecord LC / SCM / MCM.

1 Producto

N.º art. 920538 BXT ML2 BD HF EX 6

GTIN 4013364125285, N.º de arancel aduanero (EU): 85363010, Peso bruto: 27.20 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Máx. tensión de entrada según EN 60079-11: 4.2 V
Máx. corriente de entrada según EN 60079-11: 4.8 A
C2 Corriente nominal de descarga total (8/20 µs): 10 kA

Producto DEHN
Tipo: BXT ML2 BD HF EX 6
art. no.: 920538
o equivalente

Certificados

Datos técnicos

Clase DPS	T
Máx. tensión permisible de servicio DC (U_c )	6 V
Máx. corriente de entrada según EN 60079-11 (I_i )	4.8 A
D1Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia límite hilo-hilo (f_G )	100 MHz
Certificaciones ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*⁾ Para más información, por favor visite www.dehn.es

Clase DPS	T
Sistema de supervisión DPS	LifeCheck
Tensión nominal (U_N )	6 V
Máx. tensión permisible de servicio DC (U_c )	6 V
Máx. tensión permisible de servicio AC (U_c )	4.2 V
Máx. tensión de entrada según EN 60079-11 (U_i )	4.2 V
Máx. corriente de entrada según EN 60079-11 (I_i )	4.8 A
Máx. corriente de entrada según EN 60079-11 (sin módulo de protección sólo hasta 60 °C) (I_i )	4.8 A
D1Corriente de impulso de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) hilo/hilo (I_n )	300 A
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Tensión del nivel de protección hilo-hilo para I_n C2 (U_P )	≤ 35 V
Tensión del nivel de protección hilo-PG para I_n C2 (U_P )	≤ 1800 V
Tensión del nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 20 V
Tensión del nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 1400 V
Frecuencia límite hilo-hilo (f_G )	100 MHz
Capacidad hilo-hilo (C)	≤ 25 nF
Capacidad hilo-PG (C)	≤ 20 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Grado de protección (con módulo de protección enchufado)	IP 20
Enchufable en	base BXT BAS
Puesta a tierra a través de	base BXT BAS
Material de la carcasa	poliamida PA 6.6
Color	azúl
Normas de ensayo	IEC 61643-21 / EN 61643-21
Certificaciones ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
Clasificación SIL	hasta SIL3 *)
Certificaciones ATEX (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
Certificaciones ATEX (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
Certificaciones IECEx (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
Certificaciones IECEx (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
Certificaciones CSA & USA Hazloc (1)	70000011: Class I Div. 1; Class I Zone 1
Certificaciones CSA & USA Hazloc (2)	70000011: Ex ia [ia] IIC T6 ... T4
Certificación Obligatoria China	CCC No. 2021312304001156
Homologaciones Inmetro	TÜV 17.0697 X: Ex ib IIC T6 ... T4 Gb
*⁾ Para más información, por favor visite www.dehn.es

Se ha añadido el artículo 920538 a favoritos.

Ir a favoritos

El artículo 920538 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Resultados de los productos (0)

Results for content (0)

BLITZDUCTOR XT Ex (i) – Módulos de protección

Detalles
