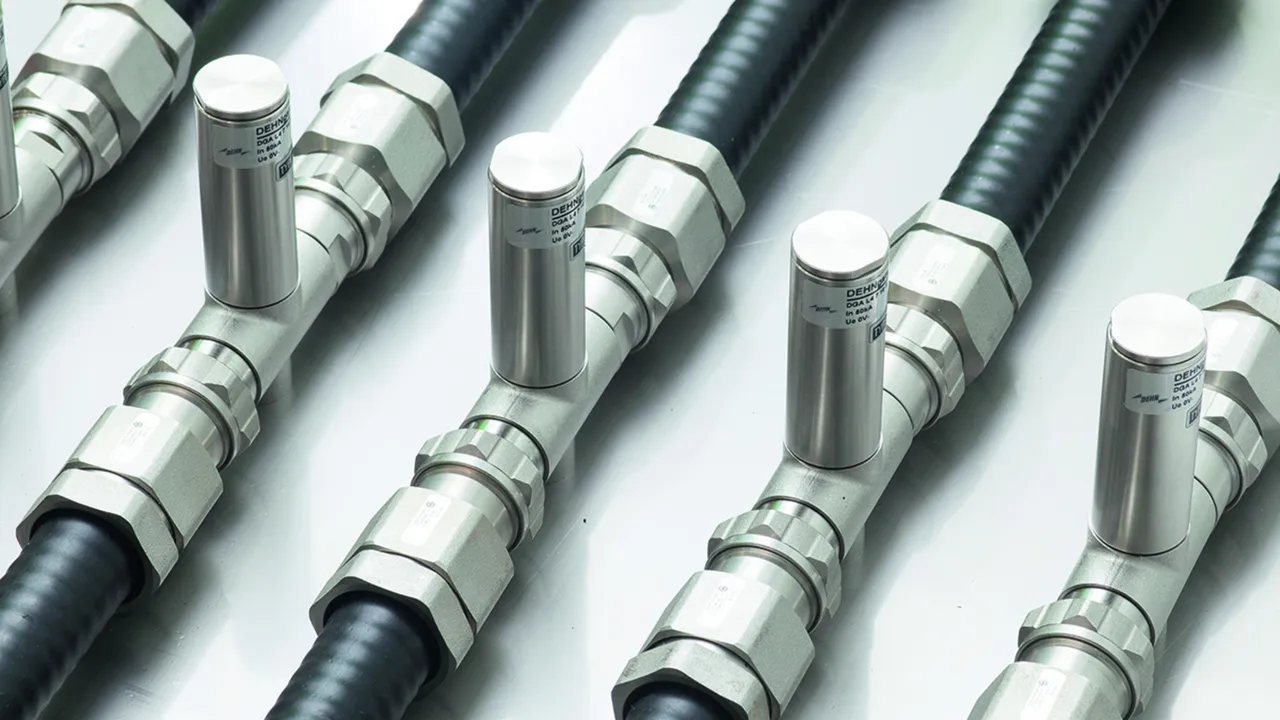

DEHNgate descargador para la conexión coaxial

  • Descargadores combinados de sobretensiones universales
  • Elevada capacidad de derivación de corriente de rayo para sistemas coaxiales
  • Nivel bajo de protección apropiado también para protección de equipos finales
  • Materiales extremadamente resistentes y gran durabilidad.

Detalles

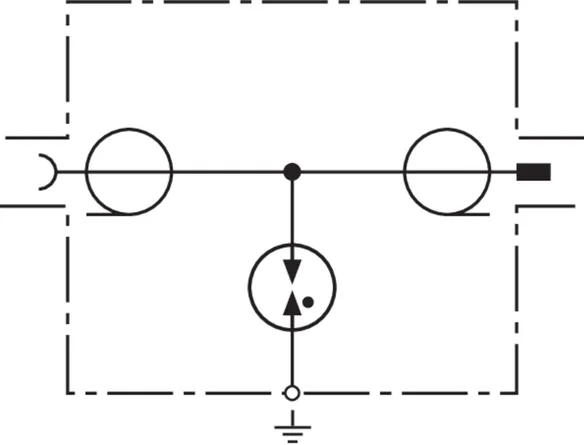

Descargadores coaxiales con capsula de gas sustituible.
lorem ipsum
Descargador de sobretensiones para sistemas CCTV e instalaciones de antenas.
lorem ipsum

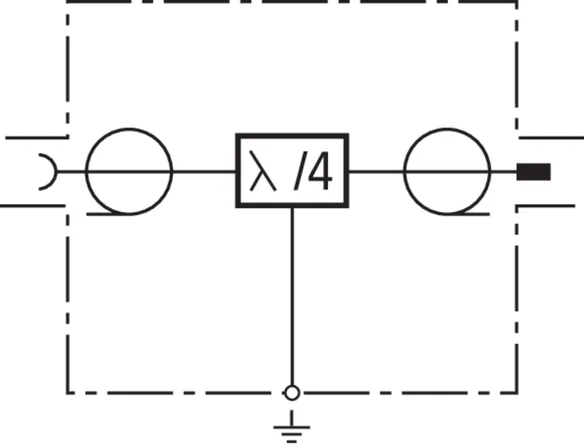

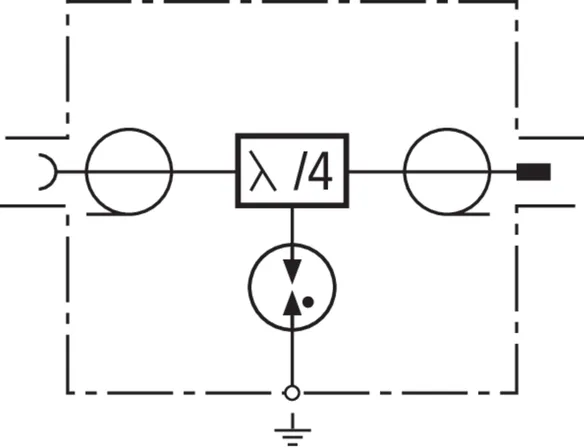

Tecnología Lambda/4 libre de mantenimiento para proteger aplicaciones da alta frecuencia (p. ej. LTE)
lorem ipsum
Conexión F para sistemas de 75 Ω
lorem ipsum

DGA BNC VC

Descargador de sobretensiones, de gran ahorro de espacio con conectores BNC para montaje en carril DIN, para protección de sistemas de vídeo y de cámaras. Dependiendo del tipo, con unión directa (VCD) o indirecta (VCID) del blindaje, para evitar bucles de zumbido.

2 Productos

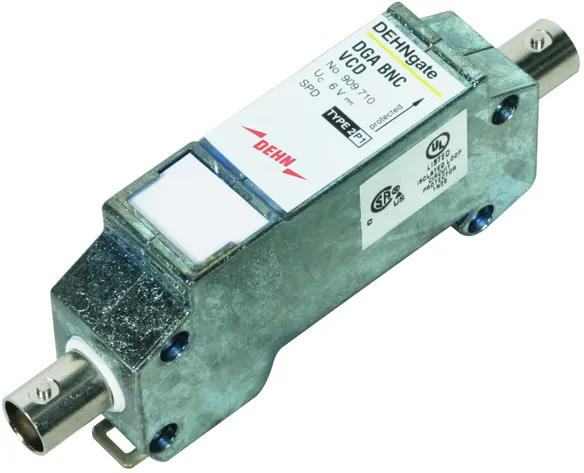

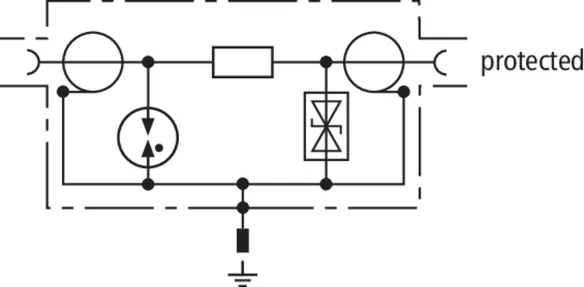

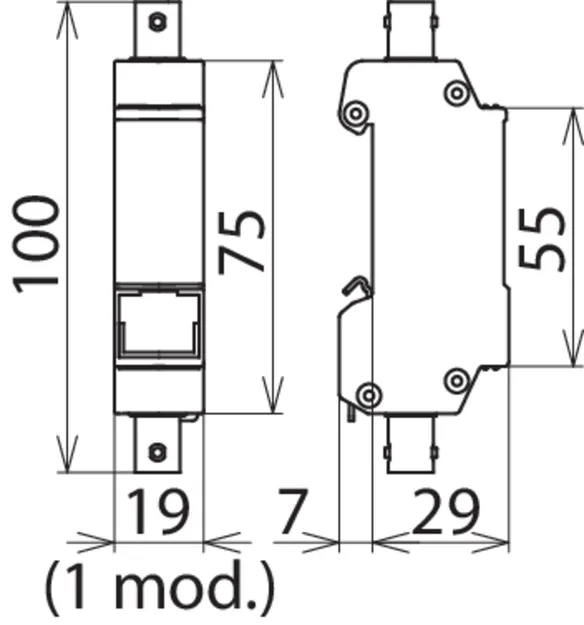

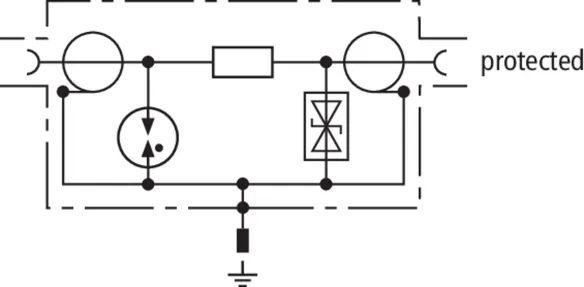

N.º art. 909710 DGA BNC VCD

GTIN 4013364118942, N.º de arancel aduanero (EU): 85366910, Peso bruto: 126.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información


D1 Corriente de impulso de rayo (10/350): 1 kA
Margen de frecuencia: 0-300 MHz

Producto DEHN
Tipo: DGA BNC VCD
art. no.: 909710
o equivalente

Certificados



Datos técnicos

Clase de descargador T
Corriente nominal (IL ) 0.1 A
D1 Corriente de impulso de rayo (10/350) (Iimp ) 1 kA
C2 Corriente nominal de derivación (8/20 µs) hilo-pantalla (In ) 5 kA
Margen de frecuencia 0-300 MHz
Conexión entrada/salida BNC conector / BNC conector
Certificaciones CSA, UL

Se ha añadido el artículo 909710 a favoritos.

El artículo 909710 ha sido añadido a la cesta de compra.

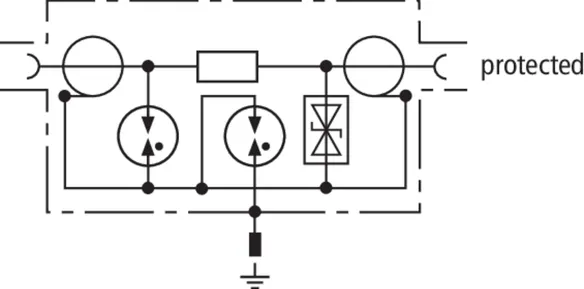

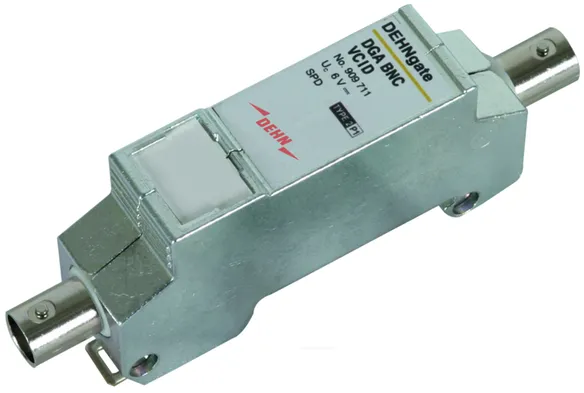

N.º art. 909711 DGA BNC VCID

GTIN 4013364118980, N.º de arancel aduanero (EU): 85366910, Peso bruto: 127.50 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tensión máxima permanente DC: 6.4 V
D1 Corriente de impulso de rayo (10/350): 1 kA
Margen de frecuencia: 0-300 MHz

Producto DEHN
Tipo: DGA BNC VCID
art. no.: 909711
o equivalente

Certificados



Datos técnicos

Clase de descargador T
Tensión máxima permanente DC (UC ) 6.4 V
Corriente nominal (IL ) 0.1 A
D1 Corriente de impulso de rayo (10/350) (Iimp ) 1 kA
C2 Corriente nominal de derivación (8/20 µs) hilo-pantalla (In ) 5 kA
Margen de frecuencia 0-300 MHz
Conexión entrada/salida BNC conector / BNC conector
Certificaciones CSA, UL

Se ha añadido el artículo 909711 a favoritos.

El artículo 909711 ha sido añadido a la cesta de compra.

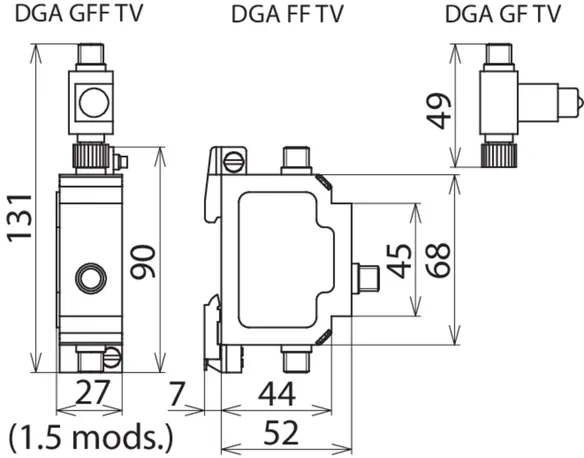

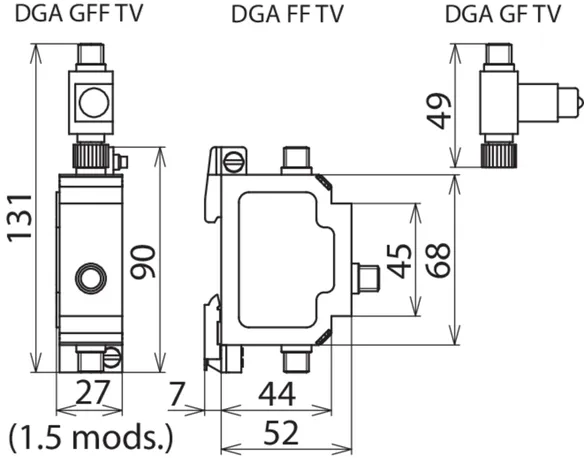

DGA TV

Los DGA … TV son descargadores con posibilidad de alimentación a distancia con conexión –F para instalaciones SAT y BK de 75 Ω. Los descargadores cumplen con los elevados requisitos del blindaje de Clase A según EN 50083-2. Apropiados para instalación, con ahorro de espacio, en todas las aplicaciones más usuales de TV y SAT. Los descargadores están disponibles, tanto como descargadores de corriente de rayo, como descargadores de sobretensiones, o bien como set de descargadores combinados con salida de medida integrada para verificación y comprobación de la instalación.

3 Productos

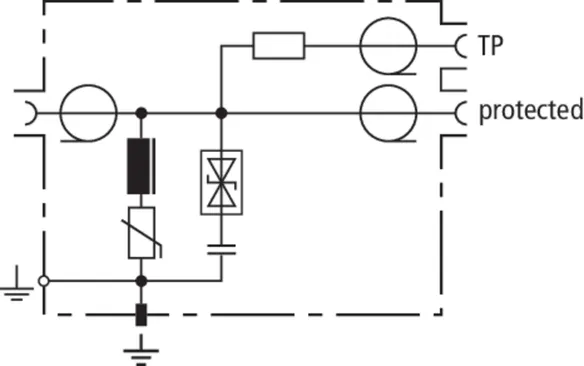

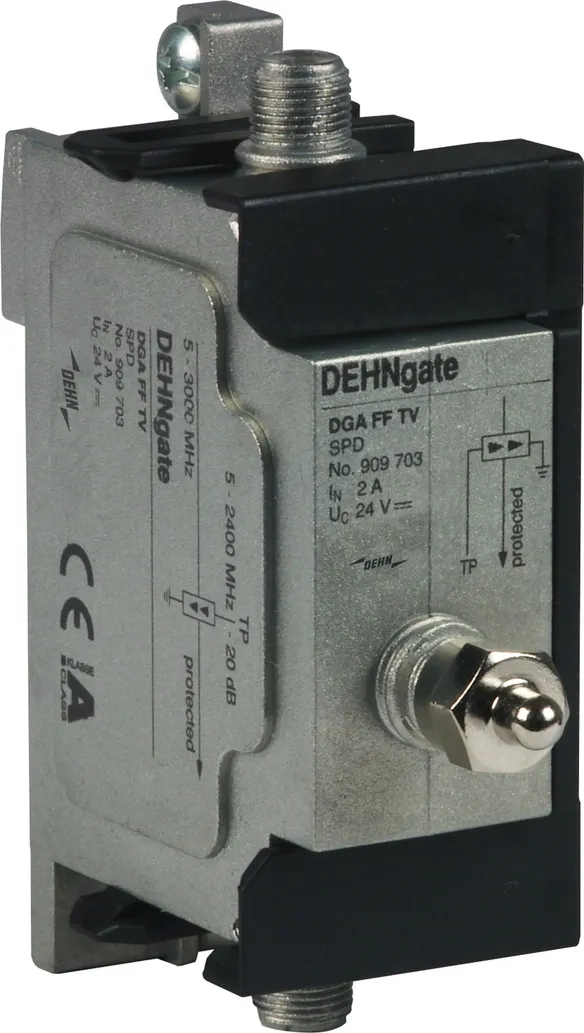

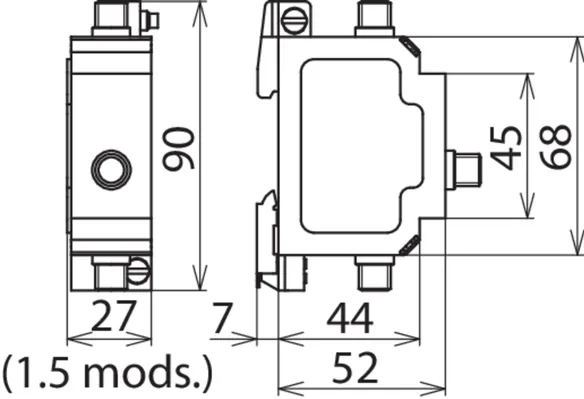

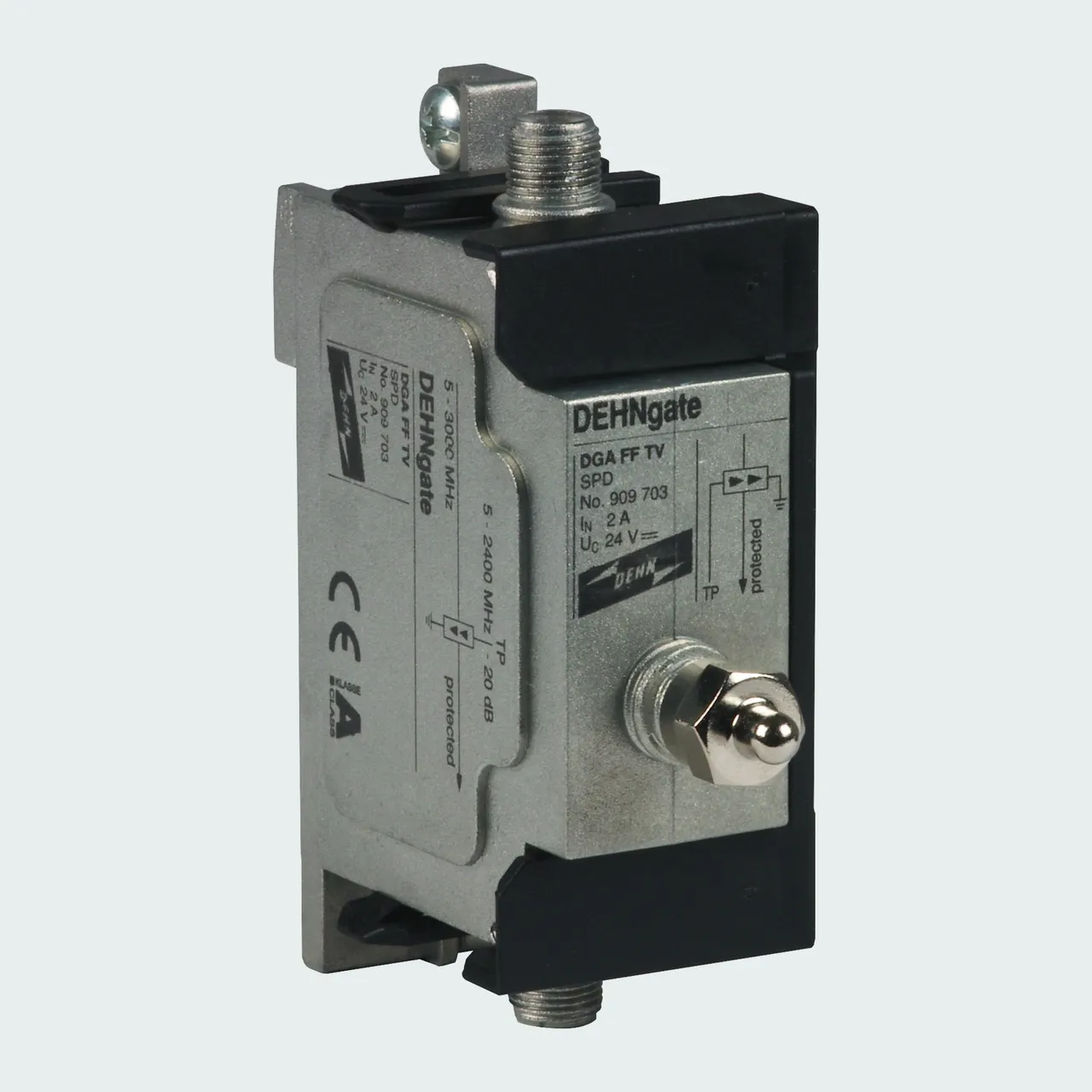

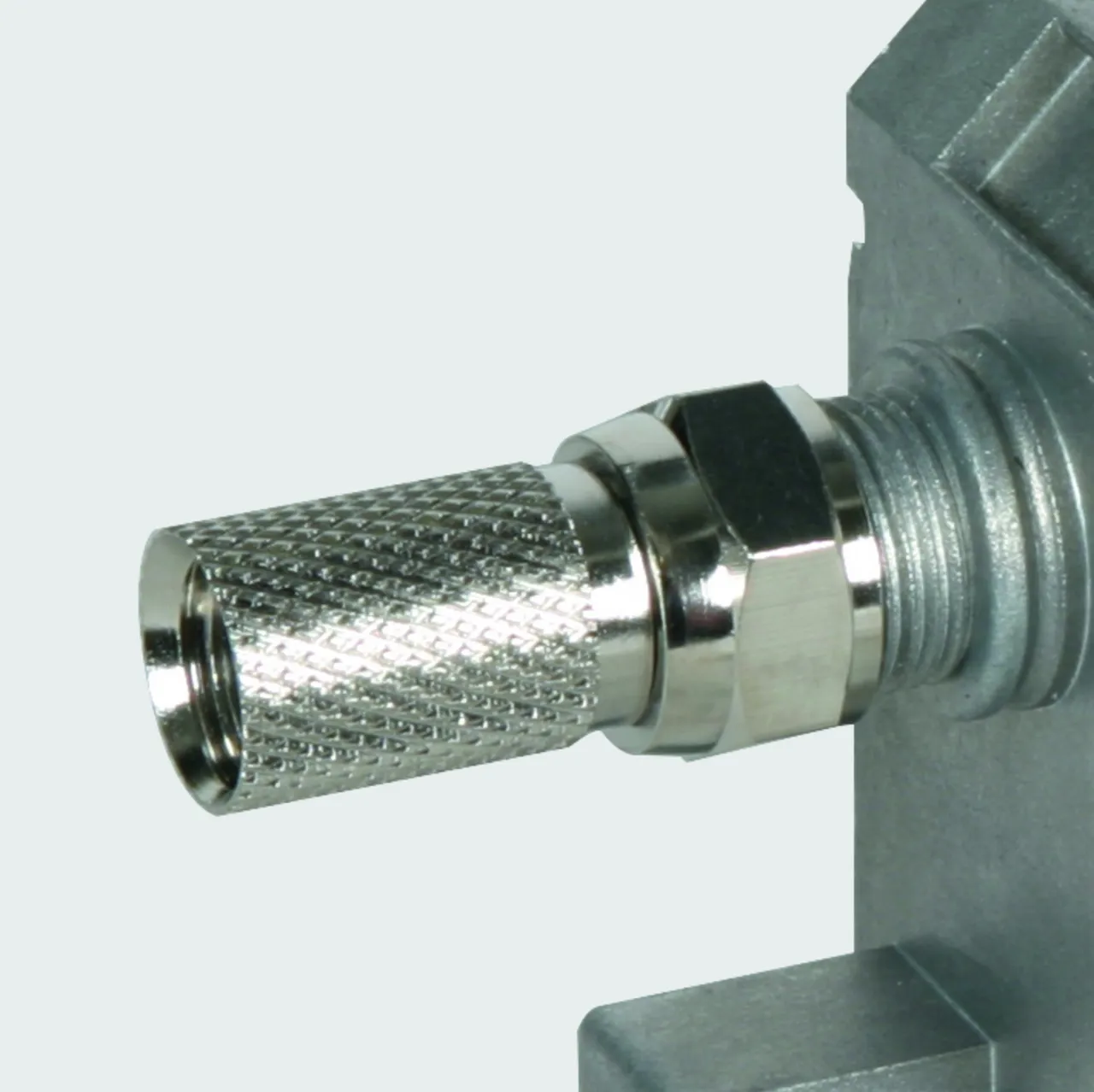

N.º art. 909703 DGA FF TV

GTIN 4013364085664, N.º de arancel aduanero (EU): 85363010, Peso bruto: 233.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tensión máxima permanente DC: 24 V
D1 Corriente de impulso de rayo (10/350): 0.2 kA
C2 Corriente nominal de derivación (80/20 µs): 1.5 kA
Margen de frecuencia: DC / 5 - 3000 MHz

Producto DEHN
Tipo: DGA FF TV
art. no.: 909703
o equivalente

Certificados



Datos técnicos

Clase de descargador {
Tensión máxima permanente DC (UC ) 24 V
Corriente nominal (IL ) 2 A
D1 Corriente de impulso de rayo (10/350) (Iimp ) 0.2 kA
C2 Corriente nominal de derivación (80/20 µs) (In ) 1.5 kA
Margen de frecuencia DC / 5 - 3000 MHz
Conexión entrada/salida casquillo F / casquillo F

Se ha añadido el artículo 909703 a favoritos.

El artículo 909703 ha sido añadido a la cesta de compra.

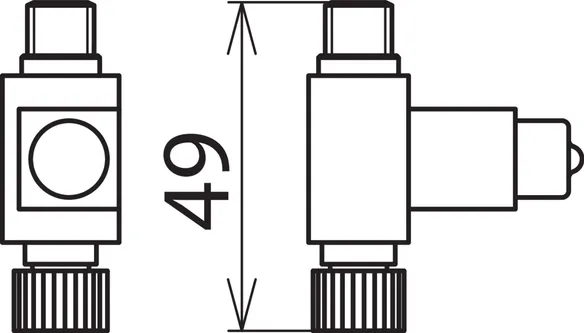

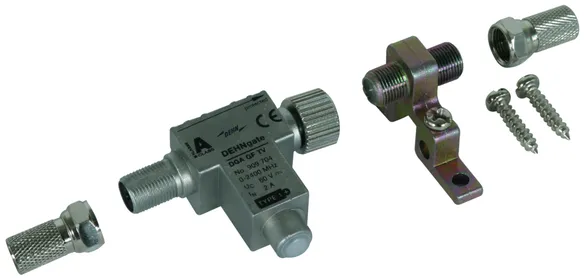

N.º art. 909704 DGA GF TV

GTIN 4013364105690, N.º de arancel aduanero (EU): 85363010, Peso bruto: 85.50 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tensión máxima permanente DC: 60 V
D1 Corriente de impulso de rayo (10/350): 2.5 kA
C2 Corriente nominal de derivación (80/20 µs): 10 kA
Margen de frecuencia: 0-2400 MHz

Producto DEHN
Tipo: DGA GF TV
art. no.: 909704
o equivalente

Certificados



Datos técnicos

Clase de descargador H
Tensión máxima permanente DC (UC ) 60 V
Corriente nominal (IL ) 2 A
D1 Corriente de impulso de rayo (10/350) (Iimp ) 2.5 kA
C2 Corriente nominal de derivación (80/20 µs) (In ) 10 kA
Margen de frecuencia 0-2400 MHz
Conexión entrada/salida casquillo F / clavija F

Se ha añadido el artículo 909704 a favoritos.

El artículo 909704 ha sido añadido a la cesta de compra.

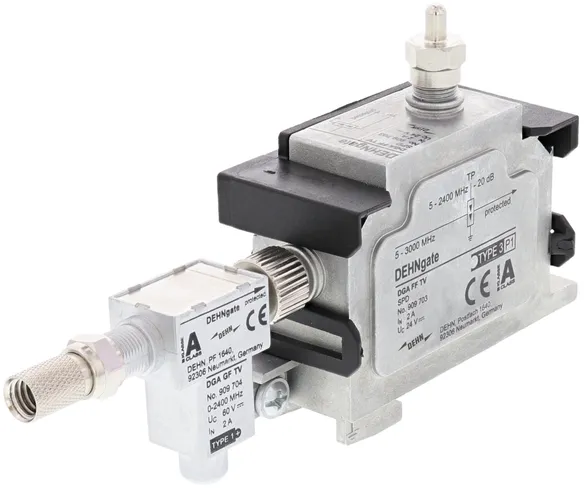

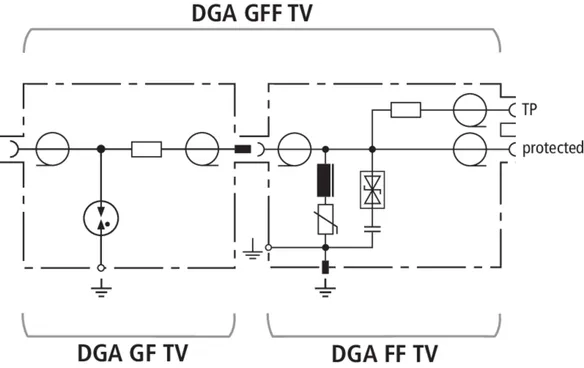

N.º art. 909705 DGA GFF TV

GTIN 4013364105706, N.º de arancel aduanero (EU): 85363010, Peso bruto: 282.70 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tensión máxima permanente DC: 24 V
D1 Corriente de impulso de rayo (10/350): 2.5 kA
C2 Corriente nominal de derivación (80/20 µs): 10 kA
Margen de frecuencia: DC / 5-2400 MHz

Producto DEHN
Tipo: DGA GFF TV
art. no.: 909705
o equivalente

Certificados



Datos técnicos

Clase de descargador H{
Tensión máxima permanente DC (UC ) 24 V
Corriente nominal (IL ) 2 A
D1 Corriente de impulso de rayo (10/350) (Iimp ) 2.5 kA
C2 Corriente nominal de derivación (80/20 µs) (In ) 10 kA
Margen de frecuencia DC / 5-2400 MHz
Conexión entrada/salida casquillo F /casquillo F

Se ha añadido el artículo 909705 a favoritos.

El artículo 909705 ha sido añadido a la cesta de compra.


DGA FF5 TV

Descargador de sobretensiones quíntuple para los sistemas de antenas de 75 Ohm. Diseño especial para los distribuidores de antenas parabólocas y conmutadores múltiples. El descargador corresponde a las exigencias de apantallamiento de clase A según la EN 50083-2.
El suministro incluye el material de fijación y el cable de compensación de potencial.

1 Producto

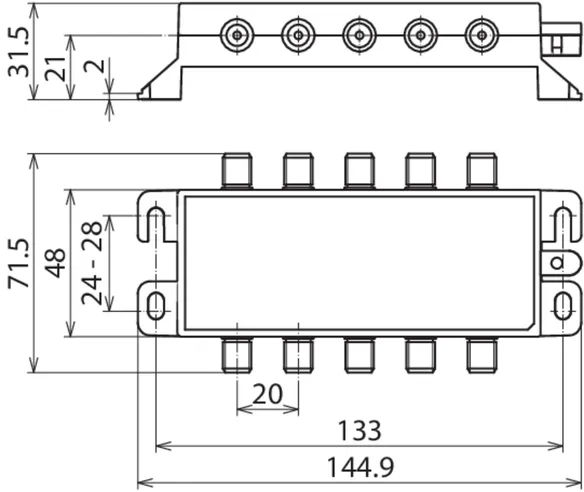

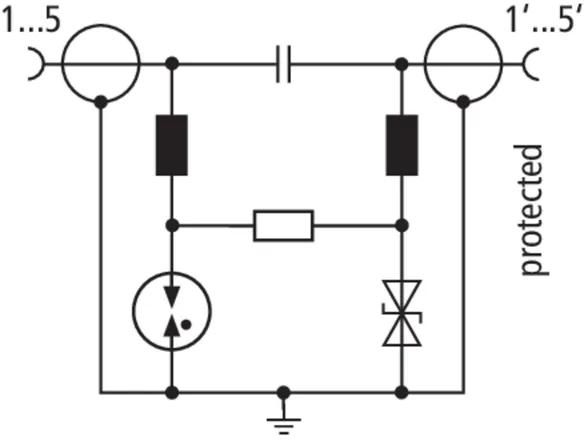

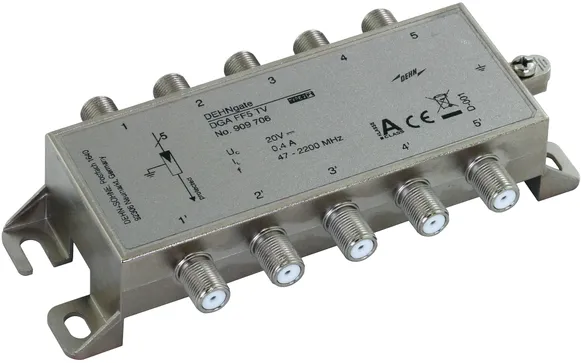

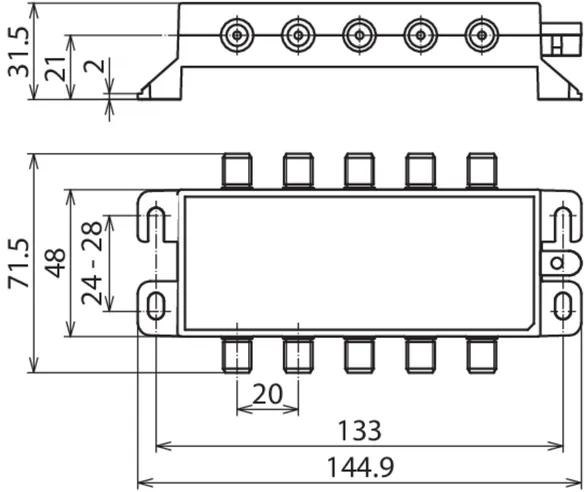

N.º art. 909706 DGA FF5 TV

GTIN 4013364362437, N.º de arancel aduanero (EU): 85363010, Peso bruto: 284.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

DEHNgate DGA FF5 TV
Descargador de sobretensiones
Descargador tipo 2 / P1
DEHNgate con 5 canales para
los sistemas coaxiales de televisión y satélite
de 75 Ohm, comprobado según laS EN 61643-21.
Accesorios para el montaje incluidos.
Conexión para la compensación de potencial
al exterior de la carcasa,
Producto de clase A.
Tensión máxima permanente DC: 20 V
D1 Corriente de impulso de rayo (10/350): 0,5 kA
D1 Corriente de choque de rayo total (10/350 µs): 2,5 kA
C2 Corriente nominal de derivación (80/20 µs): 2,5 kA
C2 Corriente nominal de descarga (8/20 µs) total: 10 kA
Margen de frecuencia: 47-2200 MHz

Producto DEHN
Tipo: DGA FF5 TV
art. no.: 909706
o equivalente

Certificados



Datos técnicos

Clase de descargador T
Tensión máxima permanente DC (UC ) 20 V
Corriente nominal (IL ) 0,4 A
D1 Corriente de impulso de rayo (10/350) (Iimp ) 0,5 kA
D1 Corriente de choque de rayo total (10/350 µs) (Iimp ) 2,5 kA
C2 Corriente nominal de derivación (80/20 µs) (In ) 2,5 kA
C2 Corriente nominal de descarga (8/20 µs) total (In ) 10 kA
Margen de frecuencia 47-2200 MHz
Conexión entrada/salida casquillo F / casquillo F

Se ha añadido el artículo 909706 a favoritos.

El artículo 909706 ha sido añadido a la cesta de compra.


DGA G

Descargador de sobretensiones con posibilidad de alimentación a distancia con descargador de gas integrado. Diseñado especialmente para las aplicaciones Wireless LAN y Wireless Local Loop, para interfaces de dispositivos y antenas con técnica de conexión coaxial.
Disponible con conexión BNC, N o SMA para montaje en serie.

3 Productos

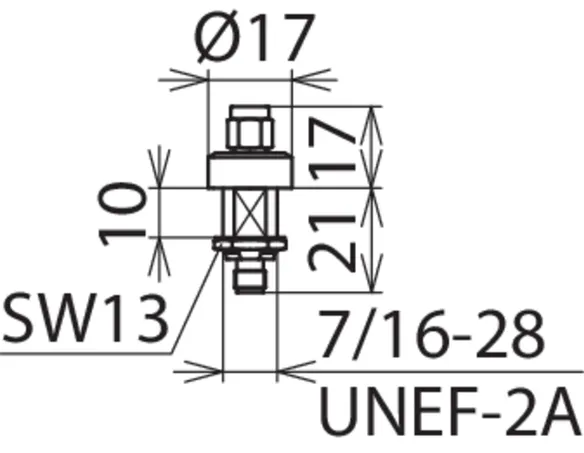

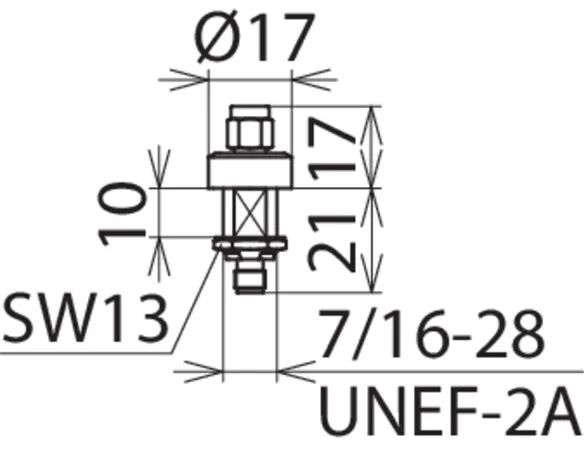

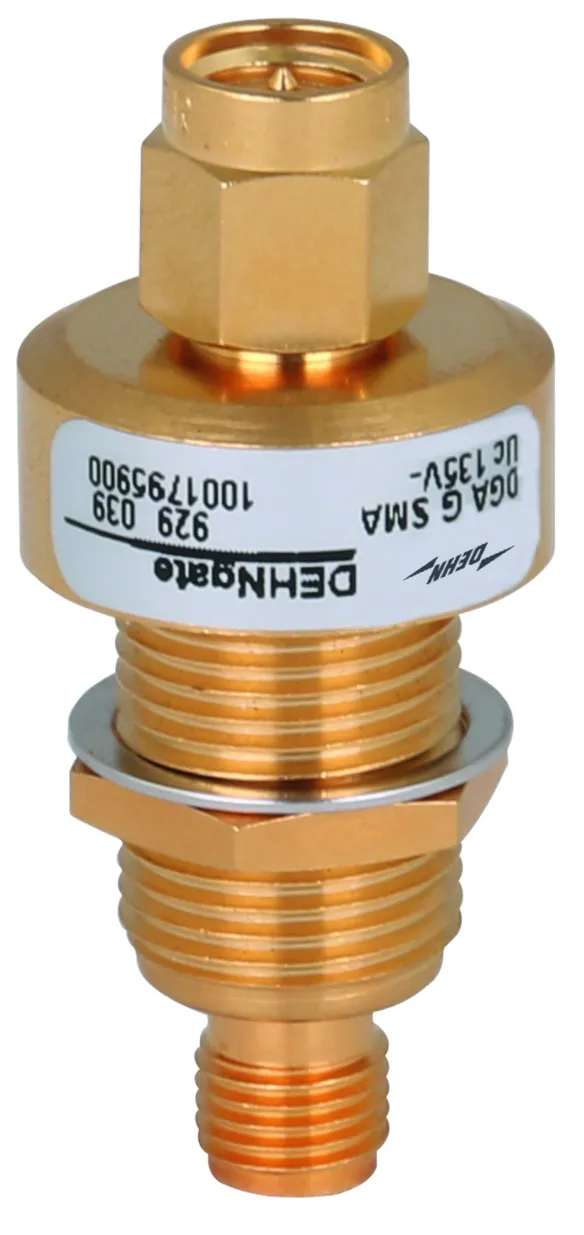

N.º art. 929039 DGA G SMA

GTIN 4013364135185, N.º de arancel aduanero (EU): 85366910, Peso bruto: 24.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tensión máxima permanente DC: 135 V
D1 Corriente de impulso de rayo (10/350): 1 kA
C2 Corriente nominal de derivación (80/20 µs): 5 kA
Margen de frecuencia: 0 - 5.8 GHz

Producto DEHN
Tipo: DGA G SMA
art. no.: 929039
o equivalente

Certificados



Datos técnicos

Clase de descargador B
Tensión máxima permanente DC (UC ) 135 V
Corriente nominal (IL ) 2 A
Potencia máxima de transmisión 60 W
D1 Corriente de impulso de rayo (10/350) (Iimp ) 1 kA
C2 Corriente nominal de derivación (80/20 µs) (In ) 5 kA
Margen de frecuencia 0 - 5.8 GHz
Conexión conector SMA / clavija SMA

Se ha añadido el artículo 929039 a favoritos.

El artículo 929039 ha sido añadido a la cesta de compra.

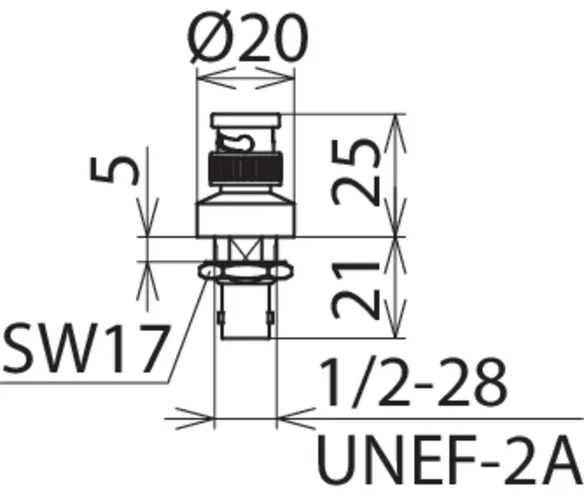

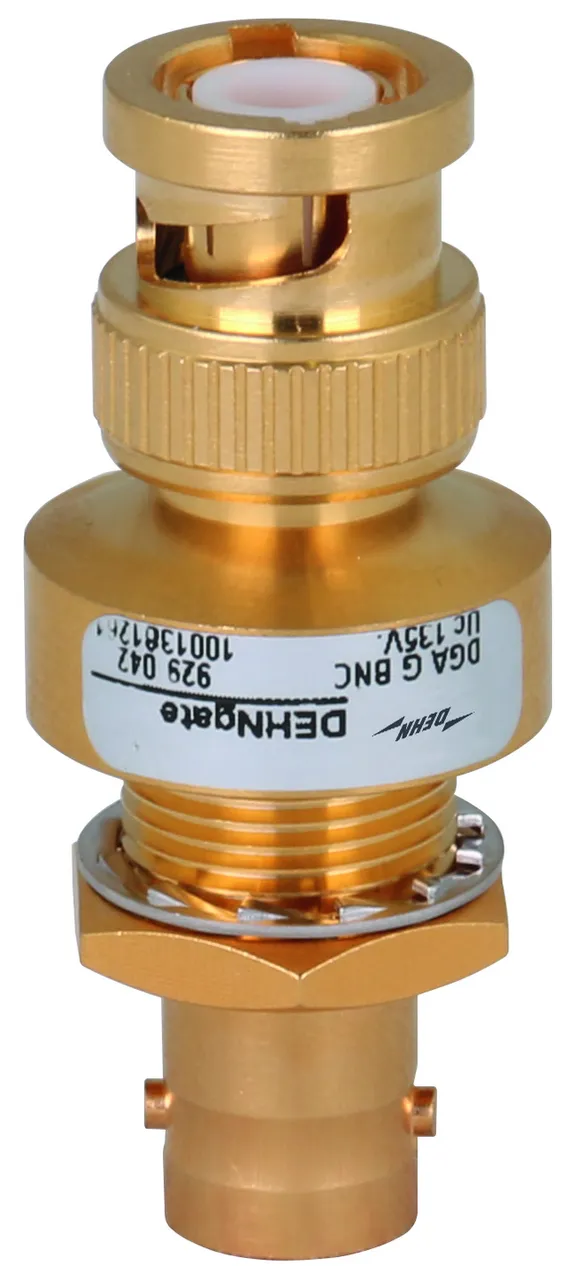

N.º art. 929042 DGA G BNC

GTIN 4013364091030, N.º de arancel aduanero (EU): 85366910, Peso bruto: 39.20 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tensión máxima permanente DC: 135 V
D1 Corriente de impulso de rayo (10/350): 1 kA
C2 Corriente nominal de derivación (80/20 µs): 5 kA
Margen de frecuencia: 0-4 GHz

Producto DEHN
Tipo: DGA G BNC
art. no.: 929042
o equivalente

Certificados



Datos técnicos

Clase de descargador B
Tensión máxima permanente DC (UC ) 135 V
Corriente nominal (IL ) 3.5 A
Potencia máxima de transmisión 25 W
D1 Corriente de impulso de rayo (10/350) (Iimp ) 1 kA
C2 Corriente nominal de derivación (80/20 µs) (In ) 5 kA
Margen de frecuencia 0-4 GHz
Conexión conector BNC / clavija BNC

Se ha añadido el artículo 929042 a favoritos.

El artículo 929042 ha sido añadido a la cesta de compra.

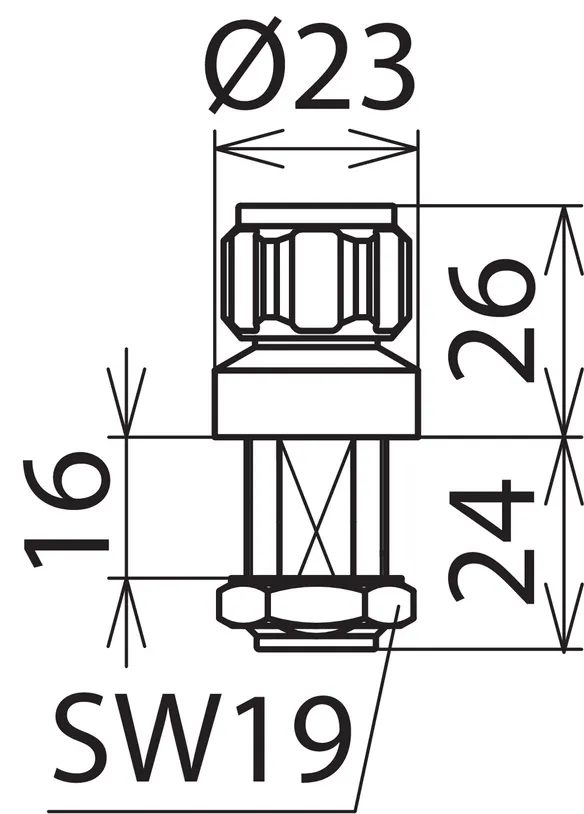

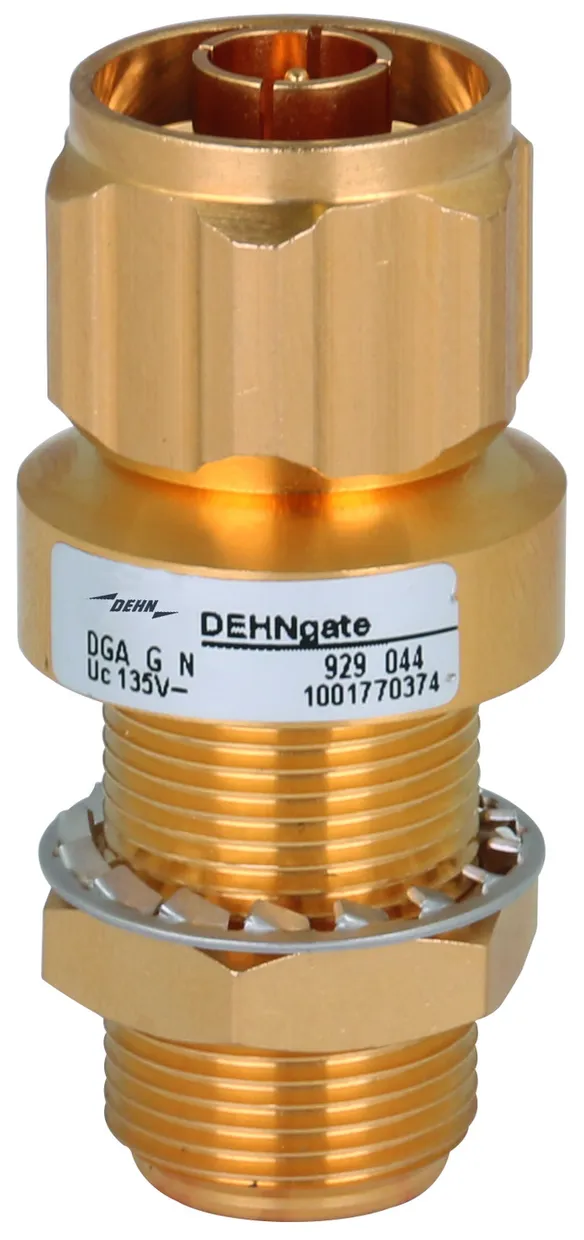

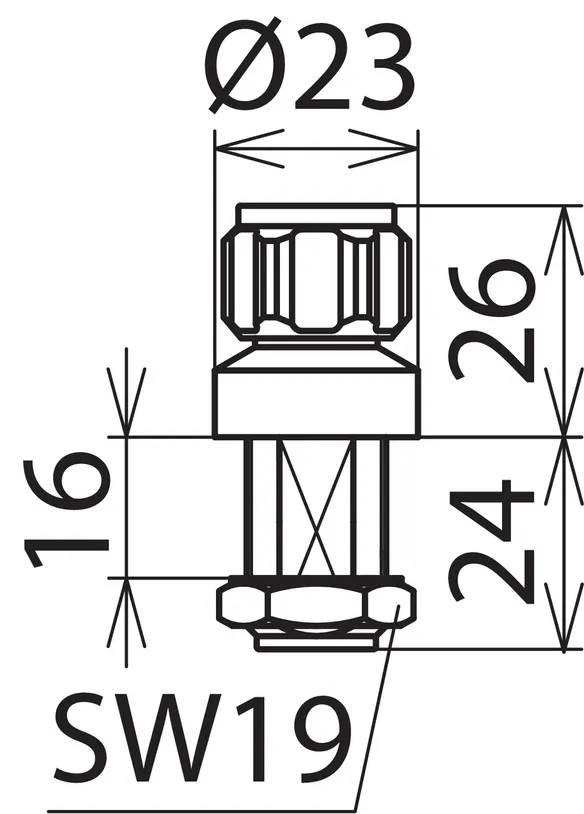

N.º art. 929044 DGA G N

GTIN 4013364091054, N.º de arancel aduanero (EU): 85366910, Peso bruto: 86.30 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información


Tensión máxima permanente DC: 135 V
D1 Corriente de impulso de rayo (10/350): 1 kA
C2 Corriente nominal de derivación (80/20 µs): 5 kA
Margen de frecuencia: 0-5.8 G Hz

Producto DEHN
Tipo: DGA G N
art. no.: 929044
o equivalente

Certificados



Datos técnicos

Clase de descargador B
Tensión máxima permanente DC (UC ) 135 V
Corriente nominal (IL ) 6 A
Potencia máxima de transmisión 60 W
D1 Corriente de impulso de rayo (10/350) (Iimp ) 1 kA
C2 Corriente nominal de derivación (80/20 µs) (In ) 5 kA
Margen de frecuencia 0-5.8 G Hz
Conexión conector N / clavija N

Se ha añadido el artículo 929044 a favoritos.

El artículo 929044 ha sido añadido a la cesta de compra.


DGA AG

Descargador con posibilidad de alimentación a distancia con descargador de gas recambiable. Excelente comportamiento HF de largo tiempo gracias a las pérdidas mínimas por quemadura a través del contacto de gran superficie del descargador de gas.

2 Productos

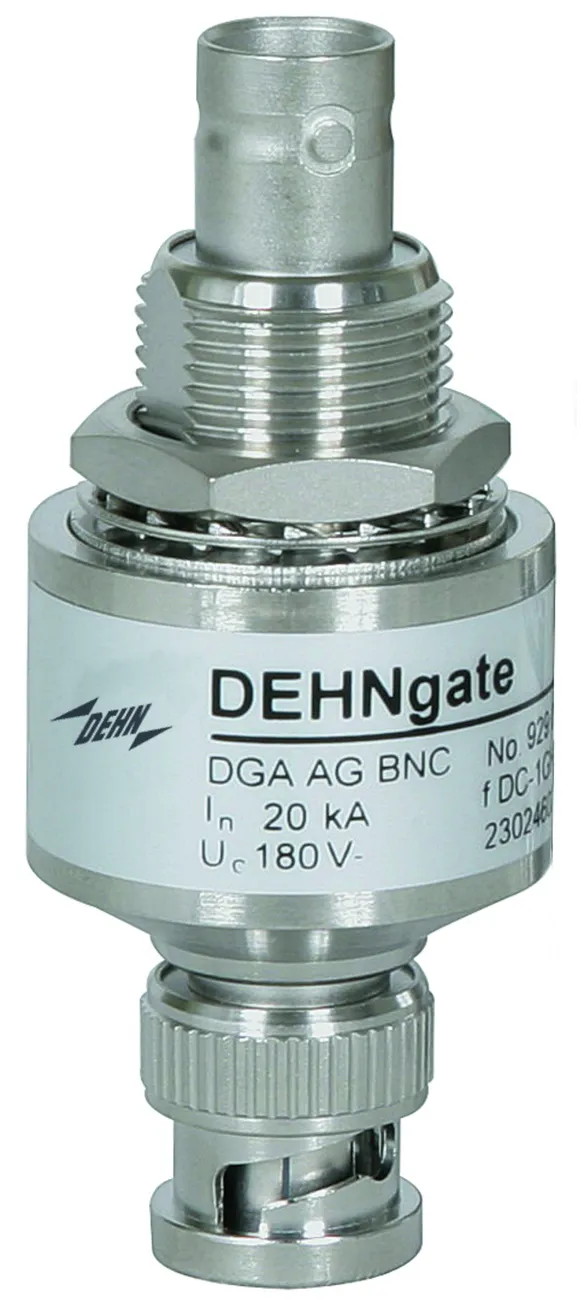

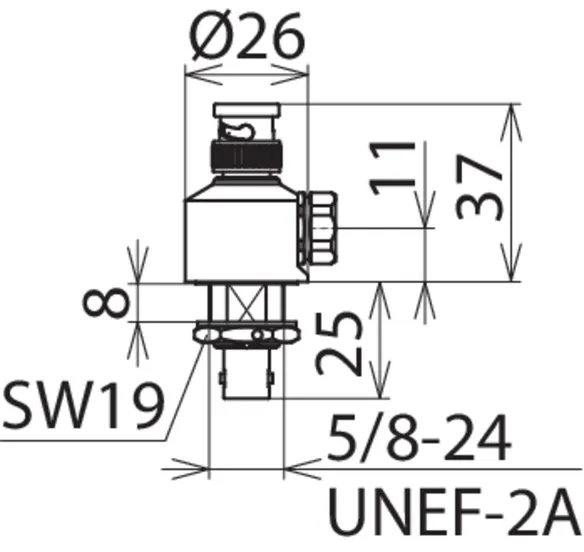

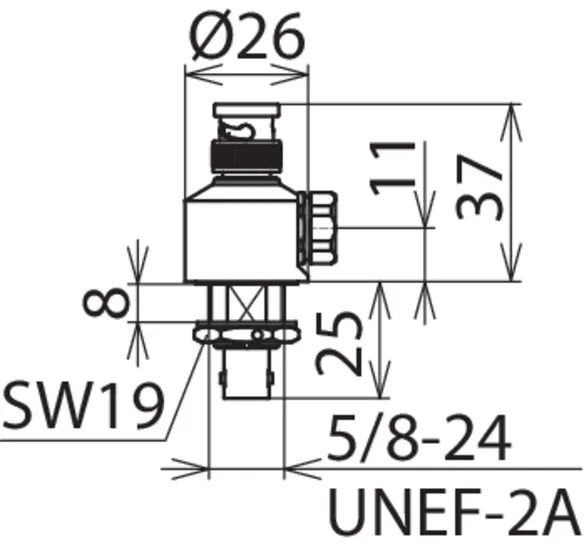

N.º art. 929043 DGA AG BNC

GTIN 4013364091047, N.º de arancel aduanero (EU): 85366910, Peso bruto: 89.60 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tensión máxima permanente DC: 180 V
D1 Corriente de impulso de rayo (10/350): 5 kA
C2 Corriente nominal de derivación (80/20 µs): 20 kA
Margen de frecuencia: 0-1 GHz

Producto DEHN
Tipo: DGA AG BNC
art. no.: 929043
o equivalente

Certificados



Datos técnicos

Clase de descargador A
Tensión máxima permanente DC (UC ) 180 V
Corriente nominal (IL ) 3.5 A
Potencia máxima de transmisión 150 W
D1 Corriente de impulso de rayo (10/350) (Iimp ) 5 kA
C2 Corriente nominal de derivación (80/20 µs) (In ) 20 kA
Margen de frecuencia 0-1 GHz
Conexión conector BNC / clavija BNC

Se ha añadido el artículo 929043 a favoritos.

El artículo 929043 ha sido añadido a la cesta de compra.

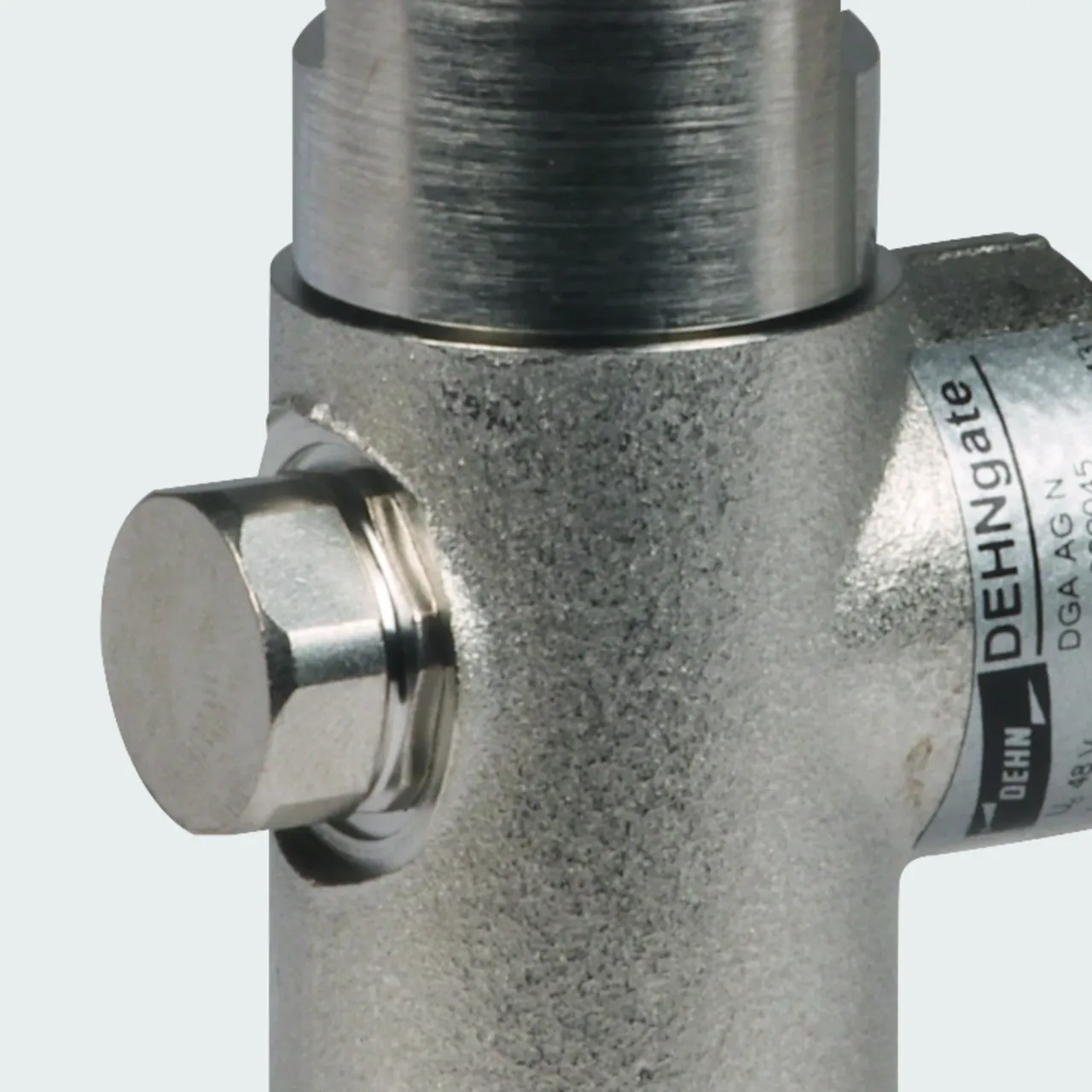

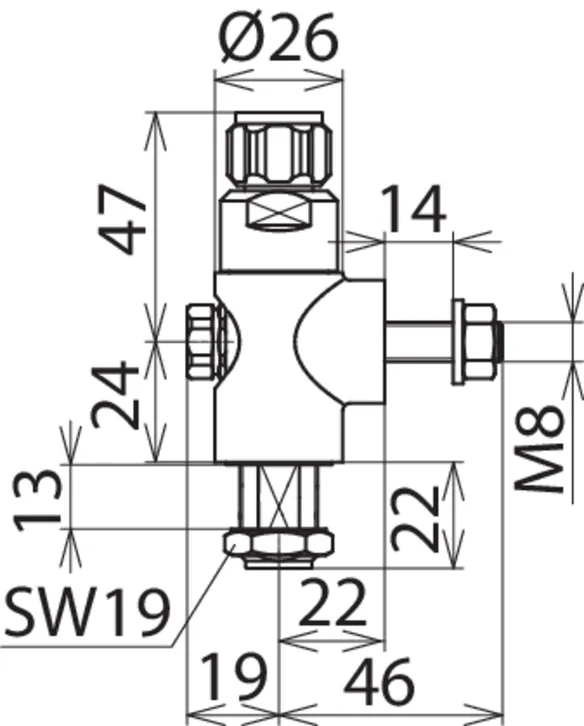

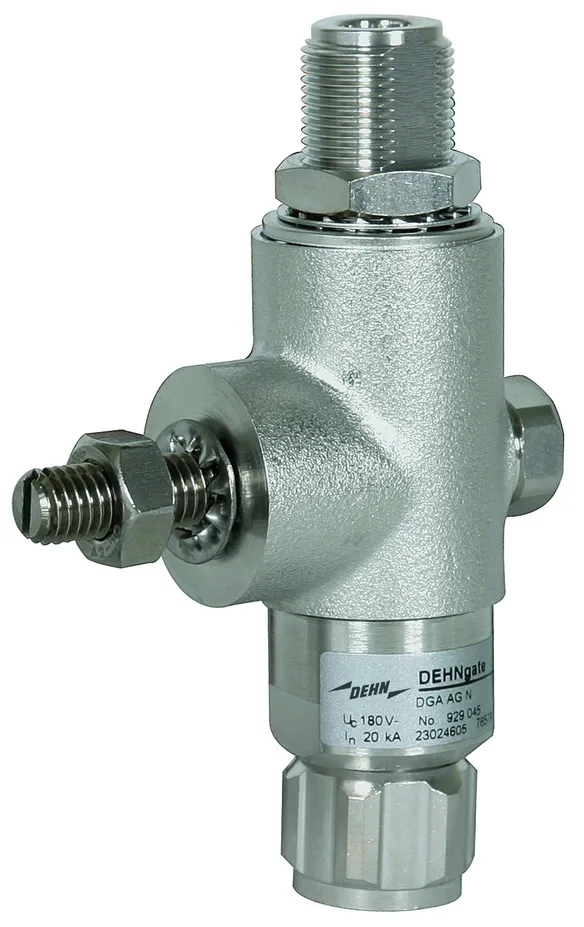

N.º art. 929045 DGA AG N

GTIN 4013364091061, N.º de arancel aduanero (EU): 85366910, Peso bruto: 266.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tensión máxima permanente DC: 180 V
D1 Corriente de impulso de rayo (10/350): 5 kA
C2 Corriente nominal de derivación (80/20 µs): 20 kA
Margen de frecuencia: 0-2.5 GHz

Producto DEHN
Tipo: DGA AG N
art. no.: 929045
o equivalente

Certificados



Datos técnicos

Clase de descargador A
Tensión máxima permanente DC (UC ) 180 V
Corriente nominal (IL ) 6 A
Potencia máxima de transmisión 150 W
D1 Corriente de impulso de rayo (10/350) (Iimp ) 5 kA
C2 Corriente nominal de derivación (80/20 µs) (In ) 20 kA
Margen de frecuencia 0-2.5 GHz
Conexión conector N / casquillo N

Se ha añadido el artículo 929045 a favoritos.

El artículo 929045 ha sido añadido a la cesta de compra.

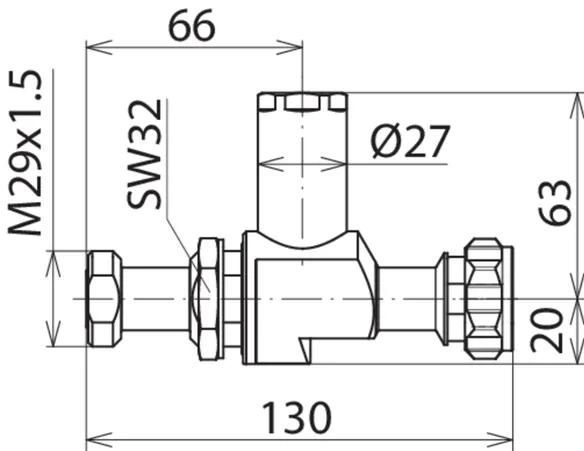

DGA LG

Descargador con posibilidad de alimentación a distancia en técnica combinada de vías de chispas-Lambda/4, para aplicaciones de multifrecuencia (Sistema multicarrier), ya que la intermodulación es mínima. De banda ancha para todos los servicios 4+3G y LTE.

1 Producto

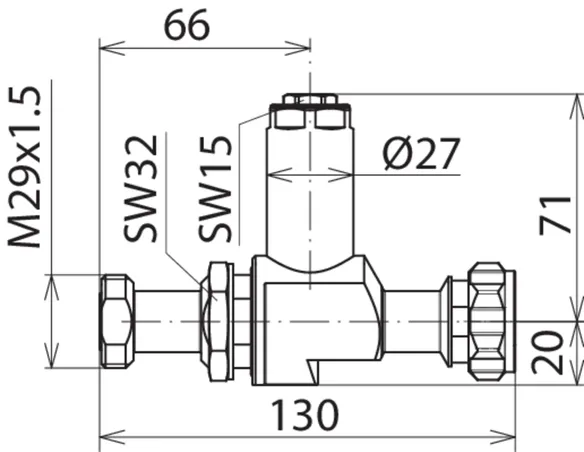

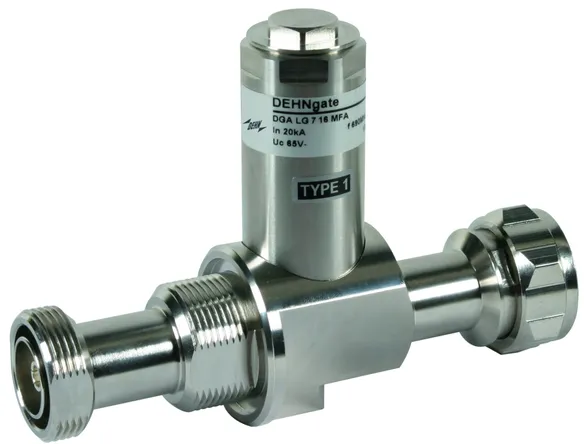

N.º art. 929146 DGA LG 7 16 MFA

GTIN 4013364157156, N.º de arancel aduanero (EU): 85366910, Peso bruto: 493.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información


Tensión máxima permanente DC: 65 V
D1 Corriente de impulso de rayo (10/350): 5 kA
C2 Corriente nominal de derivación (80/20 µs): 20 kA
Margen de frecuencia: 690 MHz - 2,7 GHz

Producto DEHN
Tipo: DGA LG 7 16 MFA
art. no.: 929146
o equivalente

Certificados



Datos técnicos

Clase de descargador A
Tensión máxima permanente DC (UC ) 65 V
Corriente nominal (IL ) 13 A
Potencia máxima de transmisión 1500 W
D1 Corriente de impulso de rayo (10/350) (Iimp ) 5 kA
C2 Corriente nominal de derivación (80/20 µs) (In ) 20 kA
Margen de frecuencia 690 MHz - 2,7 GHz
Conexión 7/16 conector / 7/16 calvija

Se ha añadido el artículo 929146 a favoritos.

El artículo 929146 ha sido añadido a la cesta de compra.

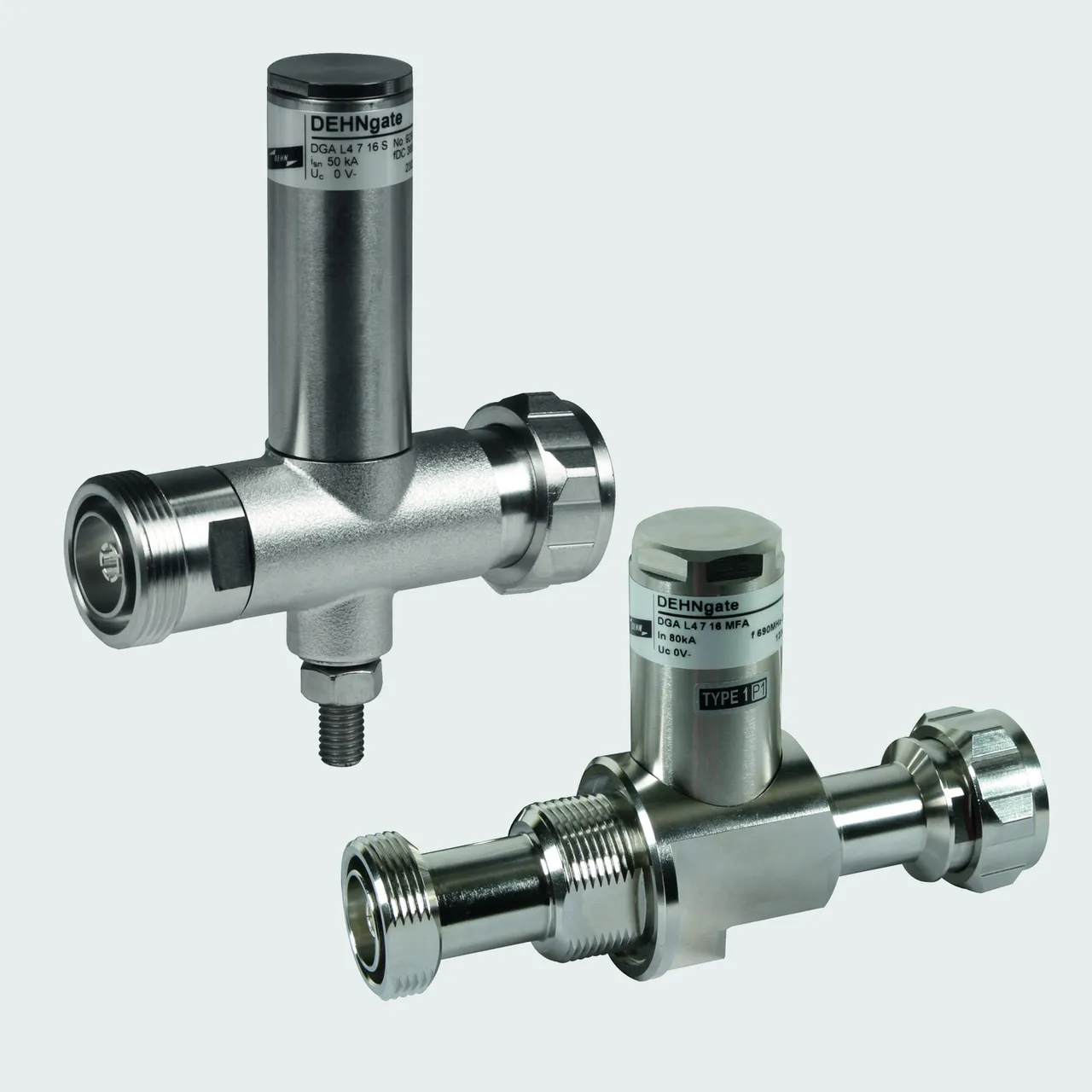

DGA L4

Descargador combinado en técnica Lambda/4, libre de mantenimiento para aplicaciones de multifrecuencia (Sistema multicarrier). Pueden descargar elevadas corrientes parciales de rayo. No es posible la alimentación a distancia, ya que el descargador constituye un cortocircuito galvánico para señales de baja frecuencia. De banda ancha para todos los servicios 4+3G y LTE.

2 Productos

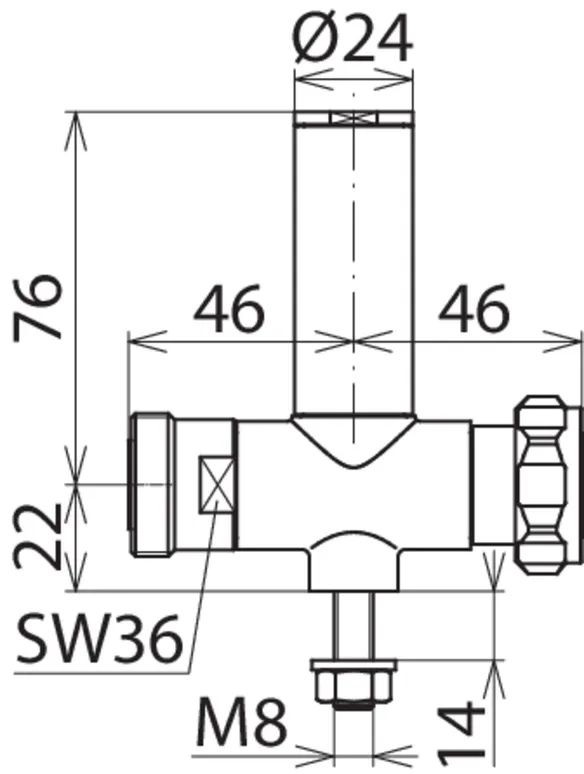

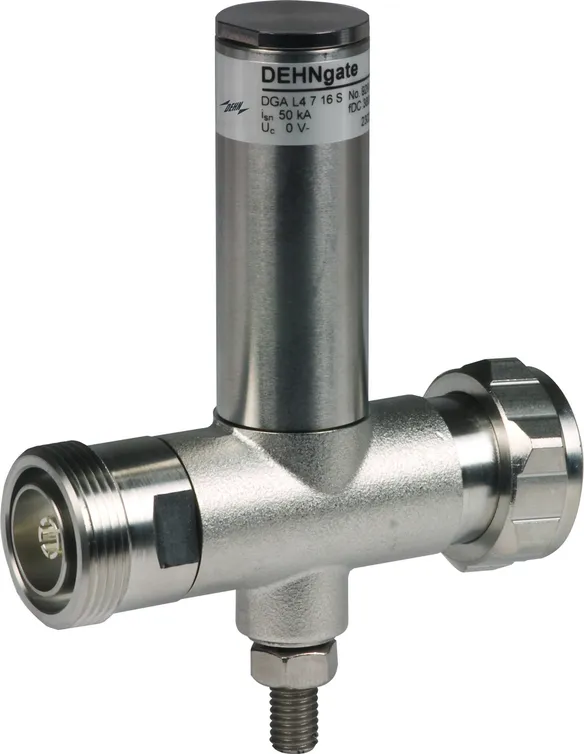

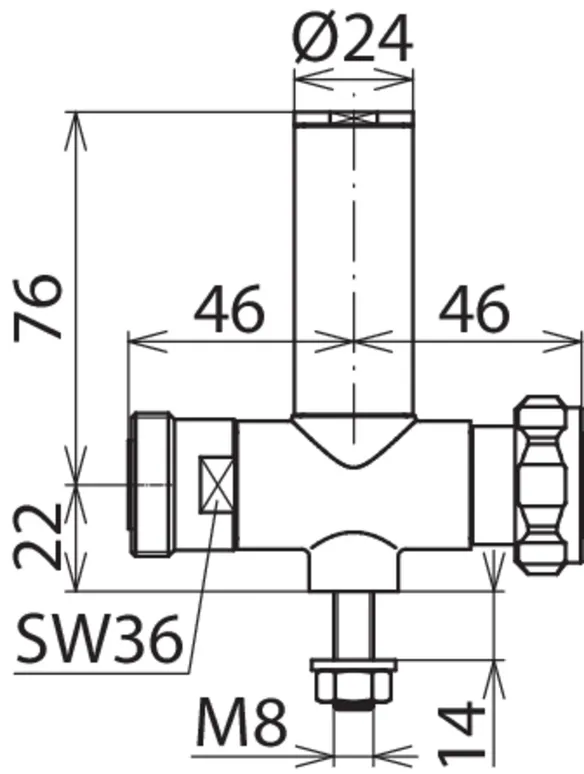

N.º art. 929047 DGA L4 7 16 S

GTIN 4013364091085, N.º de arancel aduanero (EU): 85366910, Peso bruto: 467.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tensión máxima permanente DC: 0 V
D1 Corriente de impulso de rayo (10/350): 25 kA
C2 Corriente nominal de derivación (80/20 µs): 50 kA
Margen de frecuencia: 380-512 MHz

Producto DEHN
Tipo: DGA L4 7 16 S
art. no.: 929047
o equivalente

Certificados



Datos técnicos

Clase de descargador M
Tensión máxima permanente DC (UC ) 0 V
Corriente nominal (IL ) 0 A
Potencia máxima de transmisión 3000 W
D1 Corriente de impulso de rayo (10/350) (Iimp ) 25 kA
C2 Corriente nominal de derivación (80/20 µs) (In ) 50 kA
Margen de frecuencia 380-512 MHz
Conexión conector 7/16 / casquillo 7/16

Se ha añadido el artículo 929047 a favoritos.

El artículo 929047 ha sido añadido a la cesta de compra.

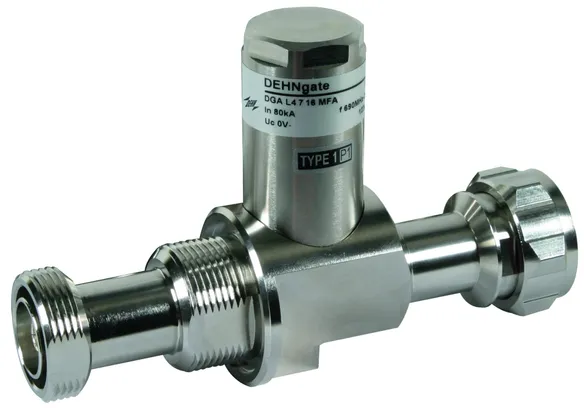

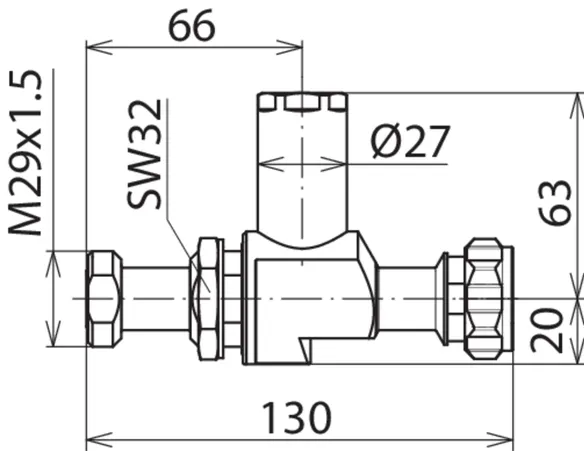

N.º art. 929148 DGA L4 7 16 MFA

GTIN 4013364157163, N.º de arancel aduanero (EU): 85366910, Peso bruto: 476.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información


Tensión máxima permanente DC: 0 V
D1 Corriente de impulso de rayo (10/350): 40 kA
C2 Corriente nominal de derivación (80/20 µs): 80 kA
Margen de frecuencia: 690 MHz - 2,7 GHz

Producto DEHN
Tipo: DGA L4 7 16 MFA
art. no.: 929148
o equivalente

Certificados



Datos técnicos

Clase de descargador M
Tensión máxima permanente DC (UC ) 0 V
Corriente nominal (IL ) 0 A
Potencia máxima de transmisión 1500 W
D1 Corriente de impulso de rayo (10/350) (Iimp ) 40 kA
C2 Corriente nominal de derivación (80/20 µs) (In ) 80 kA
Margen de frecuencia 690 MHz - 2,7 GHz
Conexión 7/16 conector / 7/16 clavija

Se ha añadido el artículo 929148 a favoritos.

El artículo 929148 ha sido añadido a la cesta de compra.


back to top
