DEHNprotector

Protección contra sobretensiones con dispositivo de vigilancia y separación
Indicación óptica de funcionamiento (verde) y señalización óptica de avería (rojo)

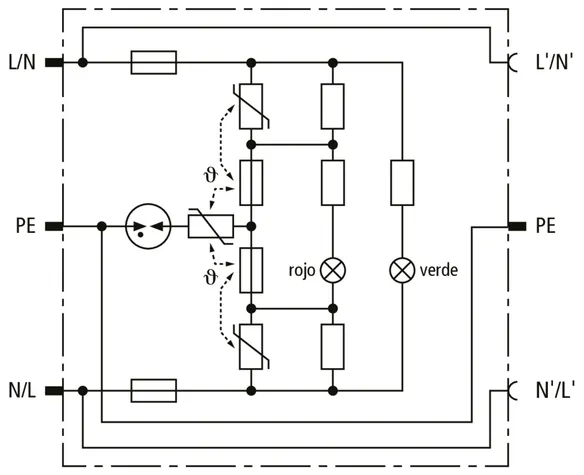

Mayor seguridad gracias al circuito de protección Y

Detalles

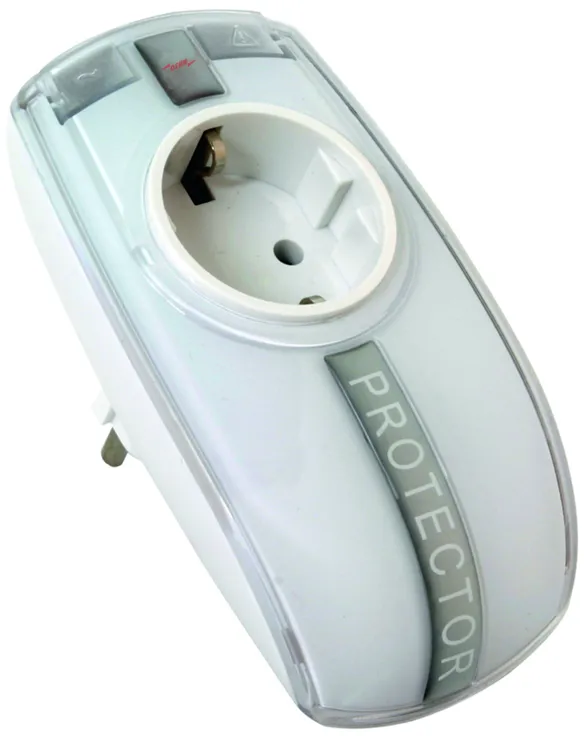

Adaptador de protección con seguro a prueba de niños integrado.

1 Producto

GTIN 4013364117686, N.º de arancel aduanero (EU): 85363010, Peso bruto: 239.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Producto DEHN
Tipo: DPRO 230
art. no.: 909230
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Máx. tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1350 / ≤ 1500 V
Fusible previo máx.	B 16 A
Indicación de fallo	LED rojo
Indicación de servicio	LED verde

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente nominal AC (I_L )	16 A
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Choque combinado (U_OC )	6 kV
Choque combinado [L+N-PE] (U_OC_total )	10 kV
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1350 / ≤ 1500 V
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	B 16 A
Resistencia a cortocircuito con fusible previo máximo lado de red (I_SCCR )	1 kA_eff
Tensión (TOV) [L-N] (U_T) – Características	335 V / 5 s – soportado
Tensión (TOV) [L-N] (U_T) – Características	440 V / 120 min. – fallo de seguridad
Tensión (TOV) [L/N-PE] (U_T) – Características	335 V / 120 min. – soportado
Tensión (TOV)[L/N-PE] (U_T) – Características	440 V / 5 s – soportado
Tensión (TOV) [L+N-PE] (U_T) – Características	1200 V + U_REF / 200 ms. – fallo de seguridad
Indicación de fallo	LED rojo
Indicación de servicio	LED verde
Número de puertos	1
Temperatura de funcionamiento (T_U )	-25 °C ... +40 °C
Montaje sobre	sistemas enchufables con contacto de tierra según DIN 49440 / DIN 49441
Material de la carcasa	termoplástico, color blanco, UL 94 V-2
Lugar de instalación	instalación interior
Grado de protección	IP 20

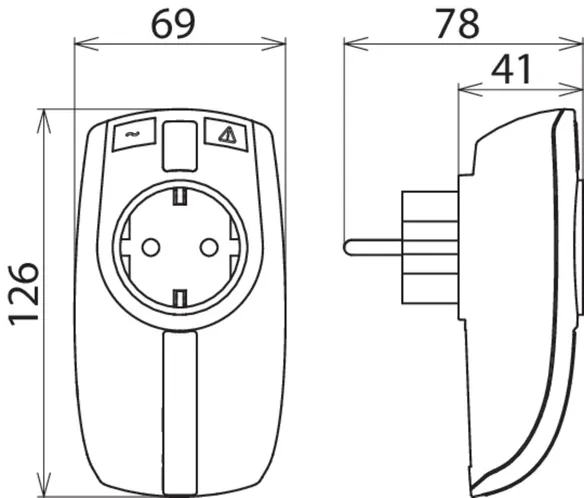

Dimensiones	126 x 69 x 41 mm
