DEHNsafe

Protección monofásica contra sobretensiones para equipos finales de 230 V

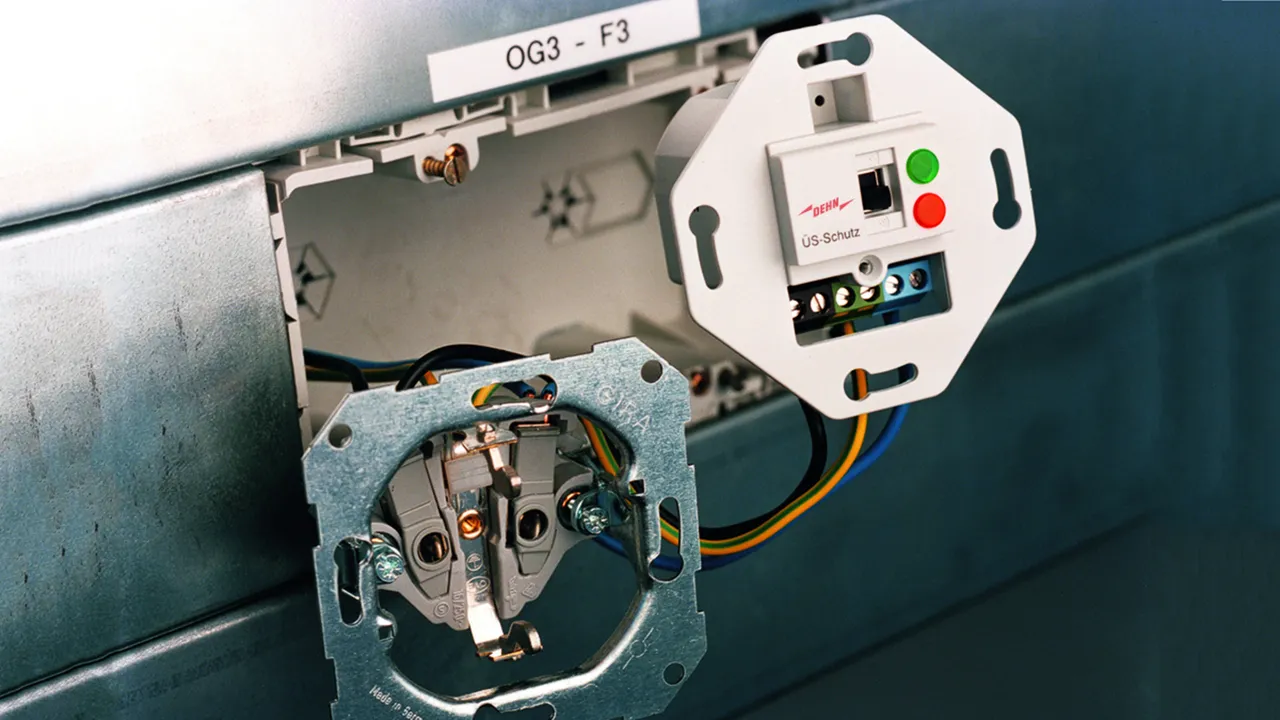

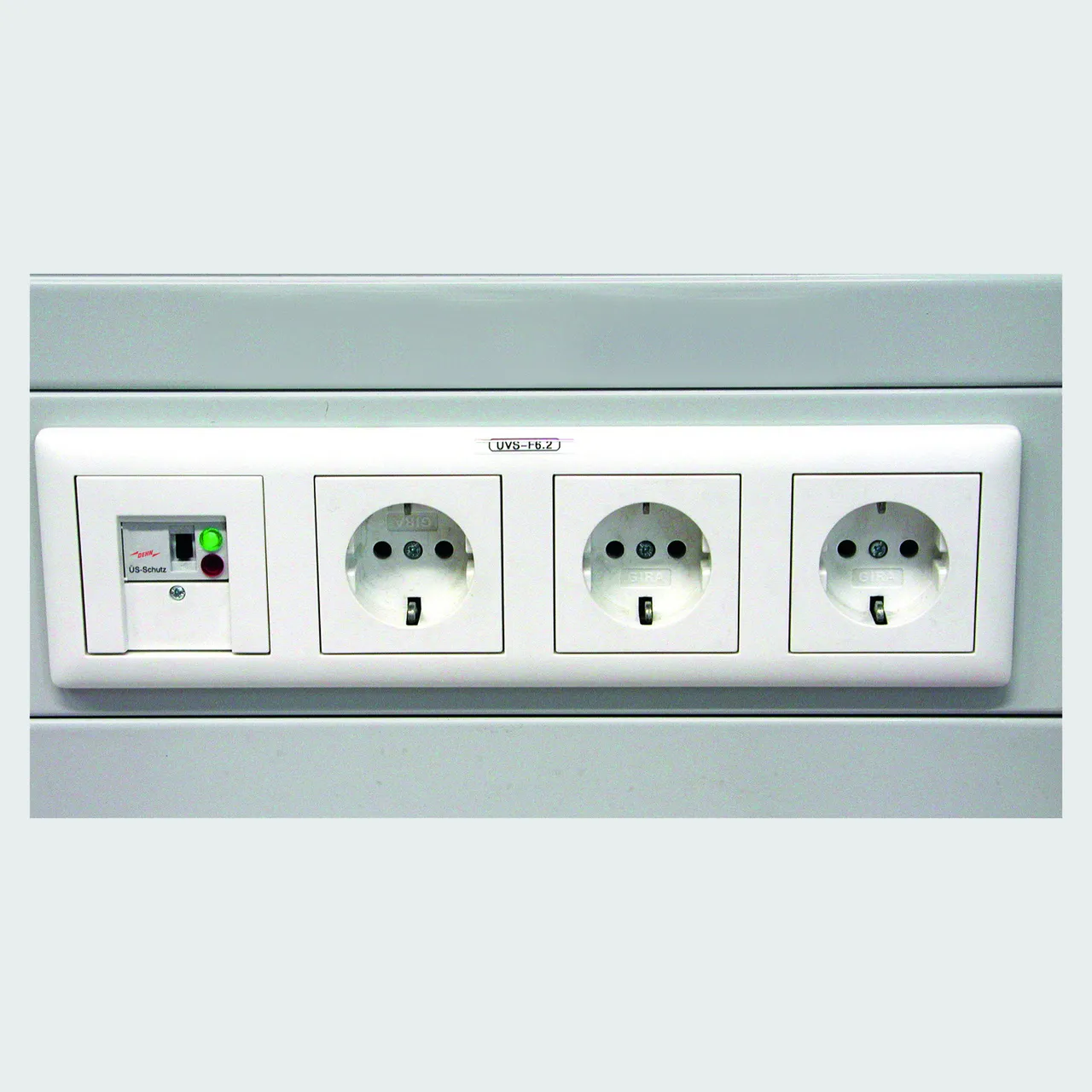

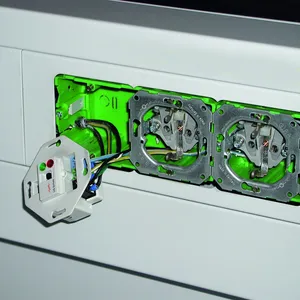

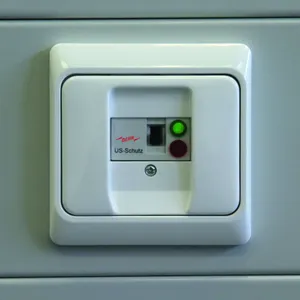

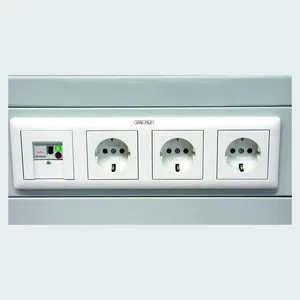

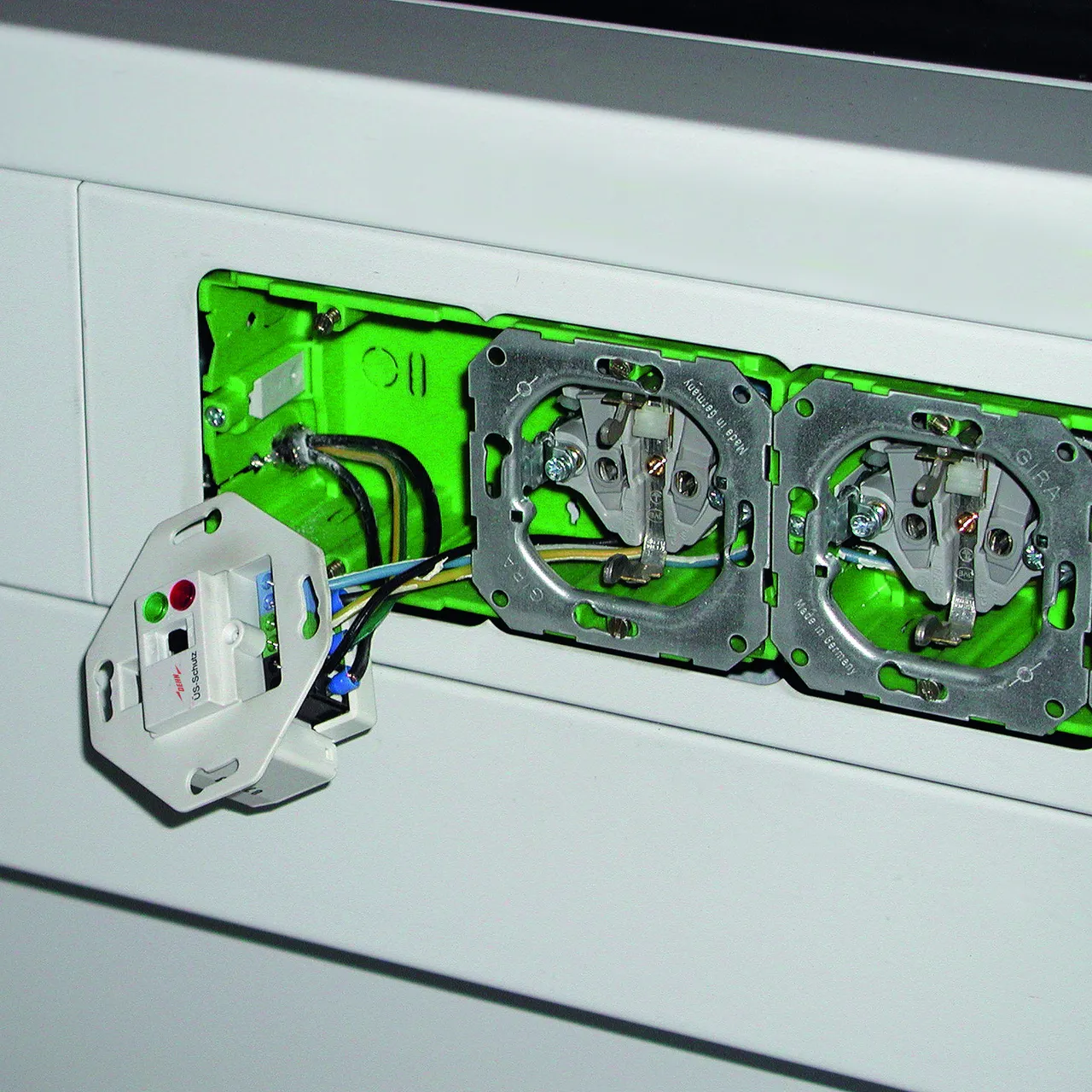

Para su utilización en cajas de montaje incorporado y canaletas de cables

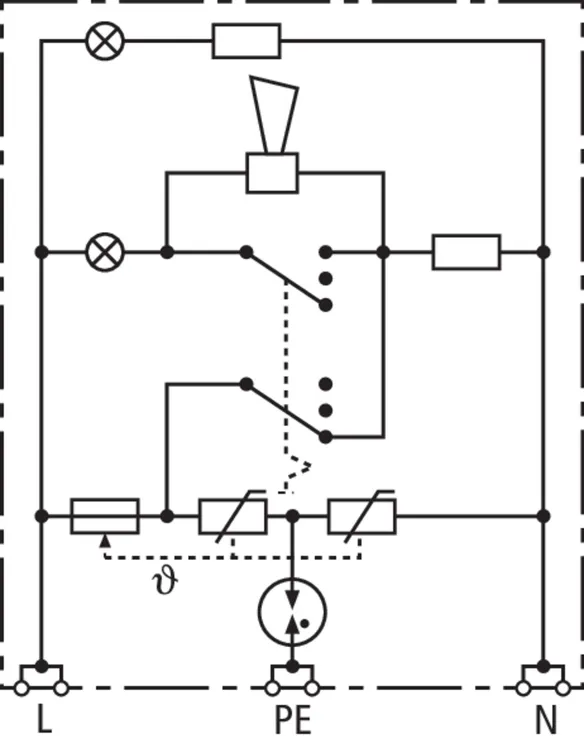

Mayor seguridad gracias al circuito de protección en Y seguro contra errores de conexión

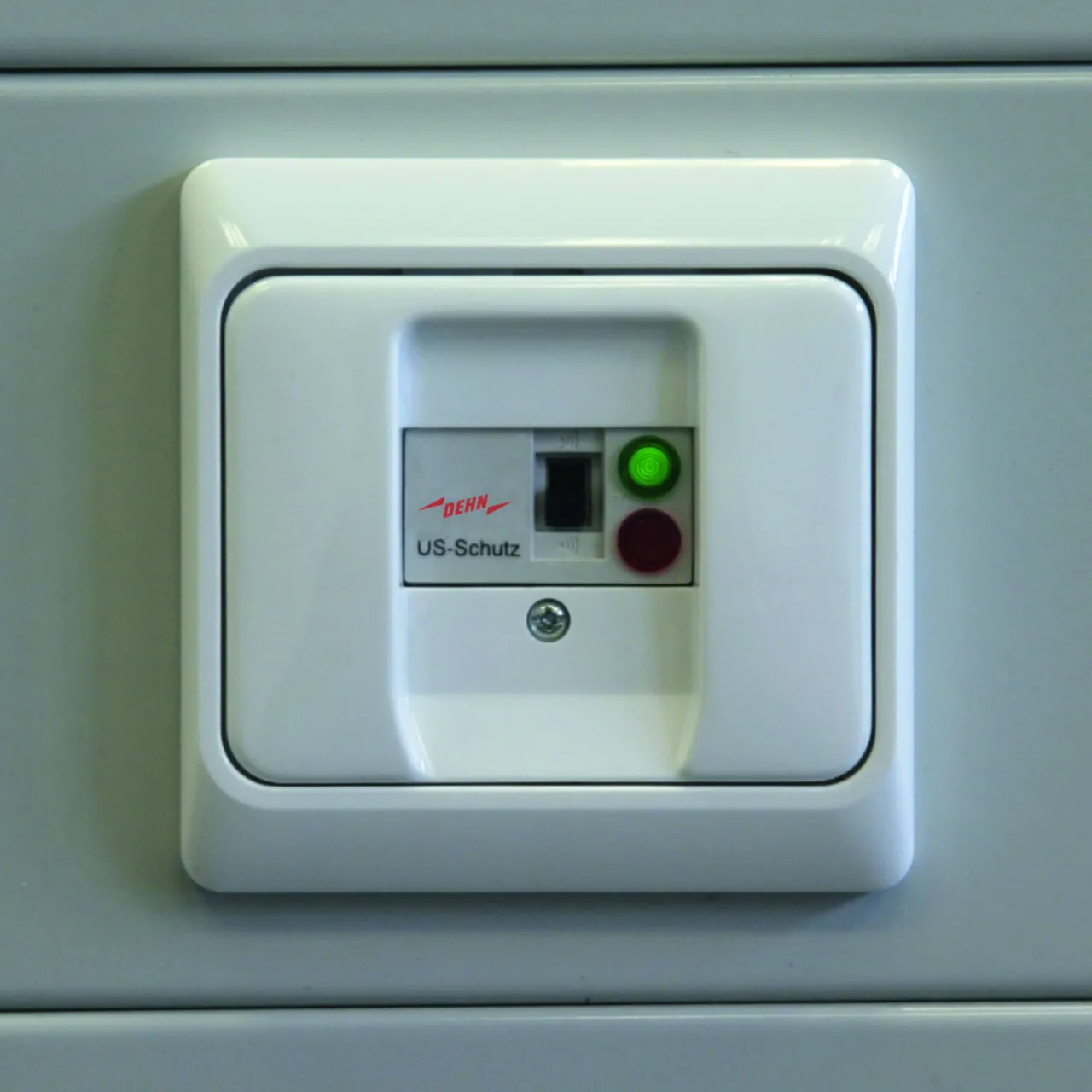

Indicación óptica de funcionamiento
Función acústica programable
Bornas de conexión para cableado de paso
Independiente del diseño de la toma de corriente

Detalles

DEHNsafe

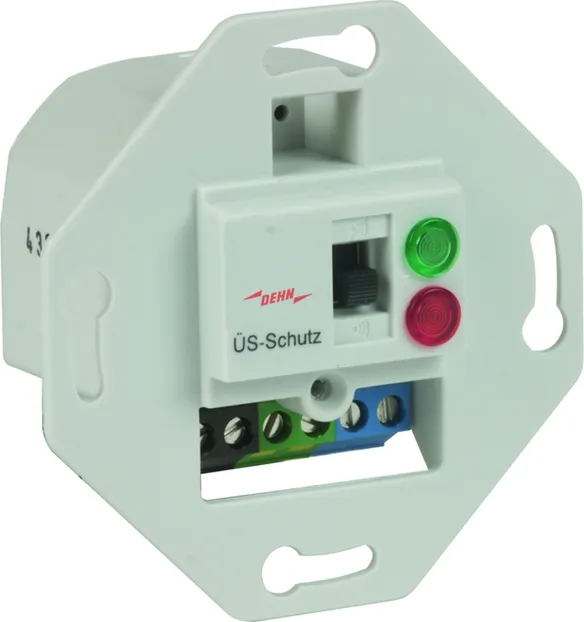

Dispositivo de protección contra sobretensiones para conductos de cables y cajas de montaje incorporado. Para sistemas monofásicos TN y V-TT de 230 V.

1 Producto

N.º art. 924370 DSA 230 LA

GTIN 4013364081321, N.º de arancel aduanero (EU): 85363010, Peso bruto: 88.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Producto DEHN
Tipo: DSA 230 LA
art. no.: 924370
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Máx. tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Fusible previo máx.	B 16 A
Indicación de fallo	luz roja + señal
Indicación de funcionamiento	luz verde

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Corriente nominal AC (U_N )	230 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz)
Corriente nominal de carga (I_L )	16 A
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Choque combinado (U_OC )	6 kV
Choque combinado [L+N-PE] (U_OC_total )	10 kV
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	B 16 A
Resistencia a cortocircuitos con protección max. contra sobrecorriente en el lado de red (I_SCCR )	1 kA_eff
Tensión TOV [L-N] (U_T) – Características	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – fallo de seguridad
Tensión (TOV) [L/N-PE] (U_T) – Características	335 V / 120 min. – soportado
Tensión (TOV) [L/N-PE] (U_T) – Características	440 V / 5 s – soportado
Tensión (TOV) [L+N-PE] (U_T) – Características	1200 V + UREF / 200 ms. – fallo de seguridad
Indicación de fallo	luz roja + señal
Indicación de funcionamiento	luz verde
Número de puertos	1
Interruptor	prueba de función / ninguna señal
Temperatura de funcionamiento (T_U )	-25 °C ... +40 °C
Sección de conexión (min.)	0.5 mm² rígido / flexible / rígido
Sección de conexión (max.)	2.5 mm² rígido / flexible / rígido

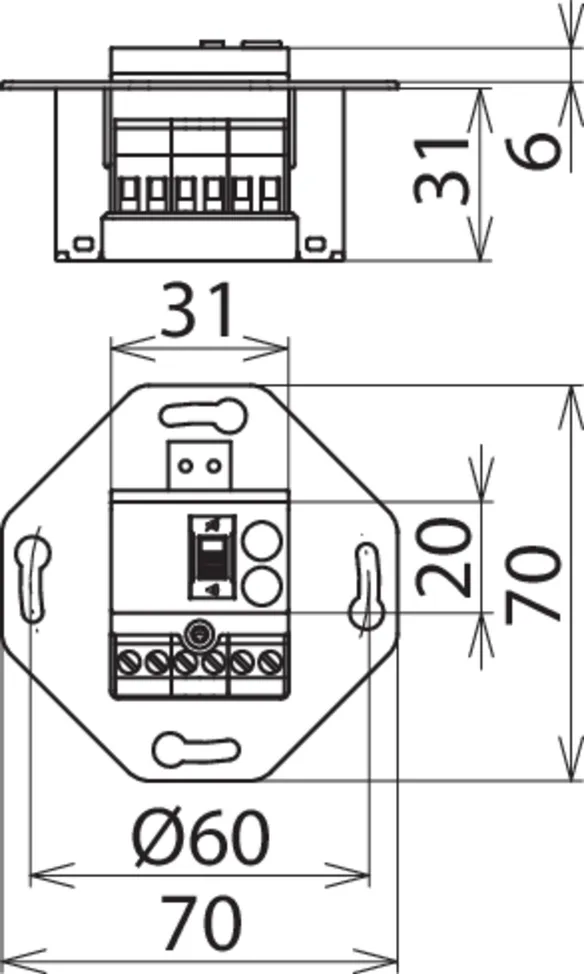

Montaje sobre	placa de montaje (Ø60 mm) para su instalación en cajas de empotrar, profundidad 40 mm
Material de la carcasa	termoplástico, color gris, UL 94 V-2
Lugar de instalación	interior
Clase de protección	IP 20
Cubierta	TAE
