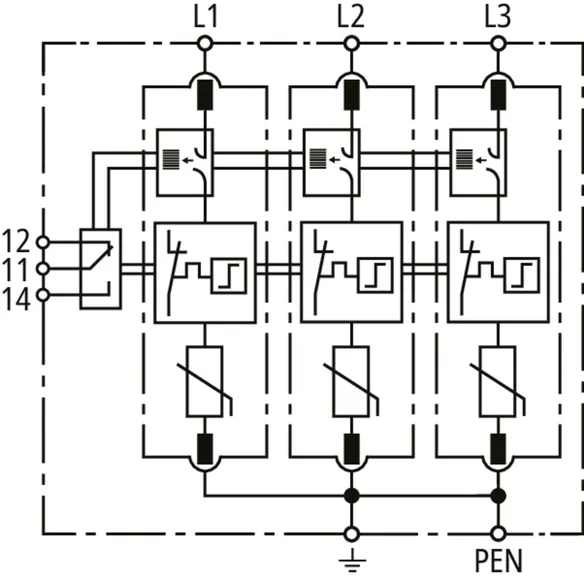

N.º art. 942330 DG MP TNC ACI 275 FM

GTIN 4013364495319, N.º de arancel aduanero (EU): 85363030, Peso bruto: 348.11 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

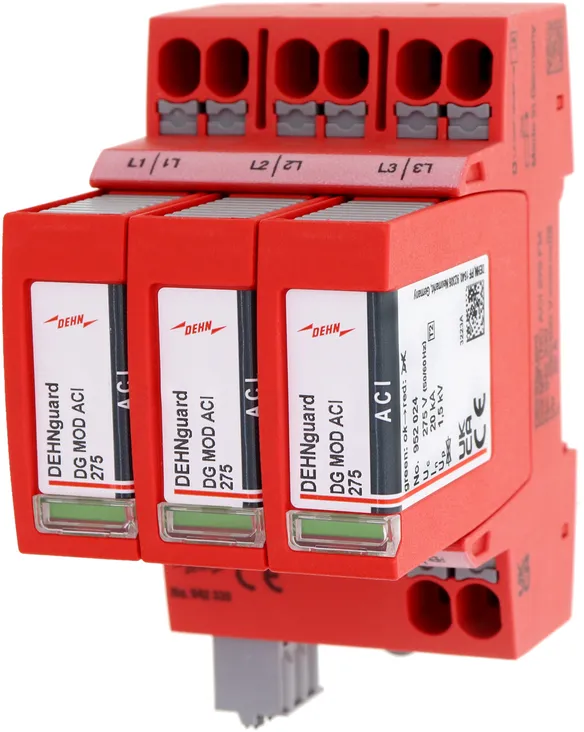

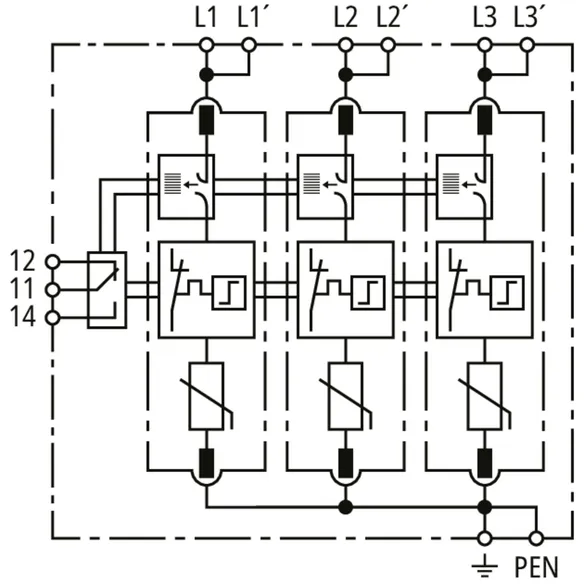

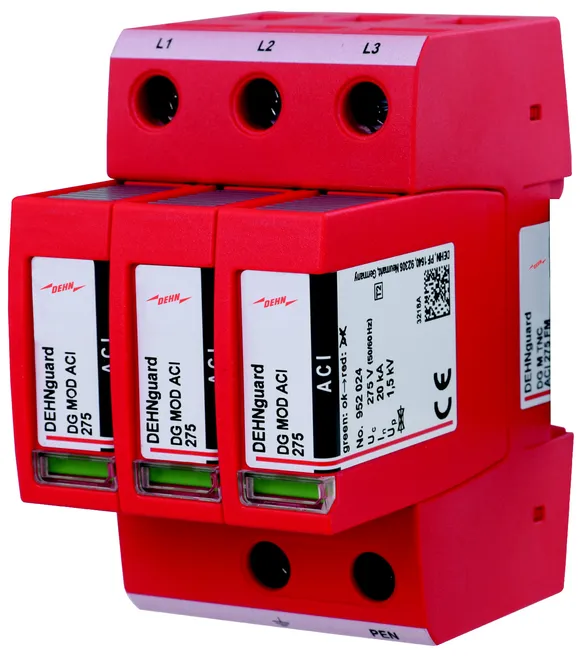

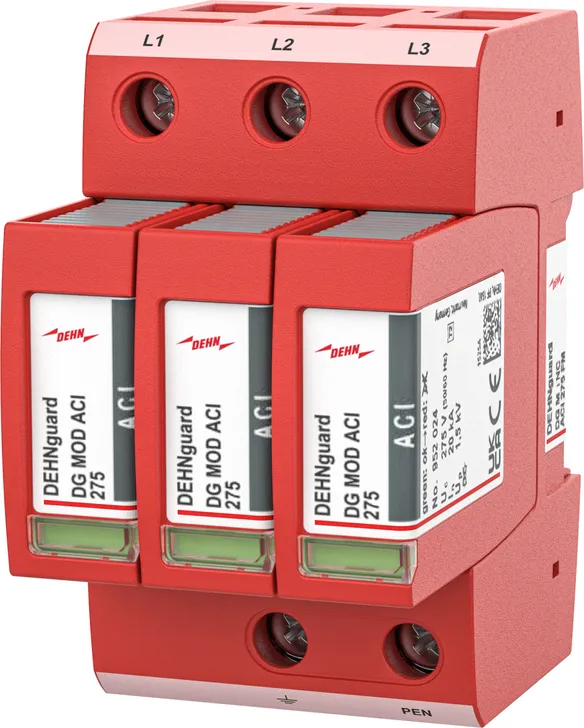

Descargador de sobretensiones DEHNguard MP TNC ACI 275 FM
Descargador de sobretensiones
de 3 polos, modular, enchufable con
conmutador ACI/vía de chispas integrados
y doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TN-S, ancho de 3 módulos
con contacto de señalización remota
Descargador de tipo 2 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TNC ACI 275 FM
art. no.: 942330
o equivalente

Certificados

Datos técnicos

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Nivel de protección (U_P )	≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T )	440 V / 120 min – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA, VDE

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección (U_P )	≤ 1,5 kV
Nivel de protección con 5 kA (U_P )	≤ 1,5 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	ninguno
Tensión TOV (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T )	440 V / 120 min – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20

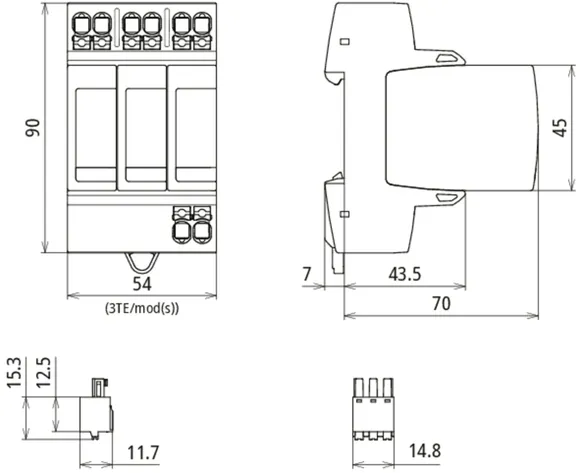

Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible

Se ha añadido el artículo 942330 a favoritos.

Ir a favoritos

El artículo 942330 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

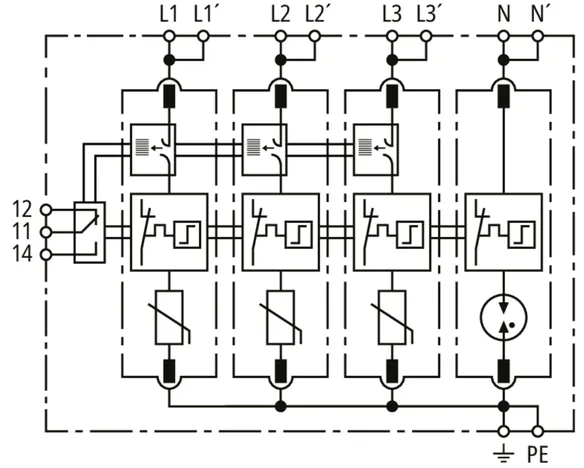

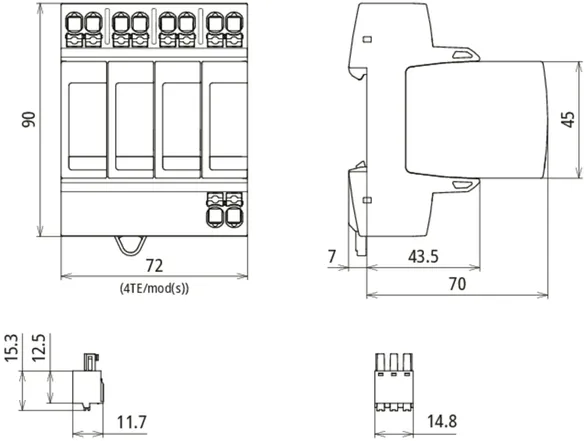

N.º art. 942440 DG MP TNS ACI 275 FM

GTIN 4013364477148, N.º de arancel aduanero (EU): 85363030, Peso bruto: 377.08 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

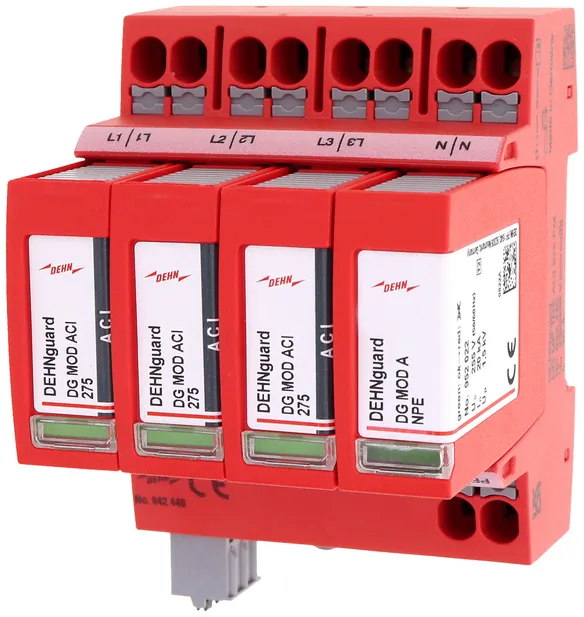

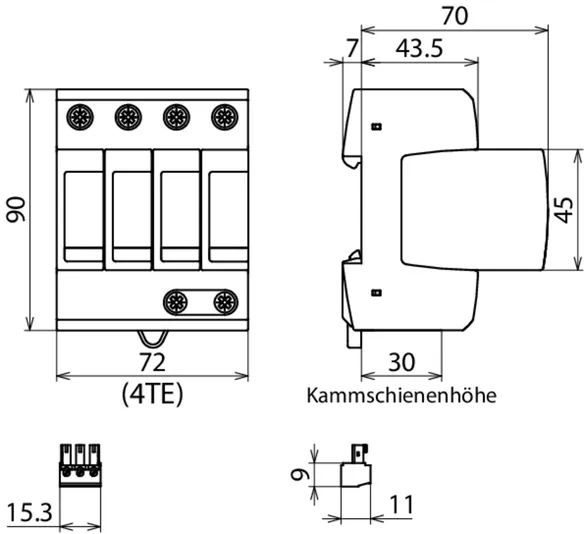

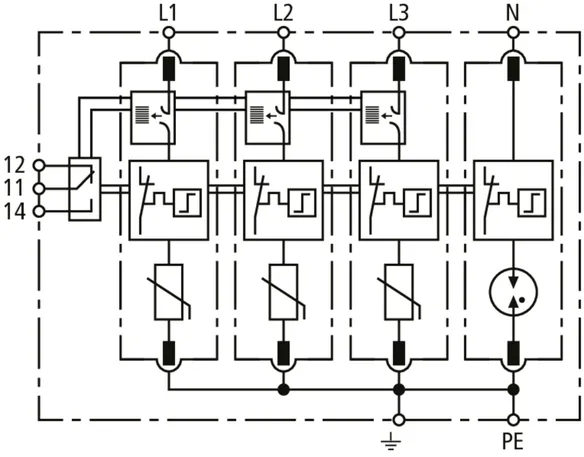

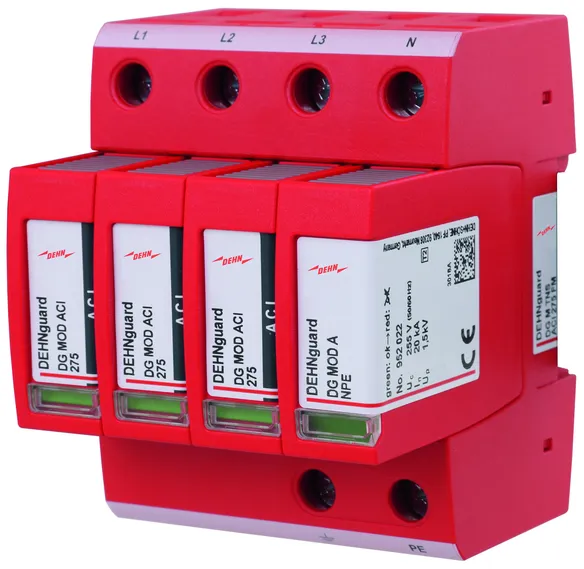

Descargador de sobretensiones DEHNguard MP TNS ACI 275 FM
Descargador de sobretensiones
de 4 polos, modular, enchufable con
conmutador ACI/vía de chispas integrados
y doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TN-S, ancho de 4 módulos
con contacto de señalización remota
Descargador de tipo 2 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TNS ACI 275 FM
art. no.: 942440
o equivalente

Certificados

Datos técnicos

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T )	440 V / 120 min – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA, VDE

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	ninguno
Tensión TOV (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T )	440 V / 120 min – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20

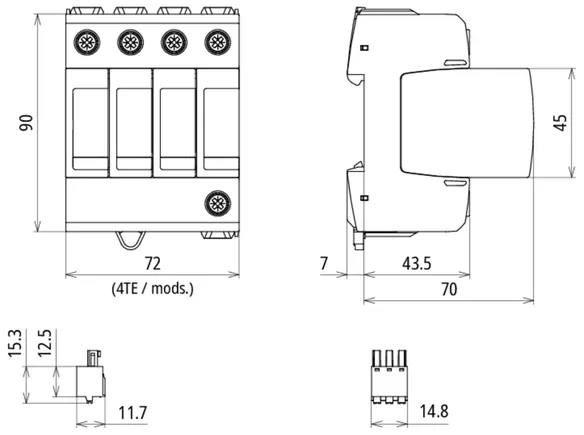

Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Se ha añadido el artículo 942440 a favoritos.

Ir a favoritos

El artículo 942440 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942341 DG MP TT ACI 275 FM

GTIN 4013364477186, N.º de arancel aduanero (EU): 85363030, Peso bruto: 377.71 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

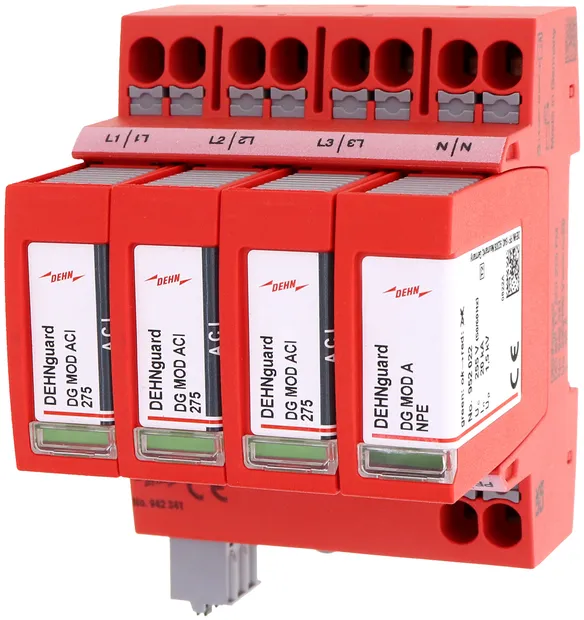

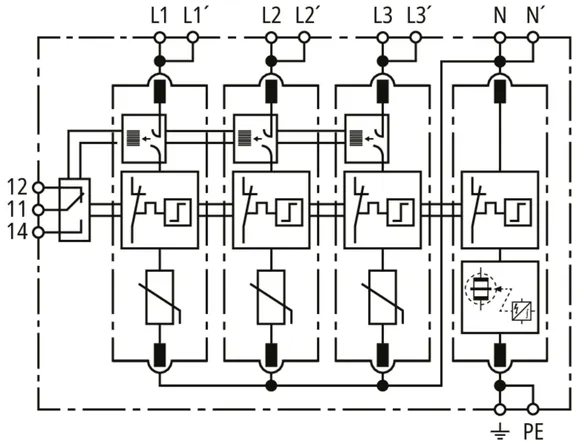

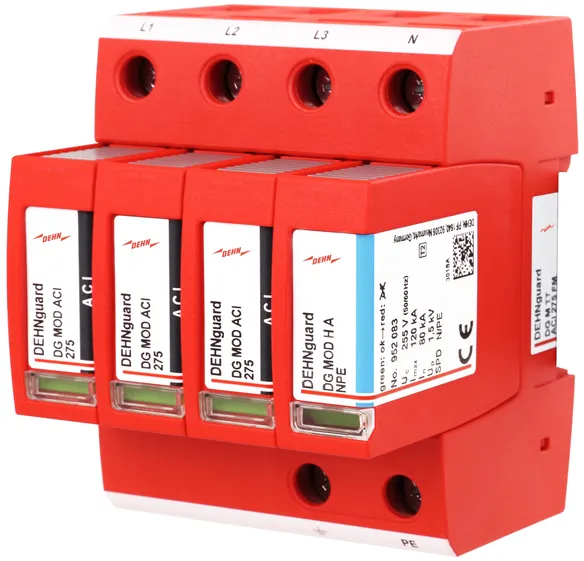

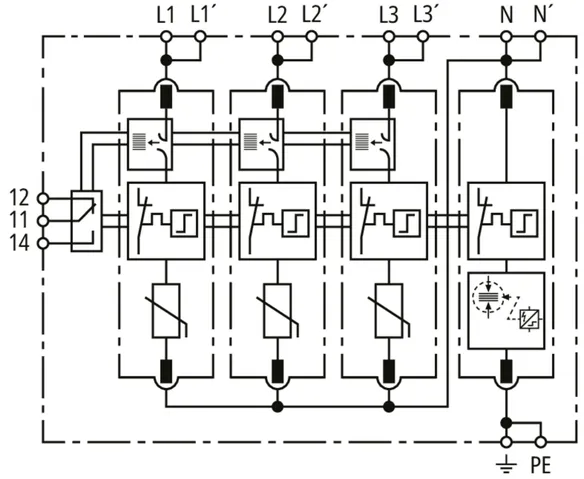

Descargador de sobretensiones DEHNguard MP TT ACI 275 FM
Descargador de sobretensiones
de 4 polos, modular, enchufable con
conmutador ACI/vía de chispas integrados
y doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TT y TN-S, ancho de 4 módulos
con contacto de señalización remota
Descargador de tipo 2 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT ACI 275 FM
art. no.: 942341
o equivalente

Certificados

Datos técnicos

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA, VDE

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 100 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	ninguno
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Se ha añadido el artículo 942341 a favoritos.

Ir a favoritos

El artículo 942341 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942342 DG MP TT ACI 385 FM

GTIN 4013364484870, N.º de arancel aduanero (EU): 85363030, Peso bruto: 439.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

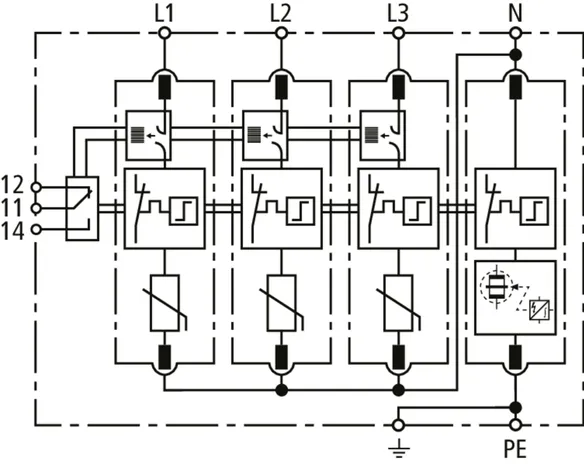

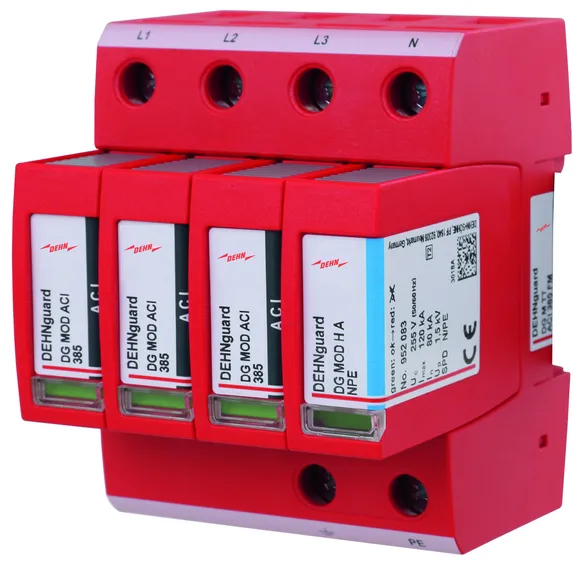

Descargador de sobretensiones DEHNguard MP TT ACI 385 FM
Descargador de sobretensiones
de 4 polos, modular, enchufable con
conmutador ACI/vía de chispas integrados
y doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TT y TN-S, ancho de 4 módulos
con contacto de señalización remota
Descargador de tipo 2 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 385 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT ACI 385 FM
art. no.: 942342
o equivalente

Certificados

Datos técnicos

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente nominal máx. de descarga (8/20 µs) [L-N] (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA, VDE

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente nominal máx. de descarga (8/20 µs) [L-N] (I_max )	40 kA
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 100 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	ninguno
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Se ha añadido el artículo 942342 a favoritos.

Ir a favoritos

El artículo 942342 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

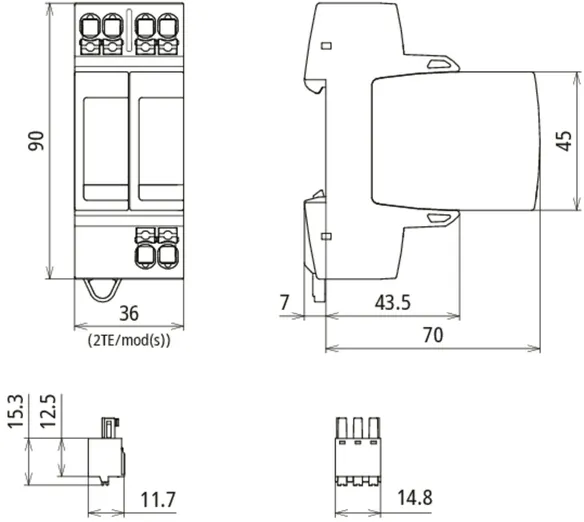

N.º art. 942220 DG MP TN ACI 275 FM

GTIN 4013364495425, N.º de arancel aduanero (EU): 85363030, Peso bruto: 234.63 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

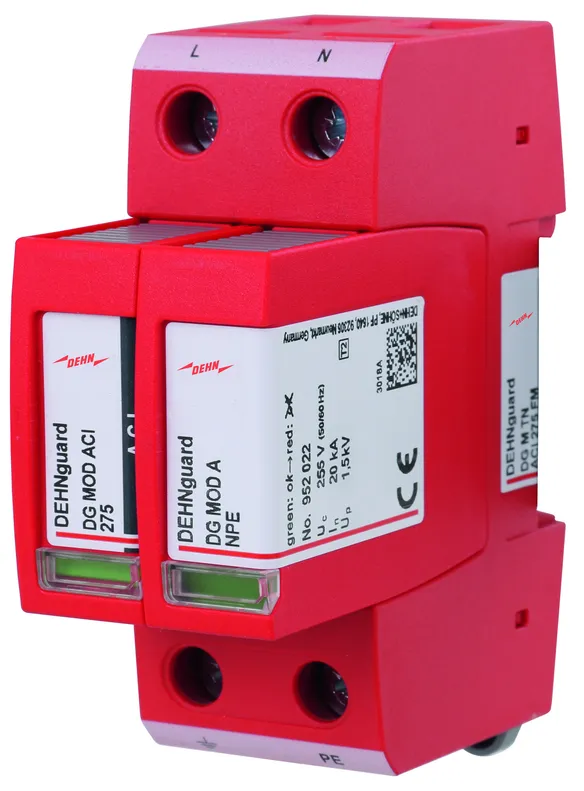

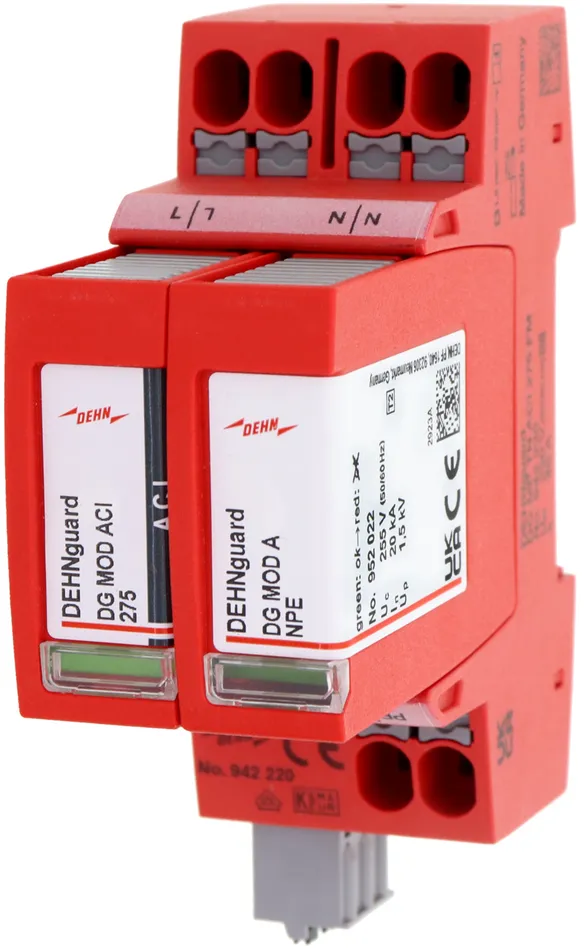

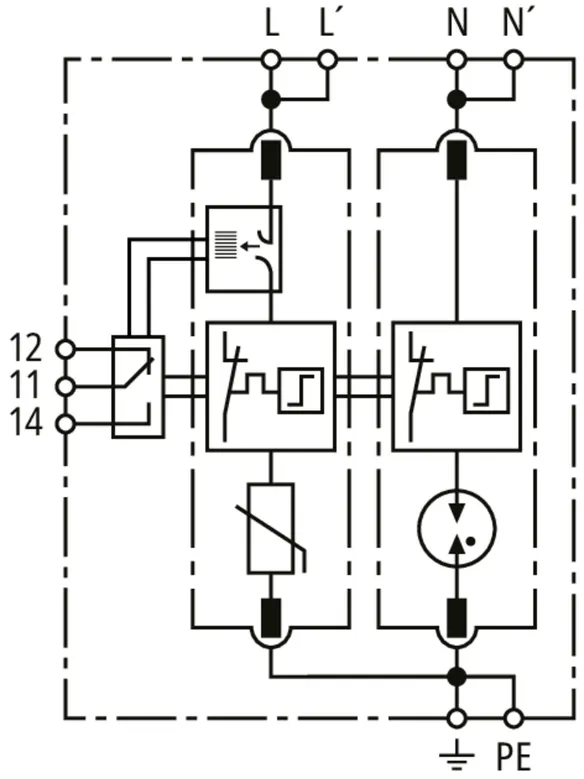

Descargador de sobretensiones DEHNguard MP TN ACI 275 FM
Descargador de sobretensiones
de 2 polos, modular, enchufable con
conmutador ACI/vía de chispas integrados
y doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes TN, ancho de 2 módulos
con contacto de señalización remota
Descargador de tipo 2 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TN ACI 275 FM
art. no.: 942220
o equivalente

Certificados

Datos técnicos

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T )	440 V / 120 min – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA, VDE

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	ninguno
Tensión TOV (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T )	440 V / 120 min – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Se ha añadido el artículo 942220 a favoritos.

Ir a favoritos

El artículo 942220 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

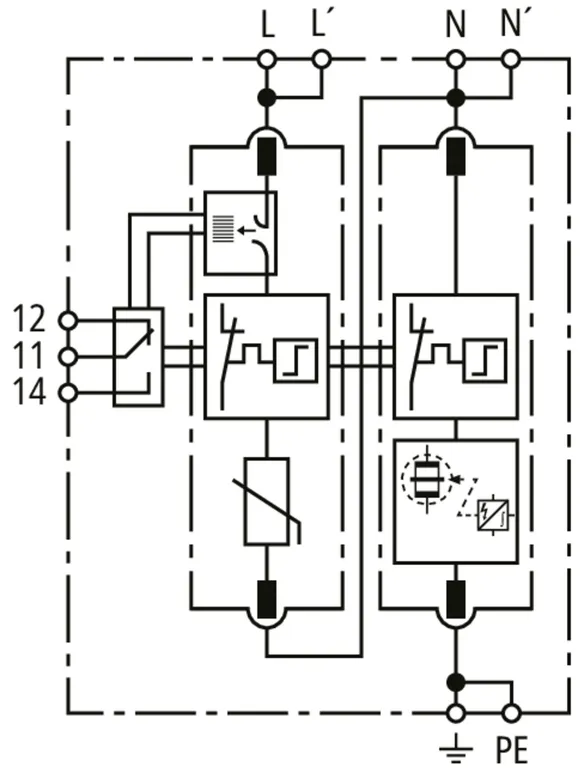

N.º art. 942121 DG MP TT 2P ACI 275 FM

GTIN 4013364495364, N.º de arancel aduanero (EU): 85363030, Peso bruto: 250.04 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

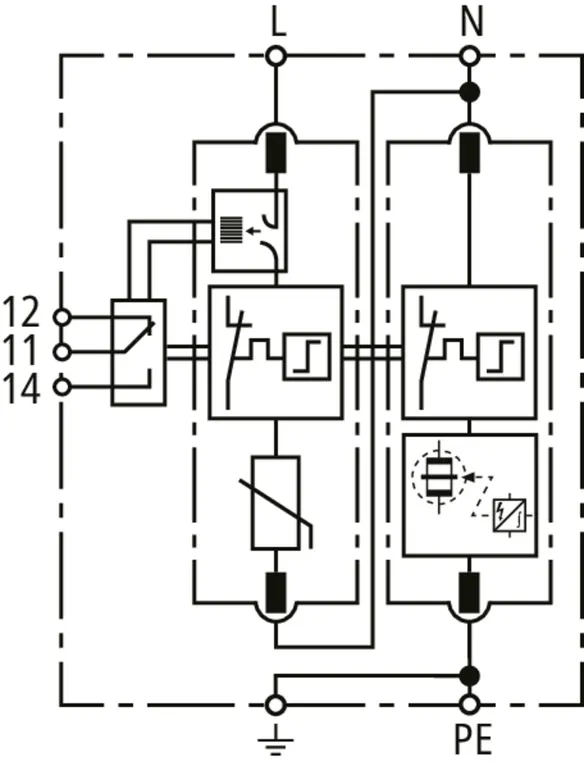

Descargador de sobretensiones DEHNguard MP TT 2P ACI 275 FM
Descargador de sobretensiones
de 2 polos, modular, enchufable con
conmutador ACI/vía de chispas integrados
y doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes TT y TN, ancho de 2 módulos
con contacto de señalización remota
Descargador de tipo 2 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT 2P ACI 275 FM
art. no.: 942121
o equivalente

Certificados

Datos técnicos

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA, VDE

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 100 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	ninguno
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Se ha añadido el artículo 942121 a favoritos.

Ir a favoritos

El artículo 942121 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

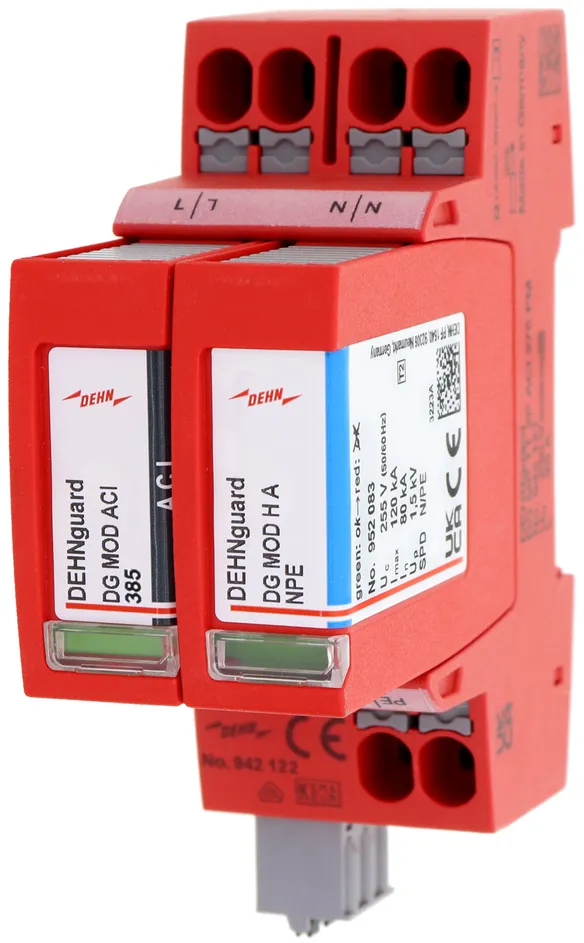

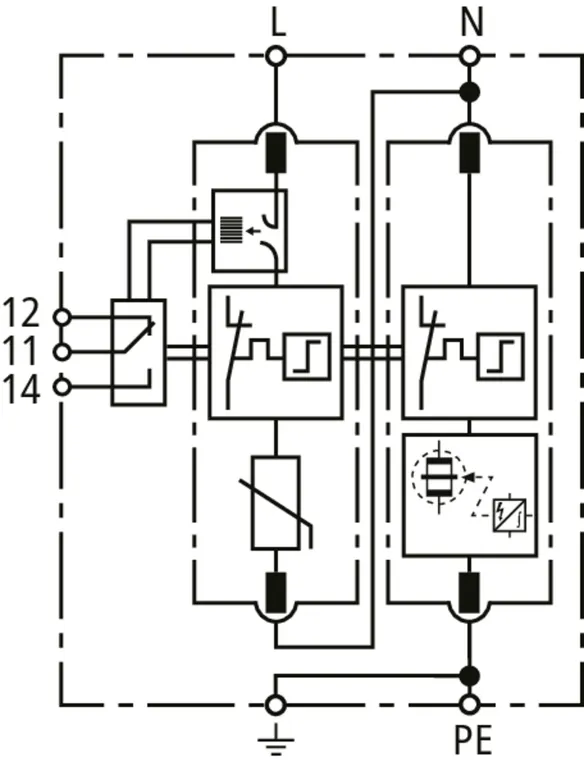

N.º art. 942122 DG MP TT 2P ACI 385 FM

GTIN 4013364495371, N.º de arancel aduanero (EU): 85363030, Peso bruto: 250.24 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Descargador de sobretensiones DEHNguard MP TT 2P ACI 385 FM
Descargador de sobretensiones
de 2 polos, modular, enchufable con
conmutador ACI/vía de chispas integrados
y doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes TT y TN, ancho de 2 módulos
con contacto de señalización remota
Descargador de tipo 2 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 385 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT 2P ACI 385 FM
art. no.: 942122
o equivalente

Certificados

Datos técnicos

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente nominal máx. de descarga (8/20 µs) [L-N] (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA, VDE

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente nominal máx. de descarga (8/20 µs) [L-N] (I_max )	40 kA
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Tiempo de respuesta [L-N] (t_A )	≤ 100 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	ninguno
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Se ha añadido el artículo 942122 a favoritos.

Ir a favoritos

El artículo 942122 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952330 DG M TNC ACI 275 FM

GTIN 4013364376649, N.º de arancel aduanero (EU): 85363030, Peso bruto: 360.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

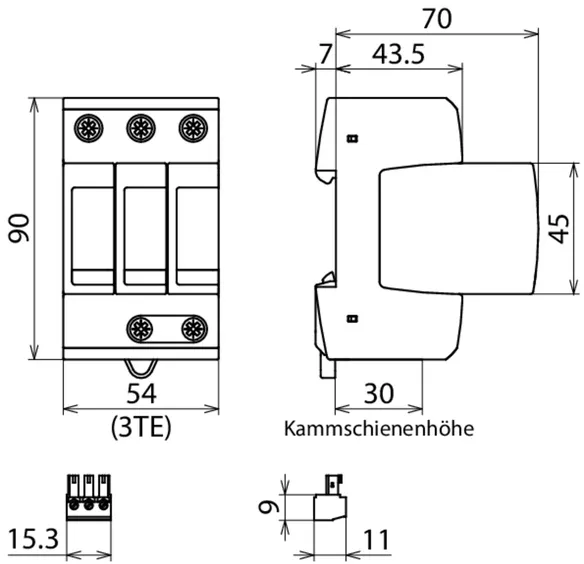

Descargador de sobretensiones con tecnología ACI
DEHNguard M TNC ACI 275 FM
Descargador de sobretensiones modular, tripolar, enchufable
von conmutador ACI/vía de chispas integrado
para los sistemas 230/400 V TN-C, ancho 3 móds.
con contacto de señalización a distancia
Descargador tipo 2 según la EN 61643-11
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible externo adicional no requerido
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos de Red/Line
Indicación de fallo mecánica para los descargadores

Producto DEHN
Tipo: DG M TNC ACI 275 FM
art. no.: 952330
o equivalente

Certificados

Datos técnicos

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Nivel de protección (U_P )	≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV (U_T )	440 V / 120 min. – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Nivel de protección (U_P )	≤ 1,5 kV
Nivel de protección con 5 kA (U_P )	≤ 1,5 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Tensión TOV (U_T )	440 V / 120 min. – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible

Se ha añadido el artículo 952330 a favoritos.

Ir a favoritos

El artículo 952330 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952440 DG M TNS ACI 275 FM

GTIN 4013364376625, N.º de arancel aduanero (EU): 85363030, Peso bruto: 450.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

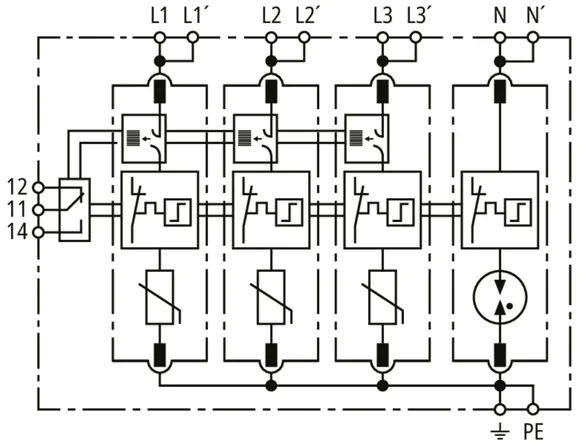

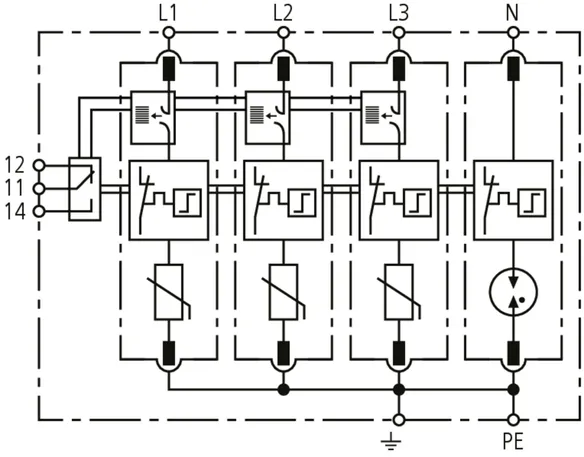

Descargador de sobretensiones con la tecnología ACI
DEHNguard M TNS ACI 275 FM
Descargador de sobretensiones de 4 polos, modular, enchufable
con conmutador ACI/vía de chispas integrados
para los sistemas 230/400 V TN-S, ancho 4 móds.
Con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible externo adicional no requerido
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line
Indicación de fallo mecánica para los descargadores

Producto DEHN
Tipo: DG M TNS ACI 275 FM
art. no.: 952440
o equivalente

Certificados

Datos técnicos

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV (U_T )	440 V / 120 min. – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Tensión TOV (U_T )	440 V / 120 min. – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Se ha añadido el artículo 952440 a favoritos.

Ir a favoritos

El artículo 952440 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

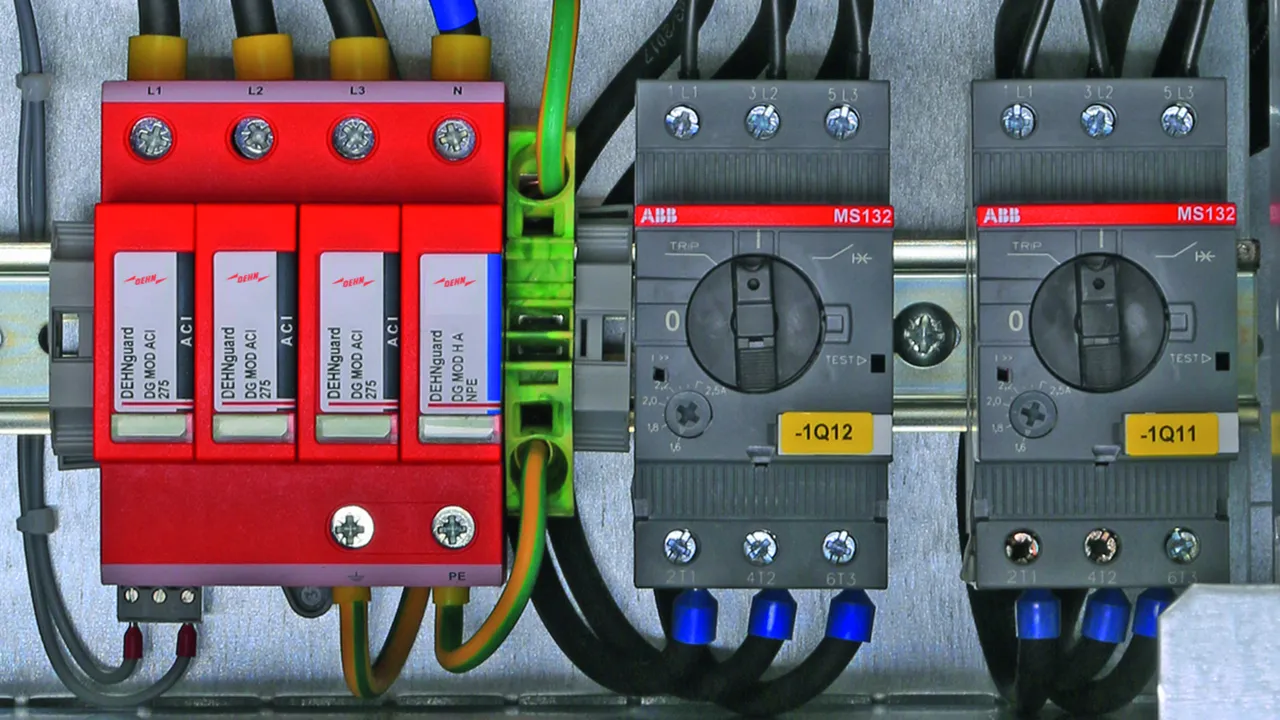

N.º art. 952341 DG M TT ACI 275 FM

GTIN 4013364376632, N.º de arancel aduanero (EU): 85363030, Peso bruto: 455.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador de sobretensiones con la tecnología ACI
DEHNguard M TT ACI 275 FM
Descargador de sobretensiones de 4 polos, modular, enchufable
con conmutador ACI/vía de chispas integrada
para los sistemas 230/400 V TT y TN-S, ancho 4 móds.
Con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible externo adicional no requerido
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line
Indicación de fallo mecánica para los descargadores

Producto DEHN
Tipo: DG M TT ACI 275 FM
art. no.: 952341
o equivalente

Certificados

Datos técnicos

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV [L-N] (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	80 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 100 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Se ha añadido el artículo 952341 a favoritos.

Ir a favoritos

El artículo 952341 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952342 DG M TT ACI 385 FM

GTIN 4013364387850, N.º de arancel aduanero (EU): 85363030, Peso bruto: 520.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador de sobretensiones con tecnología ACI DEHNguard M TT ACI 385 FM
Descargador de sobretensiones de 4 polos, modular, enchufable
con conmutador ACI/vía de chispas integrados
para redes TT y TN-S de 230/400 V, ancho de 4 módulos
con contacto de señalización remota
Descargador de tipo 2 según EN 61643-11
Máxima tensión de servicio: 385 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible previo externo adicional no requerido
Coordinación energética según UNE EN 62305-4
Descargador de la familia Red/Line
Indicación de fallo mecánico del descargador

Producto DEHN
Tipo: DG M TT ACI 385 FM
art. no.: 952342
o equivalente

Certificados

Datos técnicos

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Corriente nominal máx. de descarga (8/20 µs) [L-N] (I_max )	40 kA
Corriente nominal máx. de descarga (8/20 µs) [N-PE] (I_max )	120 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV [L-N] (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	80 kA
Corriente nominal máx. de descarga (8/20 µs) [L-N] (I_max )	40 kA
Corriente nominal máx. de descarga (8/20 µs) [N-PE] (I_max )	120 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 100 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²flexible / 25 mm²flexible
Montaje sobre	35 mm carril DIN según la EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	---------------------------------
– Máx. corriente prospectiva de cortocircuito	50 kA_eff

Se ha añadido el artículo 952342 a favoritos.

Ir a favoritos

El artículo 952342 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952220 DG M TN ACI 275 FM

GTIN 4013364376656, N.º de arancel aduanero (EU): 85363030, Peso bruto: 245.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

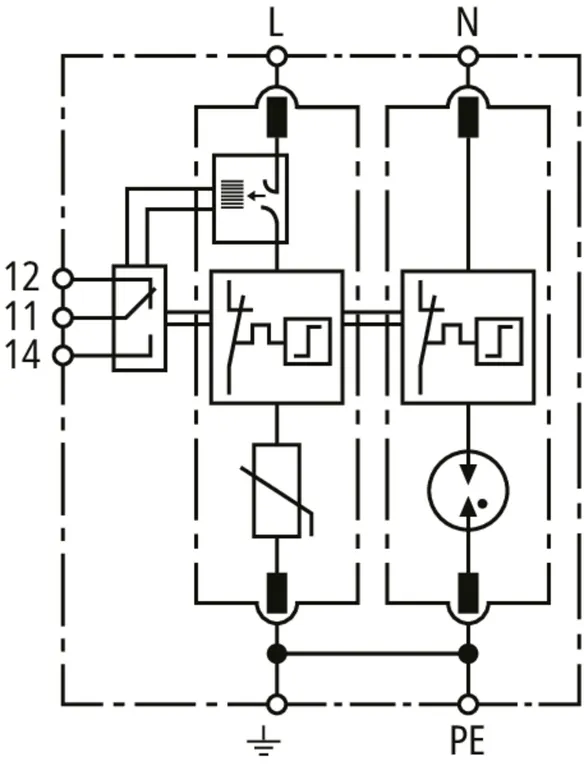

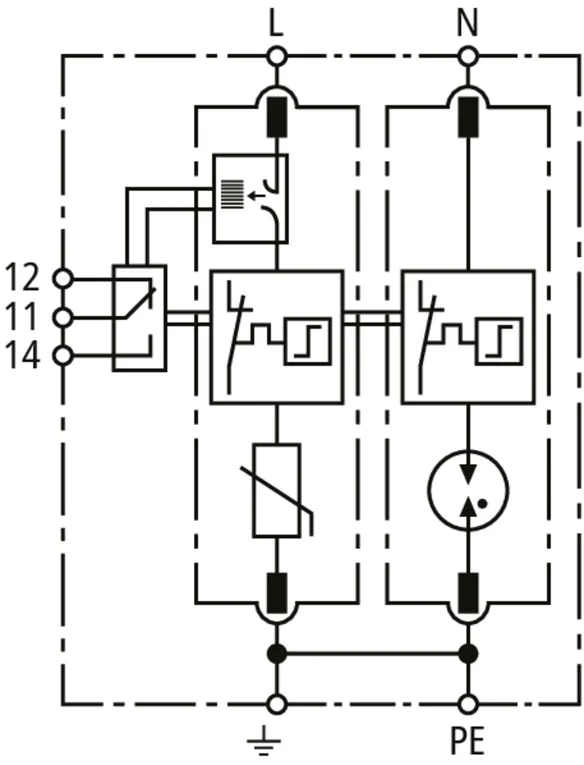

Descargador de sobretensiones con la tecnología ACI

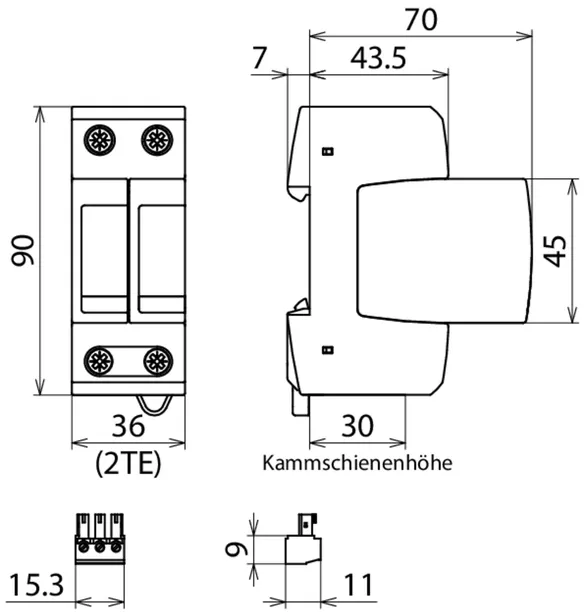

DEHNguard M TN ACI 275 FM
Descargador de sobretensiones de 2 polos, modular, enchufable
con conmutador ACI/vía de chispas integrados
para los sistemas 230 V TN monofásicos, ancho 2 móds.
Con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible externo adicional no requerido
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line
Indicación de fallo mecánica para los descargadores

Producto DEHN
Tipo: DG M TN ACI 275 FM
art. no.: 952220
o equivalente

Certificados

Datos técnicos

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV (U_T )	440 V / 120 min. – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Tensión TOV (U_T )	440 V / 120 min. – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Se ha añadido el artículo 952220 a favoritos.

Ir a favoritos

El artículo 952220 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952121 DG M TT 2P ACI 275 FM

GTIN 4013364376663, N.º de arancel aduanero (EU): 85363030, Peso bruto: 255.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador de sobretensiones con la tecnología ACI

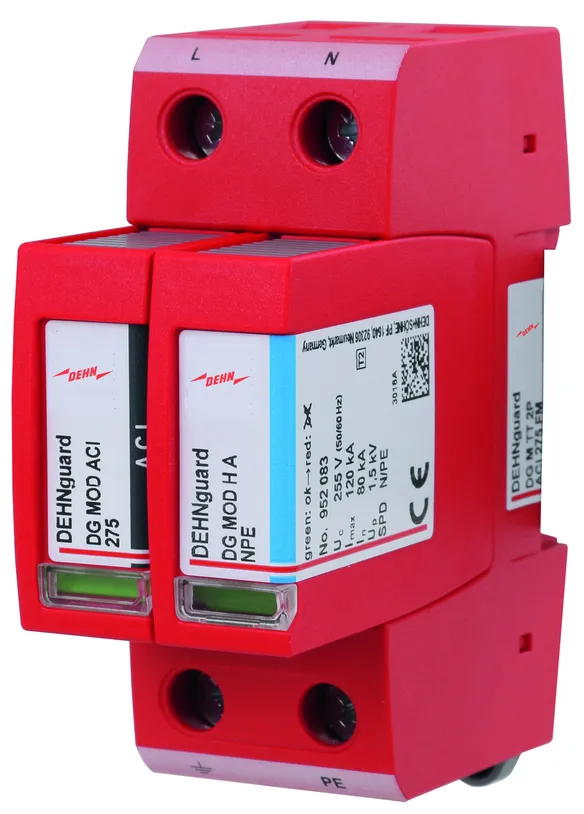

DEHNguard M TT 2P ACI 275 FM
Descargador de sobretensiones de 2 polos, modular, enchufable
con conmutador ACI/vía de chispas integrado
para los sistemas 230 V TT y TN monofásicos, ancho 2 móds.
Con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible externo adicional no requerido
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line
Indicación de fallo mecánica para los descargadores

Producto DEHN
Tipo: DG M TT 2P ACI 275 FM
art. no.: 952121
o equivalente

Certificados

Datos técnicos

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV [L-N] (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	80 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 100 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1.5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Se ha añadido el artículo 952121 a favoritos.

Ir a favoritos

El artículo 952121 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952122 DG M TT 2P ACI 385 FM

GTIN 4013364387867, N.º de arancel aduanero (EU): 85363030, Peso bruto: 298.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

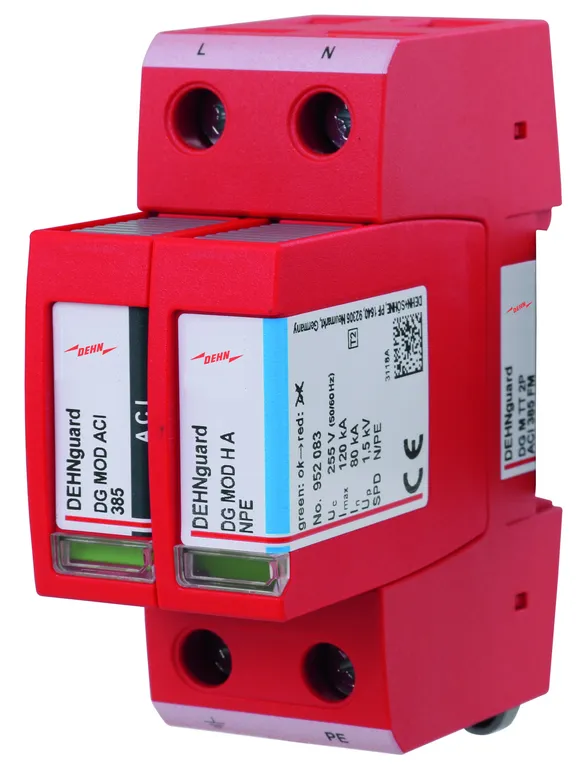

Descargador de sobretensiones con tecnología ACI DEHNguard M TT 2P ACI 385 FM
Descargador de sobretensiones de 2 polos, modular, enchufable
con conmutador ACI/vía de chispas integrados
para redes TT y TN, ancho de 2 módulos
con contacto de señalización remota
Descargador de tipo 2 según EN 61643-11
Máxima tensión de servicio: 385 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible previo externo adicional no requerido
Coordinación energética según UNE EN 62305-4
Descargador de la familia Red/Line
Indicación de fallo mecánico del descargador

Producto DEHN
Tipo: DG M TT 2P ACI 385 FM
art. no.: 952122
o equivalente

Certificados

Datos técnicos

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Corriente nominal máx. de descarga (8/20 µs) [L-N] (I_max )	40 kA
Corriente nominal máx. de descarga (8/20 µs) [N-PE] (I_max )	120 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV [L-N] (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms. – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	80 kA
Corriente nominal máx. de descarga (8/20 µs) [L-N] (I_max )	40 kA
Corriente nominal máx. de descarga (8/20 µs) [N-PE] (I_max )	120 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 100 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms. – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²flexible / 25 mm²flexible
Montaje sobre	35 mm carril DIN según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
– Máx. corriente prospectiva de cortocircuito	50 kA_eff

Se ha añadido el artículo 952122 a favoritos.

Ir a favoritos

El artículo 952122 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952100 DG S ACI 275 FM

GTIN 4013364376526, N.º de arancel aduanero (EU): 85363030, Peso bruto: 142.10 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador de sobretensiones con la tecnología ACI

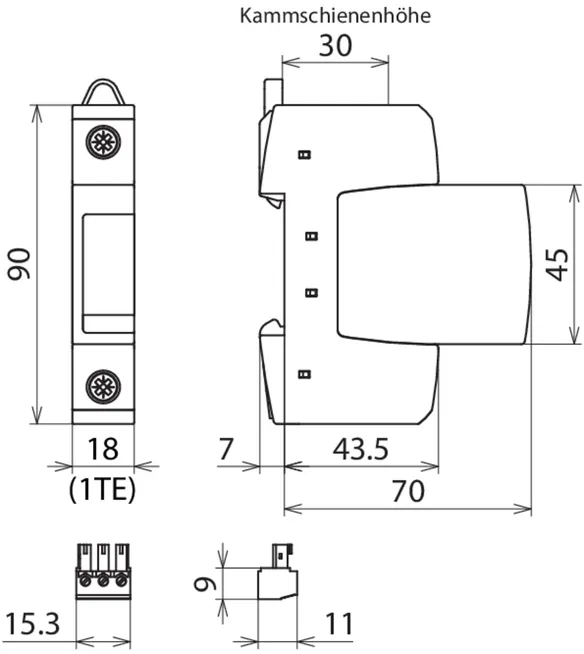

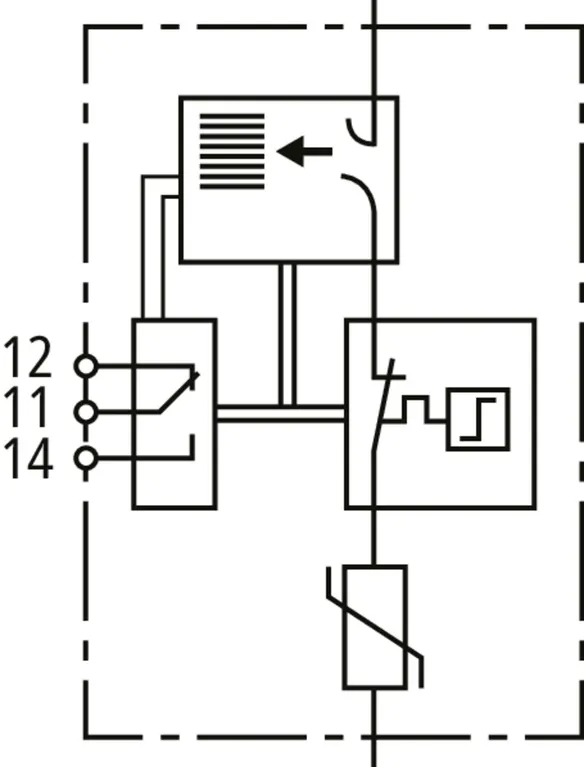

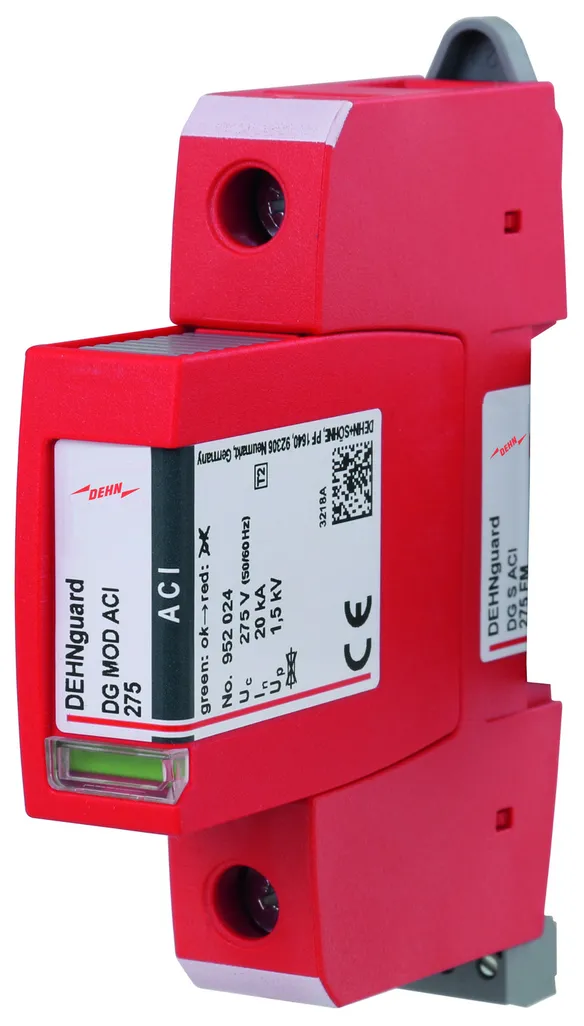

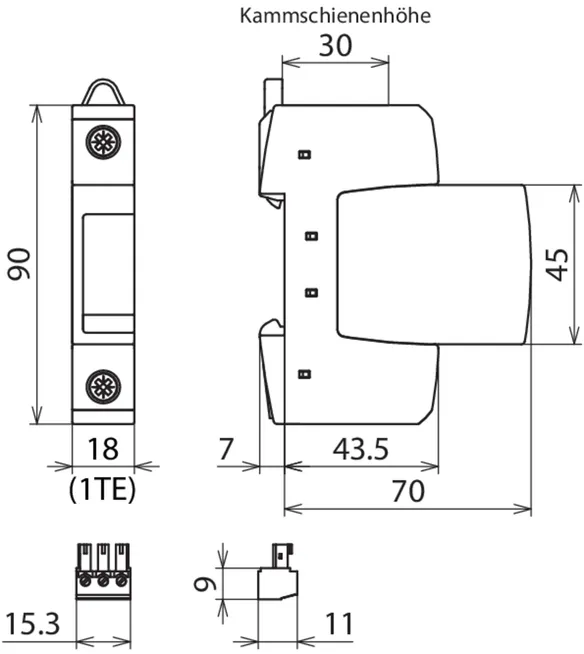

DEHNguard S ACI 275 FM
Descargador de sobretensiones unipolar, modular, enchufable
con conmutador ACI/vía de chispas integrados, ancho 1 mód.
Con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible externo adicional no requerido
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line
Indicación de fallo mecánica para los descargadores

Producto DEHN
Tipo: DG S ACI 275 FM
art. no.: 952100
o equivalente

Certificados

Datos técnicos

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Nivel de protección (U_P )	≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV (U_T )	440 V / 120 min. – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Nivel de protección (U_P )	≤ 1,5 kV
Nivel de protección con 5 kA (U_P )	≤ 1,5 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Tensión TOV (U_T )	440 V / 120 min. – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido/flexible

Se ha añadido el artículo 952100 a favoritos.

Ir a favoritos

El artículo 952100 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

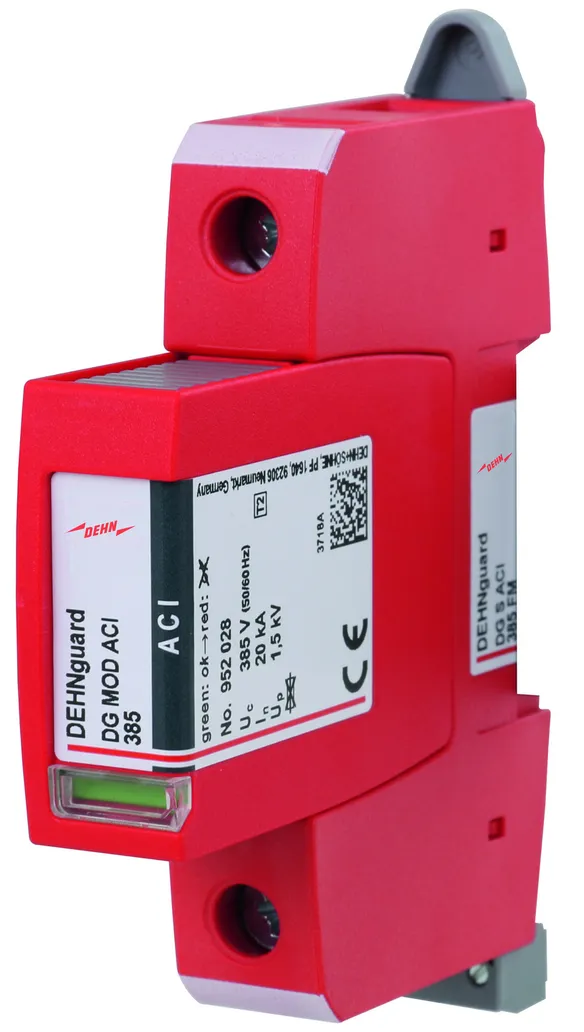

N.º art. 952113 DG S ACI 385 FM

GTIN 4013364387874, N.º de arancel aduanero (EU): 85363030, Peso bruto: 158.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador de sobretensiones con la tecnología ACI
DEHNguard S ACI 275 FM
Descargador de sobretensiones unipolar, modular, enchufable
con conmutador ACI/vía de chispas integrados, ancho 1 mód.
Con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible externo adicional no requerido
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line
Indicación de fallo mecánica para los descargadores

Producto DEHN
Tipo: DG S ACI 385 FM
art. no.: 952113
o equivalente

Certificados

Datos técnicos

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	385 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente nominal máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Fusible previo externo adicional requerido	no
Tensión TOV (U_T )	440 V / 120 min. – soportado
Corriente de fuga	Sin corriente de fuga
Certificaciones	KEMA

DPS según la EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	385 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente nominal máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Nivel de protección con 5 kA (U_P )	≤ 1,5 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo externo adicional requerido	no
Resistencia a cortocircuito AC (I_SCCR )	25 kA_eff
Tensión TOV (U_T )	440 V / 120 min. – soportado
Corriente de fuga	Sin corriente de fuga
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/fallo	verde / rojo
Numero de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²flexible / 25 mm²flexible
Montaje sobre	35 mm carril DIN según la EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
– Máx. corriente prospectiva de cortocircuito	50 kA_eff

Se ha añadido el artículo 952113 a favoritos.

Ir a favoritos

El artículo 952113 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNguard modular con Advanced-Circuit Interruption (dimensionamiento seguro)

DEHNguard MP TNC ACI 275 FM

N.º art. 942330 DG MP TNC ACI 275 FM

Debe estar registrado para descargar 942XXX_DG_MP_TNC_ACI_XXX_FM.stp.

Debe estar registrado para descargar 942XXX_DG_MP_TNC_ACI_XXX_FM.igs.

Debe estar registrado para descargar 942XXX_DG_MP_TNC_ACI_XXX_FM.jt.

Debe estar registrado para descargar 942XXX_DG_MP_TNC_ACI_XXX_FM.dwg.

Debe estar registrado para descargar 942XXX_DG_MP_TNC_ACI_XXX_FM_m_D.dxf.

Se ha añadido el artículo 942330 a favoritos.

El artículo 942330 ha sido añadido a la cesta de compra.

DEHNguard MP TNS ACI ... FM

N.º art. 942440 DG MP TNS ACI 275 FM

Debe estar registrado para descargar 942440.stp.

Debe estar registrado para descargar 942440.igs.

Debe estar registrado para descargar 942440.jt.

Debe estar registrado para descargar 942440.dwg.

Debe estar registrado para descargar 942341_942440m.dxf.

Se ha añadido el artículo 942440 a favoritos.

El artículo 942440 ha sido añadido a la cesta de compra.

DEHNguard MP TT ACI ... FM

N.º art. 942341 DG MP TT ACI 275 FM

Debe estar registrado para descargar 942440.stp.

Debe estar registrado para descargar 942440.igs.

Debe estar registrado para descargar 942440.jt.

Debe estar registrado para descargar 942440.dwg.

Debe estar registrado para descargar 942341_942440m.dxf.

Se ha añadido el artículo 942341 a favoritos.

El artículo 942341 ha sido añadido a la cesta de compra.

N.º art. 942342 DG MP TT ACI 385 FM

Debe estar registrado para descargar 942440.stp.

Debe estar registrado para descargar 942440.igs.

Debe estar registrado para descargar 942440.jt.

Debe estar registrado para descargar 942440.dwg.

Debe estar registrado para descargar 942341_942440m.dxf.

Se ha añadido el artículo 942342 a favoritos.

El artículo 942342 ha sido añadido a la cesta de compra.

DEHNguard MP TN ACI 275 FM

N.º art. 942220 DG MP TN ACI 275 FM

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp.

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs.

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt.

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg.

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM_m_D.dxf.

Se ha añadido el artículo 942220 a favoritos.

El artículo 942220 ha sido añadido a la cesta de compra.

DEHNguard MP TT 2P ACI ... FM

N.º art. 942121 DG MP TT 2P ACI 275 FM

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp.

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs.

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt.

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg.

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM_m_D.dxf.

Se ha añadido el artículo 942121 a favoritos.

El artículo 942121 ha sido añadido a la cesta de compra.

N.º art. 942122 DG MP TT 2P ACI 385 FM

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp.

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs.

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt.

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg.

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM_m_D.dxf.

Se ha añadido el artículo 942122 a favoritos.

El artículo 942122 ha sido añadido a la cesta de compra.

DEHNguard M TNC ACI 275 FM

N.º art. 952330 DG M TNC ACI 275 FM

Debe estar registrado para descargar 952330.stp.

Debe estar registrado para descargar 952330.igs.

Debe estar registrado para descargar 952330.jt.

Debe estar registrado para descargar 952330.dwg.

Debe estar registrado para descargar 952330m_E.dxf.

Debe estar registrado para descargar DEHN.952330.wspak.

Debe estar registrado para descargar DEHN.952330.edz.

Se ha añadido el artículo 952330 a favoritos.

El artículo 952330 ha sido añadido a la cesta de compra.

DEHNguard M TNS ACI 275 FM

N.º art. 952440 DG M TNS ACI 275 FM

Debe estar registrado para descargar 952341+440.stp.

Debe estar registrado para descargar 952341+440.igs.

Debe estar registrado para descargar 952341+440.jt.

Debe estar registrado para descargar 952341+440.dwg.

Debe estar registrado para descargar 952341+440m_E.dxf.
