Mástil telescópico captador de protección contra rayos con zócalo roscado

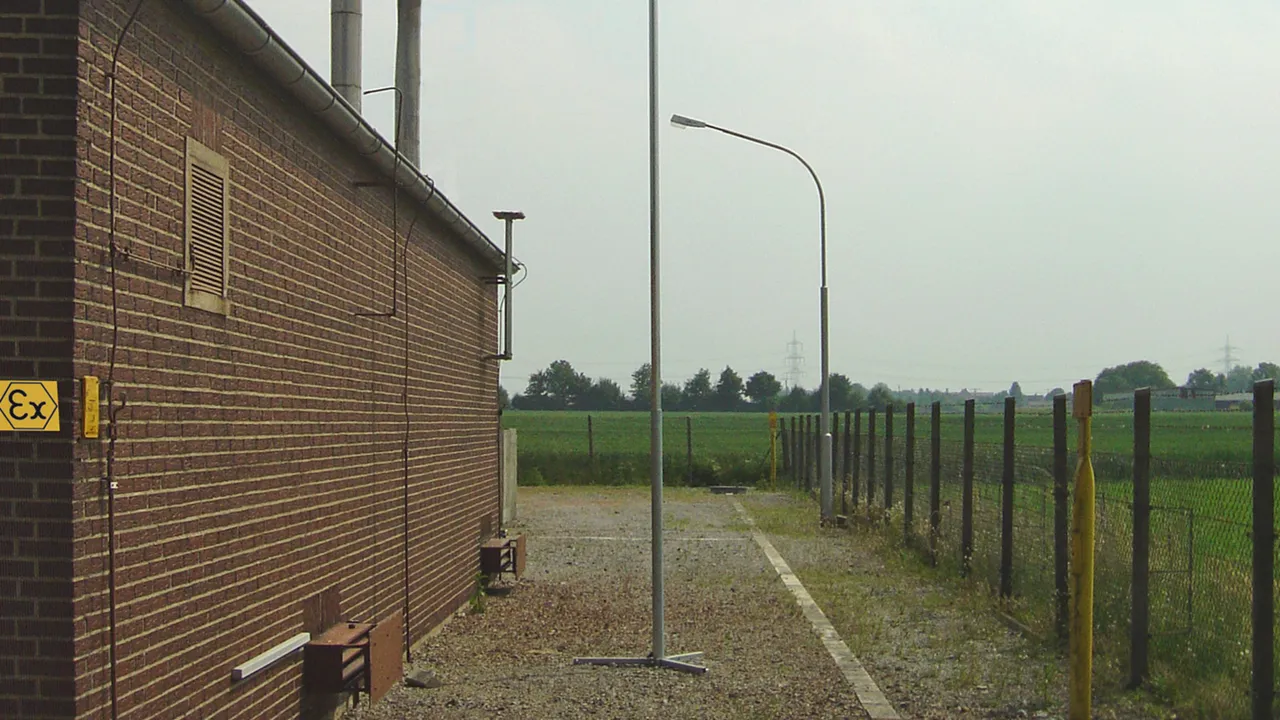

Mástil telescópico captador de protección contra descargas directas de rayo para instalaciones especiales como, p. ej. instalaciones de biogás o instalaciones PV en superficies al aire libre.
Los mástiles captadores se instalan en el zócalo roscado.
No es necesario realizar ningún trabajo de excavación o cimentación.
El zócalo roscado simplemente se atornilla en el suelo sin preparación especial y se instala con tomas de tierra de profundidad.
Se necesitan 3 tomas de tierra de profundidad Ø20 mm, longitud 1500 mm (Art. Nr. 620 151) que deben pedirse por separado.

Los mástiles telescópicos captadores están dimensionados según el eurocódigos 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).

El cálculo correspondiente se basa en una presión de suelo de 0,02 kN/cm² (p. ej. suelos barrosos, terrenos arenosos o silíceos con densidad media).

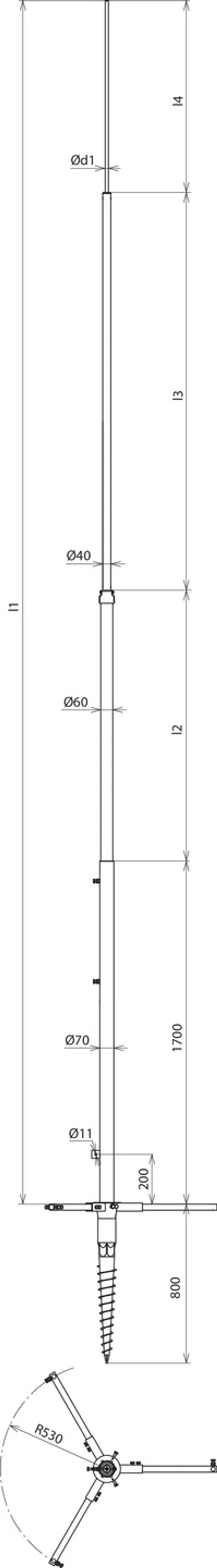

Componentes:

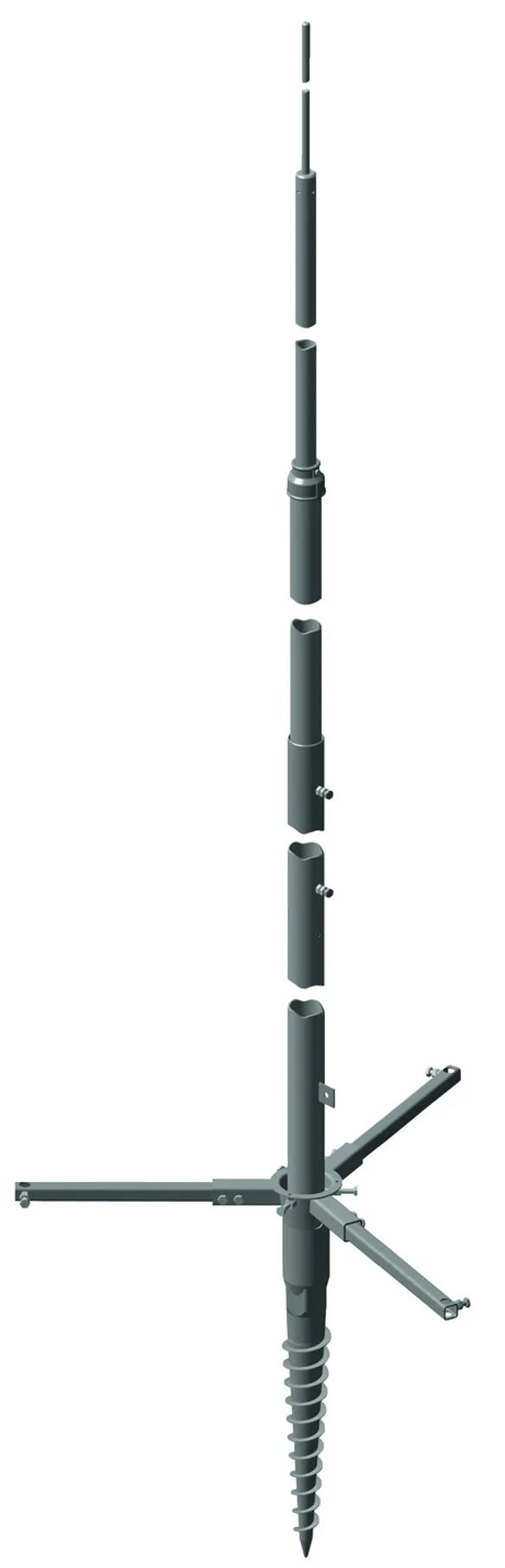

– Mástil captador de St/tZn y Al, rebajado Ø70 / 60 / 40 mm
– Varilla captadora de Al Ø22/16/10 mm, 2500 mm de largo o INOX Ø10 mm, 1000 mm de largo
– Zócalo roscado de St/tZn, longitud 800 mm con puntales (longitud 530 mm) y tornillos de sujeción M10 con contratuerca
– Latiguillo de conexión a tierra con taladro Ø11 mm

Ventajas:
– Instalación fácil debido a la contrucción rebajada de St/tZn y aluminio
– En caso necesario el mástil captador puede sacarse fácilmente del zócalo roscado y colocarse.

Mástil telescópico captador de protección contra rayos con zócalo roscado

6 Productos

N.º art. 103121 TBM 6M SCFU STTZN AL

GTIN 4013364112711, N.º de arancel aduanero (EU): 85389099, Peso bruto: 33.00 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Mástiles telescópicos captadores de protección contra rayos con zócalo roscado, altura de 6000 mm
Mástiles telescópicos captadores de protección contra rayos con zócalo roscado
para la protección contra el impacto directo de rayo en instalaciones
especiales, tales como instalaciones de biogás y sistemas fotovoltaicos en espacios abiertos.
No es necesario realizar excavaciones ni trabajos de cimentación.
El zócalo roscado se atornilla simplemente al suelo sin
ningún preparativo especial y se fija
adicionalmente con picas de tierra.
Para la fijación adicional, se requieren para
cada zócalo roscado 3 picas de tierra de Ø 20 mm y con longitud de
1500 mm (ref. 620 151) (deben pedirse por separado).
Las dimensiones de los mástiles telescópicos captadores de protección
contra rayos con zócalo roscado se realizan según el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
para una máx. velocidad de rachas de viento de 229 km/h.
Material: St/tZn / Al / INOX
Altura sobre el suelo: 6000 mm
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: TBM 6M SCFU STTZN AL
art. no.: 103121
o equivalente

Certificados



Datos técnicos

Material St/tZn / Al / INOX
Altura sobre el suelo (l1) 6000 mm
Máx. velocidad del viento 229 km/h
Norma EN 62561-(1+2)

Se ha añadido el artículo 103121 a favoritos.

Ir a favoritos

El artículo 103121 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 103122 TBM 7M SCFU STTZN AL

GTIN 4013364112728, N.º de arancel aduanero (EU): 85389099, Peso bruto: 33.20 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Mástiles telescópicos captadores de protección contra rayos con zócalo roscado, altura de 7000 mm
Mástiles telescópicos captadores de protección contra rayos con zócalo roscado
para la protección contra el impacto directo de rayo en instalaciones
especiales, tales como instalaciones de biogás y sistemas fotovoltaicos en espacios abiertos.
No es necesario realizar excavaciones ni trabajos de cimentación.
El zócalo roscado se atornilla simplemente al suelo sin
ningún preparativo especial y se fija
adicionalmente con picas de tierra.
Para la fijación adicional, se requieren para
cada zócalo roscado 3 picas de tierra de Ø 20 mm y con longitud de
1500 mm (ref. 620 151) (deben pedirse por separado).
Las dimensiones de los mástiles telescópicos captadores de protección
contra rayos con zócalo roscado se realizan según el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
para una máx. velocidad de rachas de viento de 185 km/h.
Material: St/tZn / Al
Altura sobre el suelo: 7000 mm
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: TBM 7M SCFU STTZN AL
art. no.: 103122
o equivalente

Certificados



Datos técnicos

Material St/tZn / Al
Altura sobre el suelo (l1) 7000 mm
Máx. velocidad del viento 185 km/h
Norma EN 62561-(1+2)

Se ha añadido el artículo 103122 a favoritos.

Ir a favoritos

El artículo 103122 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 103123 TBM 8M SCFU STTZN AL

GTIN 4013364112735, N.º de arancel aduanero (EU): 85389099, Peso bruto: 37.60 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Mástiles telescópicos captadores de protección contra rayos con zócalo roscado, altura de 8000 mm
Mástiles telescópicos captadores de protección contra rayos con zócalo roscado
para la protección contra el impacto directo de rayo en instalaciones
especiales, tales como instalaciones de biogás y sistemas fotovoltaicos en espacios abiertos.
No es necesario realizar excavaciones ni trabajos de cimentación.
El zócalo roscado se atornilla simplemente al suelo sin
ningún preparativo especial y se fija
adicionalmente con picas de tierra.
Para la fijación adicional, se requieren para
cada zócalo roscado 3 picas de tierra de Ø 20 mm y con longitud de
1500 mm (ref. 620 151) (deben pedirse por separado).
Las dimensiones de los mástiles telescópicos captadores de protección
contra rayos con zócalo roscado se realizan según el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
para una máx. velocidad de rachas de viento de 177 km/h.
Material: St/tZn / Al / INOX
Altura sobre el suelo: 8000 mm
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: TBM 8M SCFU STTZN AL
art. no.: 103123
o equivalente

Certificados



Datos técnicos

Material St/tZn / Al / INOX
Altura sobre el suelo (l1) 8000 mm
Máx. velocidad del viento 177 km/h
Norma EN 62561-(1+2)

Se ha añadido el artículo 103123 a favoritos.

Ir a favoritos

El artículo 103123 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 103124 TBM 9M SCFU STTZN AL

GTIN 4013364112742, N.º de arancel aduanero (EU): 85389099, Peso bruto: 37.60 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Mástiles telescópicos captadores de protección contra rayos con zócalo roscado, altura de 9000 mm
Mástiles telescópicos captadores de protección contra rayos con zócalo roscado
para la protección contra el impacto directo de rayo en instalaciones
especiales, tales como instalaciones de biogás y sistemas fotovoltaicos en espacios abiertos.
No es necesario realizar excavaciones ni trabajos de cimentación.
El zócalo roscado se atornilla simplemente al suelo sin
ningún preparativo especial y se fija
adicionalmente con picas de tierra.
Para la fijación adicional, se requieren para
cada zócalo roscado 3 picas de tierra de Ø 20 mm y con longitud de
1500 mm (ref. 620 151) (deben pedirse por separado).
Las dimensiones de los mástiles telescópicos captadores de protección
contra rayos con zócalo roscado se realizan según el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
para una máx. velocidad de rachas de viento de 159 km/h.
Material: St/tZn / Al
Altura sobre el suelo: 9000 mm
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: TBM 9M SCFU STTZN AL
art. no.: 103124
o equivalente

Certificados



Datos técnicos

Material St/tZn / Al
Altura sobre el suelo (l1) 9000 mm
Máx. velocidad del viento 159 km/h
Norma EN 62561-(1+2)

Se ha añadido el artículo 103124 a favoritos.

Ir a favoritos

El artículo 103124 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 103125 TBM 10M SCFU STTZN AL

GTIN 4013364112759, N.º de arancel aduanero (EU): 85389099, Peso bruto: 42.20 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Mástiles telescópicos captadores de protección contra rayos con zócalo roscado, altura de 10 000 mm
Mástiles telescópicos captadores de protección contra rayos con zócalo roscado
para la protección contra el impacto directo de rayo en instalaciones
especiales, tales como instalaciones de biogás y sistemas fotovoltaicos en espacios abiertos.
No es necesario realizar excavaciones ni trabajos de cimentación.
El zócalo roscado se atornilla simplemente al suelo sin
ningún preparativo especial y se fija
adicionalmente con picas de tierra.
Para la fijación adicional, se requieren para
cada zócalo roscado 3 picas de tierra de Ø 20 mm y con longitud de
1500 mm (ref. 620 151) (deben pedirse por separado).
Las dimensiones de los mástiles telescópicos captadores de protección contra rayos con zócalo roscado se realizan
según el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
para una máx. velocidad de rachas de viento de 116 km/h.
Material: St/tZn / Al / INOX
Altura sobre el suelo: 10000 mm
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: TBM 10M SCFU STTZN AL
art. no.: 103125
o equivalente

Certificados



Datos técnicos

Material St/tZn / Al / INOX
Altura sobre el suelo (l1) 10000 mm
Máx. velocidad del viento 116 km/h
Norma EN 62561-(1+2)

Se ha añadido el artículo 103125 a favoritos.

Ir a favoritos

El artículo 103125 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 103126 TBM 11M SCFU STTZN AL

GTIN 4013364112841, N.º de arancel aduanero (EU): 85389099, Peso bruto: 42.40 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Mástiles telescópicos captadores de protección contra rayos con zócalo roscado, altura de 11 000 mm
Mástiles telescópicos captadores de protección contra rayos con zócalo roscado
para la protección contra el impacto directo de rayo en instalaciones
especiales, tales como instalaciones de biogás y sistemas fotovoltaicos en espacios abiertos.
No es necesario realizar excavaciones ni trabajos de cimentación.
El zócalo roscado se atornilla simplemente al suelo sin
ningún preparativo especial y se fija
adicionalmente con picas de tierra.
Para la fijación adicional, se requieren para
cada zócalo roscado 3 picas de tierra de Ø 20 mm y con longitud de
1500 mm (ref. 620 151) (deben pedirse por separado).
Las dimensiones de los mástiles telescópicos captadores de protección contra rayos con zócalo roscado se realizan
según el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
para una máx. velocidad de rachas de viento de 112 km/h.
Material: St/tZn / Al
Altura sobre el suelo: 11000 mm
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: TBM 11M SCFU STTZN AL
art. no.: 103126
o equivalente

Certificados



Datos técnicos

Material St/tZn / Al
Altura sobre el suelo (l1) 11000 mm
Máx. velocidad del viento 112 km/h
Norma EN 62561-(1+2)

Se ha añadido el artículo 103126 a favoritos.

Ir a favoritos

El artículo 103126 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
