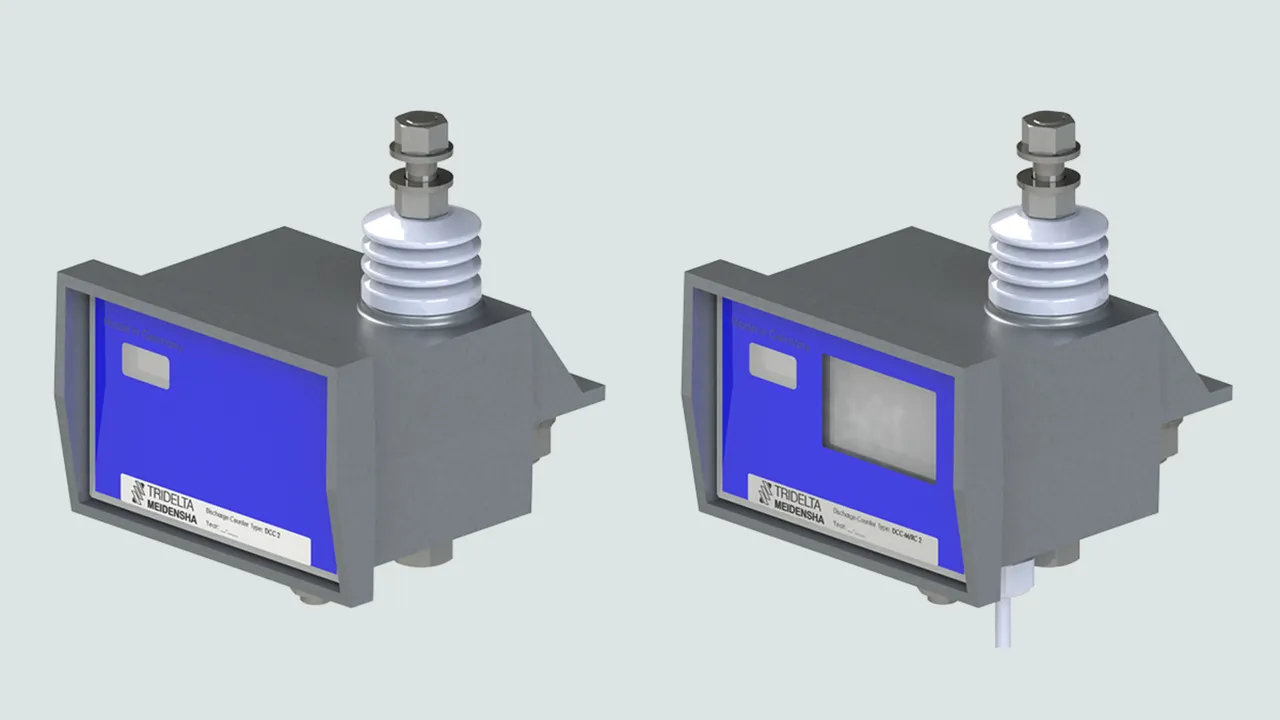

Contador de impulsos

Resistencia a altas corrientes de 100 kA (4/10 µs)
Registro rápido de valores
Resistente a la corrosión
Mecánicamente estable
Impermeable
Sin mantenimiento
Contactos auxiliares (FM) opcionalmente disponibles

IZ(M) 100

3 Productos

N.º art. 994001 IZ 100

GTIN 4013364103122, N.º de arancel aduanero (EU): 90303900, Peso bruto: 3.10 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Archivos CAD

Contador de impulsos IZ 100
Contador de impulsos
con mecanismo contador
para registrar descargas
Registro rápido de los valores
anticorrosivo
Mín. sensibilidad: 100 A (8/20)
Máx. resistencia
a altas corrientes: 100 kA (4/10)
Perno de conexión: M12
Envolvente de aluminio: IP 67; gris

Producto DEHN
Tipo: IZ 100
art. no.: 994001
o equivalente

Datos técnicos

Indicación del mecanismo contador

seis dígitos

Indicación del mecanismo contador	seis dígitos
Sensibilidad mínima de la corriente a medir	100 A (8/20 µs)
Resistencia máxima a altas corrientes de choque	100 kA (4/10 µs)
Caída de la tensión a 20 kA (8/20 µs)	1 kV s
Velocidad máxima de cuenta	5 cuentas por segundo
Material de la carcasa	aluminio revestido con polvo
Color	gris
Tipo de conexión al lado de tierra	perno roscado M12 con dos tuercas de INOX
Tipo de conexión al lado de fase	perno roscado M12 con dos tuercas de INOX
Fijación de la carcasa	brida al dorso / M12 o angular adicional

Se ha añadido el artículo 994001 a favoritos.

Ir a favoritos

El artículo 994001 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 994002 IZM 100

GTIN 4013364103139, N.º de arancel aduanero (EU): 90303900, Peso bruto: 3.40 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Archivos CAD

Contador de impulsos IZM 100
Contador de impulsos
con mecanismo contador y escala de medición
para registrar descargas y corrientes de fuga
Registro rápido de los valores
anticorrosivo
Mín. sensibilidad: 100 A (8/20)
Máx. resistencia
a altas corrientes: 100 kA (4/10)
Escala de medición: (0 ... 21) mAeff
Perno de conexión: M12
Envolvente de aluminio: IP 67; gris

Producto DEHN
Tipo: IZM 100
art. no.: 994002
o equivalente

Datos técnicos

Indicación del mecanismo contador	seis dígitos
Escala de medición	0-30 mA_eff

Indicación del mecanismo contador	seis dígitos
Sensibilidad mínima de la corriente a medir	100 A (8/20 µs)
Resistencia máxima a altas corrientes de choque	100 kA (4/10 µs)
Caída de la tensión a 20 kA (8/20 µs)	1 kV s
Escala de medición	0-30 mA_eff
Velocidad máxima de cuenta	5 cuentas por segundo
Material de la carcasa	aluminio revestido con polvo
Color	gris
Tipo de conexión al lado de tierra	perno roscado M12 con dos tuercas de INOX
Tipo de conexión al lado de fase	perno roscado M12 con dos tuercas de INOX
Fijación de la carcasa	brida al dorso / M12 o angular adicional

Se ha añadido el artículo 994002 a favoritos.

Ir a favoritos

El artículo 994002 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 994004 IZ 100 FM

GTIN 4013364122574, N.º de arancel aduanero (EU): 90303900, Peso bruto: 1.80 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Archivos CAD

Producto DEHN
Tipo: IZ 100 FM
art. no.: 994004
o equivalente

Datos técnicos

Indicación del mecanismo contador

seis dígitos

Indicación del mecanismo contador	seis dígitos
Sensibilidad mínima de la corriente a medir	100 A (8/20 µs)
Resistencia máxima a altas corrientes de choque	100 kA (4/10 µs)
Caída de la tensión a 20 kA (8/20 µs)	1 kV s
Velocidad máxima de cuenta	5 cuentas por segundo
Material de la carcasa	aluminio revestido con polvo
Color	gris
Tipo de conexión al lado de tierra	perno roscado M12 con dos tuercas de INOX
Tipo de conexión al lado de fase	perno roscado M12 con dos tuercas de INOX
Fijación de la carcasa	brida al dorso / M12 o angular adicional
Tipo de contacto de señalización remoto	contacto abierto
Potencia de conmutación AC	250 V / 0,5 A
Longitud del cable de dos hilos (dispositivo cerrador)	aprox. 0,5 m
