DEHNcharge

• Descargador combinado precableado tipo 1 + tipo 2 para gran almacenamiento en baterías de CC
• Circuito Y probado y resistente a fallos
• Optimización del espacio de la envolvente con un ancho de solo 4 módulos para tensiones hasta 1500 V CC
• Nivel de protección de aplicación optimizada de ≤ 3 kV
• Utilizable hasta una corriente prospectiva de cortocircuito máx. de 100 kA
• Señalización del estado operativo mediante señalización verde/roja en la ventanilla de inspección

1 Producto

N.º art. 900095 DCG T1 BATT 1500 FM

GTIN 4013364510838, N.º de arancel aduanero (EU): 85354000, Peso bruto: 587.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

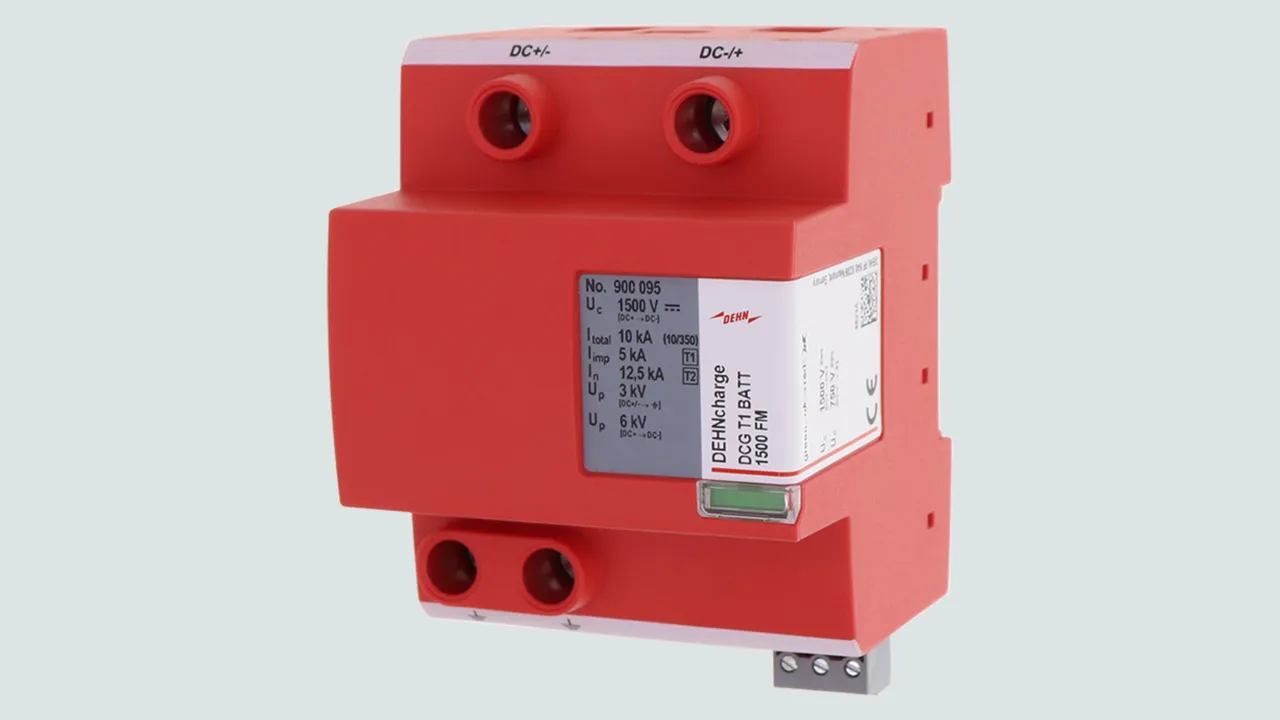

Descargador combinado DEHNcharge T1 BATT 1500 FM
Descargador combinado multipolo tipo 1 + tipo 2
para acumuladores de baterías de hasta 1500 V CC, ancho de 4 módulos
Descargador tipo 1 + tipo 2 de acuerdo con EN 61643-11
Dispositivo combinado de aislamiento y cortocircuito
con contacto de señalización remota
Indicación de fallo
Tensión PV máxima: <= 1500 V CC
Corriente de choque de rayo total: 5 kA
Nivel de protección: <= 3 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 100 kA

Producto DEHN
Tipo: DCG T1 BATT 1500 FM
art. no.: 900095
o equivalente

Datos técnicos

DPS de acuerdo con IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión permisible de servicio DC [DC+/DC-] (U_C )	≤ 1500 V
Máxima tensión permisible de servicio CC [(CC/CC-) --> PE] (U_C )	≤ 750 V
Resistencia a cortocircuito (t ≤ 5,83 ms) (I_SCCR )	100 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	10 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	5 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 3 kV
Nivel de protección [DC+ -> DC-] (U_P )	< 6 kV
Contacto de señalización a distancia	Contacto conmutado

DPS de acuerdo con IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión permisible de servicio DC [DC+/DC-] (U_C )	≤ 1500 V
Máxima tensión permisible de servicio CC [(CC/CC-) --> PE] (U_C )	≤ 750 V
Resistencia a cortocircuito (t ≤ 5,83 ms) (I_SCCR )	100 kA
Fusible previo para acumuladores de baterías CC hasta I_SCCR	Bussman HLS 2000Vdc /200 A 2+/A173 DST aR
Fusible previo para acumuladores de baterías CC hasta I_SCCR	Mersen Protistor D122SD20C200QF 200 A 2000 V CC aR
Corriente nominal de descarga (8/20 µs) (I_n )	12,5 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	10 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	5 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 3 kV
Nivel de protección [DC+ -> DC-] (U_P )	< 6 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Corriente del conductor de protección (I_PE )	≤ 25 µA
Margen de temperatura de servicio (T_U )	-40 °C a +80 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / multifilamento
Sección de conexión (máx.)	35 mm²flexible / 25 mm²multifilamento
Montaje sobre	Carril DIN de 35 mm según EN 60715
Material de la carcasa	Termoplástico, rojo, UL 94 V-0
Lugar de instalación	Espacio interior
Clase de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Contacto de señalización a distancia	Contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remoto	máx. 1,5 mm² rígido / multifilamento
