N.º art. 955320 VT2 M TT 320

GTIN 4013364369108, N.º de arancel aduanero (EU): 85363030, Peso bruto: 442.00 g, Empaquetado: 1.00 pc(s)

Figuras

Más información

Archivos CAD

Certificados

Datos técnicos

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG
Approvals	KEMA, UL

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 / 400 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Voltage protection level [L-N]/[N-PE] at 5 kA (U_P )	≤ 1.2 / ≤ 1.5 kV
Follow current extinguishing capability [N-PE] (I_fi )	100 A_rms
Response time [L-N] (t_A )	≤ 25 ns
Response time [N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	440 V / 120 min. – safe failure
Temporary overvoltage (TOV) [N-PE] (U_T) – Characteristic	1200 V / 200 ms – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	4 module(s), DIN 43880
Approvals	KEMA, UL
Extended technical data:	---------------------------------
Voltage protection level [L-PE] (U_P )	1.75 kV

Se ha añadido el artículo 955320 a favoritos.

Ir a favoritos

El artículo 955320 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 955325 VT2 M TT 320 FM

GTIN 4013364369122, N.º de arancel aduanero (EU): 85363030, Peso bruto: 450.00 g, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG
Approvals	KEMA, UL
Type of remote signalling contact	changeover contact

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 / 400 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Voltage protection level [L-N]/[N-PE] at 5 kA (U_P )	≤ 1.2 / ≤ 1.5 kV
Follow current extinguishing capability [N-PE] (I_fi )	100 A_rms
Response time [L-N] (t_A )	≤ 25 ns
Response time [N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	440 V / 120 min. – safe failure
Temporary overvoltage (TOV) [N-PE] (U_T) – Characteristic	1200 V / 200 ms – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	4 module(s), DIN 43880
Approvals	KEMA, UL
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm²solid / flexible
Extended technical data:	---------------------------------
Voltage protection level [L-PE] (U_P )	1.75 kV

Se ha añadido el artículo 955325 a favoritos.

Ir a favoritos

El artículo 955325 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 955130 VT2 M TT 2P 320

GTIN 4013364369115, N.º de arancel aduanero (EU): 85363030, Peso bruto: 263.00 g, Empaquetado: 1.00 pc(s)

Figuras

Más información

Archivos CAD

Certificados

Datos técnicos

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG
Approvals	KEMA, UL

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Voltage protection level [L-N]/[N-PE] at 5 kA (U_P )	≤ 1.2 / ≤ 1.5 kV
Follow current extinguishing capability [N-PE] (I_fi )	100 A_rms
Response time [L-N] (t_A )	≤ 25 ns
Response time [N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	440 V / 120 min. – safe failure
Temporary overvoltage (TOV) [N-PE] (U_T) – Characteristic	1200 V / 200 ms – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	2 module(s), DIN 43880
Approvals	KEMA, UL
Extended technical data:	---------------------------------
Voltage protection level [L-PE] (U_P )	1.75 kV

Se ha añadido el artículo 955130 a favoritos.

Ir a favoritos

El artículo 955130 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

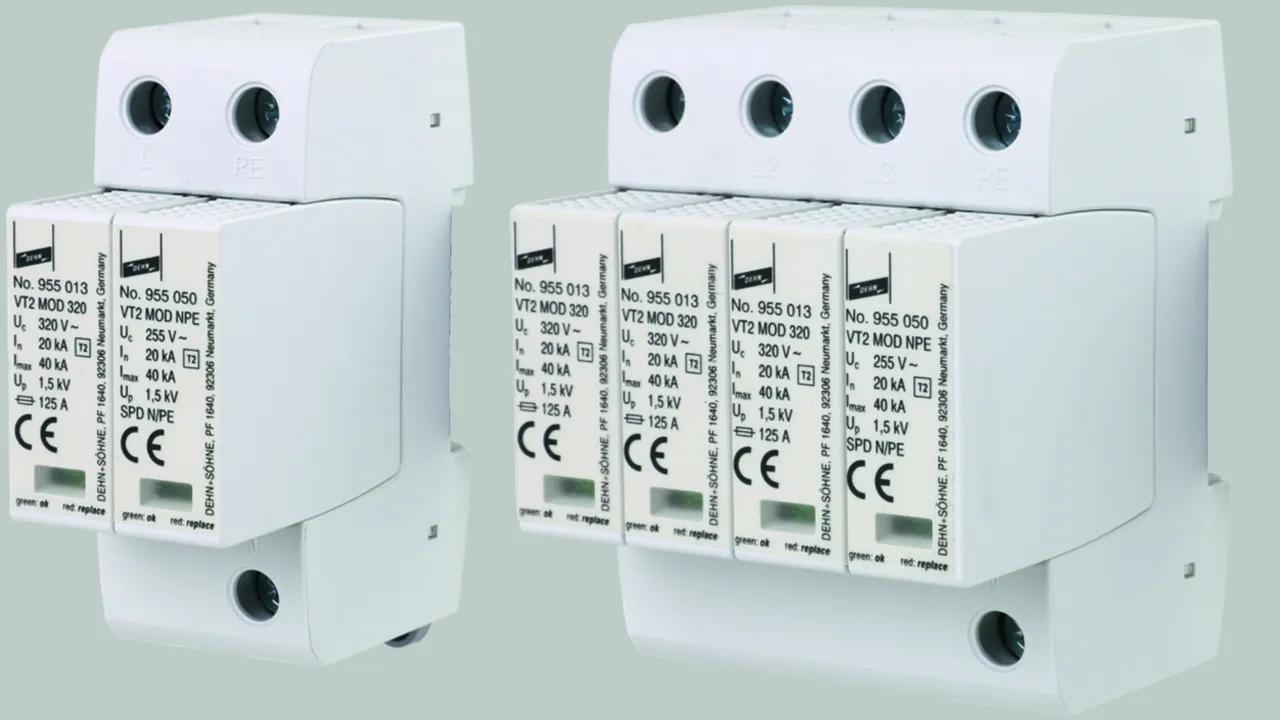

N.º art. 955135 VT2 M TT 2P 320 FM

GTIN 4013364369092, N.º de arancel aduanero (EU): 85363030, Peso bruto: 269.20 g, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG
Approvals	KEMA, UL
Type of remote signalling contact	changeover contact

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Voltage protection level [L-N]/[N-PE] at 5 kA (U_P )	≤ 1.2 / ≤ 1.5 kV
Follow current extinguishing capability [N-PE] (I_fi )	100 A_rms
Response time [L-N] (t_A )	≤ 25 ns
Response time [N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	440 V / 120 min. – safe failure
Temporary overvoltage (TOV) [N-PE] (U_T) – Characteristic	1200 V / 200 ms – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	2 module(s), DIN 43880
Approvals	KEMA, UL
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm²solid / flexible
Extended technical data:	---------------------------------
Voltage protection level [L-PE] (U_P )	1.75 kV

Se ha añadido el artículo 955135 a favoritos.

Ir a favoritos

El artículo 955135 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 955300 VT2 M TNC 320 AT

GTIN 4013364439788, N.º de arancel aduanero (EU): 85363030, Peso bruto: 357.40 g, Empaquetado: 1.00 pc(s)

Figuras

Más información

Archivos CAD

Certificados

Datos técnicos

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 / 400 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Voltage protection level at 5 kA (U_P )	≤ 1 kV
Response time (t_A )	≤ 25 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, grey, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	3 module(s), DIN 43880

Se ha añadido el artículo 955300 a favoritos.

Ir a favoritos

El artículo 955300 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 955305 VT2 M TNC 320 FM AT

GTIN 4013364439795, N.º de arancel aduanero (EU): 85363030, Peso bruto: 365.86 g, Empaquetado: 1.00 pc(s)

Figuras

Más información

Archivos CAD

Certificados

Datos técnicos

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG
Type of remote signalling contact	changeover contact

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 / 400 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Voltage protection level at 5 kA (U_P )	≤ 1 kV
Response time (t_A )	≤ 25 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, grey, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	3 module(s), DIN 43880
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm²solid / flexible

Se ha añadido el artículo 955305 a favoritos.

Ir a favoritos

El artículo 955305 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 955013 VT2 MOD 320

GTIN 4013364376083, N.º de arancel aduanero (EU): 85363030, Peso bruto: 52.00 g, Empaquetado: 1.00 pc(s)

Figuras

Más información

Certificados

Datos técnicos

Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA

Se ha añadido el artículo 955013 a favoritos.

Ir a favoritos

El artículo 955013 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 955050 VT2 MOD NPE

GTIN 4013364376090, N.º de arancel aduanero (EU): 85363030, Peso bruto: 44.00 g, Empaquetado: 1.00 pc(s)

Figuras

Más información

Certificados

Datos técnicos

Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA

Se ha añadido el artículo 955050 a favoritos.

Ir a favoritos

El artículo 955050 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Resultados de los productos (0)

Results for content (0)

SPD VT2

SPD VT2 TT (FM)

N.º art. 955320 VT2 M TT 320

Se ha añadido el artículo 955320 a favoritos.

El artículo 955320 ha sido añadido a la cesta de compra.

N.º art. 955325 VT2 M TT 320 FM

Se ha añadido el artículo 955325 a favoritos.

El artículo 955325 ha sido añadido a la cesta de compra.

SPD VT2 TT 2P (FM)

N.º art. 955130 VT2 M TT 2P 320

Se ha añadido el artículo 955130 a favoritos.

El artículo 955130 ha sido añadido a la cesta de compra.

N.º art. 955135 VT2 M TT 2P 320 FM

Se ha añadido el artículo 955135 a favoritos.

El artículo 955135 ha sido añadido a la cesta de compra.

SPD VT2 TNC (FM)

N.º art. 955300 VT2 M TNC 320 AT

Se ha añadido el artículo 955300 a favoritos.

El artículo 955300 ha sido añadido a la cesta de compra.

N.º art. 955305 VT2 M TNC 320 FM AT

Se ha añadido el artículo 955305 a favoritos.

El artículo 955305 ha sido añadido a la cesta de compra.

Varistor-based Protection Module for VT2

N.º art. 955013 VT2 MOD 320

Se ha añadido el artículo 955013 a favoritos.

El artículo 955013 ha sido añadido a la cesta de compra.

N-PE Spark-Gap-Based Protection Module for VT2

N.º art. 955050 VT2 MOD NPE

Se ha añadido el artículo 955050 a favoritos.

El artículo 955050 ha sido añadido a la cesta de compra.

SPD VT2

SPD VT2 TT (FM)

N.º art. 955320 VT2 M TT 320

Debe estar registrado para descargar PLP DG 4P.stp.

Debe estar registrado para descargar PLP DG 4P.igs.

Debe estar registrado para descargar PLP DG 4P.jt.

Debe estar registrado para descargar PLP DG 4P.dwg.

Debe estar registrado para descargar 955320m_E.dxf.

Se ha añadido el artículo 955320 a favoritos.

El artículo 955320 ha sido añadido a la cesta de compra.

N.º art. 955325 VT2 M TT 320 FM

Debe estar registrado para descargar PLP DG 4P FM.stp.

Debe estar registrado para descargar PLP DG 4P FM.igs.

Debe estar registrado para descargar PLP DG 4P FM.jt.

Debe estar registrado para descargar PLP DG 4P FM.dwg.

Debe estar registrado para descargar 955325m_E.dxf.

Se ha añadido el artículo 955325 a favoritos.

El artículo 955325 ha sido añadido a la cesta de compra.

SPD VT2 TT 2P (FM)

N.º art. 955130 VT2 M TT 2P 320

Debe estar registrado para descargar PLP DG 2P.stp.

Debe estar registrado para descargar PLP DG 2P.igs.

Debe estar registrado para descargar PLP DG 2P.jt.

Debe estar registrado para descargar PLP DG 2P.dwg.

Debe estar registrado para descargar 955130m_E.dxf.

Se ha añadido el artículo 955130 a favoritos.

El artículo 955130 ha sido añadido a la cesta de compra.

N.º art. 955135 VT2 M TT 2P 320 FM

Debe estar registrado para descargar PLP DG 2P FM.stp.

Debe estar registrado para descargar PLP DG 2P FM.igs.

Debe estar registrado para descargar PLP DG 2P FM.jt.

Debe estar registrado para descargar PLP DG 2P FM.dwg.

Debe estar registrado para descargar 955135m_E.dxf.

Se ha añadido el artículo 955135 a favoritos.

El artículo 955135 ha sido añadido a la cesta de compra.

SPD VT2 TNC (FM)

N.º art. 955300 VT2 M TNC 320 AT

Debe estar registrado para descargar 952305.stp.

Debe estar registrado para descargar 952305.igs.

Debe estar registrado para descargar 952305.jt.

Debe estar registrado para descargar 952305.dwg.

Debe estar registrado para descargar 952305m_E.dxf.

Se ha añadido el artículo 955300 a favoritos.

El artículo 955300 ha sido añadido a la cesta de compra.

N.º art. 955305 VT2 M TNC 320 FM AT

Debe estar registrado para descargar 952305.stp.

Debe estar registrado para descargar 952305.igs.

Debe estar registrado para descargar 952305.jt.

Debe estar registrado para descargar 952305.dwg.

Debe estar registrado para descargar 952305m_E.dxf.

Se ha añadido el artículo 955305 a favoritos.

El artículo 955305 ha sido añadido a la cesta de compra.

Varistor-based Protection Module for VT2

N.º art. 955013 VT2 MOD 320

Se ha añadido el artículo 955013 a favoritos.

El artículo 955013 ha sido añadido a la cesta de compra.

N-PE Spark-Gap-Based Protection Module for VT2

N.º art. 955050 VT2 MOD NPE

Se ha añadido el artículo 955050 a favoritos.

El artículo 955050 ha sido añadido a la cesta de compra.
