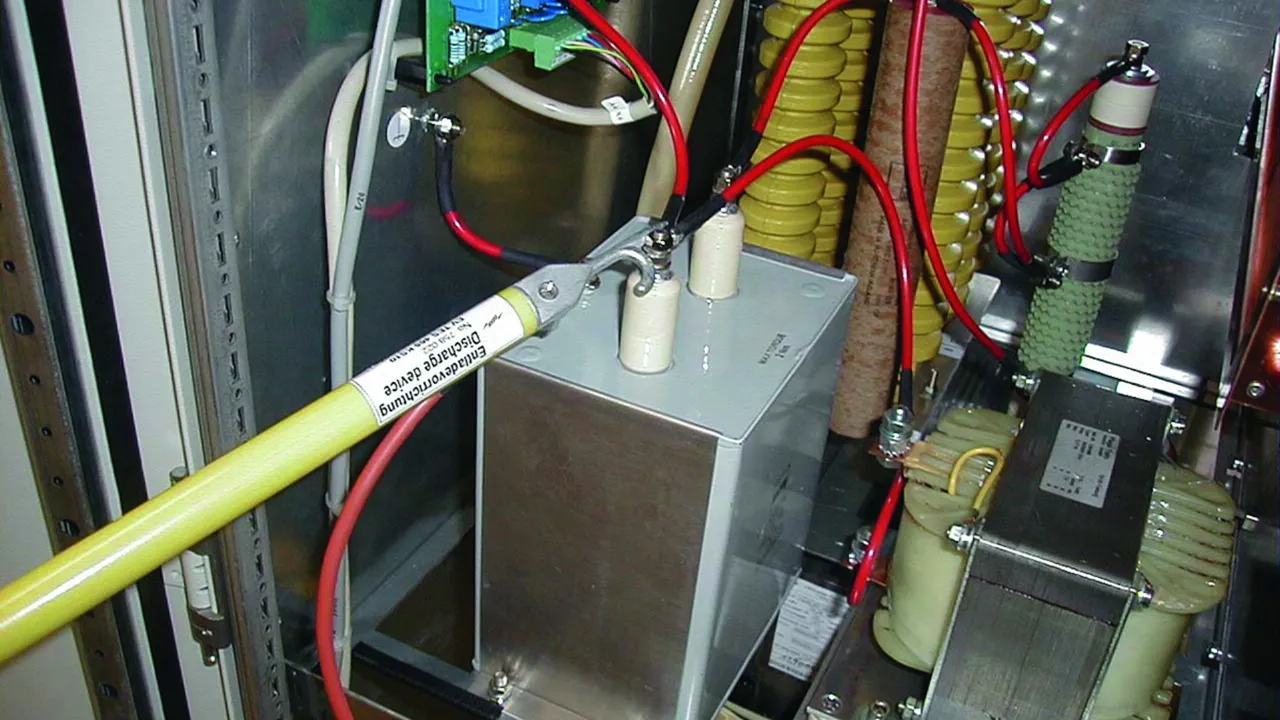

Discharge and Equipotential Bonding Devices

For discharging static charges
Different contact electrodes
Coupling electrode, especially for round conductors (Ø12 ... 26.5 mm) of electrostatic precipitator systems
Waterproof, plastic-sheathed cable entries, with additional anti-kink protection

Discharge Device with Handle and Earth Clamp with Wing Bolt

1 Producto

N.º art. 758020 EV TES 465 EK

GTIN 4013364098992, N.º de arancel aduanero (EU): 85369095, Peso bruto: 1.44 kg, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Datos técnicos

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	465 mm
Total length (l_G )	550 mm
Clamping range	Up to 20 mm
Material (contact and coupling electrode)	Zamak

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	465 mm
Total length (l_G )	550 mm
Clamping range	Up to 20 mm
Use	Not suitable for use in wet weather conditions
Material (contact and coupling electrode)	Zamak
Material (insulating tube)	Glass-fibre reinforced polyester tube

Se ha añadido el artículo 758020 a favoritos.

Ir a favoritos

El artículo 758020 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Discharge Device with Handle and Spring-loaded Earth Pliers

1 Producto

N.º art. 758021 EV TES 465 EZ

GTIN 4013364099005, N.º de arancel aduanero (EU): 85369095, Peso bruto: 1.20 kg, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Datos técnicos

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	465 mm
Total length (l_G )	550 mm
Clamping range Rd / Fl	up to Ø16 mm / to 13 mm
Material (contact and coupling electrode)	Zamak

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	465 mm
Total length (l_G )	550 mm
Clamping range Rd / Fl	up to Ø16 mm / to 13 mm
Use	Not suitable for use in wet weather conditions
Material (contact and coupling electrode)	Zamak
Material (insulating tube)	Glass-fibre reinforced polyester tube

Se ha añadido el artículo 758021 a favoritos.

Ir a favoritos

El artículo 758021 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Discharge Device with Handle and Cable Lug at the Earth Cable End

Hole (Ø8.4 mm) and silicone cable

1 Producto

N.º art. 758022 EV TES 465 KS10

GTIN 4013364099012, N.º de arancel aduanero (EU): 85369095, Peso bruto: 750.00 g, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Datos técnicos

Cable length	3500 mm
Cable cross-section	10 mm²
Cable sheath	Red silicone cable
Tube length	465 mm
Total length (l_G )	550 mm
Material (contact and coupling electrode)	Zamak

Cable length	3500 mm
Cable cross-section	10 mm²
Cable sheath	Red silicone cable
Material (earthing cable)	Cu , highly flexible
Tube length	465 mm
Total length (l_G )	550 mm
Use	Not suitable for use in wet weather conditions
Material (contact and coupling electrode)	Zamak
Material (insulating tube)	Glass-fibre reinforced polyester tube

Se ha añadido el artículo 758022 a favoritos.

Ir a favoritos

El artículo 758022 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Discharge Device with Earth Clamp with Wing Bolt

1 Producto

N.º art. 758001 EV TS 2000 EK

GTIN 4013364004030, N.º de arancel aduanero (EU): 85369095, Peso bruto: 3.22 kg, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Datos técnicos

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	2000 mm
Total length (l_G )	2050 mm
Clamping range	Up to 20 mm
Material (contact electrode)	Cu alloy/gal Sn

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	2000 mm
Total length (l_G )	2050 mm
Clamping range	Up to 20 mm
Use	Not suitable for use in wet weather conditions
Material (contact electrode)	Cu alloy/gal Sn
Material (insulating tube)	Glass-fibre reinforced polyester tube

Se ha añadido el artículo 758001 a favoritos.

Ir a favoritos

El artículo 758001 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Discharge Device with Spring-loaded Earth Pliers

1 Producto

N.º art. 758003 EV TS 2000 EZ

GTIN 4013364004047, N.º de arancel aduanero (EU): 85369095, Peso bruto: 2.95 kg, Empaquetado: 1.00 pc(s)

Figuras

Más información

Datos técnicos

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	2000 mm
Total length (l_G )	2050 mm
Clamping range Rd / Fl	up to Ø16 mm / to 13 mm
Material (contact electrode)	Cu alloy/gal Sn
*) Check according to own data

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	2000 mm
Total length (l_G )	2050 mm
Clamping range Rd / Fl	up to Ø16 mm / to 13 mm
Insulating capacity of the insulating tube (based on DIN VDE 0681-1)	75 kV
Max. discharge current (8/20 µs)*	50 kA
Use	Not suitable for use in wet weather conditions
Material (contact electrode)	Cu alloy/gal Sn
Material (insulating tube)	Glass-fibre reinforced polyester tube
*) Check according to own data

Se ha añadido el artículo 758003 a favoritos.

Ir a favoritos

El artículo 758003 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Earthing Device with Earth Clamp with Tommy Bar

For round conductors (Ø12 ... 26.5 mm) of electrostatic precipitator systems

1 Producto

N.º art. 758015 EV EH 1725 EK

GTIN 4013364041608, N.º de arancel aduanero (EU): 85369095, Peso bruto: 3.62 kg, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Datos técnicos

Cable length	3500 mm
Cable cross-section	25 mm²
Cable sheath	Transparent
Tube length	1500 mm
Total length (l_G )	1725 mm
Clamping range	Up to 30 mm
Material (coupling electrode)	Bronze/gal Sn

Cable length	3500 mm
Cable cross-section	25 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Earth clamp	Earth clamp of type F 2, clamping range up to 30 mm
Tube length	1500 mm
Total length (l_G )	1725 mm
Clamping range	Up to 30 mm
Use	Not suitable for use in wet weather conditions
Material (coupling electrode)	Bronze/gal Sn
Material (insulating tube)	Glass-fibre reinforced polyester tube

Se ha añadido el artículo 758015 a favoritos.

Ir a favoritos

El artículo 758015 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Discharge Device with Contact and Coupling Electrode and Cable Lug at the Earth Cable End

PK1 anti-rotation crimped cable lug (hole Ø12.5 mm).

1 Producto

N.º art. 758025 EV TES STK 1500 KS

GTIN 4013364127838, N.º de arancel aduanero (EU): 85369095, Peso bruto: 2.29 kg, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Datos técnicos

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	1310 mm
Total length (l_G )	1500 mm
Material (contact and coupling electrode)	Zamak

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	1310 mm
Total length (l_G )	1500 mm
Use	Not suitable for use in wet weather conditions
Material (contact and coupling electrode)	Zamak
Material (insulating tube)	Glass-fibre reinforced polyester tube

Se ha añadido el artículo 758025 a favoritos.

Ir a favoritos

El artículo 758025 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Discharge Device with Clamp and Cable Lug at the Earth Cable End

PK1 anti-rotation crimped cable lug (hole Ø12.5 mm).

1 Producto

N.º art. 758028 EV EHB 1600 SN7114

GTIN 4013364132450, N.º de arancel aduanero (EU): 85369095, Peso bruto: 5.16 kg, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Datos técnicos

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	1310 mm
Total length (l_G )	1600 mm
Material (bracket)	StSt

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	1310 mm
Total length (l_G )	1600 mm
Use	Not suitable for use in wet weather conditions
Material (bracket)	StSt
Material (insulating tube)	Glass-fibre reinforced polyester tube

Se ha añadido el artículo 758028 a favoritos.

Ir a favoritos

El artículo 758028 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Equipotential Bonding Device with Insulated Earth Clamps

1 Producto

N.º art. 758099 PAV 3+1 16 ZAK

GTIN 4013364287587, N.º de arancel aduanero (EU): 85369095, Peso bruto: 3.21 kg, Empaquetado: 1.00 pc(s)

Figuras

Más información

Datos técnicos

Cable length (A / B / C)	1750 mm
Cable length (D)	3200 mm
Cable cross-section	16 mm²
Cable sheath	transparent
Clamping range	5-25 mm

Cable length (A / B / C)	1750 mm
Cable length (D)	3200 mm
Cable cross-section	16 mm²
Cable sheath	transparent
Clamping range	5-25 mm
Colour (clamp A / B / C)	black
Colour (clamp D)	red
Possible clamp operations	> 500
Max. continuous operating current	10 A
Operating temperature range	-30 °C ... +50 °C
Storage temperature range	-40 °C ... +70 °C
Cable structure	bare fine-stranded Cu wire according to VDE 0295-6
Dielectric strength (cable sheath)	min. 10 kV/mm
Wall thickness (insulation)	1.20 mm (typical)
Insulation	PVC compound TM2 according to HD21.1

Se ha añadido el artículo 758099 a favoritos.

Ir a favoritos

El artículo 758099 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Discharge Device with Handle, without Earth Cable

1 Producto

N.º art. 758036 EV TES 465 SN7215

GTIN 4013364133884, N.º de arancel aduanero (EU): 85369095, Peso bruto: 1.35 kg, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Datos técnicos

Tube length	465 mm
Total length (l_G )	550 mm
Screw	M8 x 20 mm
Material (contact and coupling electrode)	Zamak

Se ha añadido el artículo 758036 a favoritos.

Ir a favoritos

El artículo 758036 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Discharge Device with Contact Electrode without Earth Cable

1 Producto

N.º art. 758075 EV TS STK 1470

GTIN 4013364247789, N.º de arancel aduanero (EU): 85369095, Peso bruto: 1.75 kg, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Datos técnicos

Tube length	1310 mm
Total length (l_G )	1470 mm
Screw	M8 x 20 mm
Material (contact electrode)	Cu alloy/gal Sn

Se ha añadido el artículo 758075 a favoritos.

Ir a favoritos

El artículo 758075 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Discharge Device with Contact and Coupling Electrode without Earth Cable

1 Producto

N.º art. 758085 EV TES STK 1500

GTIN 4013364247819, N.º de arancel aduanero (EU): 85369095, Peso bruto: 1.42 kg, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Datos técnicos

Tube length	1310 mm
Total length (l_G )	1500 mm
Screw	M8 x 20 mm
Material (contact and coupling electrode)	Zamak

Se ha añadido el artículo 758085 a favoritos.

Ir a favoritos

El artículo 758085 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Discharge Device with Hook without Earth Cable

1 Producto

N.º art. 758095 EV EHB STK 1600

GTIN 4013364247826, N.º de arancel aduanero (EU): 85369095, Peso bruto: 2.32 kg, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Archivos CAD

Datos técnicos

Tube length	1310 mm
Total length (l_G )	1600 mm
Screw	M8 x 20 mm
Material (bracket)	StSt

Se ha añadido el artículo 758095 a favoritos.

Ir a favoritos

El artículo 758095 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Discharge and Equipotential Bonding Devices

Discharge Device with Handle and Earth Clamp with Wing Bolt

N.º art. 758020 EV TES 465 EK

Se ha añadido el artículo 758020 a favoritos.

El artículo 758020 ha sido añadido a la cesta de compra.

Discharge Device with Handle and Spring-loaded Earth Pliers

N.º art. 758021 EV TES 465 EZ

Se ha añadido el artículo 758021 a favoritos.

El artículo 758021 ha sido añadido a la cesta de compra.

Discharge Device with Handle and Cable Lug at the Earth Cable End

N.º art. 758022 EV TES 465 KS10

Se ha añadido el artículo 758022 a favoritos.

El artículo 758022 ha sido añadido a la cesta de compra.

Discharge Device with Earth Clamp with Wing Bolt

N.º art. 758001 EV TS 2000 EK

Se ha añadido el artículo 758001 a favoritos.

El artículo 758001 ha sido añadido a la cesta de compra.

Discharge Device with Spring-loaded Earth Pliers

N.º art. 758003 EV TS 2000 EZ

Se ha añadido el artículo 758003 a favoritos.

El artículo 758003 ha sido añadido a la cesta de compra.

Earthing Device with Earth Clamp with Tommy Bar

N.º art. 758015 EV EH 1725 EK

Se ha añadido el artículo 758015 a favoritos.

El artículo 758015 ha sido añadido a la cesta de compra.

Discharge Device with Contact and Coupling Electrode and Cable Lug at the Earth Cable End

N.º art. 758025 EV TES STK 1500 KS

Se ha añadido el artículo 758025 a favoritos.

El artículo 758025 ha sido añadido a la cesta de compra.

Discharge Device with Clamp and Cable Lug at the Earth Cable End

N.º art. 758028 EV EHB 1600 SN7114

Se ha añadido el artículo 758028 a favoritos.

El artículo 758028 ha sido añadido a la cesta de compra.

Equipotential Bonding Device with Insulated Earth Clamps

N.º art. 758099 PAV 3+1 16 ZAK

Se ha añadido el artículo 758099 a favoritos.

El artículo 758099 ha sido añadido a la cesta de compra.

Discharge Device with Handle, without Earth Cable

N.º art. 758036 EV TES 465 SN7215

Debe estar registrado para descargar 758036.stp.

Debe estar registrado para descargar 758036.igs.

Debe estar registrado para descargar 758036.jt.

Debe estar registrado para descargar 758036.dwg.

Se ha añadido el artículo 758036 a favoritos.

El artículo 758036 ha sido añadido a la cesta de compra.

Discharge Device with Contact Electrode without Earth Cable

N.º art. 758075 EV TS STK 1470

Se ha añadido el artículo 758075 a favoritos.

El artículo 758075 ha sido añadido a la cesta de compra.

Discharge Device with Contact and Coupling Electrode without Earth Cable

N.º art. 758085 EV TES STK 1500

Se ha añadido el artículo 758085 a favoritos.

El artículo 758085 ha sido añadido a la cesta de compra.

Discharge Device with Hook without Earth Cable

N.º art. 758095 EV EHB STK 1600

Debe estar registrado para descargar 758095.stp.

Debe estar registrado para descargar 758095.igs.

Debe estar registrado para descargar 758095.jt.

Debe estar registrado para descargar 758095.dwg.

Debe estar registrado para descargar 758095m_D.dxf.

Se ha añadido el artículo 758095 a favoritos.

El artículo 758095 ha sido añadido a la cesta de compra.
