Phase Connecting Elements for Overhead Lines

For connecting the phase cables of single-pole and three-pole earthing and short-circuiting devices to overhead lines
With coupling aid for safe attachment on conductor cables
Easy coupling due to spring-loaded clamp
Anti-rotation protection type PK1 or PK2 and long threaded T pin shaft
Earthing and short-circuiting devices can be configured online via the earthing and short-circuiting configurator

Detalles

lorem ipsum — Spring-loaded phase screw clamp.

Clamp with long shaft and earthing stick with aluminium cone coupling.

Crimped cable lug, type **PK2**:
Cable lugs without cut-out for connecting parts from other manufacturers are available on request.

Crimped cable lug, type **PK1**:
Standard anti-rotation cable lug with cut-out.

Phase screw clamp fitted with fixed coupling aid allows safe coupling.

Standard Phase Screw Clamp

Short-circuit-proof, even if the conductor cables are corroded due to weathering.

2 Productos

N.º art. 784201 PSK 4 30 SQL

GTIN 4013364006591, N.º de arancel aduanero (EU): 85359000, Peso bruto: 880.00 g, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Datos técnicos

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn

Se ha añadido el artículo 784201 a favoritos.

Ir a favoritos

El artículo 784201 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 784301 PSK 10 65 SQL

GTIN 4013364006553, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.70 kg, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Datos técnicos

Clamping range Ø	10 ... 65 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA

Clamping range Ø	10 ... 65 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn

Se ha añadido el artículo 784301 a favoritos.

Ir a favoritos

El artículo 784301 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

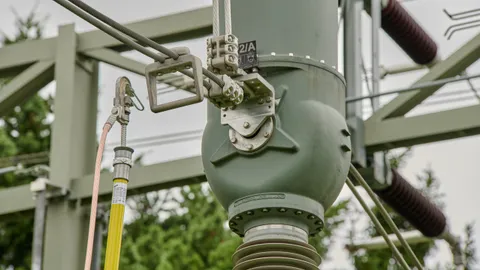

Phase Screw Clamp with Coupling Aid

Short-circuit-proof, even if the conductor cables are corroded due to weathering.

2 Productos

N.º art. 784401 PSK 4 30 SQL EH

GTIN 4013364006614, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.47 kg, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Datos técnicos

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn
Material (coupling aid)	St/gal Zn

Se ha añadido el artículo 784401 a favoritos.

Ir a favoritos

El artículo 784401 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 784501 PSK 10 65 SQL EH

GTIN 4013364006560, N.º de arancel aduanero (EU): 85359000, Peso bruto: 2.12 kg, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Datos técnicos

Clamping range Ø	10 ... 65 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA

Clamping range Ø	10 ... 65 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn
Material (coupling aid)	St/gal Zn

Se ha añadido el artículo 784501 a favoritos.

Ir a favoritos

El artículo 784501 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Spring-loaded Phase Screw Clamp

Easy coupling due to spring-loaded clamp.

1 Producto

N.º art. 784480 PSK FV 4 30 SQL

GTIN 4013364054479, N.º de arancel aduanero (EU): 85359000, Peso bruto: 600.00 g, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Datos técnicos

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA

Clamping range Ø	4 ... 30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn

Se ha añadido el artículo 784480 a favoritos.

Ir a favoritos

El artículo 784480 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Phase Screw Clamp with Wide Clamping Range

Ideally suited for use with Al and Al/St conductor cables, pipes and fixed phase points.

1 Producto

N.º art. 784085 PSK 10 85 SQL

GTIN 4013364018686, N.º de arancel aduanero (EU): 85359000, Peso bruto: 872.00 g, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Datos técnicos

Clamping range Ø	10 ... 85 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	29.6 kA
Max. short-circuit current I_k1 s	29.6 kA

Clamping range Ø	10 ... 85 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	29.6 kA
Max. short-circuit current I_k1 s	29.6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt

Se ha añadido el artículo 784085 a favoritos.

Ir a favoritos

El artículo 784085 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Phase Screw Clamp with Wide Clamping Range and Telescopic Earthing Stick

Ideally suited for use with Al and Al/St conductor cables, pipes and fixed phase points.

1 Producto

N.º art. 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, N.º de arancel aduanero (EU): 82055980, Peso bruto: 5.71 kg, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Datos técnicos

Clamping range Ø	10 ... 85 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	29.6 kA
Max. short-circuit current I_k1 s	29.6 kA
Total length (l_{G max} / I_{G min} )	5200 / 2875 mm
Length (handle)	1900 mm

Clamping range Ø	10 ... 85 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	29.6 kA
Max. short-circuit current I_k1 s	29.6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt
Material (insulating tube)	Glass-fibre reinforced polyester tube
Material (threaded coupling, star knob)	Aluminium alloy
Total length (l_{G max} / I_{G min} )	5200 / 2875 mm
Length (handle)	1900 mm
Diameter (stick)	43 mm

Se ha añadido el artículo 769511 a favoritos.

Ir a favoritos

El artículo 769511 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Phase Screw Clamp

Ideally suited for use in inclined positions.

1 Producto

N.º art. 784032 PSK 10 32 SQL

GTIN 4013364018679, N.º de arancel aduanero (EU): 85359000, Peso bruto: 969.40 g, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Archivos CAD

Datos técnicos

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt

Se ha añadido el artículo 784032 a favoritos.

Ir a favoritos

El artículo 784032 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Phase Screw Clamp with Safety Bow

Ideally suited for use in inclined positions.

1 Producto

N.º art. 784038 PSK 10 32 SQL SB

GTIN 4013364138452, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.01 kg, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Datos técnicos

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA

Clamping range Ø	10 ... 32 mm
Anti-rotation protection	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt
Material (coupling aid)	StSt

Se ha añadido el artículo 784038 a favoritos.

Ir a favoritos

El artículo 784038 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Rigid Ball Head Cap

2 Productos

N.º art. 772314 KKH 20 SQL

GTIN 4013364080171, N.º de arancel aduanero (EU): 85359000, Peso bruto: 446.00 g, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Datos técnicos

For fixed ball point Ø	20 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA

For fixed ball point Ø	20 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Copper alloy/gal Sn
Material (clamp body)	Copper alloy/gal Sn
Material (shaft)	Copper alloy/gal Sn

Se ha añadido el artículo 772314 a favoritos.

Ir a favoritos

El artículo 772314 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 772324 KKH 25 SQL

GTIN 4013364080188, N.º de arancel aduanero (EU): 85359000, Peso bruto: 719.00 g, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Datos técnicos

For fixed ball point Ø	25 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	42.0 kA
Max. short-circuit current I_k1 s	29.6 kA

For fixed ball point Ø	25 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	42.0 kA
Max. short-circuit current I_k1 s	29.6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Copper alloy/gal Sn
Material (clamp body)	Copper alloy/gal Sn
Material (shaft)	Copper alloy/gal Sn

Se ha añadido el artículo 772324 a favoritos.

Ir a favoritos

El artículo 772324 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Universal Clamp

2 Productos

N.º art. 773236 UK 25 SQL

GTIN 4013364114579, N.º de arancel aduanero (EU): 85359000, Peso bruto: 713.50 g, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Datos técnicos

For fixed ball point Ø	20 / 25 mm
For T pins with a collar width of	15 mm
Rd / Fl clamping range	20 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120^*) mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
^*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

For fixed ball point Ø	20 / 25 mm
For T pins with a collar width of	15 mm
Rd / Fl clamping range	20 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120^*) mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	St/gal Zn
Material (clamp body)	Copper alloy/gal Sn
Material (shaft)	Copper alloy/gal Sn
^*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

Se ha añadido el artículo 773236 a favoritos.

Ir a favoritos

El artículo 773236 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 773331 UK 30 SQL

GTIN 4013364069244, N.º de arancel aduanero (EU): 85359000, Peso bruto: 793.00 g, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Datos técnicos

For fixed ball point Ø	25 / 30 mm
For T pins with a collar width of	18 mm
Rd / Fl clamping range	30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120^*) mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
^*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

For fixed ball point Ø	25 / 30 mm
For T pins with a collar width of	18 mm
Rd / Fl clamping range	30 mm
Anti-rotation protection	PK1
For cable cross-section Cu	16 ... 120^*) mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	St/gal Zn
Material (clamp body)	Copper alloy/gal Sn
Material (shaft)	Copper alloy/gal Sn
^*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

Se ha añadido el artículo 773331 a favoritos.

Ir a favoritos

El artículo 773331 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Phase Connecting Elements for Overhead Lines

Detalles

Standard Phase Screw Clamp

N.º art. 784201 PSK 4 30 SQL

Se ha añadido el artículo 784201 a favoritos.

El artículo 784201 ha sido añadido a la cesta de compra.

N.º art. 784301 PSK 10 65 SQL

Se ha añadido el artículo 784301 a favoritos.

El artículo 784301 ha sido añadido a la cesta de compra.

Phase Screw Clamp with Coupling Aid

N.º art. 784401 PSK 4 30 SQL EH

Se ha añadido el artículo 784401 a favoritos.

El artículo 784401 ha sido añadido a la cesta de compra.

N.º art. 784501 PSK 10 65 SQL EH

Se ha añadido el artículo 784501 a favoritos.

El artículo 784501 ha sido añadido a la cesta de compra.

Spring-loaded Phase Screw Clamp

N.º art. 784480 PSK FV 4 30 SQL

Se ha añadido el artículo 784480 a favoritos.

El artículo 784480 ha sido añadido a la cesta de compra.

Phase Screw Clamp with Wide Clamping Range

N.º art. 784085 PSK 10 85 SQL

Se ha añadido el artículo 784085 a favoritos.

El artículo 784085 ha sido añadido a la cesta de compra.

Phase Screw Clamp with Wide Clamping Range and Telescopic Earthing Stick

N.º art. 769511 ESTC PSK 5000 SN7249

Debe estar registrado para descargar 769511m_D.dxf.

Se ha añadido el artículo 769511 a favoritos.

El artículo 769511 ha sido añadido a la cesta de compra.

Phase Screw Clamp

N.º art. 784032 PSK 10 32 SQL

Debe estar registrado para descargar 784032.stp.

Debe estar registrado para descargar 784032.igs.

Debe estar registrado para descargar 784032.dwg.

Debe estar registrado para descargar 784032.jt.

Debe estar registrado para descargar 784032m_D.dxf.

Se ha añadido el artículo 784032 a favoritos.

El artículo 784032 ha sido añadido a la cesta de compra.

Phase Screw Clamp with Safety Bow

N.º art. 784038 PSK 10 32 SQL SB

Se ha añadido el artículo 784038 a favoritos.

El artículo 784038 ha sido añadido a la cesta de compra.

Rigid Ball Head Cap

N.º art. 772314 KKH 20 SQL

Se ha añadido el artículo 772314 a favoritos.

El artículo 772314 ha sido añadido a la cesta de compra.

N.º art. 772324 KKH 25 SQL

Se ha añadido el artículo 772324 a favoritos.

El artículo 772324 ha sido añadido a la cesta de compra.

Universal Clamp

N.º art. 773236 UK 25 SQL

Se ha añadido el artículo 773236 a favoritos.

El artículo 773236 ha sido añadido a la cesta de compra.

N.º art. 773331 UK 30 SQL

Se ha añadido el artículo 773331 a favoritos.

El artículo 773331 ha sido añadido a la cesta de compra.
