Earth Connecting Plates

  • Connecting plate with high short-circuit current carrying capacity
  • Single-pole connection of the phase arms
  • For connecting single-pole earthing and short-circuiting devices to transformers of overhead line masts or to fuse holders
  • For fixed ball points (Ø20 mm, Ø25 mm) or ring groove pins (Ø16 mm)

Detalles

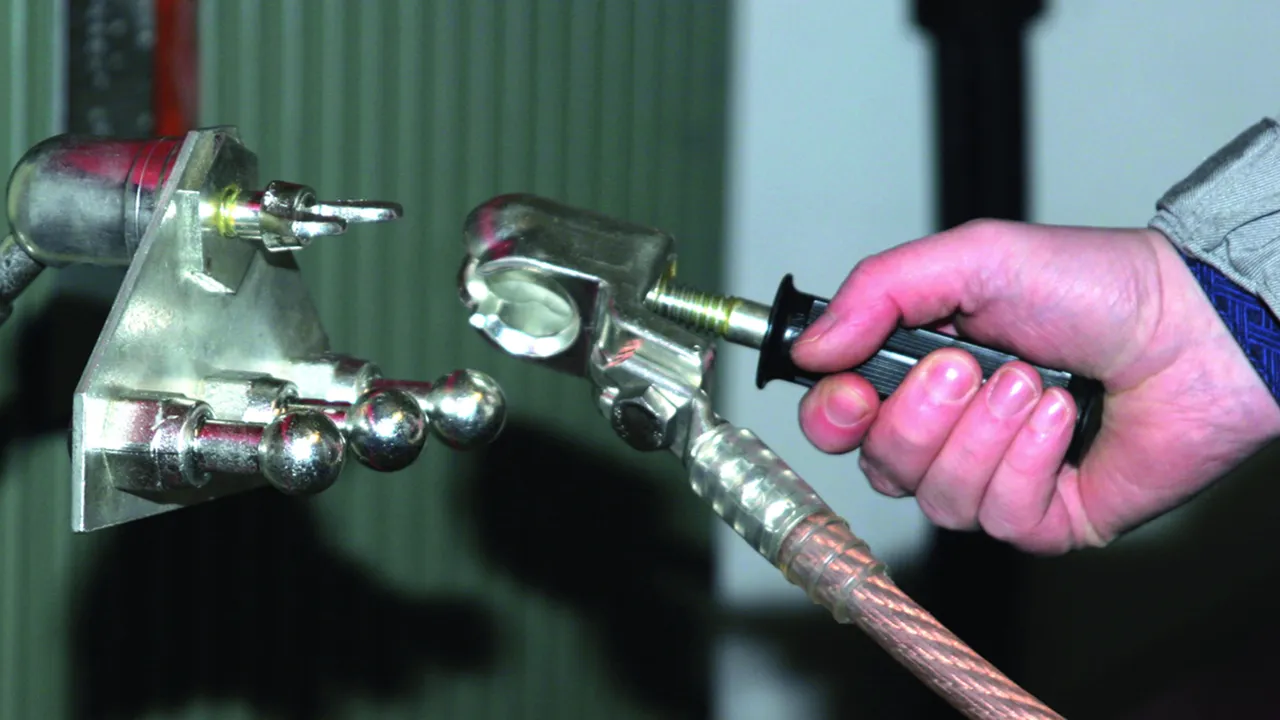

Anti-rotation earth milling clamp mounted on an earth connecting plate
lorem ipsum

With three Fixed Ball Points and Ball Head Cap

2 Productos

N.º art. 728620 EAPA 3 KFP 20 KKH

GTIN 4013364147843, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1085.00 g, Empaquetado: 1.00 pc(s)

Predecesor

Figuras

Más información



Datos técnicos

Fixed point Ø 20 mm
Max. cable cross-section Cu 120 mm²
Max. short-circuit current Ik 0.5 s 33.5 kA
Max. short-circuit current Ik 1 s 23.7 kA

Se ha añadido el artículo 728620 a favoritos.

Ir a favoritos

El artículo 728620 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 728625 EAPA 3 KFP 25 KKH

GTIN 4013364147867, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1084.00 g, Empaquetado: 1.00 pc(s)

Predecesor

Figuras

Más información



Datos técnicos

Fixed point Ø 25 mm
Max. cable cross-section Cu 150 mm²
Max. short-circuit current Ik 0.5 s 42.0 kA
Max. short-circuit current Ik 1 s 29.6 kA

Se ha añadido el artículo 728625 a favoritos.

Ir a favoritos

El artículo 728625 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

With three Fixed Ball Points

For mounting on earth connecting clamps with PK1 anti-rotation protection.

2 Productos

N.º art. 728522 EAPA 3 KFP 20 B13

GTIN 4013364147874, N.º de arancel aduanero (EU): 85359000, Peso bruto: 756.00 g, Empaquetado: 1.00 pc(s)

Predecesor

Figuras

Más información



Datos técnicos

Fixed point Ø 20 mm
Max. cable cross-section Cu 120 mm²
Max. short-circuit current Ik 0.5 s 33.5 kA
Max. short-circuit current Ik 1 s 23.7 kA

Se ha añadido el artículo 728522 a favoritos.

Ir a favoritos

El artículo 728522 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 728526 EAPA 3 KFP 25 B13

GTIN 4013364147881, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1014.00 g, Empaquetado: 1.00 pc(s)

Predecesor

Figuras

Más información



Datos técnicos

Fixed point Ø 25 mm
Max. cable cross-section Cu 150 mm²
Max. short-circuit current Ik 0.5 s 42.0 kA
Max. short-circuit current Ik 1 s 29.6 kA

Se ha añadido el artículo 728526 a favoritos.

Ir a favoritos

El artículo 728526 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

With three Ring Groove Fixed Points and Earth Bushing

1 Producto

N.º art. 728516 EAPA 3 RN 16 EAB

GTIN 4013364147898, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.54 kg, Empaquetado: 1.00 pc(s)

Predecesor

Figuras

Más información



Datos técnicos

Fixed point Ø 16 mm
Max. cable cross-section Cu 95 mm²
Max. short-circuit current Ik 0.5 s 26.5 kA
Max. short-circuit current Ik 1 s 18.7 kA

Se ha añadido el artículo 728516 a favoritos.

Ir a favoritos

El artículo 728516 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

With two Fixed Ball Points and Ball Head Cap

With adjustable ball head cap (Ø25 mm) and plastic handle.
For connecting two single-pole earthing and short-circuiting devices to one fixed ball point (Ø25 mm).

1 Producto

N.º art. 728501 EAP 2 25 KKH HG

GTIN 4013364079618, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1015.00 g, Empaquetado: 1.00 pc(s)

Figuras

Más información



Datos técnicos

Fixed point Ø 25 mm
DB drawing No. 3 Ebgw 01.66
DB material No. 157 540

Se ha añadido el artículo 728501 a favoritos.

Ir a favoritos

El artículo 728501 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Terminal Lug with one Fixed Ball Point

For connection to a fuse holder.

1 Producto

N.º art. 728503 EAP 25 SIT US OL

GTIN 4013364079564, N.º de arancel aduanero (EU): 85359000, Peso bruto: 453.00 g, Empaquetado: 1.00 pc(s)

Figuras

Más información



Datos técnicos

Fixed point Ø 25 mm
DB drawing No. 4 Ebgw 01.60
DB material No. 157 545

Se ha añadido el artículo 728503 a favoritos.

Ir a favoritos

El artículo 728503 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Terminal Lug with two Fixed Ball Points

For connection to the mast.

1 Producto

N.º art. 728502 EAP 2 25 MA US OL

GTIN 4013364079571, N.º de arancel aduanero (EU): 85359000, Peso bruto: 708.00 g, Empaquetado: 1.00 pc(s)

Figuras

Más información



Datos técnicos

Fixed point Ø 25 mm
DB drawing No. 3 Ebgw 01.61
DB material No. 157 548

Se ha añadido el artículo 728502 a favoritos.

Ir a favoritos

El artículo 728502 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
