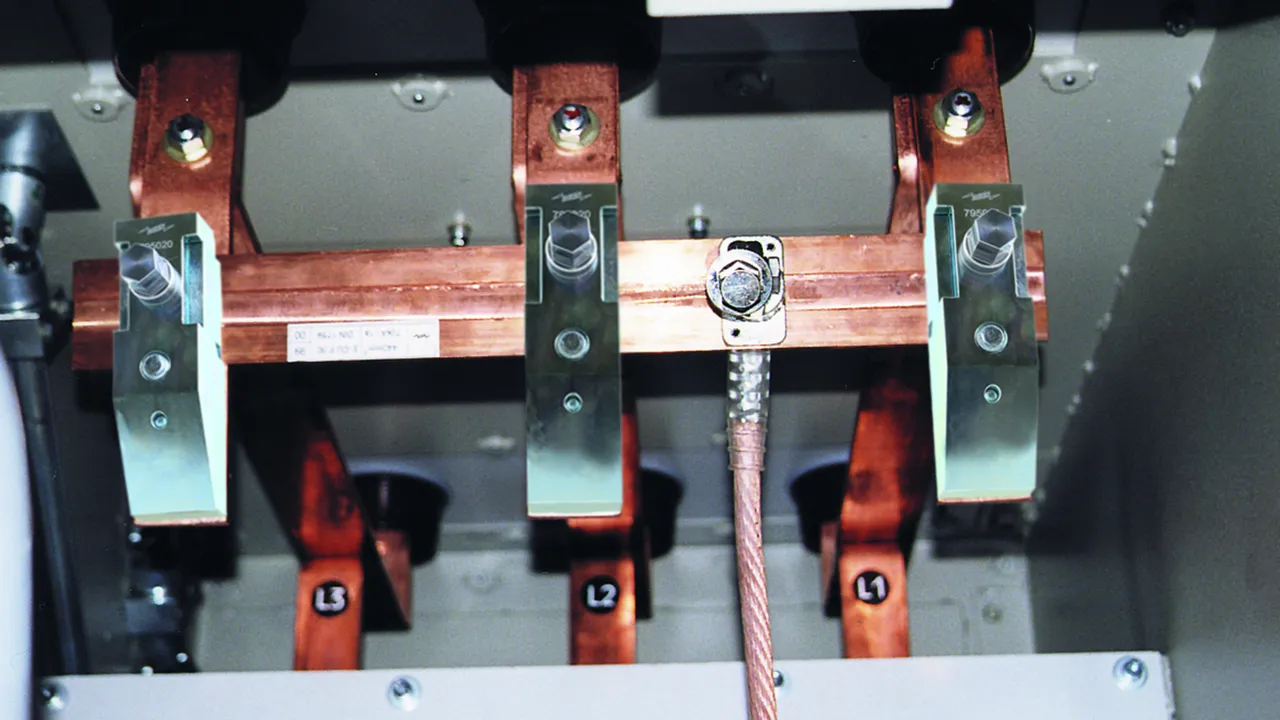

Kurzschließschiene
:quality(98)/dehn.es/store/f/56285556/HDVORSCHAU/795020a1_16-9.jpg)
:quality(98)/dehn.es/store/f/56285556/HDVORSCHAU/795020a1_16-9.jpg)
- Einfach online die passende Kurzschließschiene erstellen
- Individuelle Konfiguration
- Permanente Plausiblitätsprüfung im Hintergrund
- Mit Längsnut zur sicheren Kontaktierung
- Hohe Kurzschlussstromfestigkeit bis max. 130 kA / 0,5 s für Niederpannungsanlagen (NS) und 80 kA / 0,5 s für Mittelspannungsanlagen (MS)
- Betätigung mit Erdungsstangen in Ausführung Spindel mit Sechskant oder Spindel mit Querstift
- Schienen- und Erdungsseillängen können über den EuK-Konfigurator online ausgewählt werden
Detalles
:quality(98)/dehn.es/store/f/56285561/HDVORSCHAU/795040az1_D.jpg)
:quality(98)/dehn.es/store/f/56285561/HDVORSCHAU/795040az1_D.jpg)
:quality(98)/dehn.es/store/f/56285560/HDVORSCHAU/761011_1.jpg)
:quality(98)/dehn.es/store/f/56285560/HDVORSCHAU/761011_1.jpg)
:quality(98)/dehn.es/store/f/56285559/HDVORSCHAU/795041_2.jpg)
:quality(98)/dehn.es/store/f/56285559/HDVORSCHAU/795041_2.jpg)
:quality(98)/dehn.es/store/f/56285557/HDVORSCHAU/795038_2.jpg)
:quality(98)/dehn.es/store/f/56285557/HDVORSCHAU/795038_2.jpg)
:quality(98)/dehn.es/store/f/56285558/HDVORSCHAU/761010_1.jpg)
:quality(98)/dehn.es/store/f/56285558/HDVORSCHAU/761010_1.jpg)
N.º art. VL2FG28 KS SQ C NS VL2FG28
GTIN 4013364450820, N.º de arancel aduanero (EU): 85359000, Peso bruto: 6.18 kg, Empaquetado: 1.00 Stk.
:quality(98)/dehn.es/store/f/56285566/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/dehn.es/store/f/56285566/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/dehn.es/store/f/56285567/HDVORSCHAU/795138az.jpg)
:quality(98)/dehn.es/store/f/56285567/HDVORSCHAU/795138az.jpg)
Datos técnicos
| Anwendung | NS |
| Einhängevorrichtung | SQ |
| Position Einhängevorrichtung (IH ) | 175 mm |
| Gesamtlänge (IG ) | 500 mm |
| Schienenabstand (SA ) | 150 mm |
| Max. Kurzschlussstrom Ik 0,5 s | 130 kA |
| Max. Kurzschlussstrom Ik 1 s | 90 kA |
| Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. | |
N.º art. VHNEFQE KS SK C NS VHNEFQE
GTIN 4013364450837, N.º de arancel aduanero (EU): 85359000, Peso bruto: 6.14 kg, Empaquetado: 1.00 Stk.
:quality(98)/dehn.es/store/f/56285582/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/dehn.es/store/f/56285582/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/dehn.es/store/f/56285583/HDVORSCHAU/795138az.jpg)
:quality(98)/dehn.es/store/f/56285583/HDVORSCHAU/795138az.jpg)
Datos técnicos
| Anwendung | NS |
| Einhängevorrichtung | SK |
| Position Einhängevorrichtung (IH ) | 175 mm |
| Gesamtlänge (IG ) | 500 mm |
| Schienenabstand (SA ) | 150 mm |
| Max. Kurzschlussstrom Ik 0,5 s | 130 kA |
| Max. Kurzschlussstrom Ik 1 s | 90 kA |
| Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. | |
N.º art. VV7M6CQ KSX SQ C MS VV7M6CQ
GTIN 4013364461963, N.º de arancel aduanero (EU): 85359000, Peso bruto: 10.00 kg, Empaquetado: 1.00 Stk.
:quality(98)/dehn.es/store/f/56285585/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/dehn.es/store/f/56285585/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/dehn.es/store/f/56285586/HDVORSCHAU/795138az.jpg)
:quality(98)/dehn.es/store/f/56285586/HDVORSCHAU/795138az.jpg)
Datos técnicos
| Anwendung | MS |
| Einhängevorrichtung | SQ |
| Position Einhängevorrichtung (IH ) | 525 mm |
| Gesamtlänge (IG ) | 1500 mm |
| Schienenabstand (SA ) | 450 mm |
| Max. Kurzschlussstrom Ik 0,5 s | 80 kA |
| Max. Kurzschlussstrom Ik 1 s | 80 kA |
| Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. | |
N.º art. V5DHK24 KSX SK C MS V5DHK24
GTIN 4013364461970, N.º de arancel aduanero (EU): 85359000, Peso bruto: 10.00 kg, Empaquetado: 1.00 Stk.
:quality(98)/dehn.es/store/f/56285588/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/dehn.es/store/f/56285588/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/dehn.es/store/f/56285589/HDVORSCHAU/795138az.jpg)
:quality(98)/dehn.es/store/f/56285589/HDVORSCHAU/795138az.jpg)
Datos técnicos
| Anwendung | MS |
| Einhängevorrichtung | SK |
| Position Einhängevorrichtung (IH ) | 525 mm |
| Gesamtlänge (IG ) | 1500 mm |
| Schienenabstand (SA ) | 450 mm |
| Max. Kurzschlussstrom Ik 0,5 s | 80 kA |
| Max. Kurzschlussstrom Ik 1 s | 80 kA |
| Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. | |
N.º art. VNRLBXU KS SQ A NS VNRLBXU
GTIN 4013364450868, N.º de arancel aduanero (EU): 85359000, Peso bruto: 10.00 kg, Empaquetado: 1.00 Stk.
:quality(98)/dehn.es/store/f/56285593/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/dehn.es/store/f/56285593/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/dehn.es/store/f/56285594/HDVORSCHAU/795142az.jpg)
:quality(98)/dehn.es/store/f/56285594/HDVORSCHAU/795142az.jpg)
Datos técnicos
| Anwendung | NS |
| Einhängevorrichtung | SQ |
| Position Einhängevorrichtung (IH ) | 175 mm |
| Gesamtlänge (IG ) | 500 mm |
| Schienenabstand (SA ) | 150 mm |
| Max. Kurzschlussstrom Ik 0,5 s | 90 kA |
| Max. Kurzschlussstrom Ik 1 s | 64 kA |
| Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden. |
|
N.º art. VP33XYL KS SK A NS VP33XYL
GTIN 4013364450875, N.º de arancel aduanero (EU): 85359000, Peso bruto: 10.00 kg, Empaquetado: 1.00 Stk.
:quality(98)/dehn.es/store/f/56285596/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/dehn.es/store/f/56285596/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/dehn.es/store/f/56285597/HDVORSCHAU/795142az.jpg)
:quality(98)/dehn.es/store/f/56285597/HDVORSCHAU/795142az.jpg)
Datos técnicos
| Anwendung | NS |
| Einhängevorrichtung | SK |
| Position Einhängevorrichtung (IH ) | 175 mm |
| Gesamtlänge (IG ) | 500 mm |
| Schienenabstand (SA ) | 150 mm |
| Max. Kurzschlussstrom Ik 0,5 s | 90 kA |
| Max. Kurzschlussstrom Ik 1 s | 64 kA |
| Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden. |
|
N.º art. VSJ3Y6N KSX SQ A MS VSJ3Y6N
GTIN 4013364461994, N.º de arancel aduanero (EU): 85359000, Peso bruto: 10.00 kg, Empaquetado: 1.00 Stk.
:quality(98)/dehn.es/store/f/56285599/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/dehn.es/store/f/56285599/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/dehn.es/store/f/56285600/HDVORSCHAU/795142az.jpg)
:quality(98)/dehn.es/store/f/56285600/HDVORSCHAU/795142az.jpg)
Datos técnicos
| Anwendung | MS |
| Einhängevorrichtung | SQ |
| Position Einhängevorrichtung (IH ) | 675 mm |
| Gesamtlänge (IG ) | 1500 mm |
| Schienenabstand (SA ) | 450 mm |
| Max. Kurzschlussstrom Ik 0,5 s | 60 kA |
| Max. Kurzschlussstrom Ik 1 s | 60 kA |
| Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden. |
|
N.º art. VANH53Y KSX SK A MS VANH53Y
GTIN 4013364461987, N.º de arancel aduanero (EU): 85359000, Peso bruto: 10.00 kg, Empaquetado: 1.00 Stk.
:quality(98)/dehn.es/store/f/56285602/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/dehn.es/store/f/56285602/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/dehn.es/store/f/56285603/HDVORSCHAU/795142az.jpg)
:quality(98)/dehn.es/store/f/56285603/HDVORSCHAU/795142az.jpg)
Datos técnicos
| Anwendung | MS |
| Einhängevorrichtung | SK |
| Position Einhängevorrichtung (IH ) | 675 mm |
| Gesamtlänge (IG ) | 1500 mm |
| Schienenabstand (SA ) | 450 mm |
| Max. Kurzschlussstrom Ik 0,5 s | 60 kA |
| Max. Kurzschlussstrom Ik 1 s | 60 kA |
| Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden. |
|
