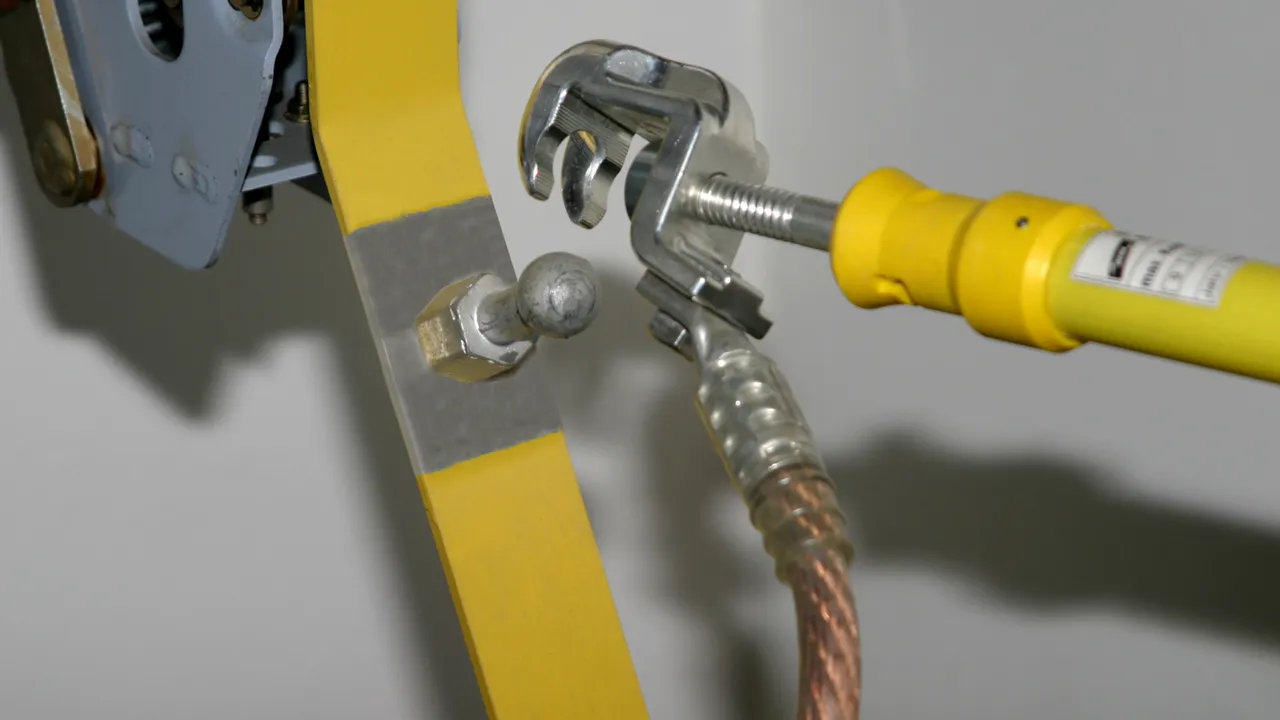

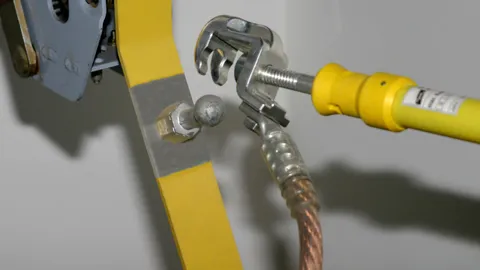

Phasenseitige Anschlusselemente für Schaltanlagen

Zur phasenseitigen Bestückung von ein- bis fünfpoligen Erdungs- und Kurzschließvorrichtungen
Mit Verdrehungsschutz Ausführung PK1
Erdungs- und Kurzschließvorrichtungen können über den EuK-Konfigurator online zusammengestellt werden

Detalles

Kugelkopfhaube starr, Spindel mit Sechskant

2 Productos

N.º art. 772310 KKH 20 SK

GTIN 4013364057593, N.º de arancel aduanero (EU): 85359000, Peso bruto: 469.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Se ha añadido el artículo 772310 a favoritos.

Ir a favoritos

El artículo 772310 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 772320 KKH 25 SK

GTIN 4013364057432, N.º de arancel aduanero (EU): 85359000, Peso bruto: 785.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Se ha añadido el artículo 772320 a favoritos.

Ir a favoritos

El artículo 772320 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Kugelkopfhaube starr, Spindel mit Querstift

2 Productos

N.º art. 772311 KKH 20 SQ

GTIN 4013364057586, N.º de arancel aduanero (EU): 85359000, Peso bruto: 482.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Se ha añadido el artículo 772311 a favoritos.

Ir a favoritos

El artículo 772311 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 772321 KKH 25 SQ

GTIN 4013364057449, N.º de arancel aduanero (EU): 85359000, Peso bruto: 756.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Se ha añadido el artículo 772321 a favoritos.

Ir a favoritos

El artículo 772321 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Kugelkopfhaube drehbar (4x 90°), Spindel mit Sechskant

2 Productos

N.º art. 772330 KKH 20 D SK

GTIN 4013364069220, N.º de arancel aduanero (EU): 85359000, Peso bruto: 560.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Se ha añadido el artículo 772330 a favoritos.

Ir a favoritos

El artículo 772330 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 772340 KKH 25 D SK

GTIN 4013364057456, N.º de arancel aduanero (EU): 85359000, Peso bruto: 878.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Se ha añadido el artículo 772340 a favoritos.

Ir a favoritos

El artículo 772340 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Kugelkopfhaube drehbar (4x 90°), Spindel mit Querstift

2 Productos

N.º art. 772331 KKH 20 D SQ

GTIN 4013364066304, N.º de arancel aduanero (EU): 85359000, Peso bruto: 566.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Se ha añadido el artículo 772331 a favoritos.

Ir a favoritos

El artículo 772331 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 772341 KKH 25 D SQ

GTIN 4013364057425, N.º de arancel aduanero (EU): 85359000, Peso bruto: 902.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Se ha añadido el artículo 772341 a favoritos.

Ir a favoritos

El artículo 772341 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Rundbolzenklemme, Spindel mit Querstift

Für Kontaktrundbolzen in Schaltanlagen.

4 Productos

N.º art. 715314 RBK 25 SQ SN7151

GTIN 4013364132474, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.61 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Für Kontaktrundbolzen Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kontaktrundbolzen Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Se ha añadido el artículo 715314 a favoritos.

Ir a favoritos

El artículo 715314 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 715315 RBK 26 SQ SN7255

GTIN 4013364135338, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.60 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Für Kontaktrundbolzen Ø	26 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kontaktrundbolzen Ø	26 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Se ha añadido el artículo 715315 a favoritos.

Ir a favoritos

El artículo 715315 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 715313 RBK 30 SQ SN7642

GTIN 4013364154971, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.55 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Für Kontaktrundbolzen Ø	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kontaktrundbolzen Ø	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Se ha añadido el artículo 715313 a favoritos.

Ir a favoritos

El artículo 715313 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 715312 RBK 35 SQ

GTIN 4013364150386, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.50 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Für Kontaktrundbolzen Ø	35 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kontaktrundbolzen Ø	35 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Se ha añadido el artículo 715312 a favoritos.

Ir a favoritos

El artículo 715312 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Universalklemme, Spindel mit Sechskant

2 Productos

N.º art. 773034 UK 25 SK

GTIN 4013364114562, N.º de arancel aduanero (EU): 85359000, Peso bruto: 634.40 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Archivos CAD

Datos técnicos

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	St/gal Zn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Se ha añadido el artículo 773034 a favoritos.

Ir a favoritos

El artículo 773034 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 773130 UK 30 SK

GTIN 4013364057722, N.º de arancel aduanero (EU): 85359000, Peso bruto: 801.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	St/gal Zn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Se ha añadido el artículo 773130 a favoritos.

Ir a favoritos

El artículo 773130 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Universalklemme, Spindel mit Querstift

2 Productos

N.º art. 773234 UK 25 SQ

GTIN 4013364114555, N.º de arancel aduanero (EU): 85359000, Peso bruto: 660.60 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Mindestklemmbereich	10 / 5 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	St/gal Zn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Se ha añadido el artículo 773234 a favoritos.

Ir a favoritos

El artículo 773234 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 773330 UK 30 SQ

GTIN 4013364057760, N.º de arancel aduanero (EU): 85359000, Peso bruto: 830.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Mindestklemmbereich	10 / 5 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	St/gal Zn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Se ha añadido el artículo 773330 a favoritos.

Ir a favoritos

El artículo 773330 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Phasenanschlussstück, Spindel mit Querstift

Zum Anschrauben mit Gewindebolzen M16 in Schaltanlagen.

1 Producto

N.º art. 771316 PAS EK SQ 16

GTIN 4013364150393, N.º de arancel aduanero (EU): 85359000, Peso bruto: 418.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Abmessung	M16
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Abmessung	M16
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Spindel	Cu-Legierung/gal Sn

Se ha añadido el artículo 771316 a favoritos.

Ir a favoritos

El artículo 771316 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Phasenseitige Anschlusselemente für Schaltanlagen

Detalles

Kugelkopfhaube starr, Spindel mit Sechskant

N.º art. 772310 KKH 20 SK

Se ha añadido el artículo 772310 a favoritos.

El artículo 772310 ha sido añadido a la cesta de compra.

N.º art. 772320 KKH 25 SK

Debe estar registrado para descargar 772320.stp.

Debe estar registrado para descargar 772320.igs.

Debe estar registrado para descargar 772320.jt.

Debe estar registrado para descargar 772320.dwg.

Se ha añadido el artículo 772320 a favoritos.

El artículo 772320 ha sido añadido a la cesta de compra.

Kugelkopfhaube starr, Spindel mit Querstift

N.º art. 772311 KKH 20 SQ

Se ha añadido el artículo 772311 a favoritos.

El artículo 772311 ha sido añadido a la cesta de compra.

N.º art. 772321 KKH 25 SQ

Se ha añadido el artículo 772321 a favoritos.

El artículo 772321 ha sido añadido a la cesta de compra.

Kugelkopfhaube drehbar (4x 90°), Spindel mit Sechskant

N.º art. 772330 KKH 20 D SK

Se ha añadido el artículo 772330 a favoritos.

El artículo 772330 ha sido añadido a la cesta de compra.

N.º art. 772340 KKH 25 D SK

Se ha añadido el artículo 772340 a favoritos.

El artículo 772340 ha sido añadido a la cesta de compra.

Kugelkopfhaube drehbar (4x 90°), Spindel mit Querstift

N.º art. 772331 KKH 20 D SQ

Se ha añadido el artículo 772331 a favoritos.

El artículo 772331 ha sido añadido a la cesta de compra.

N.º art. 772341 KKH 25 D SQ

Se ha añadido el artículo 772341 a favoritos.

El artículo 772341 ha sido añadido a la cesta de compra.

Rundbolzenklemme, Spindel mit Querstift

N.º art. 715314 RBK 25 SQ SN7151

Debe estar registrado para descargar 715314m_D.dxf.

Se ha añadido el artículo 715314 a favoritos.

El artículo 715314 ha sido añadido a la cesta de compra.

N.º art. 715315 RBK 26 SQ SN7255

Debe estar registrado para descargar 715315m_D.dxf.

Se ha añadido el artículo 715315 a favoritos.

El artículo 715315 ha sido añadido a la cesta de compra.

N.º art. 715313 RBK 30 SQ SN7642

Debe estar registrado para descargar 715313m_D.dxf.

Se ha añadido el artículo 715313 a favoritos.

El artículo 715313 ha sido añadido a la cesta de compra.

N.º art. 715312 RBK 35 SQ

Debe estar registrado para descargar 715312m_D.dxf.

Se ha añadido el artículo 715312 a favoritos.

El artículo 715312 ha sido añadido a la cesta de compra.

Universalklemme, Spindel mit Sechskant

N.º art. 773034 UK 25 SK

Debe estar registrado para descargar 773034.stp.

Debe estar registrado para descargar 773034.igs.

Debe estar registrado para descargar 773034.jt.

Debe estar registrado para descargar 773034.dwg.

Debe estar registrado para descargar 773034m_D.dxf.

Se ha añadido el artículo 773034 a favoritos.

El artículo 773034 ha sido añadido a la cesta de compra.

N.º art. 773130 UK 30 SK

Se ha añadido el artículo 773130 a favoritos.

El artículo 773130 ha sido añadido a la cesta de compra.

Universalklemme, Spindel mit Querstift

N.º art. 773234 UK 25 SQ

Se ha añadido el artículo 773234 a favoritos.

El artículo 773234 ha sido añadido a la cesta de compra.

N.º art. 773330 UK 30 SQ

Se ha añadido el artículo 773330 a favoritos.

El artículo 773330 ha sido añadido a la cesta de compra.

Phasenanschlussstück, Spindel mit Querstift

N.º art. 771316 PAS EK SQ 16

Debe estar registrado para descargar 771316.stp.

Debe estar registrado para descargar 771316.igs.

Debe estar registrado para descargar 771316.jt.

Debe estar registrado para descargar 771316.dwg.

Se ha añadido el artículo 771316 a favoritos.

El artículo 771316 ha sido añadido a la cesta de compra.
