Erdungsstangen für Schaltanlagen

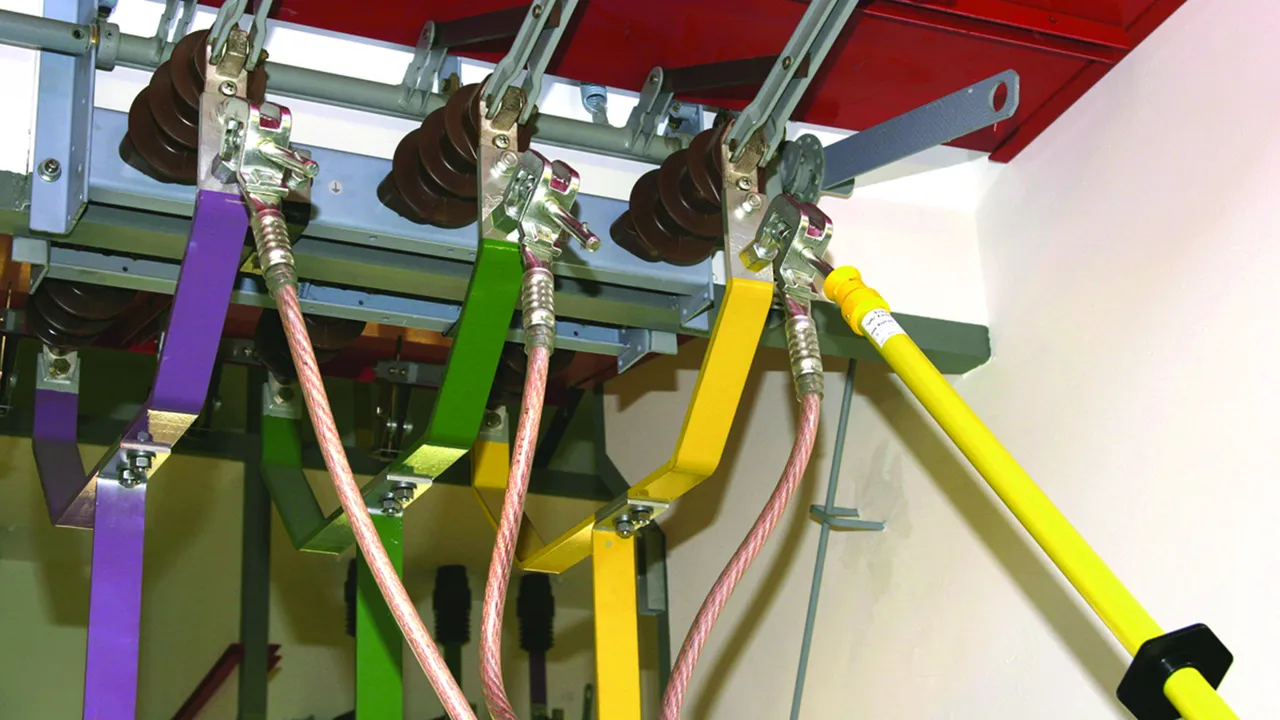

Zum Einbringen von Erdungs- und Kurzschließvorrichtungen
Unterschiedliche Längen
Teilbar für einfachen Transport
Geringes Eigengewicht
Spindel mit Sechskant (SW19) oder Spindel mit Querstift

Detalles

Mit dem Adapter AES SQ SK kann eine Erdungsstange mit Bajonettverriegelung (Spindel mit Querstift) auch für Klemmen mit Spindel mit Sechskant eingesetzt werden.

lorem ipsum — Mit dem Adapter AES SQ SK kann eine Erdungsstange mit Bajonettverriegelung (Spindel mit Querstift) auch für Klemmen mit Spindel mit Sechskant eingesetzt werden.

Bei Erdungsstangen ES STK ist eine einfache Verlängerung der Handhabe über die Steckkupplung möglich.

Sechskantaufnahme

Handhabeabschluss mit Abschlusskappe (Federverriegelung)

2 Productos

N.º art. 761010 ES SK 1000

GTIN 4013364000155, N.º de arancel aduanero (EU): 82055980, Peso bruto: 1480.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm
Höchstzulässige Kopflast	12 kg
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Sechskant (SW19)
Verdrehsichere Steckkupplung inkl. Abschlussteil	Nein
Gerätetyp	Erdungsstange

Se ha añadido el artículo 761010 a favoritos.

Ir a favoritos

El artículo 761010 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 761015 ES SK 1500

GTIN 4013364000162, N.º de arancel aduanero (EU): 82055980, Peso bruto: 2.15 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Gesamtlänge (l_G )	1500 mm
Länge Handhabe (I_H )	930 mm

Gesamtlänge (l_G )	1500 mm
Länge Handhabe (I_H )	930 mm
Höchstzulässige Kopflast	8 kg
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Sechskant (SW19)
Verdrehsichere Steckkupplung inkl. Abschlussteil	Nein
Gerätetyp	Erdungsstange

Se ha añadido el artículo 761015 a favoritos.

Ir a favoritos

El artículo 761015 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Querstiftaufnahme

Handhabeabschluss mit Abschlusskappe (Bajonettverriegelung)

2 Productos

N.º art. 761011 ES SQ 1000

GTIN 4013364000230, N.º de arancel aduanero (EU): 82055980, Peso bruto: 1.55 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm
Höchstzulässige Kopflast	12 kg
Norm	Spindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Nein
Gerätetyp	Erdungsstange

Se ha añadido el artículo 761011 a favoritos.

Ir a favoritos

El artículo 761011 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 761016 ES SQ 1500

GTIN 4013364000247, N.º de arancel aduanero (EU): 82055980, Peso bruto: 2.16 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Gesamtlänge (l_G )	1500 mm
Länge Handhabe (I_H )	930 mm

Gesamtlänge (l_G )	1500 mm
Länge Handhabe (I_H )	930 mm
Höchstzulässige Kopflast	8 kg
Norm	Spindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Nein
Gerätetyp	Erdungsstange

Se ha añadido el artículo 761016 a favoritos.

Ir a favoritos

El artículo 761016 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Sechskantaufnahme und Steckkupplung

Handhabeabschluss mit Kunststoffsteckkupplung zur Handhabeverlängerung (Federverriegelung)

2 Productos

N.º art. 761001 ES SK STK 1000

GTIN 4013364125179, N.º de arancel aduanero (EU): 82055980, Peso bruto: 1058.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm
Höchstzulässige Kopflast	12 kg
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Sechskant (SW19)
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange

Se ha añadido el artículo 761001 a favoritos.

Ir a favoritos

El artículo 761001 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 761003 ES SK STK 2000

GTIN 4013364134348, N.º de arancel aduanero (EU): 82055980, Peso bruto: 1760.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Gesamtlänge (l_G )	2000 mm
Länge Handhabe (I_H )	1430 mm

Gesamtlänge (l_G )	2000 mm
Länge Handhabe (I_H )	1430 mm
Höchstzulässige Kopflast	8 kg
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Sechskant (SW19)
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange

Se ha añadido el artículo 761003 a favoritos.

Ir a favoritos

El artículo 761003 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Querstiftaufnahme und Steckkupplung

Handhabeabschluss mit Kunststoffsteckkupplung zur Handhabeverlängerung (Bajonettverriegelung)

2 Productos

N.º art. 761002 ES SQ STK 1000

GTIN 4013364125186, N.º de arancel aduanero (EU): 82055980, Peso bruto: 900.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm

Gesamtlänge (l_G )	1000 mm
Länge Handhabe (I_H )	430 mm
Höchstzulässige Kopflast	12 kg
Norm	Spindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange

Se ha añadido el artículo 761002 a favoritos.

Ir a favoritos

El artículo 761002 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 761004 ES SQ STK 2000

GTIN 4013364134355, N.º de arancel aduanero (EU): 82055980, Peso bruto: 1.80 kg, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Open PDF

Más información

Datos técnicos

Gesamtlänge (l_G )	2000 mm
Länge Handhabe (I_H )	1430 mm

Gesamtlänge (l_G )	2000 mm
Länge Handhabe (I_H )	1430 mm
Höchstzulässige Kopflast	8 kg
Norm	Spindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange

Se ha añadido el artículo 761004 a favoritos.

Ir a favoritos

El artículo 761004 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Teleskopisch mit Querstiftaufnahme und Steckkupplung

1 Producto

N.º art. 769304 ESTC SQ STK SN7562

GTIN 4013364149144, N.º de arancel aduanero (EU): 82055980, Peso bruto: 3.00 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Gesamtlänge (l_{G max} / I_{G min} )	3040 / 1790 mm
Länge Handhabe (I_H )	900 mm

Gesamtlänge (l_{G max} / I_{G min} )	3040 / 1790 mm
Länge Handhabe (I_H )	900 mm
Höchstzulässige Kopflast (l_{G max} / I_{G min} )	10 / 20 kg
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	43 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange
Werkstoff Schraubkupplung, Kreuzgriff	Al-Legierung

Se ha añadido el artículo 769304 a favoritos.

Ir a favoritos

El artículo 769304 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Zweiteilig mit Sechskantaufnahme

Handhabeabschluss mit Kunststoffsteckkupplung zur Handhabeverlängerung (Federverriegelung)

1 Producto

N.º art. 761070 EST SK STK 920

GTIN 4013364136212, N.º de arancel aduanero (EU): 82055980, Peso bruto: 1300.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Gesamtlänge (l_G )	920 mm
Länge Handhabe (I_H )	415 mm

Gesamtlänge (l_G )	920 mm
Länge Handhabe (I_H )	415 mm
Höchstzulässige Kopflast	20 kg
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 / 43 mm
Aufnahmekopf für	Spindel mit Sechskant (SW19)
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange

Se ha añadido el artículo 761070 a favoritos.

Ir a favoritos

El artículo 761070 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Zweiteilig mit Querstiftaufnahme

Handhabeabschluss mit Kunststoffsteckkupplung zur Handhabeverlängerung (Bajonettverriegelung)

1 Producto

N.º art. 761075 EST SQ STK 920

GTIN 4013364136229, N.º de arancel aduanero (EU): 82055980, Peso bruto: 1300.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Gesamtlänge (l_G )	920 mm
Länge Handhabe (I_H )	415 mm

Gesamtlänge (l_G )	920 mm
Länge Handhabe (I_H )	415 mm
Höchstzulässige Kopflast	20 kg
Norm	Spindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Einsatzort	Innenraum- und Freiluftanlagen
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Durchmesser	30 / 43 mm
Aufnahmekopf für	Spindel mit Querstift
Verdrehsichere Steckkupplung inkl. Abschlussteil	Ja
Gerätetyp	Erdungsstange
