Erdanschlussplatten

Hohe Kurzschlussstromtragfähigkeit der Anschlussplatte
Anschluss der Phasenäste einpolig
Zum Anschluss von einpoligen Erdungs- und Kurzschließvorrichtungen an Umspannern von Oberleitungsmasten oder an Sicherungsträgern
Ausführung für Kugelfestpunkt Ø20 mm, Ø25 mm oder Ringnutbolzen Ø16 mm

Detalles

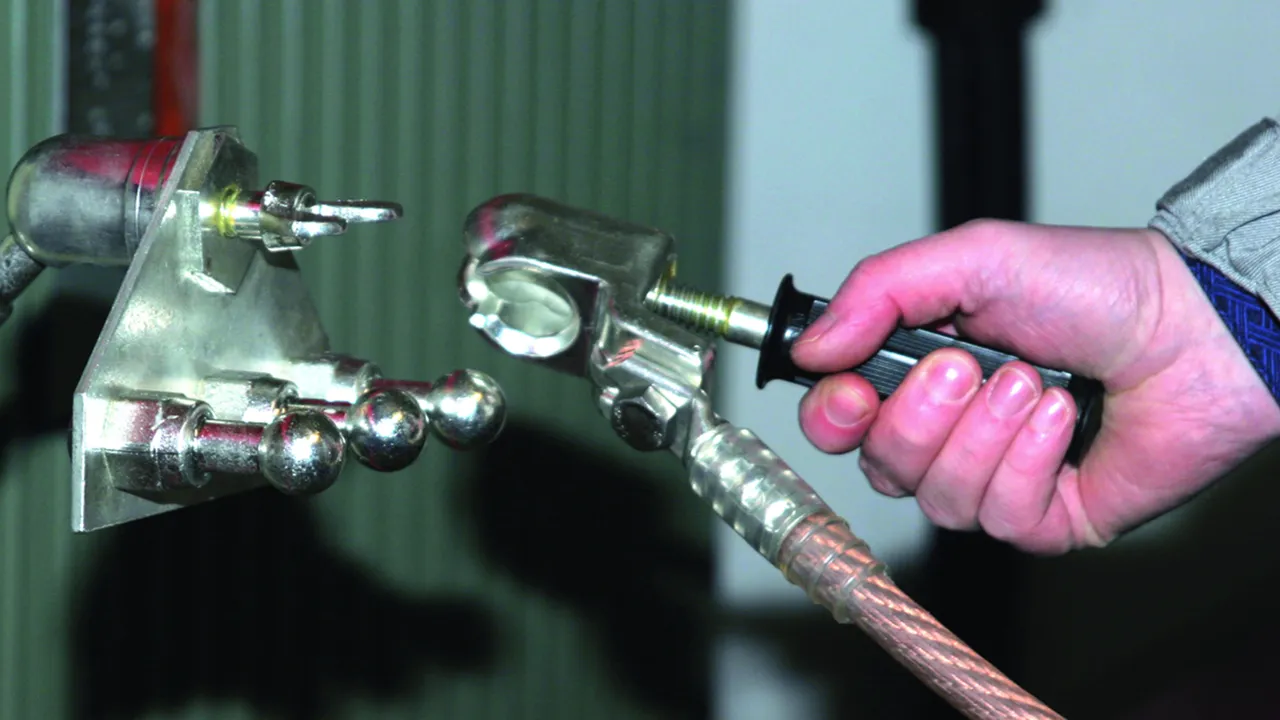

Erdungsfräsklemme mit Verdrehungsschutz montiert auf Erdanschlussplatte.

lorem ipsum — Erdungsfräsklemme mit Verdrehungsschutz montiert auf Erdanschlussplatte.

Mit 3 Kugelfestpunkten und Kugelkopfhaube

2 Productos

N.º art. 728620 EAPA 3 KFP 20 KKH

GTIN 4013364147843, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1085.00 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Open PDF

Más información

Datos técnicos

Festpunkt Ø	20 mm
Max. Seilquerschnitt Cu	120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Festpunkt Ø	20 mm
Max. Seilquerschnitt Cu	120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230) und Festpunkte nach DIN 48088-1
Werkstoff Platte	Aluminium
Werkstoff Festpunkt	E-Cu/gal Sn
Werkstoff Gewindebolzen	NIRO A2-70

Se ha añadido el artículo 728620 a favoritos.

Ir a favoritos

El artículo 728620 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 728625 EAPA 3 KFP 25 KKH

GTIN 4013364147867, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1084.00 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Open PDF

Más información

Datos técnicos

Festpunkt Ø	25 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Festpunkt Ø	25 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230) und Festpunkte nach DIN 48088-1
Werkstoff Platte	Aluminium
Werkstoff Festpunkt	E-Cu/gal Sn
Werkstoff Gewindebolzen	NIRO A2-70

Se ha añadido el artículo 728625 a favoritos.

Ir a favoritos

El artículo 728625 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Mit 3 Kugelfestpunkten

Zur Montage auf Erdanschlussklemmen mit Verdrehungsschutz PK1.

2 Productos

N.º art. 728522 EAPA 3 KFP 20 B13

GTIN 4013364147874, N.º de arancel aduanero (EU): 85359000, Peso bruto: 756.00 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Open PDF

Más información

Datos técnicos

Festpunkt Ø	20 mm
Max. Seilquerschnitt Cu	120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Festpunkt Ø	20 mm
Max. Seilquerschnitt Cu	120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230) und Festpunkte nach DIN 48088-1
Werkstoff Platte	Aluminium
Werkstoff Festpunkt	E-Cu/gal Sn
Werkstoff Gewindebolzen	NIRO A2-70

Se ha añadido el artículo 728522 a favoritos.

Ir a favoritos

El artículo 728522 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 728526 EAPA 3 KFP 25 B13

GTIN 4013364147881, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1014.00 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Open PDF

Más información

Datos técnicos

Festpunkt Ø	25 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Festpunkt Ø	25 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230) und Festpunkte nach DIN 48088-1
Werkstoff Platte	Aluminium
Werkstoff Festpunkt	E-Cu/gal Sn
Werkstoff Gewindebolzen	NIRO A2-70

Se ha añadido el artículo 728526 a favoritos.

Ir a favoritos

El artículo 728526 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Mit 3 Ringnutfestpunkten und Erdanschlussbuchse

1 Producto

N.º art. 728516 EAPA 3 RN 16 EAB

GTIN 4013364147898, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.54 kg, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Open PDF

Más información

Datos técnicos

Festpunkt Ø	16 mm
Max. Seilquerschnitt Cu	95 mm²
Max. Kurzschlussstrom I_k0,5 s	26,5 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA

Festpunkt Ø	16 mm
Max. Seilquerschnitt Cu	95 mm²
Max. Kurzschlussstrom I_k0,5 s	26,5 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230) und Festpunkte nach DIN 48088-1
Werkstoff Platte	Aluminium
Werkstoff Festpunkt	Messing (CuNi2Si) / gal Sn
Werkstoff Gewindebolzen	NIRO A2-70

Se ha añadido el artículo 728516 a favoritos.

Ir a favoritos

El artículo 728516 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Mit 2 Kugelfestpunkten und Kugelkopfhaube

Mit Kugelkopfhaube drehbar, Ø25 mm, mit Handgriff aus Kunststoff.
Zum Zusammenschluss von 2 einpoligen Erdungs- und Kurzschließvorrichtungen und Anschluss an einem Kugelfestpunkt Ø25 mm.

1 Producto

N.º art. 728501 EAP 2 25 KKH HG

GTIN 4013364079618, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1015.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Festpunkt Ø	25 mm
DB Zeichnungs-Nr.	3 Ebgw 01.66
DB Material-Nr.	157 540

Se ha añadido el artículo 728501 a favoritos.

Ir a favoritos

El artículo 728501 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Anschlusslasche mit 1 Kugelfestpunkt

Zum Anschluss an einem Sicherungsträger.

1 Producto

N.º art. 728503 EAP 25 SIT US OL

GTIN 4013364079564, N.º de arancel aduanero (EU): 85359000, Peso bruto: 453.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Festpunkt Ø	25 mm
DB Zeichnungs-Nr.	4 Ebgw 01.60
DB Material-Nr.	157 545

Se ha añadido el artículo 728503 a favoritos.

Ir a favoritos

El artículo 728503 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Anschlusslasche mit 2 Kugelfestpunkten

Zum Anschluss am Masten.

1 Producto

N.º art. 728502 EAP 2 25 MA US OL

GTIN 4013364079571, N.º de arancel aduanero (EU): 85359000, Peso bruto: 708.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Festpunkt Ø	25 mm
DB Zeichnungs-Nr.	3 Ebgw 01.61
DB Material-Nr.	157 548

Se ha añadido el artículo 728502 a favoritos.

Ir a favoritos

El artículo 728502 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
