Stützrohr mit HVI power Leitung

Hochspannungsfeste isolierte Ableitung zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3).
Einsetzbar bis zu einem äquivalenten Trennungsabstand s ≤ 90 cm (in Luft) oder s ≤ 180 cm (fester Baustoff).

Optisch angepasste innenliegende Verlegung der HVI power Leitung im Stützrohr mit geringer Windangriffsfläche.

Die Mindestbestelllänge beträgt 6 m. Die Leitungslänge ist bei Bestellung anzugeben.
Auf Grund der auftragsbezogenen Fertigung (Konfektionierung der Leitungslänge) kann die Leitung nicht zurückgenommen werden.

Leitungslänge bei Bestellung angeben (0,5 m Schritte).

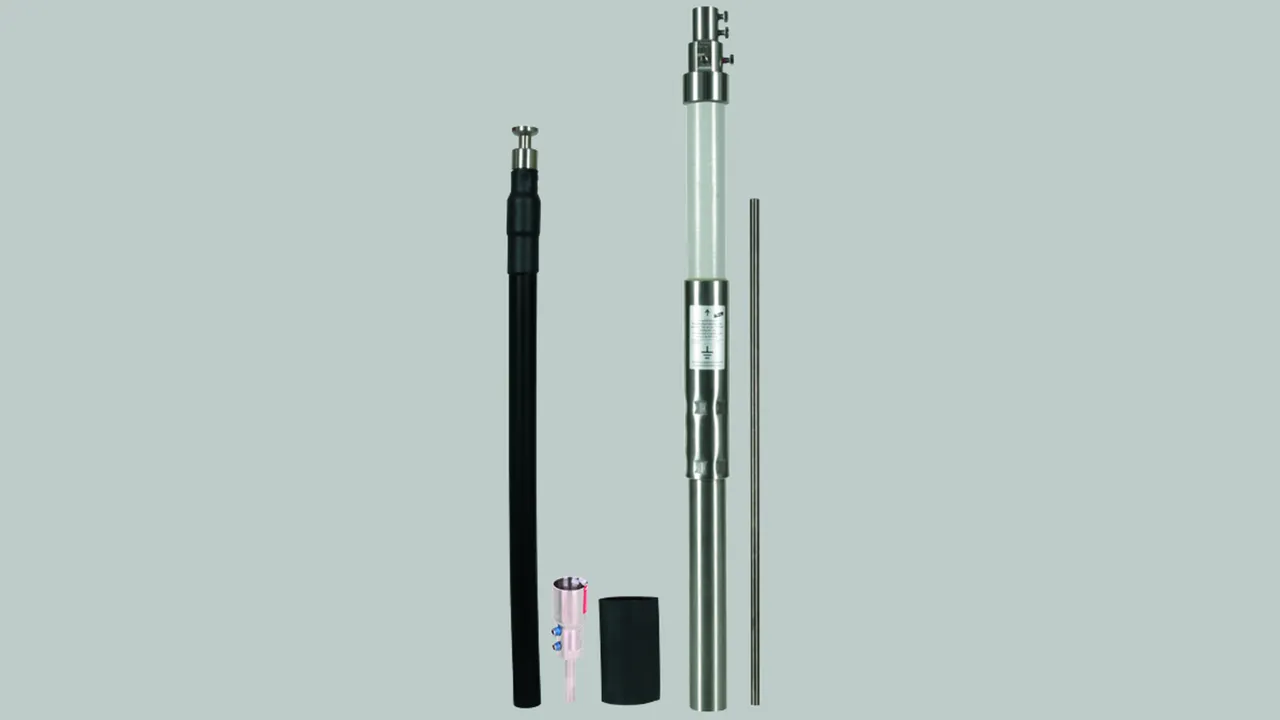

HVI power Leitung im Stützrohr mit Fangspitze

Stützrohr mit innenliegendem Endverschluss und PA-Federelement.
Fangspitze aus NIRO, Ø10 mm, Länge 1000 mm.

1 Producto

N.º art. 819430 HVI P 27 L6M SR3500 FSP1000 GFK V2A

GTIN 4013364152236, N.º de arancel aduanero (EU): 85389099, Peso bruto: 16.00 kg, Empaquetado: 1.00 Stk.

Figuras

Más información

HVI power Leitung im Stützrohr Länge 3500mm GFK / NIRO
HVI power Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung zum Einhalten
des Trennungsabstandes zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 90 cm (in Luft)
oder s =< 180 cm (fester Baustoff).
Die Stützrohre mit HVI power Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI power Leitung im Stützrohr verlegt, mit speziellem innenliegendem
Endverschluss und Fangspitze Ø10 mm Länge 1000 mm.
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 3500 mm
Transportlänge: 3500 mm
Durchmesser Ø Leitung: 27 mm
Farbe Leitung: schwarz ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Max. Bestelllänge: 35 m
Max. freie Länge mit Fangspitze (Wandmontage): 3500 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 3500 mm, 1x HVI power innen) 234 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI P 27 L6M SR3500 FSP1000 GFK V2A
Art.-Nr.: 819430
oder gleichwertig.

Certificados



Datos técnicos

Werkstoff Stützrohr GFK / NIRO
Länge Stützrohr 3500 mm
Transportlänge 3500 mm
Durchmesser Ø Leitung 27 mm
Farbe Leitung schwarz ●
Werkstoff Leiter Cu
Mindestbestelllänge 6 m
Max. Bestelllänge 35 m
Geeignet für Rohraußenverlegung Nein
Max. freie Länge mit Fangspitze (Wandmontage) 3500 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 819430 a favoritos.

Ir a favoritos

El artículo 819430 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

HVI power Leitung im Stützrohr mit Fangstange

Stützrohr mit innenliegendem Endverschluss und PA-Federelement.
Fangstange aus NIRO, Ø22 / 16 / 10 mm, Länge 2500 mm.

2 Productos

N.º art. 819431 HVI P 27 L6M SR3500 FS2500 GFK V2A

GTIN 4013364155442, N.º de arancel aduanero (EU): 85389099, Peso bruto: 17.60 kg, Empaquetado: 1.00 Stk.

Figuras

Más información

HVI power Leitung im Stützrohr mit Fangstange Länge 3500mm GFK / NIRO
HVI power Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung zum Einhalten
des Trennungsabstandes zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 90 cm (in Luft)
oder s =< 180 cm (fester Baustoff).
Die Stützrohre mit HVI power Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI power Leitung im Stützrohr verlegt, mit speziellem innenliegendem
Endverschluss und Fangstange Ø22/16/10 mm Länge 2500 mm
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 3500 mm
Transportlänge: 3500 mm
Durchmesser Ø Leitung: 27 mm
Farbe Leitung: schwarz ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Max. Bestelllänge: 35 m
Max. freie Länge mit Fangstange (Wandmontage): 5000 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 5000 mm, 1x HVI power innen) 163 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI P 27 L6M SR3500 FS2500 GFK V2A
Art.-Nr.: 819431
oder gleichwertig.

Certificados



Datos técnicos

Werkstoff Stützrohr GFK / NIRO
Länge Stützrohr 3500 mm
Transportlänge 3500 mm
Durchmesser Ø Leitung 27 mm
Farbe Leitung schwarz ●
Werkstoff Leiter Cu
Mindestbestelllänge 6 m
Max. Bestelllänge 35 m
Geeignet für Rohraußenverlegung Nein
Max. freie Länge mit Fangstange (Wandmontage) 5000 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 819431 a favoritos.

Ir a favoritos

El artículo 819431 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 819433 HVI P 27 L6M SR5000 FS2500 GFK V2A

GTIN 4013364155459, N.º de arancel aduanero (EU): 85389099, Peso bruto: 21.60 kg, Empaquetado: 1.00 Stk.

Figuras

Más información

HVI power Leitung im Stützrohr mit Fangstange Länge 5000 mm GFK / NIRO
HVI power Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung zum Einhalten
des Trennungsabstandes zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 90 cm (in Luft)
oder s =< 180 cm (fester Baustoff).
Die Stützrohre mit HVI power Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI power Leitung im Stützrohr verlegt, mit speziellem innenliegendem
Endverschluss und Fangstange Ø22/16/10 mm Länge 2500 mm
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 5000 mm
Transportlänge: 5000 mm
Durchmesser Ø Leitung: 27 mm
Farbe Leitung: schwarz ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Max. Bestelllänge: 35 m
Max. freie Länge mit Fangstange (Wandmontage): 5500 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 5500 mm, 1x HVI power innen) 159 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI P 27 L6M SR5000 FS2500 GFK V2A
Art.-Nr.: 819433
oder gleichwertig.

Certificados



Datos técnicos

Werkstoff Stützrohr GFK / NIRO
Länge Stützrohr 5000 mm
Transportlänge 5000 mm
Durchmesser Ø Leitung 27 mm
Farbe Leitung schwarz ●
Werkstoff Leiter Cu
Mindestbestelllänge 6 m
Max. Bestelllänge 35 m
Geeignet für Rohraußenverlegung Nein
Max. freie Länge mit Fangstange (Wandmontage) 5500 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)
