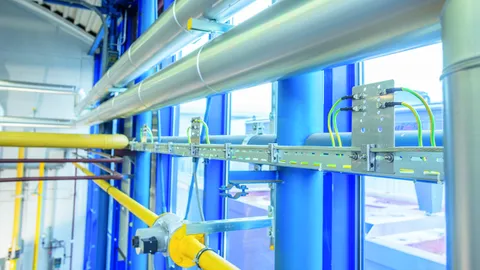

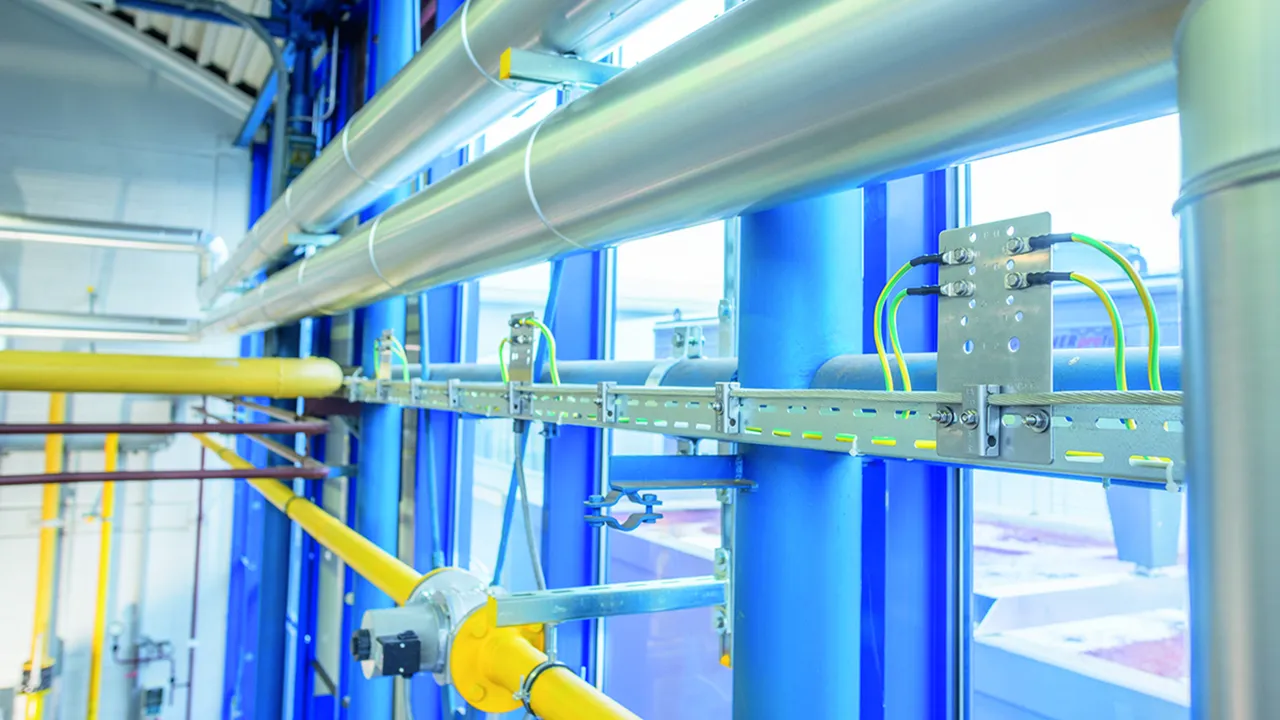

Potentialausgleich an Kabeltragsystemen für Ex-Bereiche Zone 2/22

Das Potentialausgleichssystem wird an Kabeltragsystemen montiert und ermöglicht mit Potentialausgleichsplatten, -klemmen und einem geschlossenen Ringpotentialausgleichsleiter die Einbindung aller leitfähigen Anlagenteile und elektrischen Betriebsmittel in einen Ex-Potentialausgleich. Somit ist eine durchgängige Verbindung gewährleistet.

Información adicional

Temas relacionados

PA-Klemme für Kabelbahnen und PA-Platte

PA-Klemme (PAK) Kabelbahn

Anschluss nur mit Ringpotentialausgleichsleiter (Kupferseil verzinnt)
Befestigung an der seitlich gelochten Kabelbahn oder an der PA-Platte (PAP 1 / PAP 2)
PA-Klemme wird ca. alle 0,5 m montiert

6 Productos

N.º art. 306200 PAK 35 M8 EX KB ER

GTIN 4013364327368, N.º de arancel aduanero (EU): 85359000, Peso bruto: 113.40 g, Empaquetado: 50.00 Stk.

Figuras

Más información

Archivos CAD

Potentialausgleichsklemme für Kabeltragsyteme
Potentialausgleichsklemme für die Verlegung
eines Ringpotentialausgleichsleiter
für die Befestigung als Einzelklemme an der seitlich
gelochten Kabelbahn, Kabelrinne
oder Weitspannkabelbahn mit Lochungen
sowie für die Befestigung an der PA-Platte PAP1-EX-KB-ER
oder PAP2-EX-KB-ER
einsetzbar für Ex-Zone 2/22
Werkstoff: NIRO
Klemmbereich PA-Ringleiter: 35 mm², Cu/gal Sn
Werkstoff-Nr.: 1.4301
EX-Zone: 2/22

Fabrikat: DEHN
Typ: PAK 35 M8 EX KB ER
Art.-Nr.: 306200
oder gleichwertig.

Certificados

Datos técnicos

Werkstoff	NIRO
Anschluss an	PAP 1 EX KB ER bzw. PAP 2 EX KB ER oder Kabelbahn bzw. Weitspannkabelbahn
Klemmbereich PA-Ringleiter	35 mm², Cu /gal Sn
Schraube	M8 x 40 mm
Werkstoff Schraube / Mutter	NIRO
Werkstoff-Nr.	1.4301
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Werkstoff	NIRO
Anschluss an	PAP 1 EX KB ER bzw. PAP 2 EX KB ER oder Kabelbahn bzw. Weitspannkabelbahn
Klemmbereich PA-Ringleiter	35 mm², Cu /gal Sn
Schraube	M8 x 40 mm
Werkstoff Schraube / Mutter	NIRO
Werkstoff-Nr.	1.4301
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Se ha añadido el artículo 306200 a favoritos.

Ir a favoritos

El artículo 306200 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 306201 PAK 50 M8 EX KB ER

GTIN 4013364327375, N.º de arancel aduanero (EU): 85359000, Peso bruto: 128.80 g, Empaquetado: 50.00 Stk.

Figuras

Más información

Archivos CAD

Potentialausgleichsklemme für Kabeltragsyteme
Potentialausgleichsklemme für die Verlegung
eines Ringpotentialausgleichsleiter
für die Befestigung als Einzelklemme an der seitlich
gelochten Kabelbahn, Kabelrinne
oder Weitspannkabelbahn mit Lochungen
sowie für die Befestigung an der PA-Platte PAP1-EX-KB-ER
oder PAP2-EX-KB-ER
einsetzbar für Ex-Zone 2/22
Werkstoff: NIRO
Klemmbereich PA-Ringleiter: 50 mm², Cu/gal Sn
Werkstoff-Nr.: 1.4301
EX-Zone: 2/22

Fabrikat: DEHN
Typ: PAK 50 M8 EX KB ER
Art.-Nr.: 306201
oder gleichwertig.

Certificados

Datos técnicos

Werkstoff	NIRO
Anschluss an	PAP 1 EX KB ER bzw. PAP 2 EX KB ER oder Kabelbahn bzw. Weitspannkabelbahn
Klemmbereich PA-Ringleiter	50 mm², Cu /gal Sn
Schraube	M8 x 40 mm
Werkstoff Schraube / Mutter	NIRO
Werkstoff-Nr.	1.4301
EX-Zone	2/22

Se ha añadido el artículo 306201 a favoritos.

Ir a favoritos

El artículo 306201 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 306202 PAK 70 M8 EX KB ER

GTIN 4013364327351, N.º de arancel aduanero (EU): 85359000, Peso bruto: 110.00 g, Empaquetado: 50.00 Stk.

Figuras

Más información

Archivos CAD

Potentialausgleichsklemme für Kabeltragsyteme
Potentialausgleichsklemme für die Verlegung
eines Ringpotentialausgleichsleiter
für die Befestigung als Einzelklemme an der seitlich
gelochten Kabelbahn, Kabelrinne
oder Weitspannkabelbahn mit Lochungen
sowie für die Befestigung an der PA-Platte PAP1-EX-KB-ER
oder PAP2-EX-KB-ER
einsetzbar für Ex-Zone 2/22
Werkstoff: NIRO
Klemmbereich PA-Ringleiter: 70 mm², Cu/gal Sn
Werkstoff-Nr.: 1.4301
EX-Zone: 2/22

Fabrikat: DEHN
Typ: PAK 70 M8 EX KB ER
Art.-Nr.: 306202
oder gleichwertig.

Certificados

Datos técnicos

Werkstoff	NIRO
Anschluss an	PAP 1 EX KB ER bzw. PAP 2 EX KB ER oder Kabelbahn bzw. Weitspannkabelbahn
Klemmbereich PA-Ringleiter	70 mm², Cu /gal Sn
Schraube	M8 x 40 mm
Werkstoff Schraube / Mutter	NIRO
Werkstoff-Nr.	1.4301
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Werkstoff	NIRO
Anschluss an	PAP 1 EX KB ER bzw. PAP 2 EX KB ER oder Kabelbahn bzw. Weitspannkabelbahn
Klemmbereich PA-Ringleiter	70 mm², Cu /gal Sn
Schraube	M8 x 40 mm
Werkstoff Schraube / Mutter	NIRO
Werkstoff-Nr.	1.4301
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Se ha añadido el artículo 306202 a favoritos.

Ir a favoritos

El artículo 306202 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 306204 PAK 35 M6 EX KB ER

GTIN 4013364336766, N.º de arancel aduanero (EU): 85359000, Peso bruto: 98.20 g, Empaquetado: 50.00 Stk.

Figuras

Más información

Archivos CAD

Certificados

Datos técnicos

Werkstoff	NIRO
Anschluss an	PAP 1 EX KB ER bzw. PAP 2 EX KB ER oder Kabelbahn bzw. Weitspannkabelbahn
Klemmbereich PA-Ringleiter	35 mm², Cu /gal Sn
Schraube	M6 x 35 mm
Werkstoff Schraube / Mutter	NIRO
Werkstoff-Nr.	1.4301
EX-Zone	2/22

Se ha añadido el artículo 306204 a favoritos.

Ir a favoritos

El artículo 306204 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 306205 PAK 50 M6 EX KB ER

GTIN 4013364336773, N.º de arancel aduanero (EU): 85359000, Peso bruto: 95.60 g, Empaquetado: 50.00 Stk.

Figuras

Más información

Archivos CAD

Potentialausgleichsklemme für Kabeltragsyteme
Potentialausgleichsklemme für die Verlegung
eines Ringpotentialausgleichsleiter
für die Befestigung als Einzelklemme an der seitlich
gelochten Kabelbahn, Kabelrinne
oder Weitspannkabelbahn mit Lochungen
sowie für die Befestigung an der PA-Platte PAP1-EX-KB-ER
oder PAP2-EX-KB-ER
einsetzbar für Ex-Zone 2/22
Werkstoff: NIRO
Klemmbereich PA-Ringleiter: 50 mm², Cu/gal Sn
Werkstoff-Nr.: 1.4301
EX-Zone: 2/22

Fabrikat: DEHN
Typ: PAK 50 M6 EX KB ER
Art.-Nr.: 306205
oder gleichwertig.

Certificados

Datos técnicos

Werkstoff	NIRO
Anschluss an	PAP 1 EX KB ER bzw. PAP 2 EX KB ER oder Kabelbahn bzw. Weitspannkabelbahn
Klemmbereich PA-Ringleiter	50 mm², Cu /gal Sn
Schraube	M6 x 35 mm
Werkstoff Schraube / Mutter	NIRO
Werkstoff-Nr.	1.4301
EX-Zone	2/22

Se ha añadido el artículo 306205 a favoritos.

Ir a favoritos

El artículo 306205 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 306206 PAK 70 M6 EX KB ER

GTIN 4013364336780, N.º de arancel aduanero (EU): 85359000, Peso bruto: 94.20 g, Empaquetado: 50.00 Stk.

Figuras

Más información

Archivos CAD

Potentialausgleichsklemme für Kabeltragsyteme
Potentialausgleichsklemme für die Verlegung
eines Ringpotentialausgleichsleiter
für die Befestigung als Einzelklemme an der seitlich
gelochten Kabelbahn, Kabelrinne
oder Weitspannkabelbahn mit Lochungen
sowie für die Befestigung an der PA-Platte PAP1-EX-KB-ER
oder PAP2-EX-KB-ER
einsetzbar für Ex-Zone 2/22
Werkstoff: NIRO
Klemmbereich PA-Ringleiter: 70 mm², Cu/gal Sn
Werkstoff-Nr.: 1.4301
EX-Zone: 2/22

Fabrikat: DEHN
Typ: PAK 70 M6 EX KB ER
Art.-Nr.: 306206
oder gleichwertig.

Certificados

Datos técnicos

Werkstoff	NIRO
Anschluss an	PAP 1 EX KB ER bzw. PAP 2 EX KB ER oder Kabelbahn bzw. Weitspannkabelbahn
Klemmbereich PA-Ringleiter	70 mm², Cu /gal Sn
Schraube	M6 x 35 mm
Werkstoff Schraube / Mutter	NIRO
Werkstoff-Nr.	1.4301
EX-Zone	2/22

Se ha añadido el artículo 306206 a favoritos.

Ir a favoritos

El artículo 306206 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

PA-Klemme für Gitterbahnen

PA-Klemme (PAK) Gitterbahn

Anschluss nur mit Ringpotentialausgleichsleiter 35 mm², Art.-Nr.832 838 (Kupferseil verzinnt)
Befestigung an der Gitterbahn oder an der PA-Platte (PAP 1 / PAP 2)
PA-Klemme wird ca. alle 0,5 m montiert

1 Producto

N.º art. 306203 PAK 35 M8 EX GI ER

GTIN 4013364327382, N.º de arancel aduanero (EU): 85359000, Peso bruto: 128.80 g, Empaquetado: 50.00 Stk.

Figuras

Más información

Archivos CAD

Potentialausgleichsklemme für Kabeltragsyteme
Potentialausgleichsklemme für die Verlegung
eines Ringpotentialausgleichsleiter
für die Befestigung als Einzelklemme
seitlich an der Gitterbahn
sowie für die Befestigung an der PA-Platte PAP1-EX-GI-ER
oder PAP2-EX-GI-ER
einsetzbar für Ex-Zone 2/22
Werkstoff: NIRO
Klemmbereich PA-Ringleiter: 35 mm², Cu/gal Sn
Werkstoff-Nr.: 1.4301
EX-Zone: 2/22

Fabrikat: DEHN
Typ: PAK 35 M8 EX GI ER
Art.-Nr.: 306203
oder gleichwertig.

Certificados

Datos técnicos

Werkstoff	NIRO
Anschluss an	PAP 1 EX GI ER bzw. PAP 2 EX GI ER oder Gitterbahn
Klemmbereich PA-Ringleiter	35 mm², Cu/gal Sn
Schraube	M8 x 40 mm
Werkstoff Schraube / Mutter	NIRO
Werkstoff-Nr.	1.4301
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Werkstoff	NIRO
Anschluss an	PAP 1 EX GI ER bzw. PAP 2 EX GI ER oder Gitterbahn
Klemmbereich PA-Ringleiter	35 mm², Cu/gal Sn
Schraube	M8 x 40 mm
Werkstoff Schraube / Mutter	NIRO
Werkstoff-Nr.	1.4301
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Se ha añadido el artículo 306203 a favoritos.

Ir a favoritos

El artículo 306203 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

PA-Platte für Kabelbahnen

PA-Platte (PAP) Kabelbahn

Aufnahme der PA-Klemme (PAK) für den Ringpotentialausgleichsleiter (Kupferseil verzinnt)
Befestigung an der seitlich gelochten Kabelbahn

2 Productos

N.º art. 306210 PAP 1 EX KB ER

GTIN 4013364327399, N.º de arancel aduanero (EU): 85359000, Peso bruto: 374.00 g, Empaquetado: 15.00 Stk.

Figuras

Más información

Archivos CAD

Potentialausgleichsplatte für Kabeltragsyteme
Potentialausgleichsplatte für den Anschluss
an der seitlich gelochten Kabelbahn, Kabelrinne
oder Weitspannkabelbahn mit Lochungen
zur Aufnahme der PA Klemme für Kabelbahnen (KB)
einsetzbar für Ex-Zone 2/22
Werkstoff: NIRO
Anschlussbohrungen für PA-Leiter mit Kabelschuh: 3x Ø11 mm, 3x Ø9 mm, Zugentlastung 3x Seilklemme M6
EX-Zone: 2/22

Fabrikat: DEHN
Typ: PAP 1 EX KB ER
Art.-Nr.: 306210
oder gleichwertig.

Certificados

Datos técnicos

Werkstoff	NIRO
Abmessung	120 x 180 mm
Anschlussbohrungen für PA-Leiter mit Kabelschuh	3x Ø11 mm, 3x Ø9 mm, Zugentlastung 3x Seilklemme M6
Anschlussmöglichkeiten für PA-Klemmen	PAK ... EX KB ER
Befestigungsbohrungen für Kabelbahn	[4x] 9 x 20 / [1x] 9 x 9 mm
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Werkstoff	NIRO
Abmessung	120 x 180 mm
Anschlussbohrungen für PA-Leiter mit Kabelschuh	3x Ø11 mm, 3x Ø9 mm, Zugentlastung 3x Seilklemme M6
Anschlussmöglichkeiten für PA-Klemmen	PAK ... EX KB ER
Befestigungsbohrungen für Kabelbahn	[4x] 9 x 20 / [1x] 9 x 9 mm
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Se ha añadido el artículo 306210 a favoritos.

Ir a favoritos

El artículo 306210 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 306211 PAP 2 EX KB ER

GTIN 4013364327405, N.º de arancel aduanero (EU): 85359000, Peso bruto: 401.00 g, Empaquetado: 15.00 Stk.

Figuras

Más información

Archivos CAD

Potentialausgleichsplatte für Kabeltragsyteme
Potentialausgleichsplatte für den Anschluss
an der seitlich gelochten Kabelbahn, Kabelrinne
oder Weitspannkabelbahn mit Lochungen
zur Aufnahme der PA Klemme für Kabelbahnen (KB)
einsetzbar für Ex-Zone 2/22
Werkstoff: NIRO
Anschlussbohrungen für PA-Leiter mit Kabelschuh: 2x Ø11 mm, 12x Ø7 mm
EX-Zone: 2/22

Fabrikat: DEHN
Typ: PAP 2 EX KB ER
Art.-Nr.: 306211
oder gleichwertig.

Certificados

Datos técnicos

Werkstoff	NIRO
Abmessung	120 x 195 mm
Anschlussbohrungen für PA-Leiter mit Kabelschuh	2x Ø11 mm, 12x Ø7 mm
Anschlussmöglichkeiten für PA-Klemmen	PAK ... EX KB ER
Befestigungsbohrungen für Kabelbahn	[4x] 9 x 20 / [1x] 9 x 9 mm
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Werkstoff	NIRO
Abmessung	120 x 195 mm
Anschlussbohrungen für PA-Leiter mit Kabelschuh	2x Ø11 mm, 12x Ø7 mm
Anschlussmöglichkeiten für PA-Klemmen	PAK ... EX KB ER
Befestigungsbohrungen für Kabelbahn	[4x] 9 x 20 / [1x] 9 x 9 mm
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Se ha añadido el artículo 306211 a favoritos.

Ir a favoritos

El artículo 306211 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

PA-Platte für Gitterbahnen

PA-Platte (PAP) Gitterbahn

Aufnahme der PA-Klemme (PAK) für den Ringpotentialausgleichsleiter (Kupferseil verzinnt)
Befestigung an der Gitterbahn

2 Productos

N.º art. 306212 PAP 1 EX GI ER

GTIN 4013364327412, N.º de arancel aduanero (EU): 85359000, Peso bruto: 384.00 g, Empaquetado: 15.00 Stk.

Figuras

Más información

Archivos CAD

Potentialausgleichsplatte für Kabeltragsyteme
Potentialausgleichsplatte für den Anschluss
an Gitterbahnen und
zur Aufnahme der PA Klemme für Gitterbahnen (GI)
einsetzbar für Ex-Zone 2/22
Werkstoff: NIRO
Anschlussbohrungen für PA-Leiter mit Kabelschuh: 3x Ø11 mm, 3x Ø9 mm, Zugentlastung 3x Seilklemme M6
EX-Zone: 2/22

Fabrikat: DEHN
Typ: PAP 1 EX GI ER
Art.-Nr.: 306212
oder gleichwertig.

Certificados

Datos técnicos

Werkstoff	NIRO
Abmessung	120 x 180 mm
Anschlussbohrungen für PA-Leiter mit Kabelschuh	3x Ø11 mm, 3x Ø9 mm, Zugentlastung 3x Seilklemme M6
Anschlussmöglichkeiten für PA-Klemmen	PAK ... EX KB ER
Befestigungsbohrungen für Gitterbahn	Gitterbahn [4x] 9 x 20 / [1x] 9 x 9 mm
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Werkstoff	NIRO
Abmessung	120 x 180 mm
Anschlussbohrungen für PA-Leiter mit Kabelschuh	3x Ø11 mm, 3x Ø9 mm, Zugentlastung 3x Seilklemme M6
Anschlussmöglichkeiten für PA-Klemmen	PAK ... EX KB ER
Befestigungsbohrungen für Gitterbahn	Gitterbahn [4x] 9 x 20 / [1x] 9 x 9 mm
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Se ha añadido el artículo 306212 a favoritos.

Ir a favoritos

El artículo 306212 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 306213 PAP 2 EX GI ER

GTIN 4013364327429, N.º de arancel aduanero (EU): 85359000, Peso bruto: 391.50 g, Empaquetado: 15.00 Stk.

Figuras

Más información

Archivos CAD

Potentialausgleichsplatte für Kabeltragsyteme
Potentialausgleichsplatte für den Anschluss
an Gitterbahnen und
zur Aufnahme der PA Klemme für Gitterbahnen (GI)
einsetzbar für Ex-Zone 2/22
Werkstoff: NIRO
Anschlussbohrungen für PA-Leiter mit Kabelschuh: 2x Ø11 mm, 12x Ø7 mm
EX-Zone: 2/22

Fabrikat: DEHN
Typ: PAP 2 EX GI ER
Art.-Nr.: 306213
oder gleichwertig.

Certificados

Datos técnicos

Werkstoff	NIRO
Abmessung	120 x 195 mm
Anschlussbohrungen für PA-Leiter mit Kabelschuh	2x Ø11 mm, 12x Ø7 mm
Anschlussmöglichkeiten für PA-Klemmen	PAK ... EX KB ER
Befestigungsbohrungen für Gitterbahn	[4x] 9 x 20 / [1x] 9 x 9 mm
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Werkstoff	NIRO
Abmessung	120 x 195 mm
Anschlussbohrungen für PA-Leiter mit Kabelschuh	2x Ø11 mm, 12x Ø7 mm
Anschlussmöglichkeiten für PA-Klemmen	PAK ... EX KB ER
Befestigungsbohrungen für Gitterbahn	[4x] 9 x 20 / [1x] 9 x 9 mm
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Se ha añadido el artículo 306213 a favoritos.

Ir a favoritos

El artículo 306213 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

PA-Rohrschellen

PA-Rohrschelle (SBD 60 PAK 35)

Anschluss nur mit Ringpotentialausgleichsleiter 35 mm², Art.-Nr.832 838 (Kupferseil verzinnt)
Befestigung an Rundrohr DN50 (60 mm)
PA-Klemme wird ca. alle 0,5 m montiert

1 Producto

N.º art. 306220 SBD 60 PAK 35 EX ER

GTIN 4013364327436, N.º de arancel aduanero (EU): 85359000, Peso bruto: 408.00 g, Empaquetado: 50.00 Stk.

Figuras

Más información

Archivos CAD

Potentialausgleichsrohrschelle für Kabeltragsyteme
Potentialausgleichsrohrschelle
mit Klemme für die Verlegung
eines Ringpotentialausgleichsleiter
an Rundrohr DN50
einsetzbar für Ex-Zone 2/22
Werkstoff: NIRO
Klemmbereich PA-Ringleiter: 35 mm², Cu/gal Sn
EX-Zone: 2/22

Fabrikat: DEHN
Typ: SBD 60 PAK 35 EX ER
Art.-Nr.: 306220
oder gleichwertig.

Certificados

Datos técnicos

Werkstoff	NIRO
Abmessung	Ø60 mm
Klemmbereich PA-Ringleiter	35 mm², Cu /gal Sn
EX-Zone	2/22

Se ha añadido el artículo 306220 a favoritos.

Ir a favoritos

El artículo 306220 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Seilklemme

Seilklemme als Zugentlastung bei der Verlegung von Kupferseil an der Potentialausgleichsplatte PAP1 EX KB ER bzw. PAP1 EX GI ER.

2 Productos

N.º art. 306230 MPE S 35 ER

GTIN 4013364327443, N.º de arancel aduanero (EU): 85359000, Peso bruto: 10.60 g, Empaquetado: 10.00 Stk.

Figuras

Open PDF

Más información

Seilklemme für Kabeltragsyteme
Seilklemme zur Zugentlastung
bei der Verlegung von
Kupferseilseil an der
Potentialausgleichsplatte
PAP1-EX-KB-ER bzw. PAP1-EX-GI-ER

Werkstoff: NIRO
Klemmbereich Kupferseil: 35 mm²
EX-Zone: 2/22

Fabrikat: DEHN
Typ: MPE S 35 ER
Art.-Nr.: 306230
oder gleichwertig.

Certificados

Datos técnicos

Werkstoff	NIRO
Anschluss an	PAP1 EX KB ER bzw. PAP1 EX GI ER
Klemmbereich Kupferseil	35 mm²
EX-Zone	2/22

Se ha añadido el artículo 306230 a favoritos.

Ir a favoritos

El artículo 306230 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 306231 MPE S 50/70 ER

GTIN 4013364327450, N.º de arancel aduanero (EU): 85359000, Peso bruto: 12.40 g, Empaquetado: 10.00 Stk.

Figuras

Open PDF

Más información

Seilklemme für Kabeltragsyteme
Seilklemme zur Zugentlastung
bei der Verlegung von
Kupferseilseil an der
Potentialausgleichsplatte
PAP1-EX-KB-ER bzw. PAP1-EX-GI-ER
Werkstoff: NIRO
Klemmbereich Kupferseil: 50 bzw. 70 mm²
EX-Zone: 2/22

Fabrikat: DEHN
Typ: MPE S 50/70 ER
Art.-Nr.: 306231
oder gleichwertig.

Certificados

Datos técnicos

Werkstoff	NIRO
Anschluss an	PAP1 EX KB ER bzw. PAP1 EX GI ER
Klemmbereich Kupferseil	50 bzw. 70 mm²
EX-Zone	2/22

Se ha añadido el artículo 306231 a favoritos.

Ir a favoritos

El artículo 306231 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Sicherungsmutter

Sicherungsmutter für Seilklemmen (MPE S 35 ER und MPE S 50/70 ER).

1 Producto

N.º art. 306240 SM SS M6 ER

GTIN 4013364327467, N.º de arancel aduanero (EU): 85359000, Peso bruto: 2.25 g, Empaquetado: 20.00 Stk.

Figuras

Más información

Schraube M6 NIRO
Schraubensicherung M6 gegen
unbeabsichtigtes Lösen oder Lockern
durch Vibrationen (Selbstsichernd)
für Seilklemme MPE S 35 ER bzw. MPE S 50/70 ER
Werkstoff: NIRO
EX-Zone: 2/22

Fabrikat: DEHN
Typ: SM SS M6 ER
Art.-Nr.: 306240
oder gleichwertig.

Certificados

Datos técnicos

Werkstoff	NIRO
Ausführung	M6
EX-Zone	2/22

Se ha añadido el artículo 306240 a favoritos.

Ir a favoritos

El artículo 306240 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Sechskantmutter

Mutter für Seilklemmen (MPE S 35 ER und MPE S 50/70 ER).

1 Producto

N.º art. 505901 SKM M6 DIN 934 V2A

GTIN 4013364019355, N.º de arancel aduanero (EU): 73181639, Peso bruto: 2.10 g, Empaquetado: 20.00 Stk.

Figuras

Más información

Schraube M6 NIRO
Schraubensicherung M6 gegen
unbeabsichtigtes Lösen oder Lockern
durch Vibrationen (Selbstsichernd)
für Seilklemme MPE S 35 ER bzw. MPE S 50/70 ER
Werkstoff: NIRO

Fabrikat: DEHN
Typ: SKM M6 DIN 934 V2A
Art.-Nr.: 505901
oder gleichwertig.

Certificados

Datos técnicos

Werkstoff	NIRO
Ausführung	M6

Se ha añadido el artículo 505901 a favoritos.

Ir a favoritos

El artículo 505901 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Federring

Federring für Seilklemmen (MPE S 35 ER und MPE S 50/70 ER).

1 Producto

N.º art. 524906 FR A6 V2A

GTIN 4013364004009, N.º de arancel aduanero (EU): 73182100, Peso bruto: 1.00 g, Empaquetado: 20.00 Stk.

Figuras

Más información

Schraube M6 NIRO
Schraubensicherung M6 gegen
unbeabsichtigtes Lösen oder Lockern
durch Vibrationen (Selbstsichernd)
für Seilklemme MPE S 35 ER bzw. MPE S 50/70 ER
Werkstoff: NIRO

Fabrikat: DEHN
Typ: FR A6 V2A
Art.-Nr.: 524906
oder gleichwertig.

Certificados

Datos técnicos

Werkstoff	NIRO
Ausführung	A6

Se ha añadido el artículo 524906 a favoritos.

Ir a favoritos

El artículo 524906 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Potentialausgleich an Kabeltragsystemen für Ex-Bereiche Zone 2/22

Información adicional

PA-Klemme für Kabelbahnen und PA-Platte

N.º art. 306200 PAK 35 M8 EX KB ER

Debe estar registrado para descargar 306200.stp.

Debe estar registrado para descargar 306200.igs.

Debe estar registrado para descargar 306200.jt.

Debe estar registrado para descargar 306200.dwg.

Debe estar registrado para descargar 306200m_D.dxf.

Se ha añadido el artículo 306200 a favoritos.

El artículo 306200 ha sido añadido a la cesta de compra.

N.º art. 306201 PAK 50 M8 EX KB ER

Debe estar registrado para descargar 306201.stp.

Debe estar registrado para descargar 306201.igs.

Debe estar registrado para descargar 306201.jt.

Debe estar registrado para descargar 306201.dwg.

Debe estar registrado para descargar 306201m_D.dxf.

Se ha añadido el artículo 306201 a favoritos.

El artículo 306201 ha sido añadido a la cesta de compra.

N.º art. 306202 PAK 70 M8 EX KB ER

Debe estar registrado para descargar 306202.stp.

Debe estar registrado para descargar 306202.igs.

Debe estar registrado para descargar 306202.jt.

Debe estar registrado para descargar 306202.dwg.

Debe estar registrado para descargar 306202m_D.dxf.

Se ha añadido el artículo 306202 a favoritos.

El artículo 306202 ha sido añadido a la cesta de compra.

N.º art. 306204 PAK 35 M6 EX KB ER

Debe estar registrado para descargar 306204.stp.

Debe estar registrado para descargar 306204.igs.

Debe estar registrado para descargar 306204.jt.

Debe estar registrado para descargar 306204.dwg.

Debe estar registrado para descargar 306204m_D.dxf.

Se ha añadido el artículo 306204 a favoritos.

El artículo 306204 ha sido añadido a la cesta de compra.

N.º art. 306205 PAK 50 M6 EX KB ER

Debe estar registrado para descargar 306205.stp.

Debe estar registrado para descargar 306205.igs.

Debe estar registrado para descargar 306205.jt.

Debe estar registrado para descargar 306205.dwg.

Debe estar registrado para descargar 306205m_D.dxf.

Se ha añadido el artículo 306205 a favoritos.

El artículo 306205 ha sido añadido a la cesta de compra.

N.º art. 306206 PAK 70 M6 EX KB ER

Debe estar registrado para descargar 306206.stp.

Debe estar registrado para descargar 306206.igs.

Debe estar registrado para descargar 306206.jt.

Debe estar registrado para descargar 306206.dwg.

Debe estar registrado para descargar 306206m_D.dxf.

Se ha añadido el artículo 306206 a favoritos.

El artículo 306206 ha sido añadido a la cesta de compra.

PA-Klemme für Gitterbahnen

N.º art. 306203 PAK 35 M8 EX GI ER

Debe estar registrado para descargar 306203.stp.

Debe estar registrado para descargar 306203.igs.

Debe estar registrado para descargar 306203.jt.

Debe estar registrado para descargar 306203.dwg.

Debe estar registrado para descargar 306203m_D.dxf.

Se ha añadido el artículo 306203 a favoritos.

El artículo 306203 ha sido añadido a la cesta de compra.

PA-Platte für Kabelbahnen

N.º art. 306210 PAP 1 EX KB ER

Debe estar registrado para descargar 306210.stp.

Debe estar registrado para descargar 306210.igs.

Debe estar registrado para descargar 306210.jt.

Debe estar registrado para descargar 306210.dwg.

Debe estar registrado para descargar 306210m_D.dxf.

Se ha añadido el artículo 306210 a favoritos.

El artículo 306210 ha sido añadido a la cesta de compra.

N.º art. 306211 PAP 2 EX KB ER

Debe estar registrado para descargar 306211.stp.

Debe estar registrado para descargar 306211.igs.

Debe estar registrado para descargar 306211.jt.

Debe estar registrado para descargar 306211.dwg.

Debe estar registrado para descargar 306211m_D.dxf.

Se ha añadido el artículo 306211 a favoritos.

El artículo 306211 ha sido añadido a la cesta de compra.

PA-Platte für Gitterbahnen

N.º art. 306212 PAP 1 EX GI ER

Debe estar registrado para descargar 306212.stp.
