HVI-leder light

HVI light-lederen muliggør installationer, uden at der oprettes forbindelse til potentialudligningen på en bygning for enden af tilpasningsområdet.

HVI light-lederen er et supplement til den velkendte HVI-leder. Tilkoblingspunktet skal f.eks. udføres defineret på trefoden, uden at der er behov for en potentialudligning (funktionsjordingsleder). Det giver enklere monteringsmuligheder og dermed store tidsbesparelser i forbindelse med monteringen.

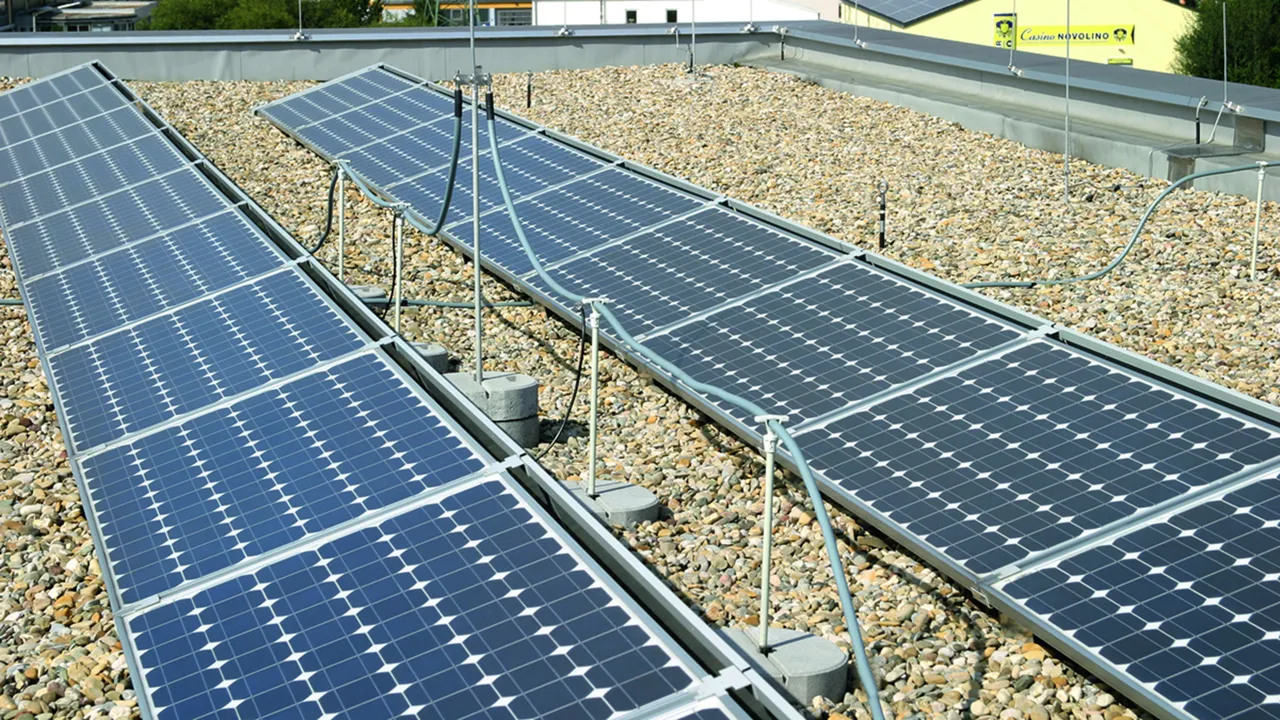

Nu om dage er bygningernes tagareal tit det sidste installationsniveau. Trods faren for eventuelle lynnedslag monteres rørledninger, elektriske og informationstekniske systemer samt solcelleanlæg på tagarealet. Alle disse systemer har ledende forbindelser ind i bygningsstrukturen. På den måde kan lyndelstrømme komme ind i bygningen, hvor de påvirker følsomt elektrisk/elektronisk udstyr eller helt ødelægger dette. Med isolerede indfangersystemer undgås det, at lyndelstrømme spredes til bygningens indre.

HVI light-lederen er det system, der skal anvendes til overholdelse af separationsafstanden på flade tage. Takket være HVI light-lederens højspændingssikre isolering undgås ukontrollerede overslag, f.eks. gennem tagdækningen til underliggende metalliske eller elektriske dele.

Højspændingssikker, isoleret HVI light-leder til overholdelse af separationsafstanden til elektrisk ledende dele iht. DIN EN 62305-3 (VDE 0185-305-3).
Til brug ved tilsvarende separationsafstand s ≤ 45 cm (i luft) eller s ≤ 90 cm (solidt byggemateriale).

HVI light-lederen opfylder kravene iht. DIN IEC/TS 62561-8 (VDE V 0185-561-8).

Tag højde for forarbejdningstemperatur på -5 til +40 °C og det permanente temperaturområde (ved permanent installation) på -30 til +70 °C.

HVI light-leder på tromle (100 m)

HVI-leder light leveres i længde af 100 m på en engangstromle af krydsfiner (diameter ca. 800 mm, bredde ca. 485 mm) med en unbrakonøgle inkluderet.

1 Producto

N.º art. 819125 HVI LI 45 20 L100M GR

GTIN 4013364118416, N.º de arancel aduanero (EU): 85446010, Peso bruto: 520.00 g/m, Empaquetado: 100.00 m

Figuras

Más información

HVI light-leder Cu (på tromle)
HVI light-leder
System til overholdelse af separationsafstanden på flade tage.
Takket være HVI light-lederens højspændingssikre isolering
undgås ukontrollerede overslag,
f.eks. gennem tagdækningen til underliggende
metalliske eller elektriske dele.
Højspændingssikker, isoleret HVI light-leder til overholdelse af
separationsafstanden til elektrisk
ledende dele iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 45 cm (i luft)
eller s =< 90 cm (fast materiale).
Materiale (leder): Cu
Materiale (isolering): PE
Materiale (kappe): PE
Farve (leder): Mørkegrå ●
Diameter Ø leder: 20 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LI 45 20 L100M GR
artikelnr.: 819125
eller tilsvarende

Certificados



Datos técnicos

Materiale (leder) Cu
Materiale (isolering) PE
Materiale (kappe) PE
Farve (leder) Mørkegrå ●
Farve (RAL) Tilsvarende 7000
Tværsnit (indvendigt) 19 mm2
Tilsvarende separationsafstand s (i luft) ≤ 45 cm
Diameter Ø leder 20 mm
Kappeegenskaber UV-stabiliseret og vejrresistent
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 819125 a favoritos.

Ir a favoritos

El artículo 819125 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

HVI-leder light (engangstromle 500 m)

HVI-leder light leveres i længde af 100 m på en engangstromle af krydsfiner (diameter ca. 1 m, bredde ca. 670 mm, akseboring ca. 80 mm). Samlet vægt ca. 290 kg.

1 Producto

N.º art. 819124 HVI LI 45 20 L500M GR

GTIN 4013364329003, N.º de arancel aduanero (EU): 85446010, Peso bruto: 520.00 g/m, Empaquetado: 500.00 m

Figuras

Más información


Materiale (leder): Cu
Materiale (isolering): PE
Materiale (kappe): PE
Farve (leder): Mørkegrå ●
Diameter Ø leder: 20 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LI 45 20 L500M GR
artikelnr.: 819124
eller tilsvarende

Certificados



Datos técnicos

Materiale (leder) Cu
Materiale (isolering) PE
Materiale (kappe) PE
Farve (leder) Mørkegrå ●
Farve (RAL) Tilsvarende 7000
Tværsnit (indvendigt) 19 mm2
Tilsvarende separationsafstand s (i luft) ≤ 45 cm
Diameter Ø leder 20 mm
Kappeegenskaber UV-stabiliseret og vejrresistent
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 819124 a favoritos.

Ir a favoritos

El artículo 819124 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

HVI-leder light (tilskæres)

HVI-leder light skæres til længde efter behov og leveres i papkasse (max. 70 m).
Lederlængde skal angives ved bestilling (0,5 m trin).

1 Producto

N.º art. 819129 HVI LI 45 20 L .. GR

GTIN 4013364223158, N.º de arancel aduanero (EU): 85446010, Peso bruto: 4.49 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información


Materiale (leder): Cu
Materiale (isolering): PE
Materiale (kappe): PE
Farve (leder): Mørkegrå ●
Diameter Ø leder: 20 mm
Min. bestillingslængde (l1): 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LI 45 20 L .. GR
artikelnr.: 819129
eller tilsvarende

Certificados



Datos técnicos

Materiale (leder) Cu
Materiale (isolering) PE
Materiale (kappe) PE
Farve (leder) Mørkegrå ●
Farve (RAL) Tilsvarende 7000
Tværsnit (indvendigt) 19 mm2
Tilsvarende separationsafstand s (i luft) ≤ 45 cm
Diameter Ø leder 20 mm
Kappeegenskaber UV-stabiliseret og vejrresistent
Min. bestillingslængde (l1) 6 m
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)
