Abrazaderas de conexión

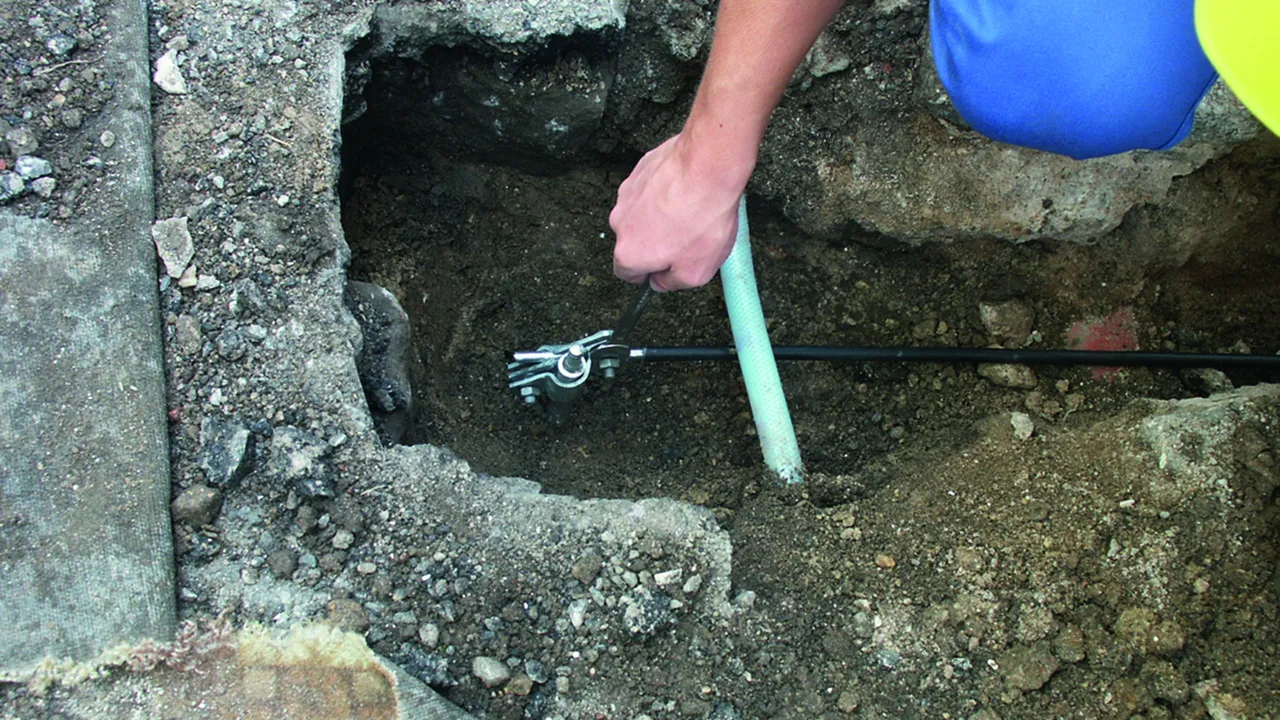

Para la conexión de conductores redondos, cables y pletinas a tomas de tierra de profundidad.

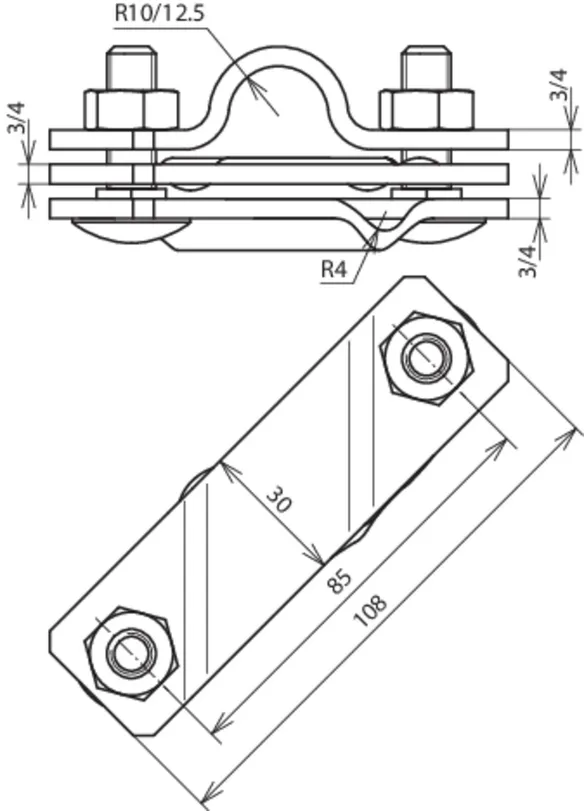

Versión oblicua

También para conductores de tierra no cortados.

5 Productos

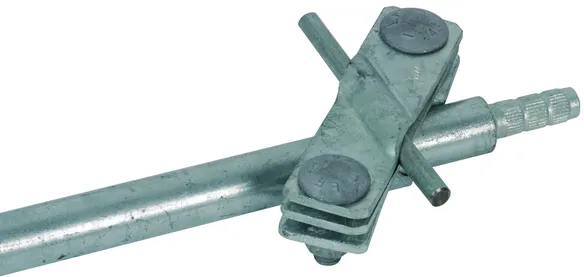

N.º art. 620015 AS S TE 20 7.10 FL40 STTZN

GTIN 4013364026582, N.º de arancel aduanero (EU): 85359000, Peso bruto: 375.20 g, Empaquetado: 20.00 unidad(es)


Figuras

Más información


Material: St/tZn
Margen de apriete Rd/pletina: 7-10 / -40 mm
Versión para toma de tierra de profundidad: Ø20 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AS S TE 20 7.10 FL40 STTZN
art. no.: 620015
o equivalente

Certificados



Datos técnicos

Material St/tZn
Margen de apriete Rd/pletina 7-10 / -40 mm
Versión para toma de tierra de profundidad Ø20 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 21,0 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 620015 a favoritos.

El artículo 620015 ha sido añadido a la cesta de compra.

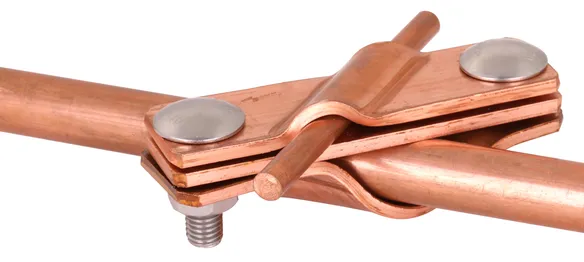

N.º art. 620017 AS S TE 20 7.10 FL40 CU

GTIN 4013364026612, N.º de arancel aduanero (EU): 85359000, Peso bruto: 425.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Material: Cu
Margen de apriete Rd/pletina: 7-10 / -40 mm
Margen de apriete (flexible/cable): 35-120 mm2
Versión para toma de tierra de profundidad: Ø20 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AS S TE 20 7.10 FL40 CU
art. no.: 620017
o equivalente

Certificados



Datos técnicos

Material Cu
Margen de apriete Rd/pletina 7-10 / -40 mm
Margen de apriete (flexible/cable) 35-120 mm2
Versión para toma de tierra de profundidad Ø20 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 29,0 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 620017 a favoritos.

El artículo 620017 ha sido añadido a la cesta de compra.

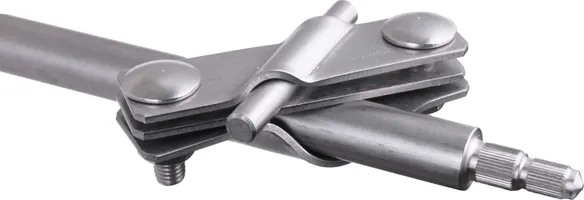

N.º art. 620915 AS S TE 20 7.10 FL40 V4A

GTIN 4013364026629, N.º de arancel aduanero (EU): 85359000, Peso bruto: 303.00 g, Empaquetado: 20.00 unidad(es)


Figuras

Más información


Material: INOX (V4A)
Margen de apriete Rd/pletina: 7-10 / -40 mm
Margen de apriete (flexible/cable): 35-120 mm2
Versión para toma de tierra de profundidad: Ø20 mm
Material número: 1.4571 / 1.4404 / 1.4401
Norma: EN 62561-1

Producto DEHN
Tipo: AS S TE 20 7.10 FL40 V4A
art. no.: 620915
o equivalente

Certificados



Datos técnicos

Material INOX (V4A)
Margen de apriete Rd/pletina 7-10 / -40 mm
Margen de apriete (flexible/cable) 35-120 mm2
Versión para toma de tierra de profundidad Ø20 mm
Material número 1.4571 / 1.4404 / 1.4401
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,3 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 620915 a favoritos.

El artículo 620915 ha sido añadido a la cesta de compra.

N.º art. 625015 AS S TE 25 7.10 FL40 STTZN

GTIN 4013364026599, N.º de arancel aduanero (EU): 85359000, Peso bruto: 388.00 g, Empaquetado: 20.00 unidad(es)


Figuras

Más información


Material: St/tZn
Margen de apriete Rd/pletina: 7-10 / -40 mm
Versión para toma de tierra de profundidad: Ø25 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AS S TE 25 7.10 FL40 STTZN
art. no.: 625015
o equivalente

Certificados



Datos técnicos

Material St/tZn
Margen de apriete Rd/pletina 7-10 / -40 mm
Versión para toma de tierra de profundidad Ø25 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 18 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 625015 a favoritos.

El artículo 625015 ha sido añadido a la cesta de compra.

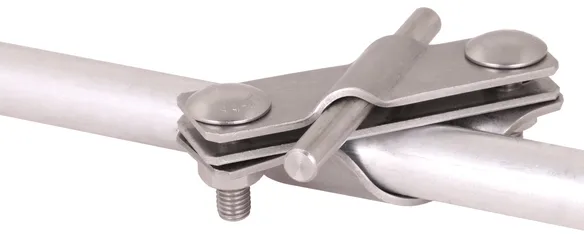

N.º art. 649015 AS S TE 25 7.10 FL40 V4A

GTIN 4013364119376, N.º de arancel aduanero (EU): 85359000, Peso bruto: 305.00 g, Empaquetado: 20.00 unidad(es)


Figuras

Más información


Material: INOX (V4A)
Margen de apriete Rd/pletina: 7-10 / -40 mm
Margen de apriete (flexible/cable): 35-120 mm2
Versión para toma de tierra de profundidad: Ø25 mm
Material número: 1.4571 / 1.4404 / 1.4401
Norma: EN 62561-1

Producto DEHN
Tipo: AS S TE 25 7.10 FL40 V4A
art. no.: 649015
o equivalente

Certificados



Datos técnicos

Material INOX (V4A)
Margen de apriete Rd/pletina 7-10 / -40 mm
Margen de apriete (flexible/cable) 35-120 mm2
Versión para toma de tierra de profundidad Ø25 mm
Material número 1.4571 / 1.4404 / 1.4401
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 8 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 649015 a favoritos.

El artículo 649015 ha sido añadido a la cesta de compra.


Versión oblicua - especial para puesta a tierra de tuberías St/tZn

También para conductores de tierra no cortados.

1 Producto

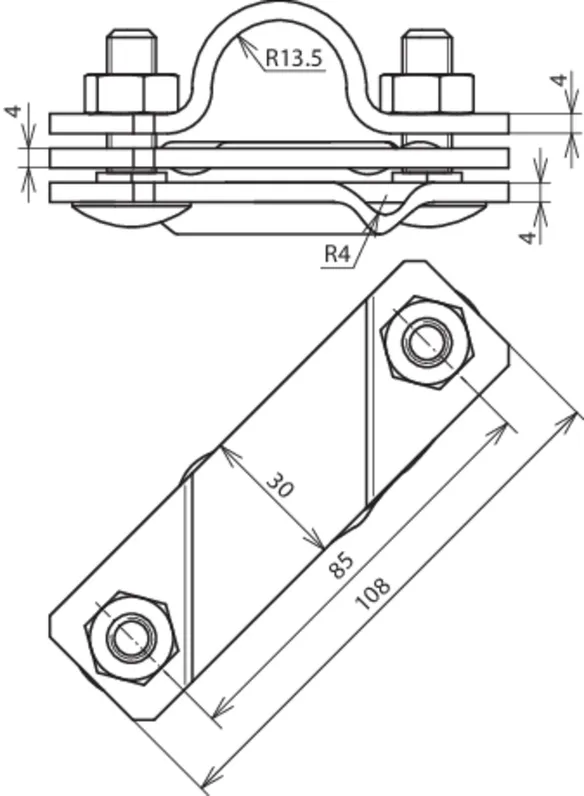

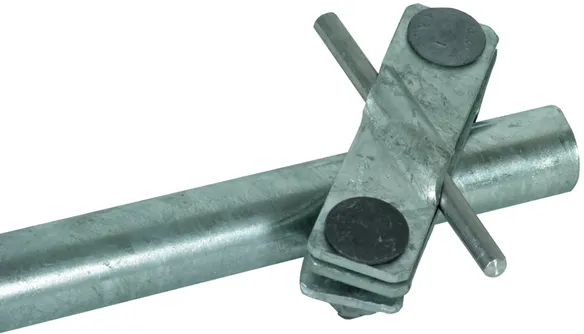

N.º art. 640015 AS S RE 27 7.10 FL40 STTZN

GTIN 4013364106864, N.º de arancel aduanero (EU): 85359000, Peso bruto: 395.20 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Material: St/tZn
Margen de apriete Rd/pletina: 7-10 / -40 mm
Versión para toma de tierra de profundidad: Ø27 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AS S RE 27 7.10 FL40 STTZN
art. no.: 640015
o equivalente

Certificados



Datos técnicos

Material St/tZn
Margen de apriete Rd/pletina 7-10 / -40 mm
Versión para toma de tierra de profundidad Ø27 mm
Norma EN 62561-1

Se ha añadido el artículo 640015 a favoritos.

El artículo 640015 ha sido añadido a la cesta de compra.

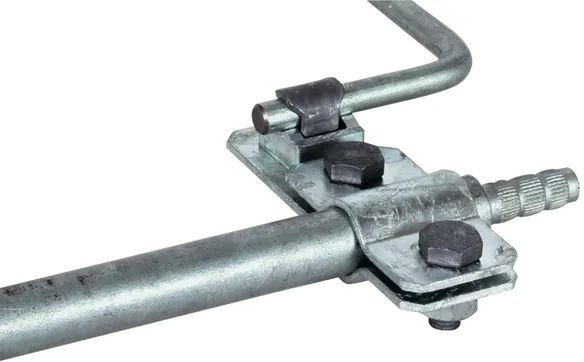

Conexión por un lado con conector KS borna-tornillo

2 Productos

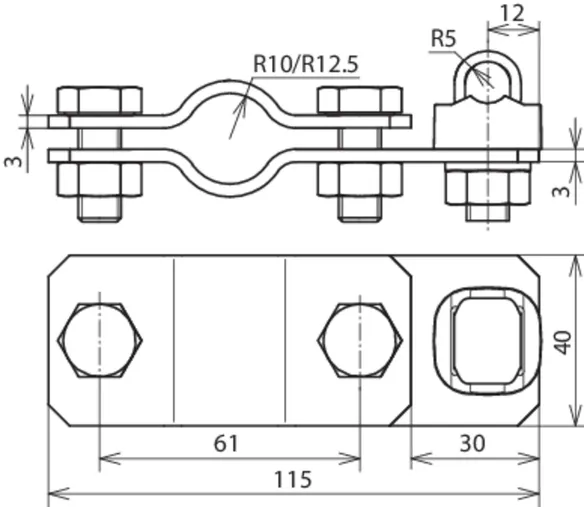

N.º art. 620011 AS TE 20 KSV 7.10 STTZN

GTIN 4013364026636, N.º de arancel aduanero (EU): 85359000, Peso bruto: 320.00 g, Empaquetado: 20.00 unidad(es)


Figuras

Más información


Material: St/tZn
Margen de apriete Rd: 7-10 mm
Versión para toma de tierra de profundidad: Ø20 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AS TE 20 KSV 7.10 STTZN
art. no.: 620011
o equivalente

Certificados



Datos técnicos

Material St/tZn
Margen de apriete Rd 7-10 mm
Versión para toma de tierra de profundidad Ø20 mm
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 620011 a favoritos.

El artículo 620011 ha sido añadido a la cesta de compra.

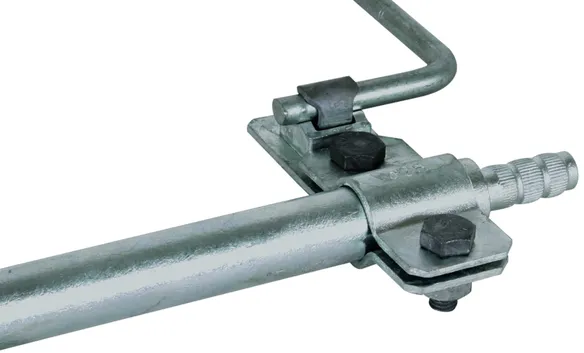

N.º art. 625011 AS TE 25 KSV 7.10 STTZN

GTIN 4013364026643, N.º de arancel aduanero (EU): 85359000, Peso bruto: 345.00 g, Empaquetado: 20.00 unidad(es)


Figuras

Más información


Material: St/tZn
Margen de apriete Rd: 7-10 mm
Versión para toma de tierra de profundidad: Ø25 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AS TE 25 KSV 7.10 STTZN
art. no.: 625011
o equivalente

Certificados



Datos técnicos

Material St/tZn
Margen de apriete Rd 7-10 mm
Versión para toma de tierra de profundidad Ø25 mm
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 625011 a favoritos.

El artículo 625011 ha sido añadido a la cesta de compra.

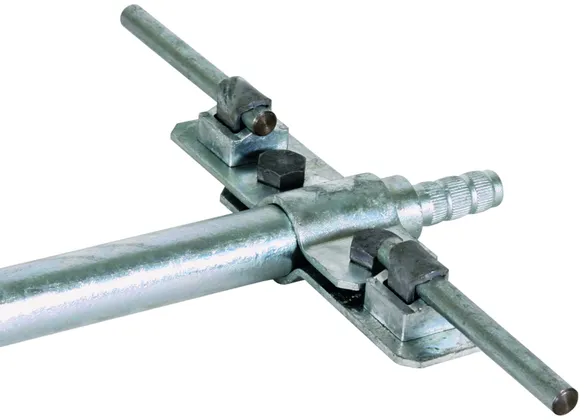

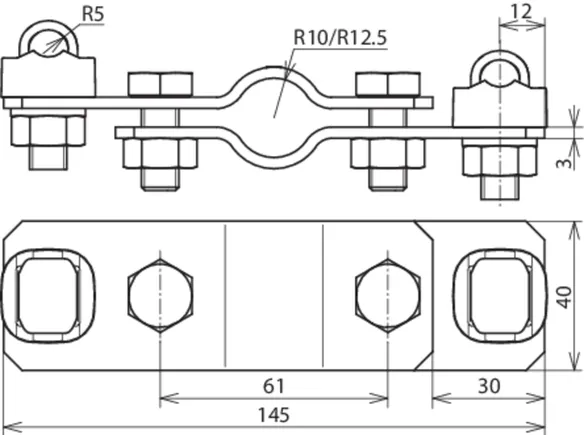

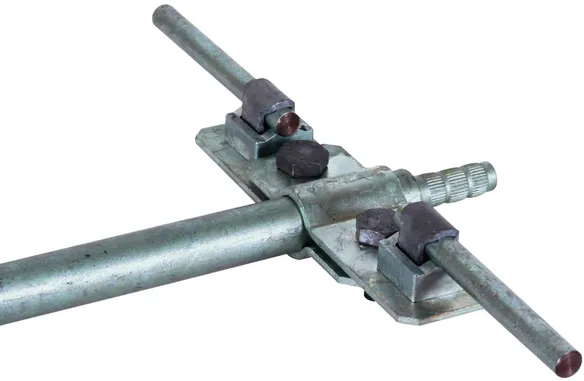

Conexión por dos lados con conector KS borna-tornillo

2 Productos

N.º art. 620012 AS TE 20 2XKSV 7.10 STTZN

GTIN 4013364026698, N.º de arancel aduanero (EU): 85359000, Peso bruto: 428.00 g, Empaquetado: 10.00 unidad(es)


Figuras

Más información


Material: St/tZn
Margen de apriete Rd: 7-10 mm
Versión para toma de tierra de profundidad: Ø20 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AS TE 20 2XKSV 7.10 STTZN
art. no.: 620012
o equivalente

Certificados



Datos técnicos

Material St/tZn
Margen de apriete Rd 7-10 mm
Versión para toma de tierra de profundidad Ø20 mm
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 620012 a favoritos.

El artículo 620012 ha sido añadido a la cesta de compra.

N.º art. 625012 AS TE 25 2XKSV 7.10 STTZN

GTIN 4013364026704, N.º de arancel aduanero (EU): 85359000, Peso bruto: 434.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Material: St/tZn
Margen de apriete Rd: 7-10 mm
Versión para toma de tierra de profundidad: Ø25 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AS TE 25 2XKSV 7.10 STTZN
art. no.: 625012
o equivalente

Certificados



Datos técnicos

Material St/tZn
Margen de apriete Rd 7-10 mm
Versión para toma de tierra de profundidad Ø25 mm
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 625012 a favoritos.

El artículo 625012 ha sido añadido a la cesta de compra.

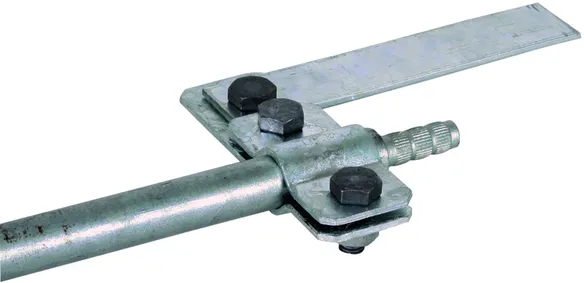

Conexión por un lado con tornillo M10

2 Productos

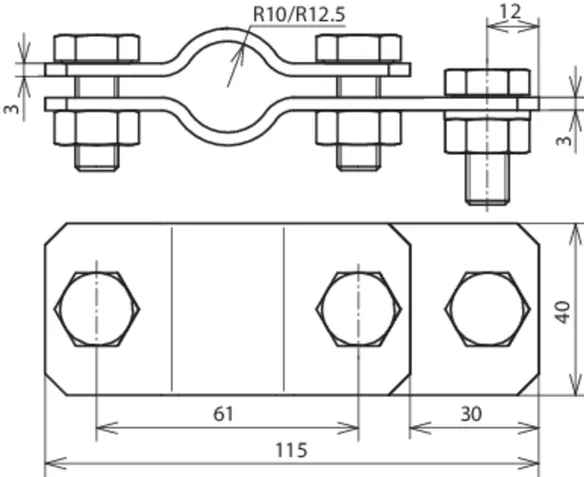

N.º art. 620021 AS TE 20 ASSM10 STTZN

GTIN 4013364026667, N.º de arancel aduanero (EU): 85359000, Peso bruto: 294.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Material: St/tZn
Margen de apriete pletina : -40 mm
Versión para toma de tierra de profundidad: Ø20 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AS TE 20 ASSM10 STTZN
art. no.: 620021
o equivalente

Certificados



Datos técnicos

Material St/tZn
Margen de apriete pletina -40 mm
Versión para toma de tierra de profundidad Ø20 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 8,4 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 620021 a favoritos.

El artículo 620021 ha sido añadido a la cesta de compra.

N.º art. 625021 AS TE 25 ASSM10 STTZN

GTIN 4013364026674, N.º de arancel aduanero (EU): 85359000, Peso bruto: 315.00 g, Empaquetado: 20.00 unidad(es)


Figuras

Más información


Material: St/tZn
Margen de apriete pletina : -40 mm
Versión para toma de tierra de profundidad: Ø25 mm
Norma: EN 62561-1

Producto DEHN
Tipo: AS TE 25 ASSM10 STTZN
art. no.: 625021
o equivalente

Certificados



Datos técnicos

Material St/tZn
Margen de apriete pletina -40 mm
Versión para toma de tierra de profundidad Ø25 mm
Norma EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 8,4 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 625021 a favoritos.

El artículo 625021 ha sido añadido a la cesta de compra.
