DEHNguard 5 kA

Alta seguridad del dispositivo, mediante la monitorización del sistema "Thermo-Dynamik-Control"
Instalación sencilla también a posteriori gracias al formato estrecho (ancho de 18 / 36 mm)
Capacidad de derivación de corriente de rayo optimizada de 5 kA (I_n) / 15 kA (I_max) (8/20 µs) cada polo
Coordinado energéticamente dentro de la familia de productos de Red/Line
Indicación de funcionamiento / fallo mediante marca de color verde-rojo en la ventanilla de inspección
Resistente a vibración y choques según EN60068-2

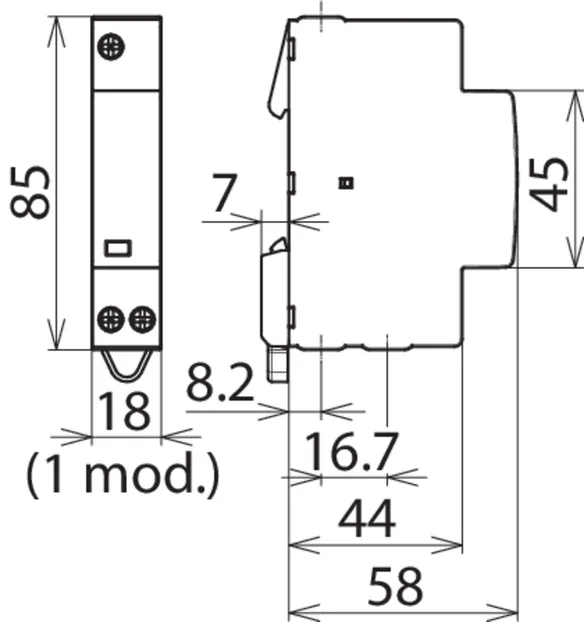

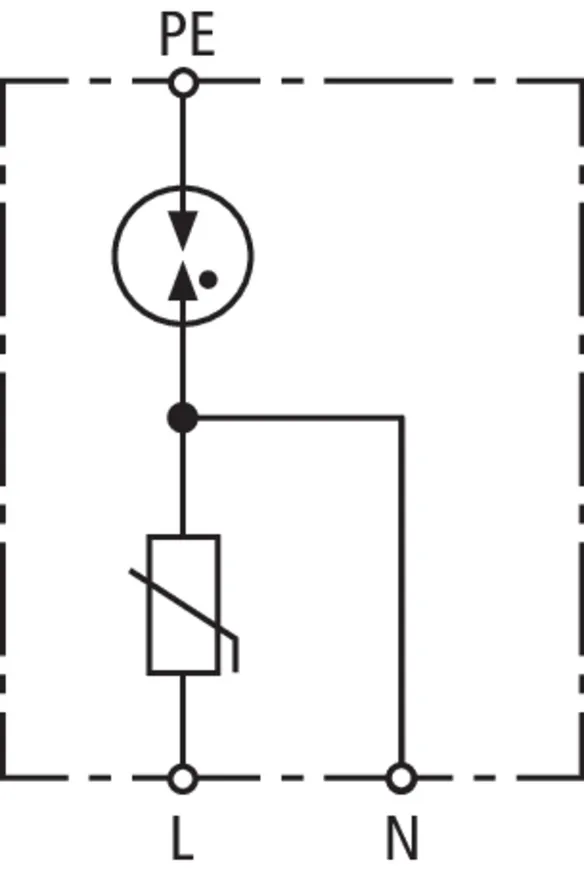

DEHNguard TT 2P 5 275

1 Producto

N.º art. 900450 DG TT 2P 5 275

GTIN 4013364157989, N.º de arancel aduanero (EU): 85363030, Peso bruto: 91.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Producto DEHN

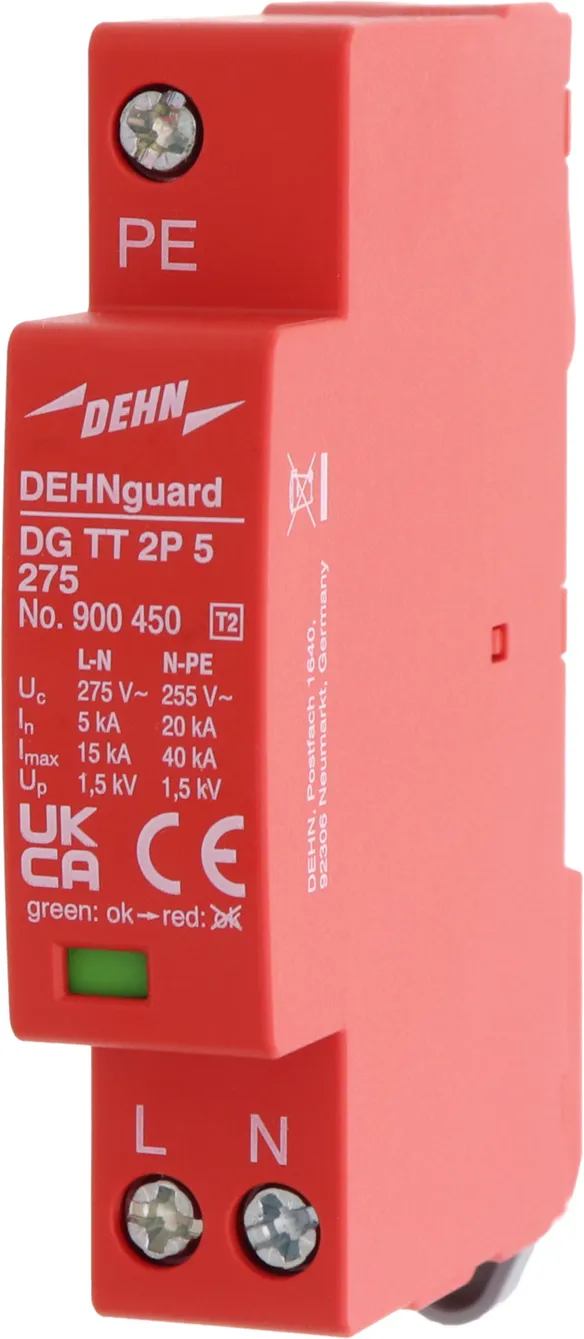

Tipo: DG TT 2P 5 275
art. no.: 900450
o equivalente

Certificados

Datos técnicos

DPS según DIN EN 61643-11 (VDE 0675-6-11):2013-01	Tipo 2
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente max. de descarga (8/20 µs) [L-N] (I_max )	15 kA
Corriente max. de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1.5 kV
Fusible previo máx.	MCB C 63 A

DPS según DIN EN 61643-11 (VDE 0675-6-11):2013-01	Tipo 2
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Suministro de energía	monofásico TT / TN
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Capacidad de apagado corriente consecutiva [N-PE] (I_fi )	100 A
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente max. de descarga (8/20 µs) [L-N] (I_max )	15 kA
Corriente max. de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1.5 kV
Corriente del conductor de protección (I_PE )	≤ 5 µA
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	MCB C 63 A
Resistencia a cortocircuito con máxima protección sobrecorriente AC lado de red (I_SCCR )	6 kA
Tensión TOV [L-N] – Características (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] – Características (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] – Características (U_T )	1200 V / 200 ms – soportado
Temperatura de funcionamiento	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (rígido / flexible) (min.)	0.75 mm²
Sección de conexión (rígido / flexible) (max.)	10 / 6 mm²
Montaje sobre	carril de fijación 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	1 módulo(s), DIN 43880

Se ha añadido el artículo 900450 a favoritos.

Ir a favoritos

El artículo 900450 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

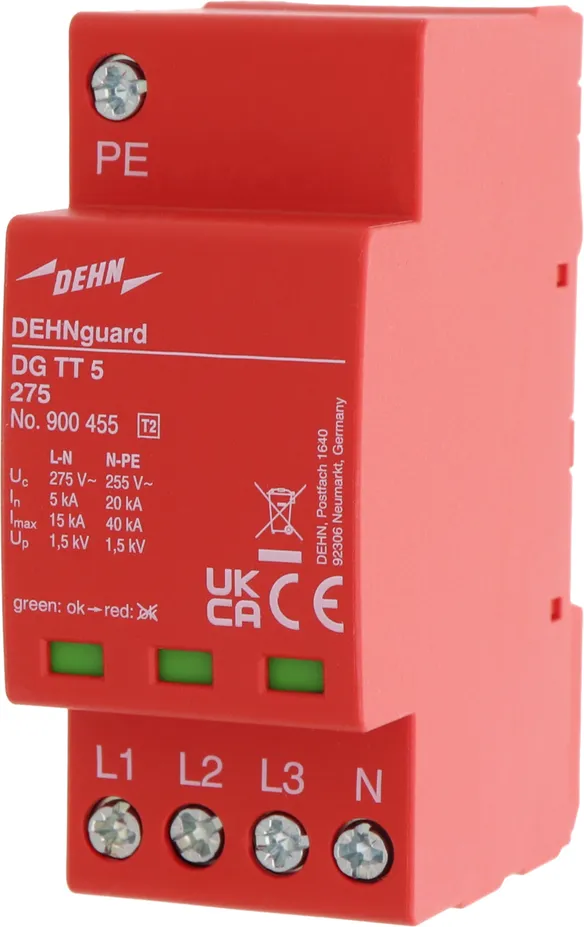

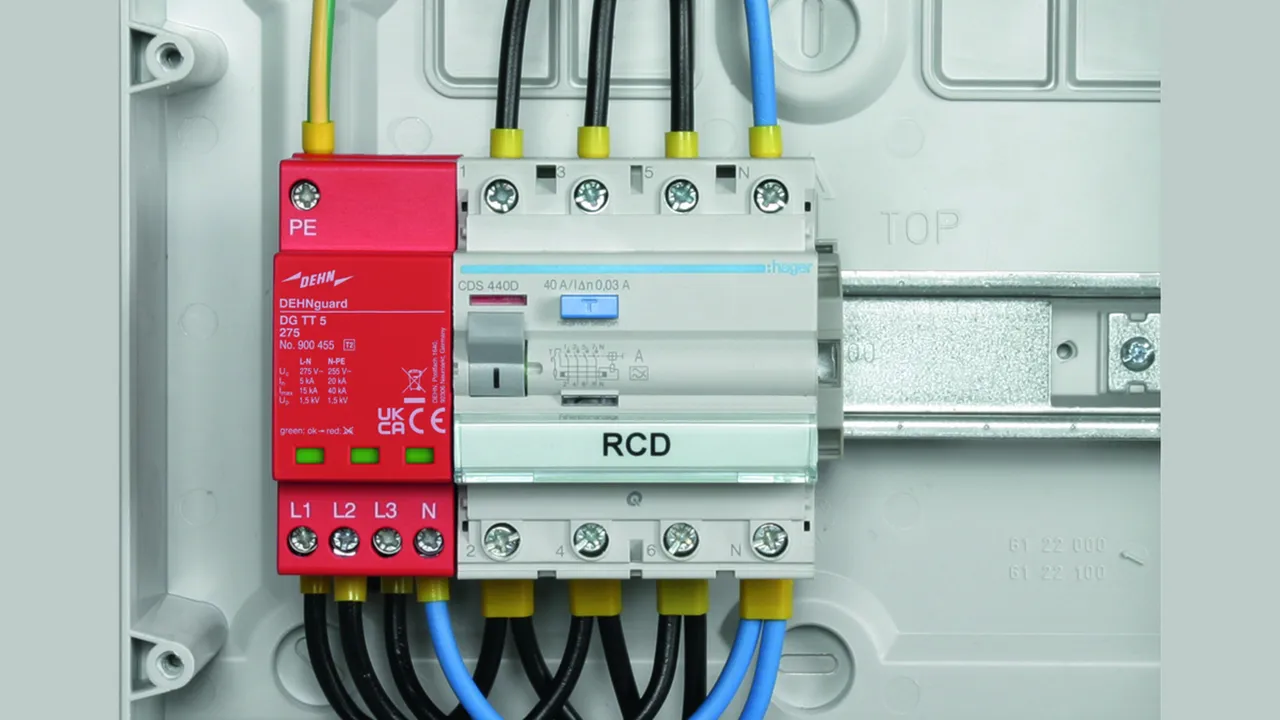

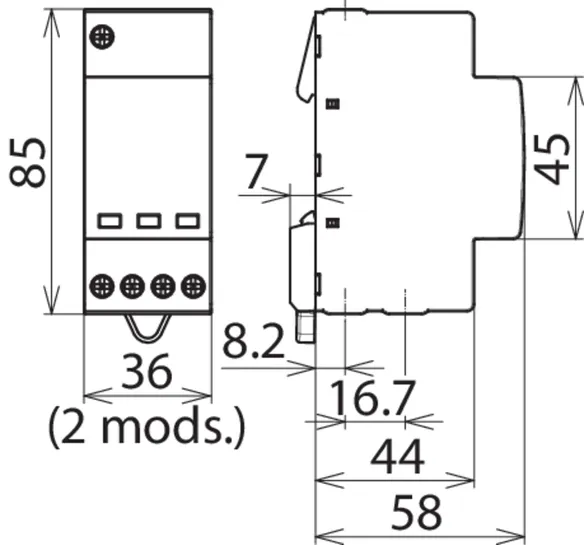

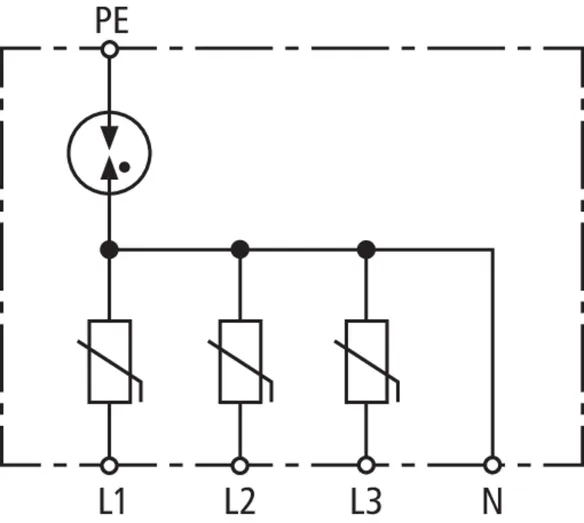

DEHNguard TT 5 275

1 Producto

N.º art. 900455 DG TT 5 275

GTIN 4013364157996, N.º de arancel aduanero (EU): 85363030, Peso bruto: 164.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Producto DEHN
Tipo: DG TT 5 275
art. no.: 900455
o equivalente

Certificados

Datos técnicos

DPS según DIN EN 61643-11 (VDE 0675-6-11):2013-01	Tipo 2
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente max. de descarga (8/20 µs) [L-N] (I_max )	15 kA
Corriente max. de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1.5 kV
Fusible previo máx.	MCB C 63 A

DPS según DIN EN 61643-11 (VDE 0675-6-11):2013-01	Tipo 2
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Suministro de energía	trifásico TT / TN
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Capacidad de apagado corriente consecutiva [N-PE] (I_fi )	100 A
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente max. de descarga (8/20 µs) [L-N] (I_max )	15 kA
Corriente max. de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1.5 kV
Corriente del conductor de protección (I_PE )	≤ 5 µA
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	MCB C 63 A
Resistencia a cortocircuito con máxima protección sobrecorriente AC lado de red (I_SCCR )	6 kA
Tensión TOV [L-N] – Características (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] – Características (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] – Características (U_T )	1200 V / 200 ms – soportado
Temperatura de funcionamiento	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (rígido / flexible) (min.)	0.75 mm²
Sección de conexión (rígido / flexible) (max.)	10 / 6 mm²
Montaje sobre	carril de fijación 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880

Se ha añadido el artículo 900455 a favoritos.

Ir a favoritos

El artículo 900455 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

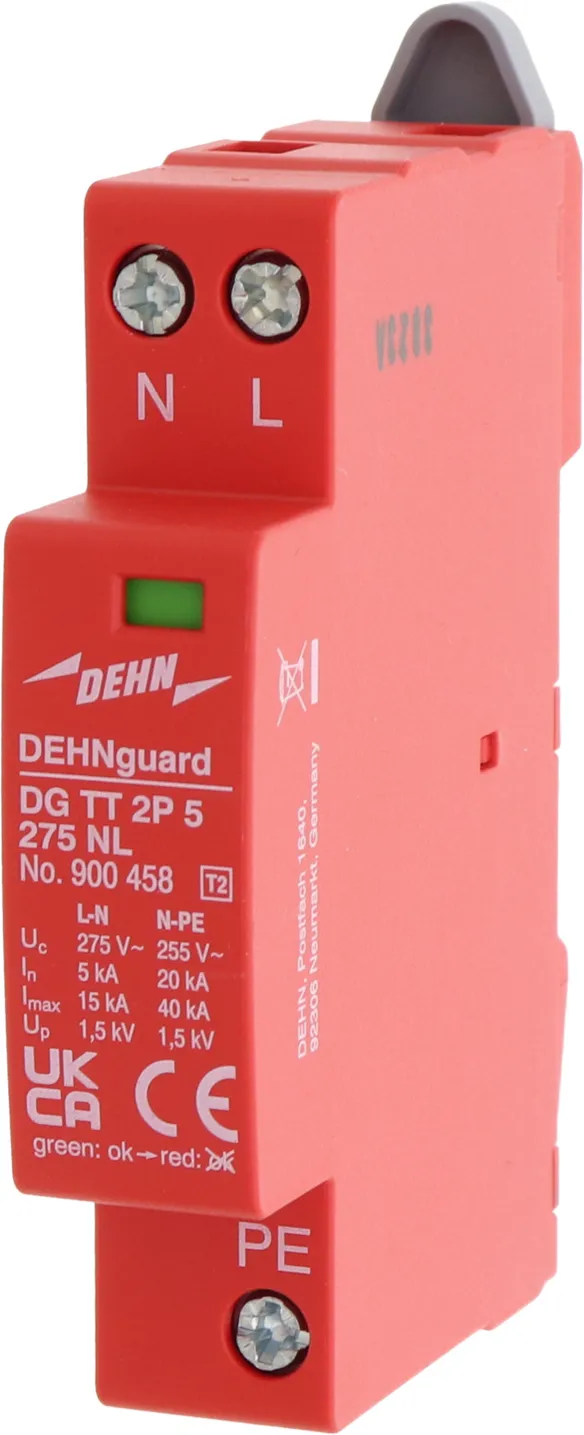

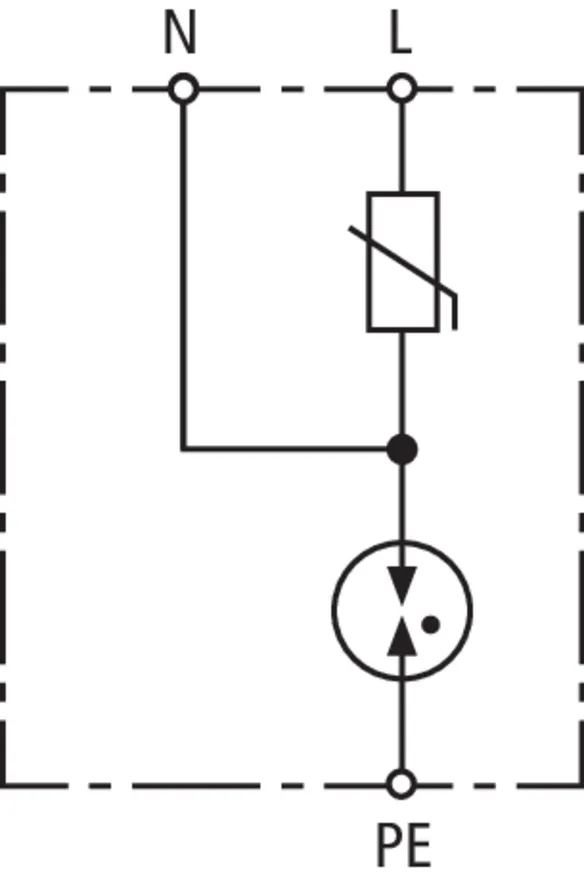

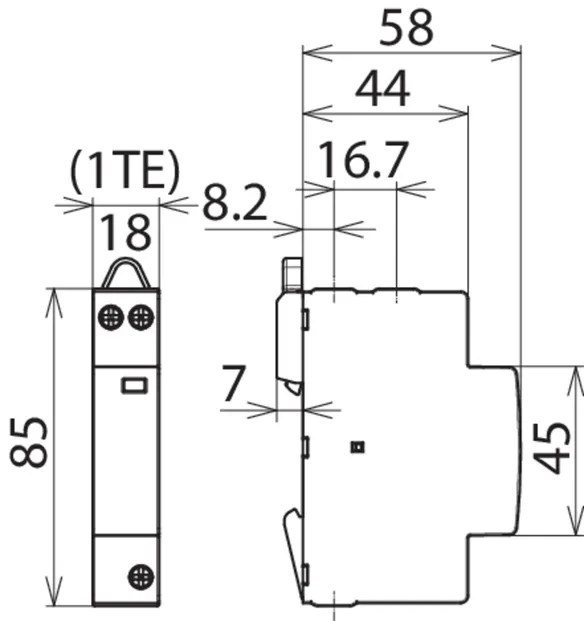

DEHNguard TT 2P 5 275 NL

Descargador de sobretensiones compacto para los sistemas monofásicos TT y TN-S (circuito 1+1)

1 Producto

N.º art. 900458 DG TT 2P 5 275 NL

GTIN 4013364320574, N.º de arancel aduanero (EU): 85363030, Peso bruto: 90.68 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Producto DEHN
Tipo: DG TT 2P 5 275 NL
art. no.: 900458
o equivalente

Certificados

Datos técnicos

DPS según DIN EN 61643-11 (VDE 0675-6-11):2013-01	Tipo 2
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente max. de descarga (8/20 µs) [L-N] (I_max )	15 kA
Corriente max. de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Fusible previo máx.	MCB C 63 A

DPS según DIN EN 61643-11 (VDE 0675-6-11):2013-01	Tipo 2
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Suministro de energía	sistema monofásico TT/TN
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Capacidad de apagado corriente consecutiva [N-PE] (I_fi )	100 A
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente max. de descarga (8/20 µs) [L-N] (I_max )	15 kA
Corriente max. de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Corriente del conductor de protección (I_PE )	≤ 5 µA
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	MCB C 63 A
Resistencia a cortocircuito con máxima protección sobrecorriente AC lado de red (I_SCCR )	6 kA
Tensión TOV [L-N] – Características (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] – Características (U_T )	1200 V / 200 ms. – soportado
Temperatura de funcionamiento	-40 °C ... +80 °C
Estado operativo / defectuoso	verde/rojo
Número de puertos	1
Sección de conexión (rígido / flexible) (min.)	0,75 mm²
Sección de conexión (rígido / flexible) (max.)	10 mm² / 6 mm²
Montaje sobre	35 mm carril DIN según la EN 60715
Material de la carcasa	termoplástico de color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	1 módulo(s), DIN 43880

Se ha añadido el artículo 900458 a favoritos.

Ir a favoritos

El artículo 900458 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

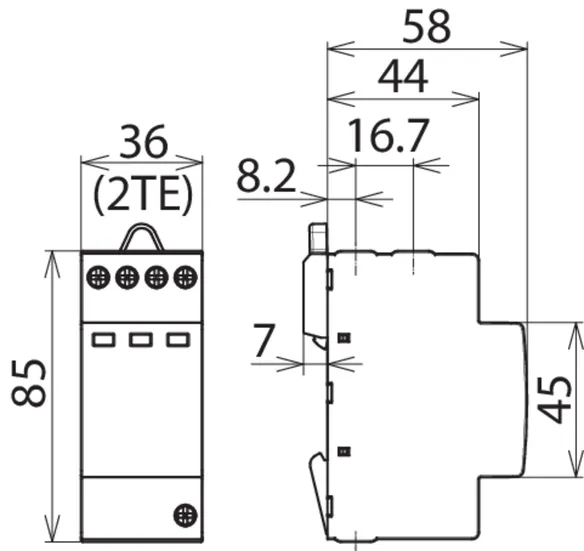

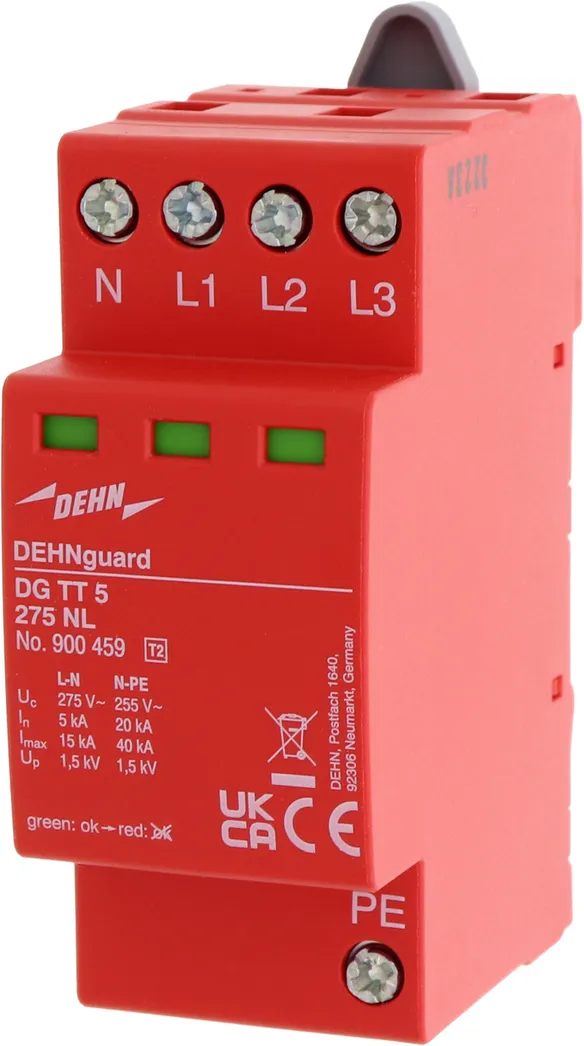

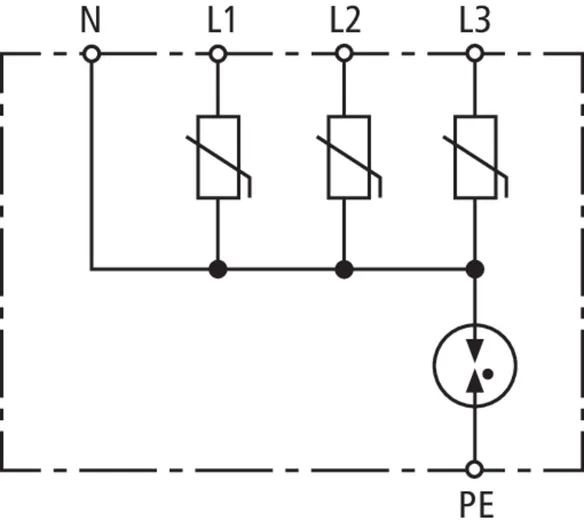

DEHNguard TT 5 275 NL

Descargador de sobretensiones compacto para los sistemas TT y TN-S (circuito 3+1)

1 Producto

N.º art. 900459 DG TT 5 275 NL

GTIN 4013364320581, N.º de arancel aduanero (EU): 85363030, Peso bruto: 163.06 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Producto DEHN
Tipo: DG TT 5 275 NL
art. no.: 900459
o equivalente

Certificados

Datos técnicos

DPS según DIN EN 61643-11 (VDE 0675-6-11):2013-01	Tipo 2
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente max. de descarga (8/20 µs) [L-N] (I_max )	15 kA
Corriente max. de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Fusible previo máx.	MCB C 63 A

DPS según DIN EN 61643-11 (VDE 0675-6-11):2013-01	Tipo 2
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Suministro de energía	sistema trifásico TT/TN
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Capacidad de apagado corriente consecutiva [N-PE] (I_fi )	100 A
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente max. de descarga (8/20 µs) [L-N] (I_max )	15 kA
Corriente max. de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Corriente del conductor de protección (I_PE )	≤ 5 µA
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	MCB C 63 A
Resistencia a cortocircuito con máxima protección sobrecorriente AC lado de red (I_SCCR )	6 kA
Tensión TOV [L-N] – Características (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] – Características (U_T )	1200 V / 200 ms. – soportado
Temperatura de funcionamiento	-40 °C ... +80 °C
Estado operativo / defectuoso	verde/rojo
Número de puertos	1
Sección de conexión (rígido / flexible) (min.)	0,75 mm²
Sección de conexión (rígido / flexible) (max.)	10 mm² / 6 mm²
Montaje sobre	35 mm carril DIN según la EN 60715
Material de la carcasa	termoplástico de color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880

Se ha añadido el artículo 900459 a favoritos.

Ir a favoritos

El artículo 900459 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Resultados de los productos (0)

Results for content (0)

DEHNguard 5 kA

DEHNguard TT 2P 5 275

N.º art. 900450 DG TT 2P 5 275

Se ha añadido el artículo 900450 a favoritos.

El artículo 900450 ha sido añadido a la cesta de compra.

DEHNguard TT 5 275

N.º art. 900455 DG TT 5 275

Se ha añadido el artículo 900455 a favoritos.

El artículo 900455 ha sido añadido a la cesta de compra.

DEHNguard TT 2P 5 275 NL

N.º art. 900458 DG TT 2P 5 275 NL

Se ha añadido el artículo 900458 a favoritos.

El artículo 900458 ha sido añadido a la cesta de compra.

DEHNguard TT 5 275 NL

N.º art. 900459 DG TT 5 275 NL

Se ha añadido el artículo 900459 a favoritos.

El artículo 900459 ha sido añadido a la cesta de compra.

DEHNguard 5 kA

DEHNguard TT 2P 5 275

N.º art. 900450 DG TT 2P 5 275

Debe estar registrado para descargar 900450.stp.

Debe estar registrado para descargar 900450.igs.

Debe estar registrado para descargar 900450.jt.

Debe estar registrado para descargar 900450.dwg.

Debe estar registrado para descargar 900450m_E.dxf.

Se ha añadido el artículo 900450 a favoritos.

El artículo 900450 ha sido añadido a la cesta de compra.

DEHNguard TT 5 275

N.º art. 900455 DG TT 5 275

Debe estar registrado para descargar 900455.stp.

Debe estar registrado para descargar 900455.igs.

Debe estar registrado para descargar 900455.jt.

Debe estar registrado para descargar 900455.dwg.

Debe estar registrado para descargar 900455m_E.dxf.

Se ha añadido el artículo 900455 a favoritos.

El artículo 900455 ha sido añadido a la cesta de compra.

DEHNguard TT 2P 5 275 NL

N.º art. 900458 DG TT 2P 5 275 NL

Se ha añadido el artículo 900458 a favoritos.

El artículo 900458 ha sido añadido a la cesta de compra.

DEHNguard TT 5 275 NL

N.º art. 900459 DG TT 5 275 NL

Se ha añadido el artículo 900459 a favoritos.

El artículo 900459 ha sido añadido a la cesta de compra.
